摘要

运动员的脚型（如足弓高度、脚掌宽度、脚趾形态）、手型（如手掌长度、指围、指关节弧度）等身体参数，是定制化运动装备（如专业跑鞋、击剑手套、体操握把）设计与运动损伤预防的核心依据，具有个体差异显著（不同运动项目运动员形态特征差异大）、动态形态敏感（肌肉收缩可致尺寸变化）及测量需精准无创的特点，传统测量难以满足运动装备适配与训练需求。本文以激光三维扫描仪为核心工具，系统梳理运动员身体参数光学三维扫描测量逆向全流程，解析针对脚型、手型特性的扫描准备、参数优化、数据处理及装备适配模型重建技术要点，验证该技术在参数测量中误差≤±0.01mm 的精度优势，为定制化运动装备设计、训练方案优化提供技术支撑。

一、引言

在竞技体育中，运动装备与运动员身体参数的适配度直接影响运动表现与损伤风险，如跑鞋不合脚易导致足底筋膜炎，击剑手套尺寸偏差会降低握剑稳定性。传统测量依赖卷尺、量角器等工具，仅能获取离散尺寸（如脚掌长度、手掌宽度），无法还原脚型、手型的连续曲面形态与动态变化，易导致装备适配性差。激光三维扫描仪凭借无创非接触式测量（扫描距离 10-100mm）、高分辨率（≤0.005mm）及动态数据捕捉能力，可在运动员自然状态下，精准获取脚型、手型的静态与动态三维数据，成为运动员身体参数逆向工程与运动装备定制的关键技术手段。

二、扫描前准备：身体参数特性适配与安全保障

2.1 运动员脚型、手型预处理与环境控制

针对脚型、手型特性制定专项方案：扫描前需清洁运动员脚、手部皮肤，用温水配合中性肥皂擦拭，去除表面汗液与污垢，若皮肤有破损、茧子等，无需额外覆盖（避免影响形态数据），仅记录位置信息；让运动员脚、手保持自然放松状态，脚型扫描时采用标准站姿（双脚与肩同宽，体重均匀分布）或运动常用姿势（如短跑运动员起跑蹬地姿势），手部扫描时根据运动项目选择姿势（击剑运动员握剑姿势、体操运动员握杠姿势），使用医用海绵垫辅助固定位置，防止扫描时晃动；清除脚、手部金属饰品（如戒指、脚链），脱下袜子（脚型扫描）、手套（手部扫描），避免扫描时产生反光伪影；扫描环境需保持恒温（22-24℃）、恒湿（45%-50%），避免温度过低导致肌肉紧张，影响脚型、手型形态数据准确性，同时播放轻柔音乐，缓解运动员紧张情绪。

2.2 激光三维扫描仪校准与参数预设

选用精度 ±0.003mm 的脚型、手型标准体模（模拟不同运动项目运动员特征，如短跑运动员宽脚掌、体操运动员修长手指）对激光三维扫描仪（运动专用手持激光型，标称精度 ±0.008mm）进行术前校准：将体模固定在医用定位架上（定位误差≤±0.002mm），模拟运动员标准姿势，扫描仪围绕体模采集 360° 数据，通过校准软件对比扫描数据与体模的标准尺寸（如脚掌宽度、足弓高度、手掌长度、指围），计算误差补偿值，确保设备实际扫描误差≤±0.006mm。根据脚型、手型精度需求预设参数：脚型关键区（如足弓、脚趾）分辨率设为 0.005mm，扫描速度 1mm/s；手型关键区（如指关节、手掌掌心）分辨率设为 0.006mm，扫描速度 0.8mm/s；激光功率调至运动安全等级（≤4mW），避免对皮肤造成刺激。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于脚型、手型的参数调整

针对脚型、手型不同区域优化参数：扫描脚型足弓部位时，分辨率提升至 0.004mm，开启细节增强算法，确保足弓高度、弧度数据清晰，误差≤±0.003mm；扫描脚趾部位（尤其是脚趾间距、趾甲形态）时，调整扫描仪角度至 30°-35°，扫描速度降至 0.6mm/s，避免脚趾遮挡导致数据缺失；扫描手型指关节时，需分别采集手指弯曲与伸直两种状态数据，分辨率保持 0.006mm，扫描速度 1mm/s，捕捉关节活动对指围、指长的影响，动态尺寸误差≤±0.005mm；扫描手掌掌心（如掌纹、掌心凹陷）时，切换微距扫描镜头，分辨率设为 0.005mm，扫描速度 0.7mm/s，确保掌心细节完整，误差≤±0.004mm。

3.2 多视角数据采集与形态对齐

采用 “分区扫描 + 特征匹配” 策略：将脚型分为脚掌、足弓、脚趾三区域，手型分为手掌、手指、指关节三区域，每区域采集 10-15 个视角数据，相邻视角重叠率≥70%（关键区重叠率≥80%）；数据拼接采用 “生理特征 + 定位标记” 双重方式：脚型扫描通过足弓拐点、脚趾根部等特征匹配，手型扫描通过掌纹、指关节凸起等特征对齐，先完成粗拼接（误差≤±0.008mm），再通过迭代最近点（ICP）算法精校准，最终拼接误差控制在 ±0.005mm 内。形成的点云模型中，脚型关键区点云密度达 350 点 /mm²，手型关键区达 300 点 /mm²，完整保留脚型、手型形态特征。

四、数据处理与模型重建：装备适配把控

4.1 点云数据优化处理

使用运动装备专用软件（如 Footscan、HandModel Pro）对原始点云数据处理：通过自适应滤波算法去除离群点（误差＞±0.006mm 的噪点，如皮肤毛发、汗液反光点），同时保留脚型、手型关键特征（如足弓曲线、指关节纹路）；采用基于运动需求的局部采样算法，装备接触区（如跑鞋接触的脚掌面、手套接触的手掌面）保留 99% 数据，非接触区精简 60%-65%，减少数据量；针对扫描盲区（如脚趾缝隙、手指间空隙），结合运动员生理特征与相邻数据插值填充，空洞填充误差≤±0.004mm，确保点云模型连续完整。

4.2 身体参数模型重建与装备适配

采用 “装备导向型建模” 技术：将优化后的点云数据导入建模软件，生成脚型、手型三维模型，脚型模型标注足弓高度、脚掌宽度、脚趾张开角度等参数，与点云数据偏差≤±0.005mm，可直接用于跑鞋鞋底、鞋楦设计；手型模型标注手掌长度、指围、指关节活动范围等参数，为击剑手套、体操握把定制提供数据支撑，确保装备与手型贴合度≥98%；模型重建后，通过与传统测量数据（如卷尺测量的脚长、手长）对比、运动装备设计师评估双重验证，确保模型尺寸误差≤±0.006mm，满足定制化运动装备设计与训练需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

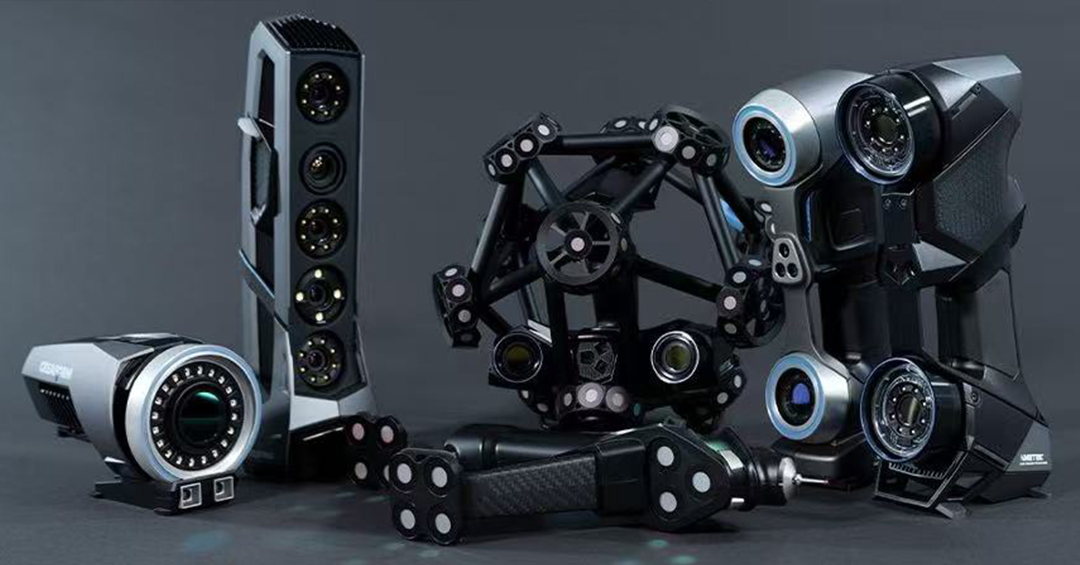

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

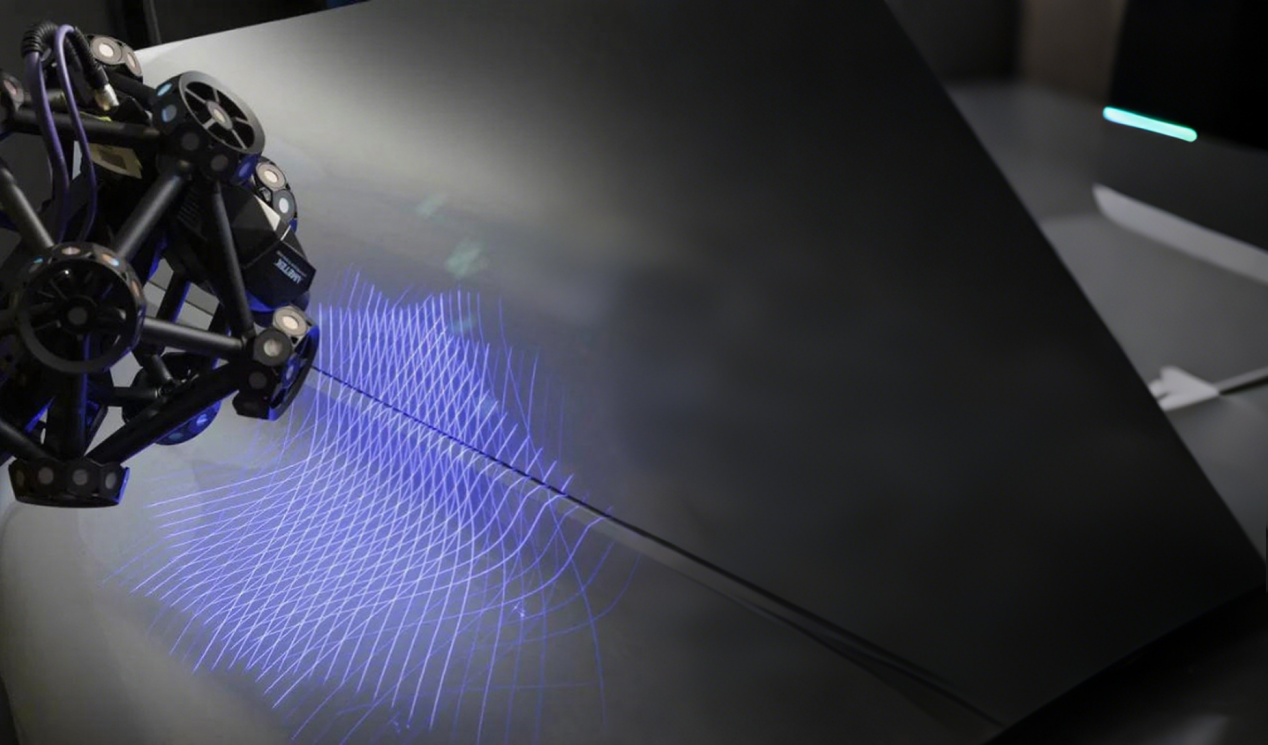

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

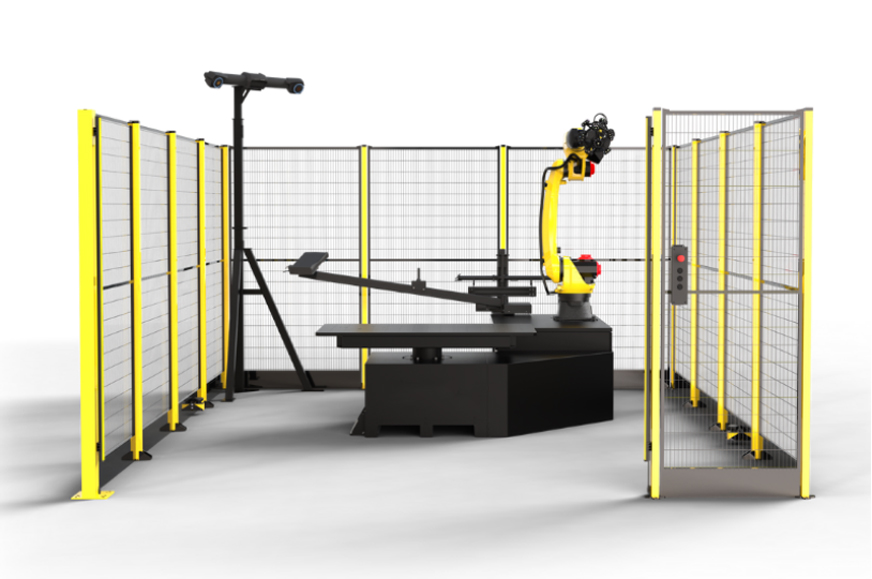

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

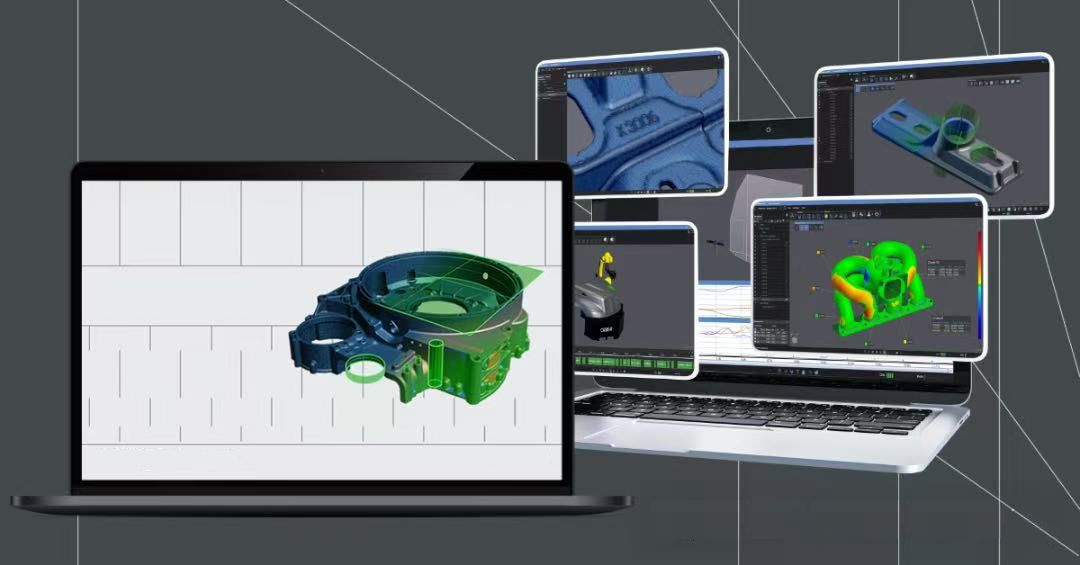

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
