[新启航]大型拖拉机发动机缸体深孔燃油喷射孔孔深光学 3D 轮廓测量 - 激光频率梳 3D 轮廓技术

一、引言

大型拖拉机发动机缸体深孔燃油喷射孔（直径 3-8mm，长径比 15-30，孔轴与燃烧室中心同轴度≤1μm，材质多为灰铸铁 HT250，孔壁粗糙度 Ra≤0.8μm）是燃油雾化与燃烧效率的核心保障，孔深偏差＞4μm 或内壁积碳＞2μm 会导致喷油雾化不良，引发燃油消耗率上升 8%、排放超标。传统检测依赖超声测厚与喷油试验，前者受缸体壁厚不均干扰，孔深误差＞6μm，后者仅能验证喷油效果，无法定位孔内微观缺陷，检测覆盖率＜60%。激光频率梳 3D 轮廓技术凭借长径比适配与积碳识别优势，突破喷射孔检测的精度与缺陷定位瓶颈，为拖拉机发动机可靠性管控提供可靠方案。

二、检测原理与缸体适配系统设计

（一）核心检测原理

依托激光频率梳 “等间隔频率梳齿” 的光频基准特性，将喷射孔深、同轴度与内壁轮廓测量转化为长路径光程差的精准解析。锁模飞秒脉冲经分束器形成探测光与参考光，探测光通过刚性耐磨探头沿孔轴线聚焦于孔底，反射光随孔深、积碳厚度变化产生光程差，与参考光在平衡探测器形成干涉信号。依据v_N = Nf_{\text{rep}} + f_{\text{ceo}}频率公式提取相位信息，结合三维坐标解算重构 3D 轮廓，孔深测量精度达 0.06μm 量级。

（二）缸体专用系统构建

系统采用中心波长 1064nm 飞秒激光频率梳（重复频率 220MHz），搭配直径 2.2mm 的碳化钨涂层探头（耐磨损寿命＞1500h），适配铸铁缸体检测。通过六轴联动平台驱动实现 0.04mm 步距的轴向扫描（线速度 0.8mm/s），结合 12 通道高速数据采集卡（采样率 5GS/s），单缸体全孔系检测耗时≤70s。针对灰铸铁多孔表面特性，增设 10nm 带宽滤光片与抗污染膜，信噪比提升 45%。

三、喷射孔检测的关键技术突破

（一）长径比与同轴度适配

开发孔轴中心线拟合算法，通过多截面（间隔 30mm）采样数据重建孔轴线，实时调整探头径向偏移（≤0.05μm），确保与燃烧室中心对位精度。结合长焦深消像差镜组，将光斑直径压缩至 13μm，在长径比 30 的 Φ5mm 喷射孔检测中，孔壁全段数据完整度达 99.3%，检测覆盖率提升至 100%。

（二）积碳与环境误差补偿

研发温频联动校准模块，实时修正f_{\text{rep}}与f_{\text{ceo}}漂移（补偿响应时间＜0.5ms），抵消平台运动误差、±3℃温度波动及积碳反射干扰。通过灰度阈值分割算法区分积碳与正常内壁，缺陷识别准确率达 98.7%。实验显示，补偿后孔深测量重复性误差从 0.5μm 降至 0.11μm，内壁轮廓分辨率达 0.2μm。

四、精度验证与工程应用

（一）精度校准结果

以标准长径比孔量规（孔深偏差 ±0.1μm，同轴度≤0.2μm）校准，系统孔深测量误差≤±0.22μm，可清晰识别积碳层（厚度 1.8μm）与钻削台阶（高度 1.5μm）。与高精度三坐标测量机对比，检测一致性达 99.4%，效率较超声检测提升 12 倍。

（二）实际应用案例

在 180 马力拖拉机发动机缸体（Φ6mm 喷射孔，长 150mm，长径比 25）检测中，成功检出 0.3μm 的孔深锥度偏差与 1.9μm 的内壁积碳，检测结果通过喷油雾化试验验证，燃油消耗率下降 6%，排放达标。在批量检测中，该技术实现 100% 孔系筛查，误判率控制在 0.15% 以下，较传统方法降低 90%。

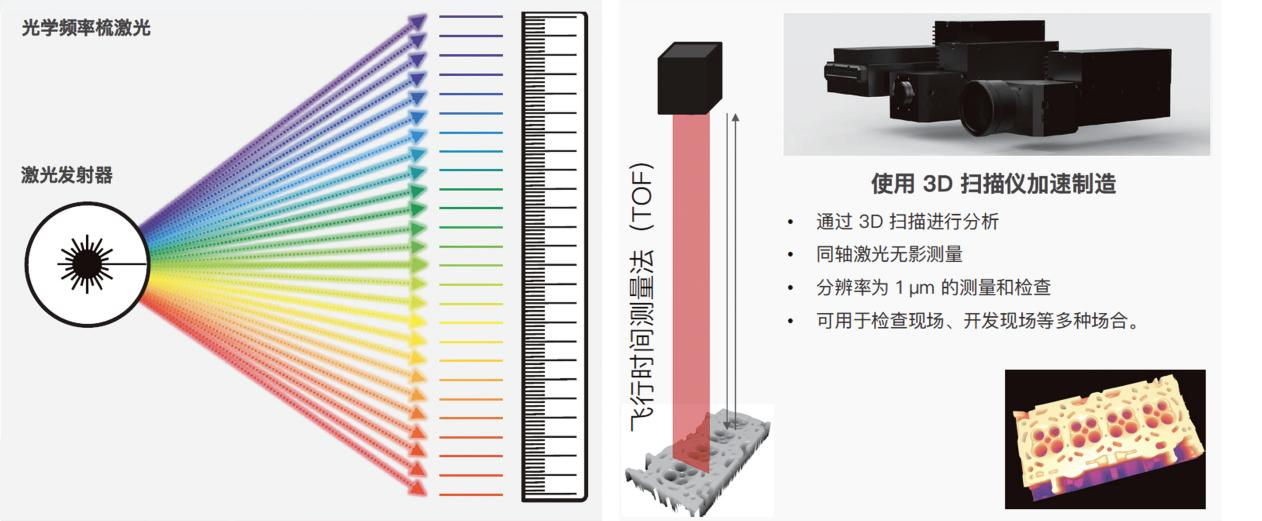

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

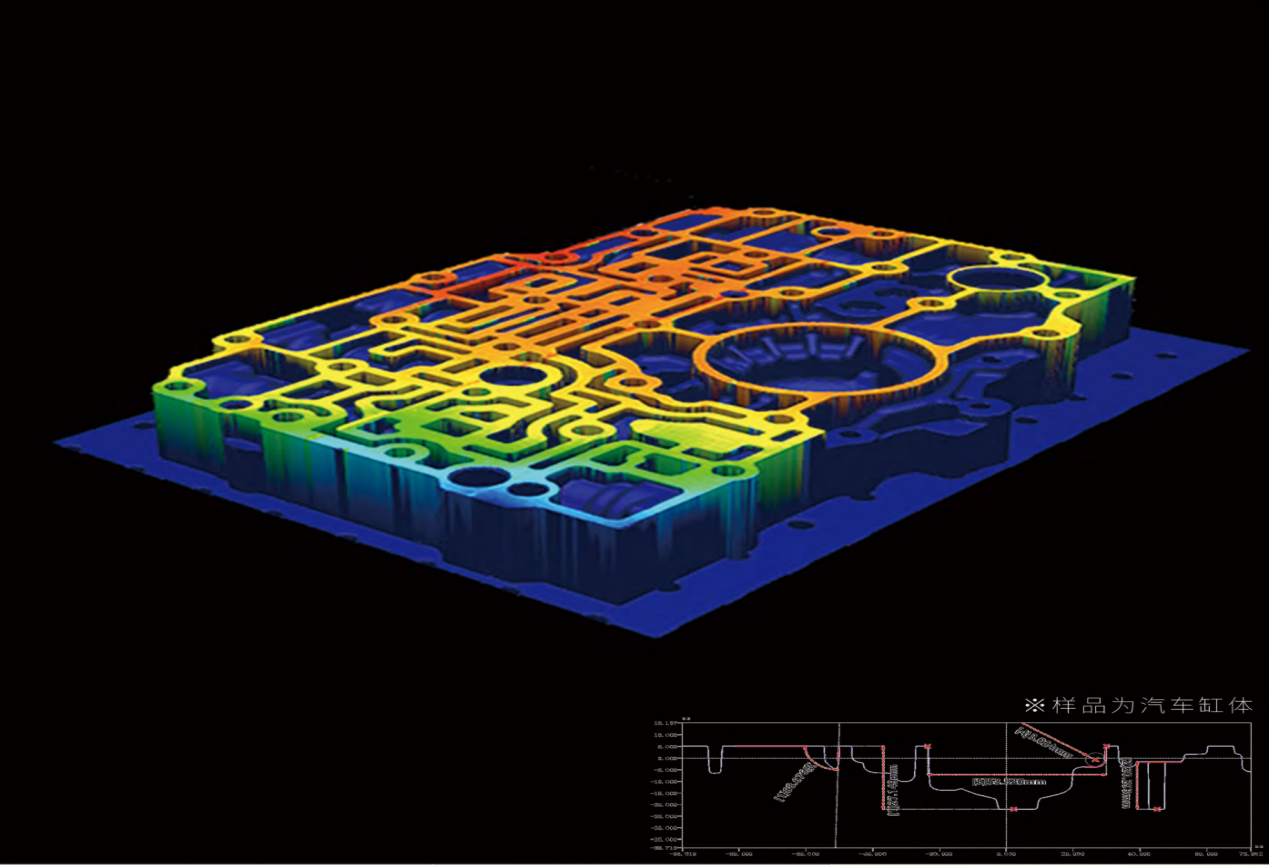

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
