【新启航】汽车内饰等部位的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

汽车内饰（如仪表盘、座椅、中控台、车门内饰板）是人机交互与乘坐体验的核心载体，具有结构复杂（多部件集成、曲面与纹理交织）、材质多样（软质皮革、硬质塑料、金属饰板）及精度要求严苛（装配间隙≤±0.1mm、人机交互区域尺寸公差≤±0.05mm）的特点，传统测量难以满足逆向工程对细节还原与装配适配的需求。本文以激光三维扫描仪为核心工具，系统梳理汽车内饰部位光学三维扫描测量逆向全流程，解析针对内饰特性的预处理、参数优化、数据处理及制造适配模型重建技术要点，验证该技术在内饰逆向中误差≤±0.02mm 的精度优势，为汽车内饰改款设计、零部件复刻及维修更换提供技术支撑。

一、引言

传统汽车内饰逆向依赖手工测绘与接触式测量，不仅难以还原软质材料纹理（如座椅皮革纹路）、曲面过渡细节（如中控台弧度），还易因接触压力导致内饰变形（如软质仪表盘凹陷），且单一部件扫描需 3-4 小时，效率低下。激光三维扫描仪凭借非接触式测量（扫描距离 0.2-50m）、高分辨率（≤0.008mm）及快速数据采集能力（单一部件扫描 20-30 分钟），可精准捕捉内饰三维形态、材质纹理与装配关系，成为汽车内饰逆向工程与智能制造的关键技术手段，有效提升内饰设计精度与研发效率。

二、扫描前准备：内饰特性适配与设备校准

2.1 汽车内饰预处理策略

针对内饰特性制定专项方案：扫描前将车辆停放于恒温恒湿车间（温度 23±1℃，湿度 45±5%），关闭车窗、空调，避免气流导致内饰部件晃动；拆卸可拆卸内饰件（如座椅、方向盘、中控面板），放置于水平工作台（平面度≤0.005mm/m），对不可拆卸部件（如仪表盘总成、车门内饰板），清理表面杂物（如灰尘、储物格物品），用中性清洁剂配合无尘布擦拭表面污渍，禁止使用腐蚀性溶剂；对反光材质（如金属饰条、钢琴漆面板），喷涂厚度≤0.008mm 的可清洗哑光剂（扫描后用酒精擦拭去除，不损伤表面涂层）；对软质部件（如座椅、门板软包），采用定型工装（如座椅泡沫支撑模）保持自然形态，避免扫描时因重力变形；在非外观区（如部件背面、安装卡扣处）贴附直径 3-5mm 的高精度定位标记点（低粘性、无残留胶材），间距根据部件尺寸设定（小型部件间距 5-8cm，大型部件间距 10-12cm），辅助多视角数据拼接。同时，记录内饰部件装配关系（如中控面板与仪表盘间隙、座椅与滑轨定位孔位置），为后续模型验证提供依据。

2.2 激光三维扫描仪校准与参数预设

选用精度 ±0.005mm 的汽车内饰标准体模（含曲面、纹理、卡扣结构，尺寸符合汽车制造标准）对激光三维扫描仪（工业级手持激光型，标称精度 ±0.012mm）进行术前校准：将体模固定在防震工作台（振动幅度≤0.001mm），扫描仪围绕体模采集 360° 数据，通过校准软件对比扫描数据与体模的标准参数（如曲面曲率、纹理深度、卡扣尺寸），计算误差补偿值，确保设备实际扫描误差≤±0.01mm。根据内饰精度需求预设参数：外观纹理区（如座椅皮革、中控纹理）扫描分辨率设为 0.008mm，扫描速度 1.5mm/s；结构装配区（如卡扣、安装孔）扫描分辨率设为 0.01mm，扫描速度 2mm/s；激光功率调至 50%（避免强光损伤软质材料（如皮革褪色）、表面涂层），平衡精度与内饰保护。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于内饰类型的参数调整

针对不同内饰部件优化参数：扫描软质内饰（如座椅、门板软包）时，分辨率提升至 0.007mm，扫描速度降至 1mm/s，开启软质材料扫描模式，避免激光压力导致部件变形，纹理深度测量误差≤±0.006mm；扫描硬质结构件（如仪表盘骨架、中控支架）时，分辨率保持 0.01mm，扫描速度提升至 2.5mm/s，调整激光光斑大小至 0.01mm，确保安装孔位置、卡扣尺寸准确，误差≤±0.009mm；扫描人机交互区域（如方向盘按键、中控旋钮）时，切换微距扫描镜头，分辨率设为 0.006mm，扫描速度 1.2mm/s，清晰捕捉按键行程槽、旋钮齿形，误差≤±0.005mm。

3.2 多视角数据采集与拼接技术

采用 “部件分区 + 特征对齐” 策略：将内饰部件按结构分为外观区、装配区、功能区，每区域采集 15-20 个视角数据，相邻区域重叠率≥65%（功能区、装配区重叠率≥75%）；数据拼接采用 “标记点 + 装配特征” 双重方式：先通过定位标记点完成粗拼接（误差≤±0.02mm），再提取部件装配特征（如安装孔中心、卡扣轮廓）进行精校准，利用迭代最近点（ICP）算法优化精度，最终拼接误差控制在 ±0.015mm 内，形成完整内饰点云模型，点云密度在外观纹理区达 300 点 /mm²，装配区达 250 点 /mm²，确保内饰关键特征完整保留。

四、数据处理与模型重建：制造适配把控

4.1 点云数据优化处理

使用汽车专用建模软件（如 CATIA、UG NX 内饰模块）对原始点云数据处理：通过自适应滤波算法去除离群点（误差＞±0.012mm 的噪点，如灰尘、纤维），同时保留内饰纹理、装配结构；采用基于材质类型的局部采样算法，软质纹理区、功能区保留 98% 数据，非关键平整区精简 65%-70%，减少数据量；针对扫描盲区（如部件内部卡扣、狭小缝隙），结合设计图纸与相邻数据插值填充，空洞填充误差≤±0.01mm，确保点云模型连续。

4.2 内饰三维模型重建与制造适配

采用 “纹理映射 + 参数化建模” 协同技术：以部件安装基准孔建立坐标系，基于 NURBS 曲面重构硬质结构件形态，调整控制点（装配区控制点密度为外观区的 2 倍），使重构曲面与点云偏差≤±0.012mm；对软质部件，通过纹理映射技术将扫描纹理叠加至模型表面，还原真实触感；对功能部件（如按键、旋钮），采用参数化建模定义运动间隙（如按键行程误差≤±0.008mm），符合装配标准。模型重建后，通过与原车部件装配测试（如中控面板与仪表盘间隙、座椅与滑轨适配）、三坐标测量（关键尺寸误差≤±0.015mm），确保模型满足内饰改款设计、零部件复刻与维修需求。

新启航半导体三维扫描测量产品介绍

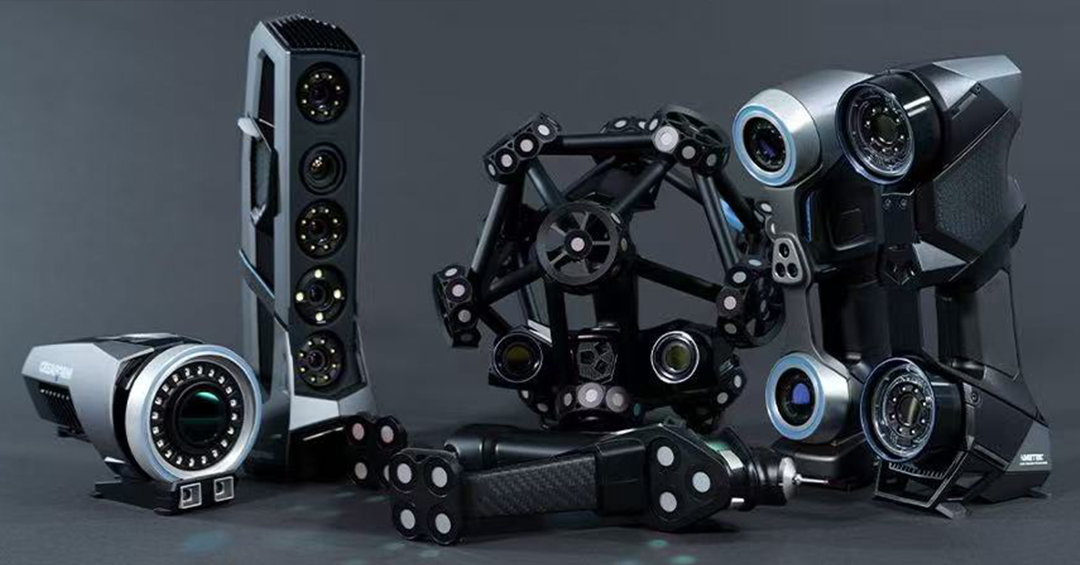

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

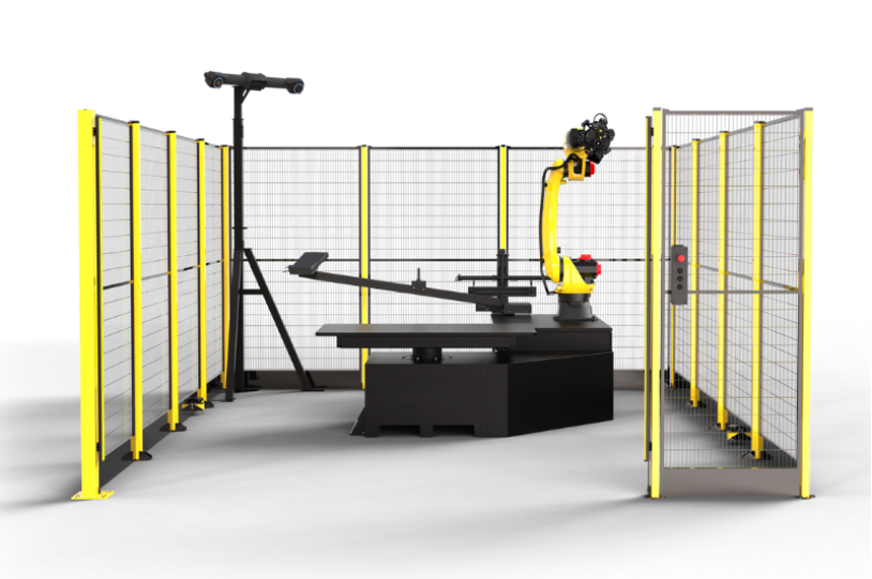

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。
