惠海 H5442L/H5227Y/H7312恒流IC 3.7V 5V 7.4V 12V 24V 36V 48V无频闪调光台灯方案

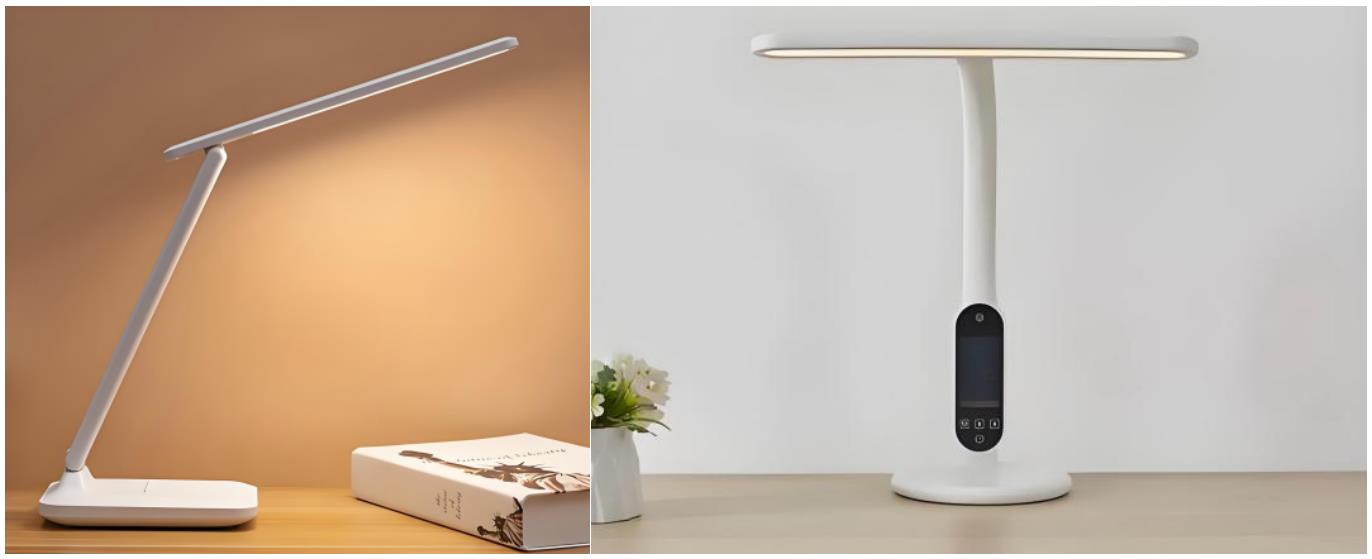

惠海小炜台灯作为现代家庭的常用照明设备，兼具实用性与功能性，可满足孩子学习阅读、日常办公等多场景的照明需求。今天，我们就来聊聊能为这些需求提供稳定支持的核心部件：惠海半导体高性价比 LED 台灯驱动恒流芯片系列。

LED台灯驱动方案可以选用我司的H5442L降压恒流调光芯片，H5227Y升降压恒流调光芯片和H7312线性恒流调光芯片。

12V24V36V48V降压3V9V12V台灯方案-H5442L

产品特点：

▶宽压5-85V输入范围，1.2A输出电流

▶可PWM调光和LD调光，调光深度达0.1%

▶高辉65536级调光效果

▶调光细腻顺滑无阶梯感，无频闪

▶低亮一致性好，无回弹

▶易过EMC认证

▶内置过温，过流，输出短路保护

▶可应用于24V 48V 60V 80V转9V 12V 24V 36V智能调光方案的降压应用

▶可以共阳做到30W 60W 72W 90W 100W 120W等大功率应用

芯片介绍：

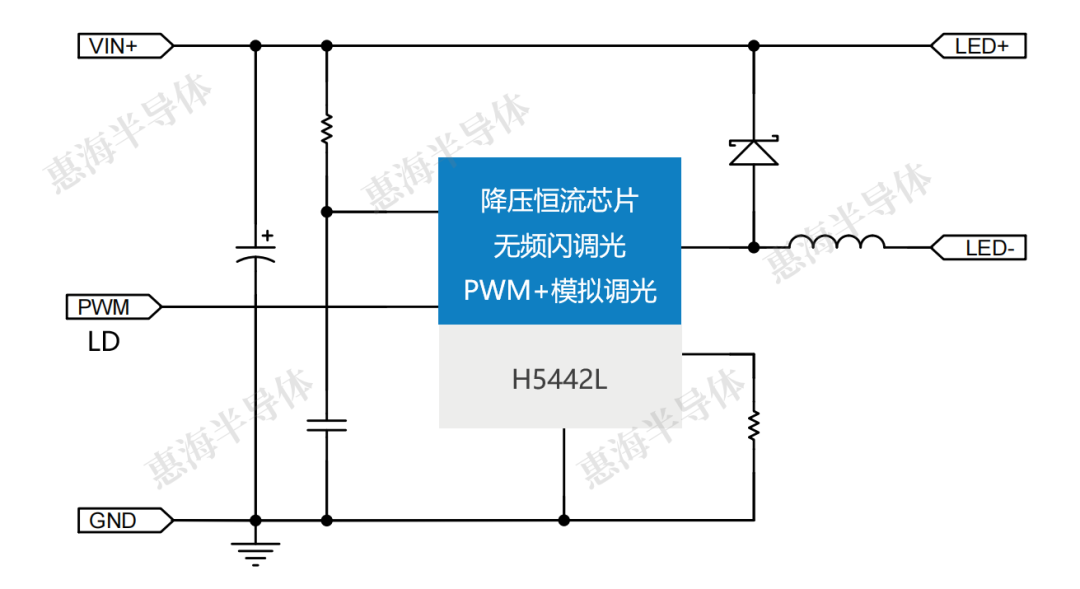

H5442L是一款外围电路简单的多功能 平均电流型LED恒流驱动器，支持5-85V宽电压输入，转换效率高达95%，适应多变环境，减少能源浪费。支持PWM调光与模拟调光，调光深度达0.1%，可满足台灯的多种无频闪调光要求。多重保护机制，内置过热保护、短路保护，确保系统安全稳定运行。

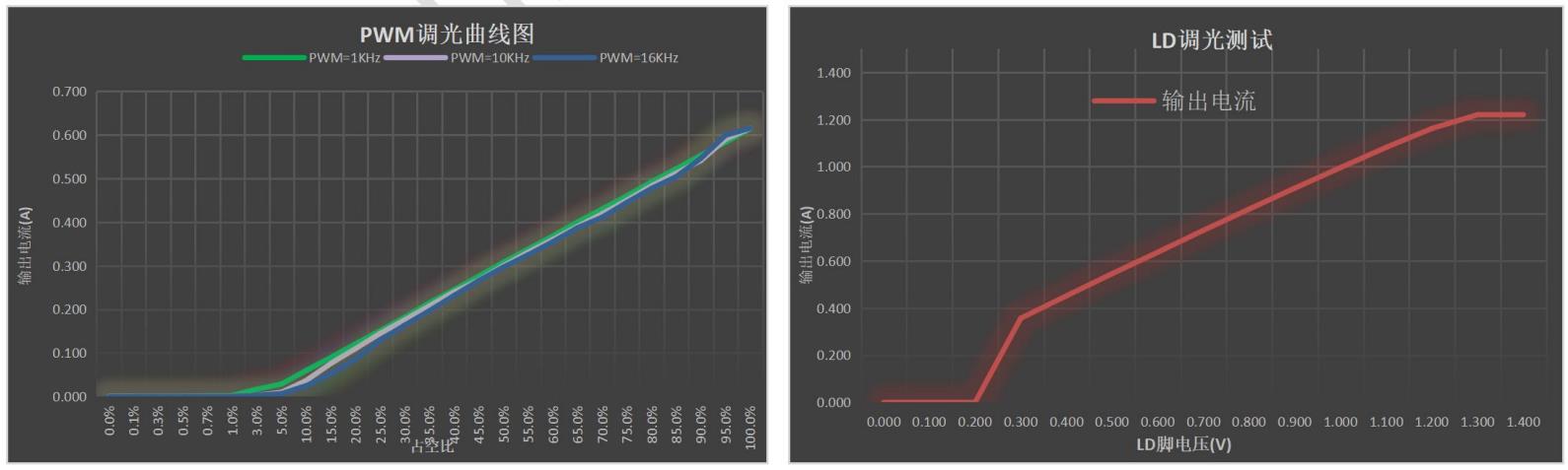

调光曲线：

调光曲线细腻顺滑，无频闪，无阶梯感。

3.7V5V12V升压9V12V24V30V36V台灯方案-H5227Y

产品特点：

▶支持 6.5~75V 宽电压输入

▶支持降压、升压、升降压三种拓扑结构

▶支持 PWM 转模拟/PWM 调光/模拟调光

▶支持万分之一调光深度的双路混合调光

▶真正无频闪调光

▶最高转换效率可>95%

▶低待机功耗、支持软启动、输入欠压保护、输出过压保护

▶支持3.7V 5V 12V 升压9V 12V 24V 30V 36V 台灯应用

芯片介绍：

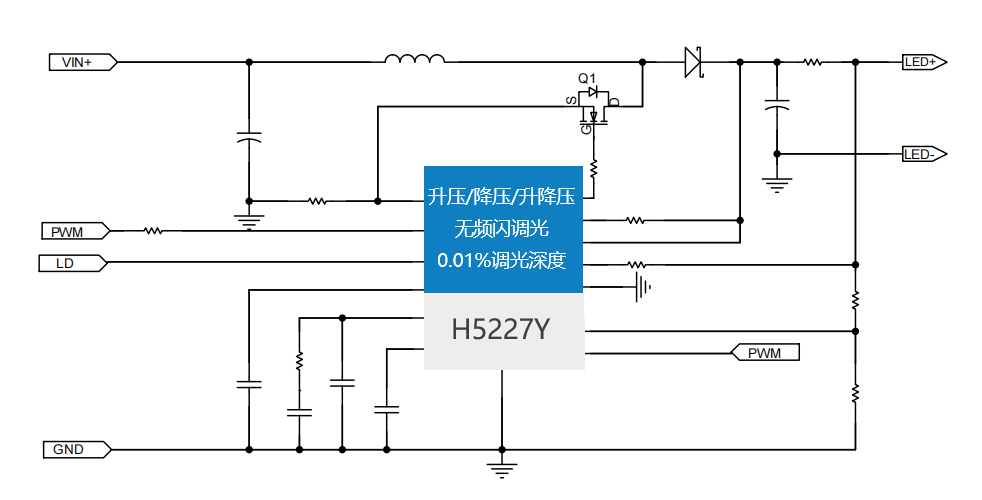

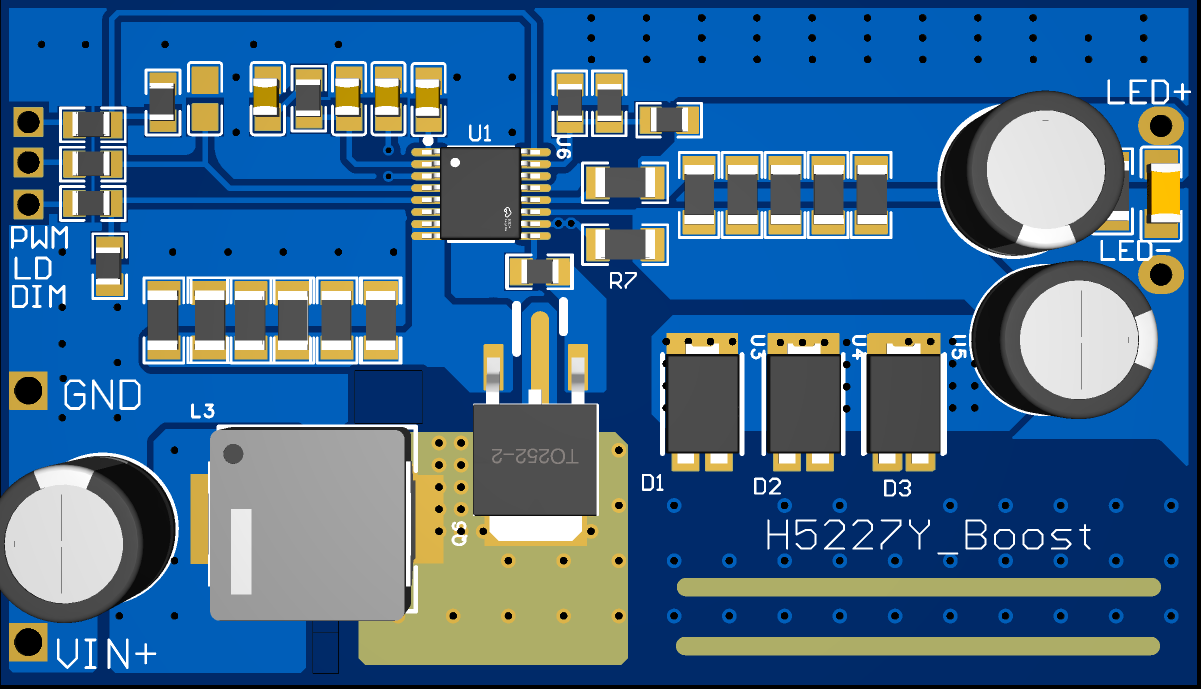

H5227Y是惠海的LED驱动芯片的一款外置mos升压恒流芯片，支持升压、降压和升降压三种拓扑结构，支持万分之一调光深度，RGBW调光，调光无频闪，支持PWM调光，线性调光和数转模调光功能。

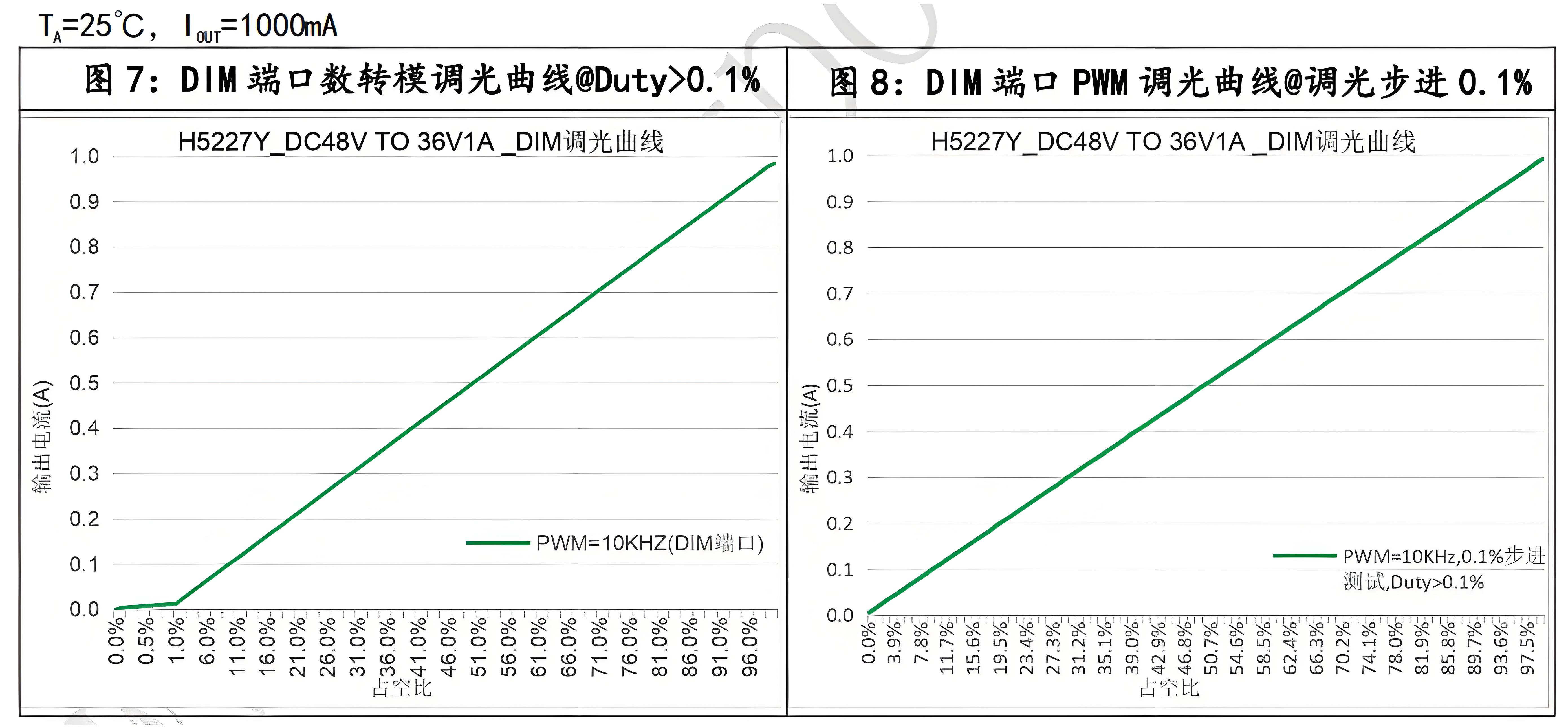

调光曲线：

调光深度可达万分之一，调光细腻顺滑，无频闪，无阶梯感。

单节锂电池3.7V7.4V9V12V24V36V48V低压差台灯方案-H7312

产品特点：

▶支持2.5V-48V输入，内置60V耐压MOS，可做2A大电流，大功率

▶可PWM调光，调光无频闪

▶0.1-0.5V低压差即可恒流

▶电路外围简洁，仅需两个电阻，成本低

▶无电感，无EMI干扰，电路走线简单

▶支持多颗并联应用可实现100W大功率

▶支持3.7V 12V 24V 36V 48V的照明应用

芯片介绍：

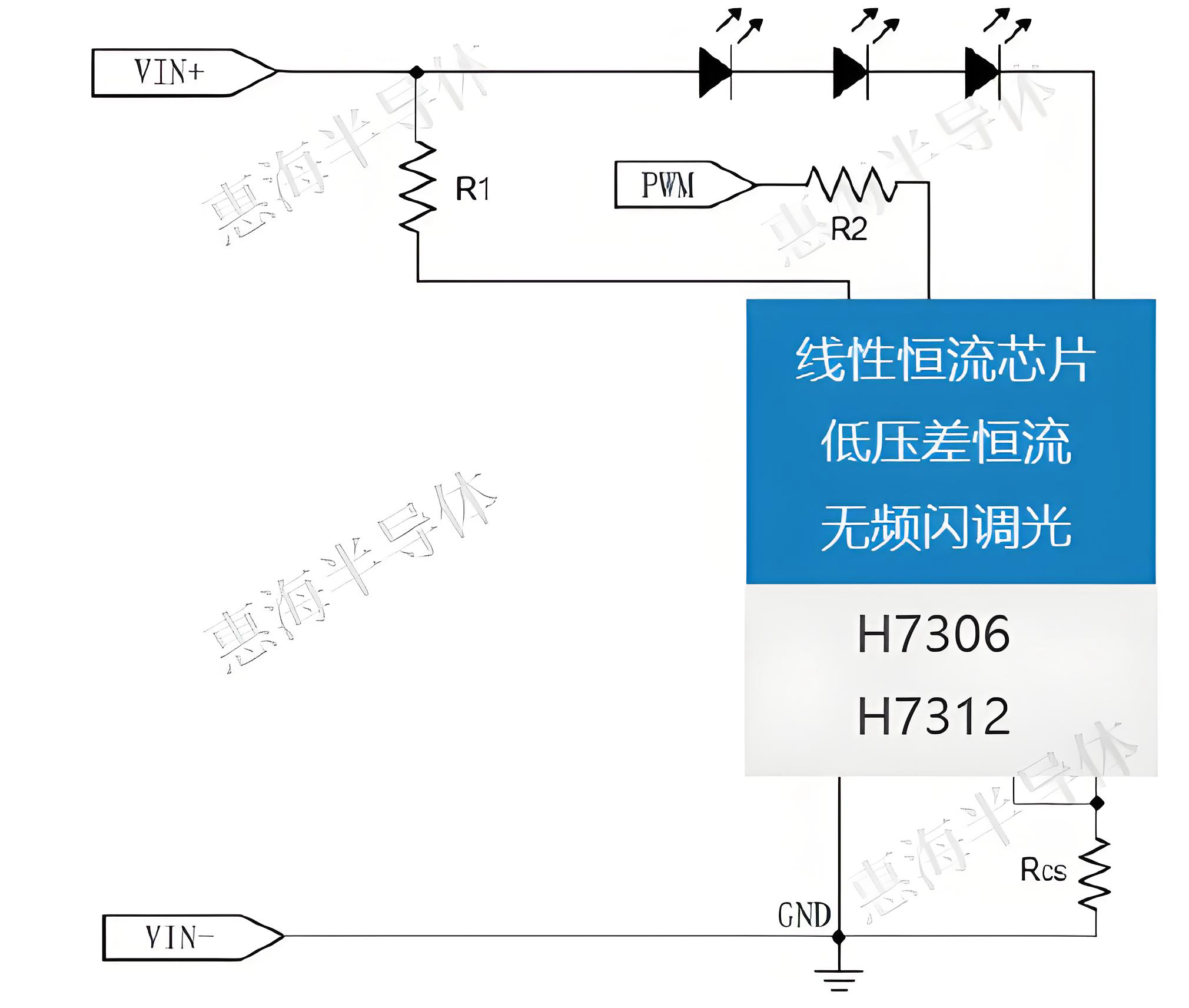

H7312是一种带PWM调光功能的线性降压恒流LED驱动器，仅需1个外接电阻即可实现16-2000mA电流调节，大幅降低BOM成本与设计复杂度，输入电压范围2.5-48V，适配锂电池或中低压电源，适合便携式台灯应用，恒流精度高，输出一致性好。

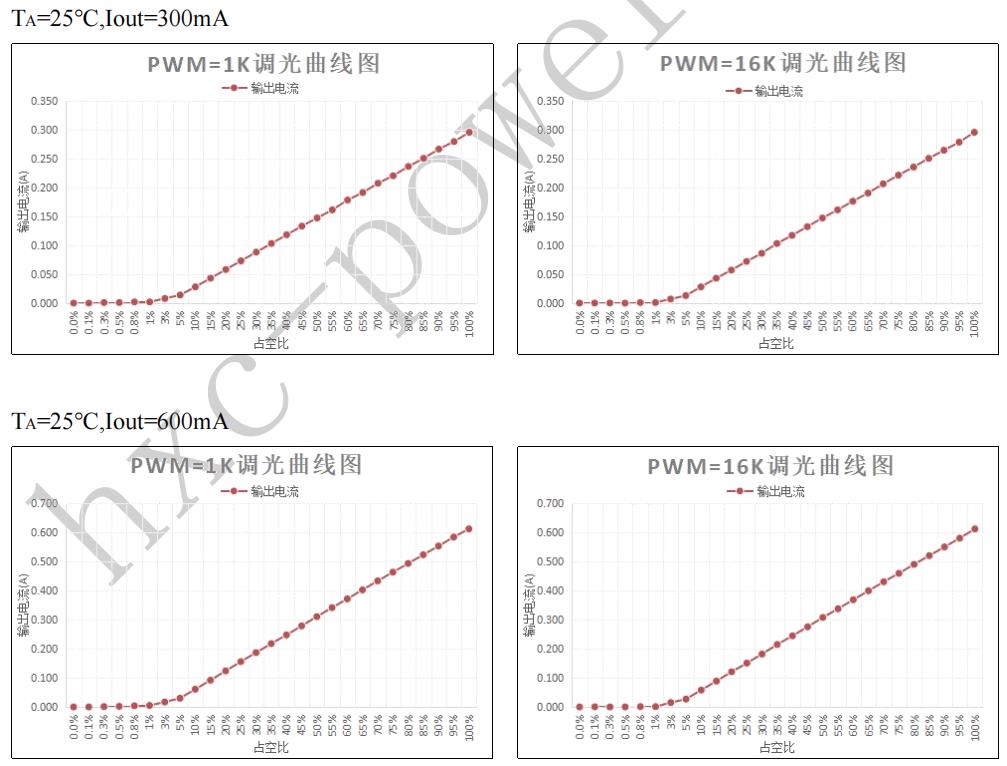

调光曲线：

高辉调光时，低亮一致性好，高电流精度，调光细腻顺滑，无频闪，无阶梯感。

结语

除上述台灯方案以外，惠海半导体DCDC电源管理芯片应用场景广泛，还可覆盖 LED 智能调光照明、汽摩电子、主板供电、GPS 车载定位系统、物联网通讯、车载电子、安防设备、小家电等多个市场领域。同时，惠海半导体还拥有20-250V全系列MOS管，可满足不同产品的设计需求。
