沃虎电子BMS隔离通讯变压器---为储能与汽车系统构筑高可靠通信桥梁

行业挑战

BMS通信的噪声困境

BMS Noise Dilemma

在电池管理系统（BMS）中，通信链路稳定性直接决定电池安全性与寿命。 无论是电动汽车的复杂电磁环境（逆变器、继电器等EMI源），还是储能系统的长链路多模块串联，均面临：

1. 高压差干扰（电池包达1000V+）
2. 共模噪声导致数据失真
3. 安全隔离失效风险

行业需求：高隔离、强抗噪、宽温域的通讯磁件解决方案

沃虎电子解决方案

隔离通讯变压器核心价值

VOOHU Solution

沃虎电子深耕磁性器件研发，推出BMS专用隔离通讯变压器系列，为储能与汽车领域提供：

抗EMI设计：

采用变压器耦合电路，阻断共模噪声传导，适应汽车逆变器、电机驱动等强干扰场景。

高安全隔离：

可支持到1600VDC工作电压，4500VDC绝缘耐压满足ISO26262功能安全要求。

宽温域运行：

-40℃~125℃ 全温区性能稳定。

长距离Daisy Chain支持：

多通道设计（如单/双通道），保障储能系统多模块级联通信可靠性。

主动均衡支持：

中心抽头（Center Tap）设计适配主动均衡电路，提升电池包寿命（对比被动均衡节能30%+）

强化绝缘防护：

最小爬电距离 ≥11mm，应对ESS高湿度、高粉尘环境。

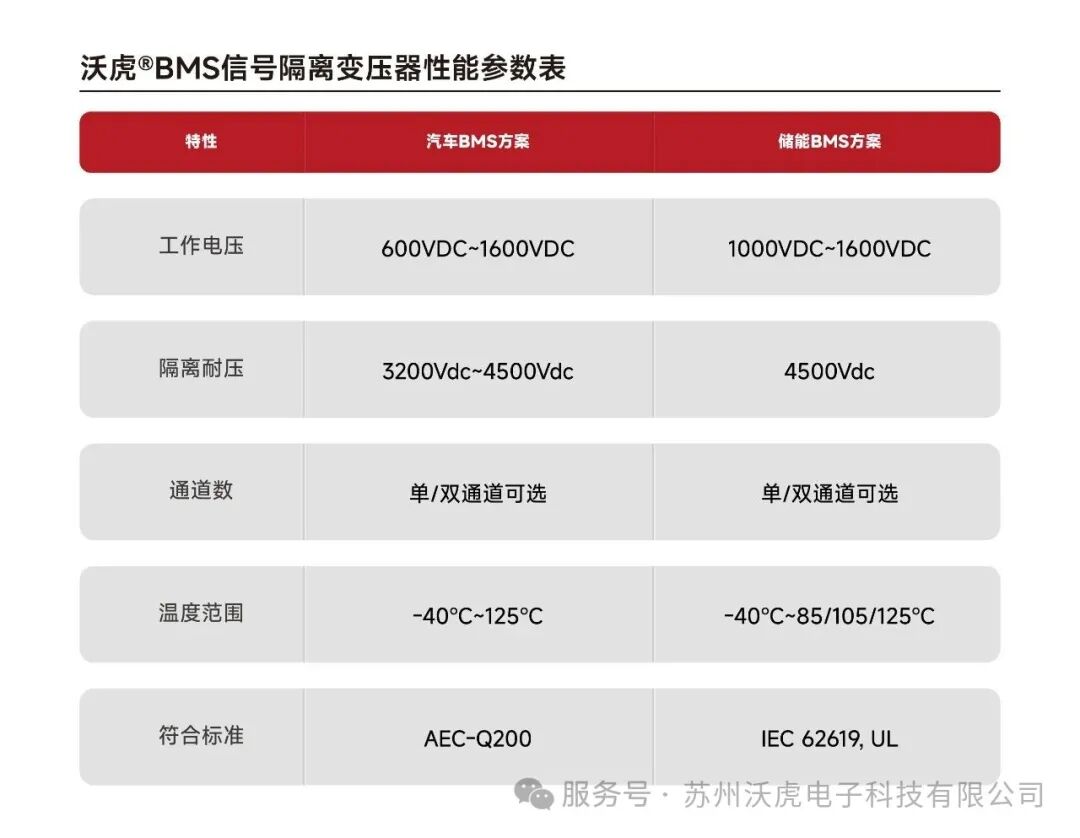

关键性能参数

Key Parameters

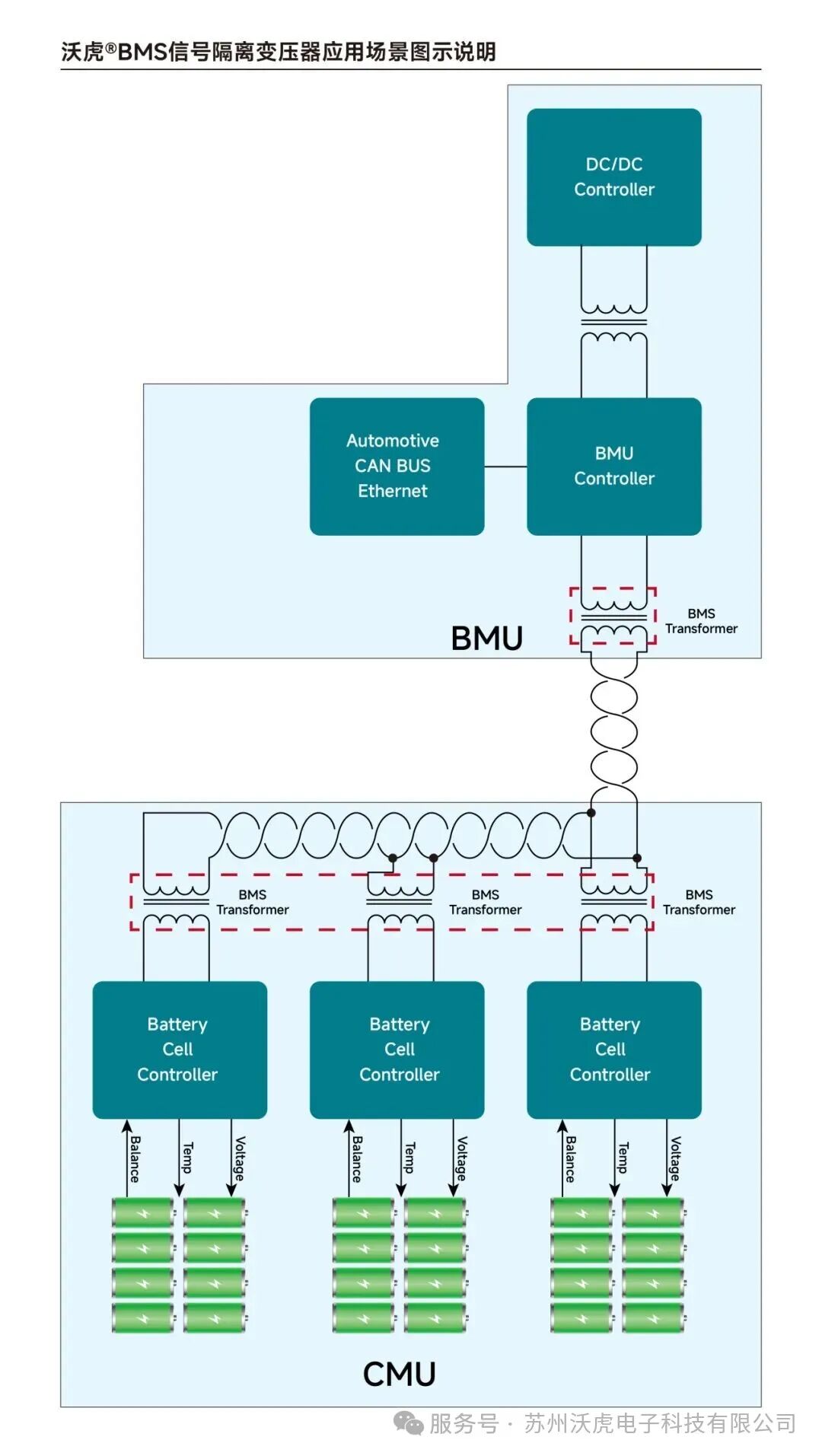

应用场景图示说明

Application Scenario

电池管理系统会测量电压，并在充电过程中停止为电池单元充电。其主要目标是实现电池的最佳可靠性、性能和使用寿命。

电池管理系统的电子设备需要将测量数据发送至中央处理器。由于车辆中的逆变器、执行器、固态开关、继电器以及其他电磁干扰（EMI）源的存在，电池管理系统处于一个电气噪声环境中，因此数据通信链路必须进行隔离，并抑制电磁干扰以提供足够的噪声消除。

电池管理系统有两个主要电路。一侧是电池管理控制器（BMU），另一侧是单元管理控制器（CMU）。CMU 将功能分为两个部分，即监测和单元平衡。

监测应用提供“实时”的电池电压和温度数据，而单元平衡则通过在主动单元平衡时对电池单元进行充电或放电，以及在被动单元平衡时主动防止过热来延长电池的使用寿命。

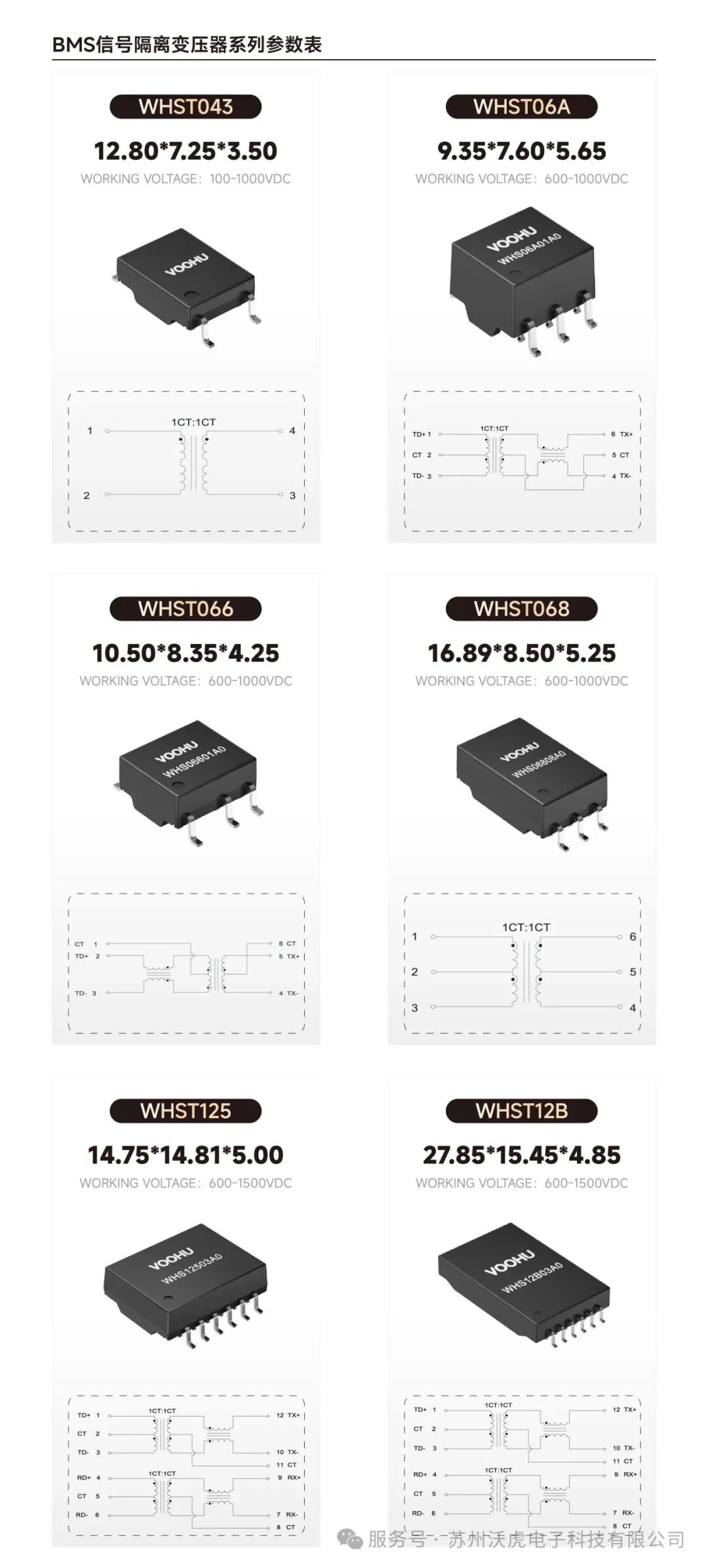

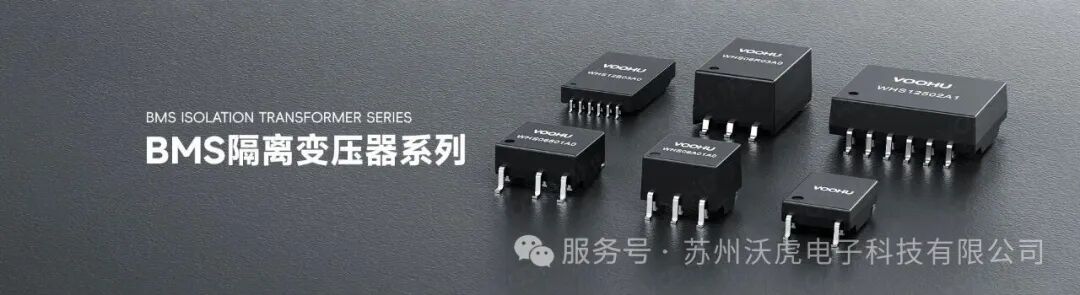

沃虎BMS变压器产品家族

Product Family

产品应用：
