60V降压恒压芯片H6216HV车充芯片 48V恒压降压芯片 100V降压恒压芯片

H6216HV是一种内置110V耐压MOS，支持输入高达100V的高压降压开关控制器，可以向负载提供2A的连续电流。H6216HV支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6216HV将进入PWM+PFM模式，以获得较高的

转换效率。H6216HV集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6216HV集成了输入线路电压补偿和高带宽环路，以满足±3.5%的输出电压精度。H6216HV支持低输出电压应用，最低可带到3.3V。

H6216HV采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。

特征

 内置110V高压MOS

 宽压8V-100V输入范围





支持输出电压最低可调至

典型的

3.3V

2A持续电流

 转换效率最高可达95%

 输出线损电压补偿

 输出电压精度±3.5%

 带软启动功能(SS)

 带过流保护功能(OCP)

 带过热保护功能(OTP)

 带输出短路保护功能(SCP)

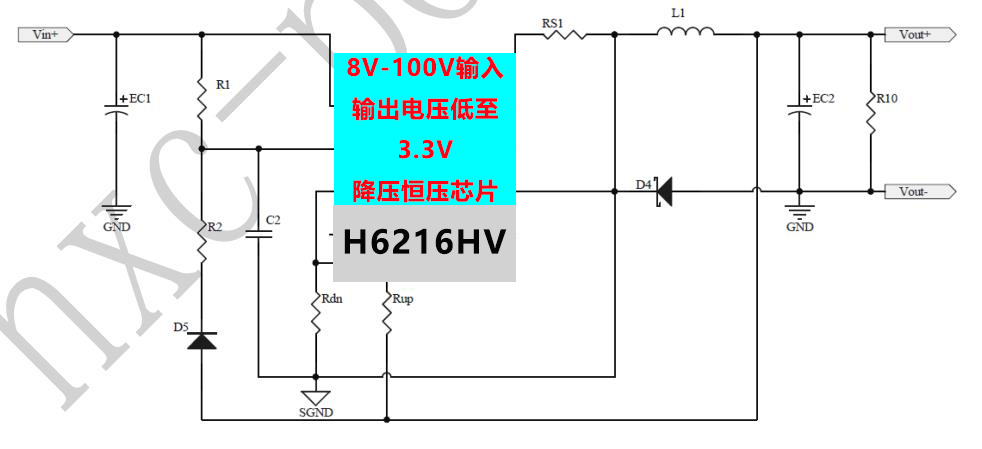

典型应用

 汽车充电器、电池充电器

 恒压电源

 BMS

 电动自行车、扭扭车、电动车手机充电

 MCU模块供电

 电动汽车变流器

 车载仪表
