惠海H6911升压恒流IC H6801升压恒压IC 锂电池3.7V 7.4V升压9V 12V 24V 200W大功率美容仪器方案

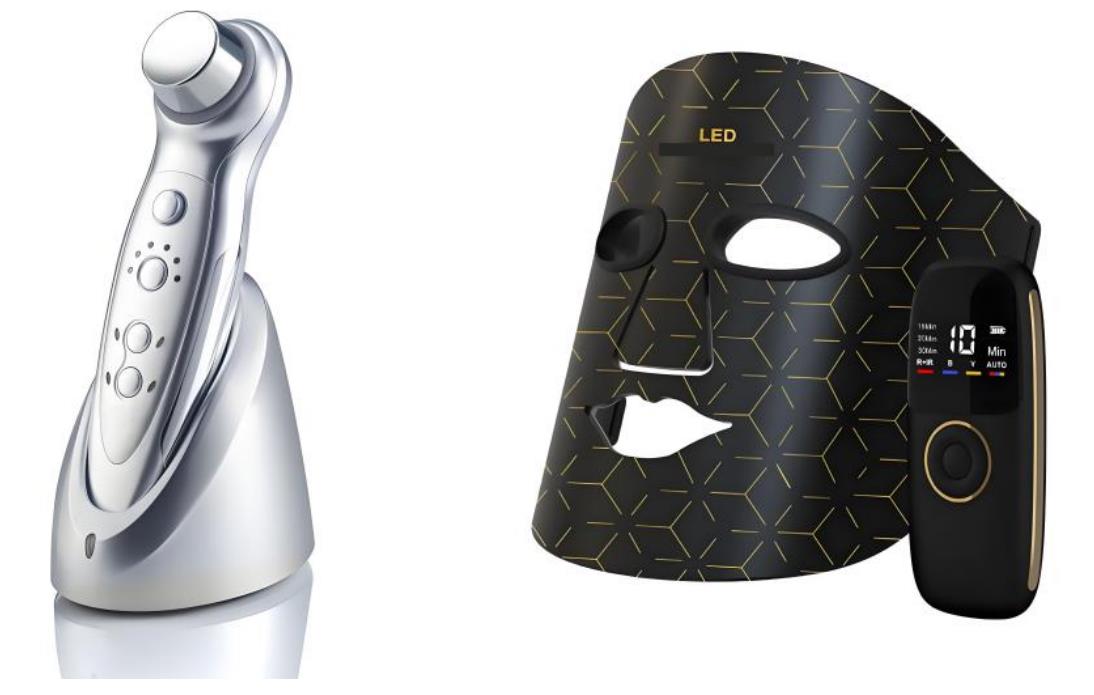

当前，美容仪器行业正朝着追求更卓越性能的方向持续迈进，供电系统的创新升级成为了影响仪器整体表现的关键一环。

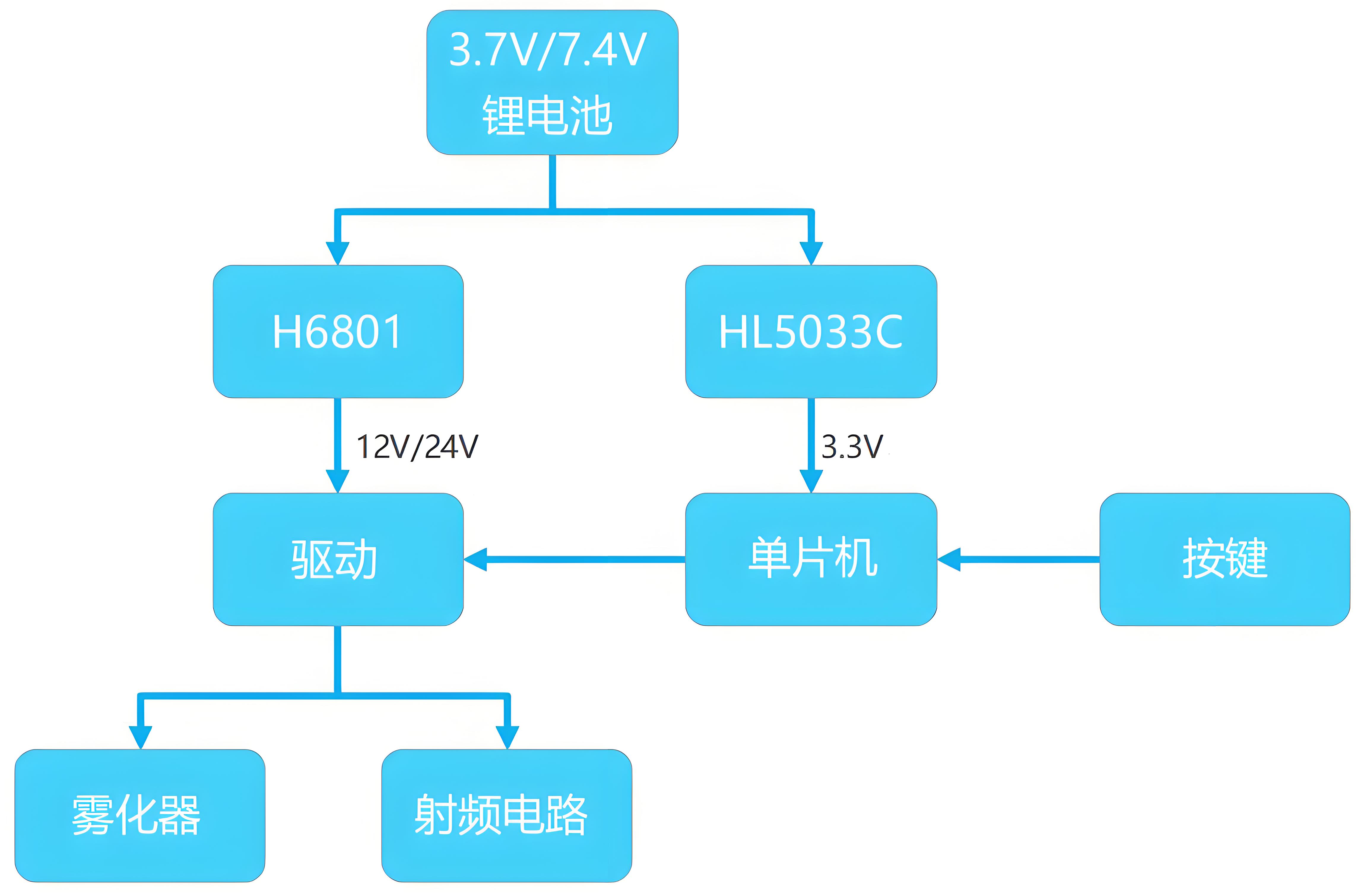

     基于对美容仪器供电需求的深度洞察，惠海半导体为大家带来整套美容仪器解决方案，从电路结构到性能参数，均充分适配美容仪器在工作过程中的电力消耗特点与稳定输出要求。能够大大降低成本，提供整体效率，增加产品在客户端的竞争力。

H6801芯片介绍：

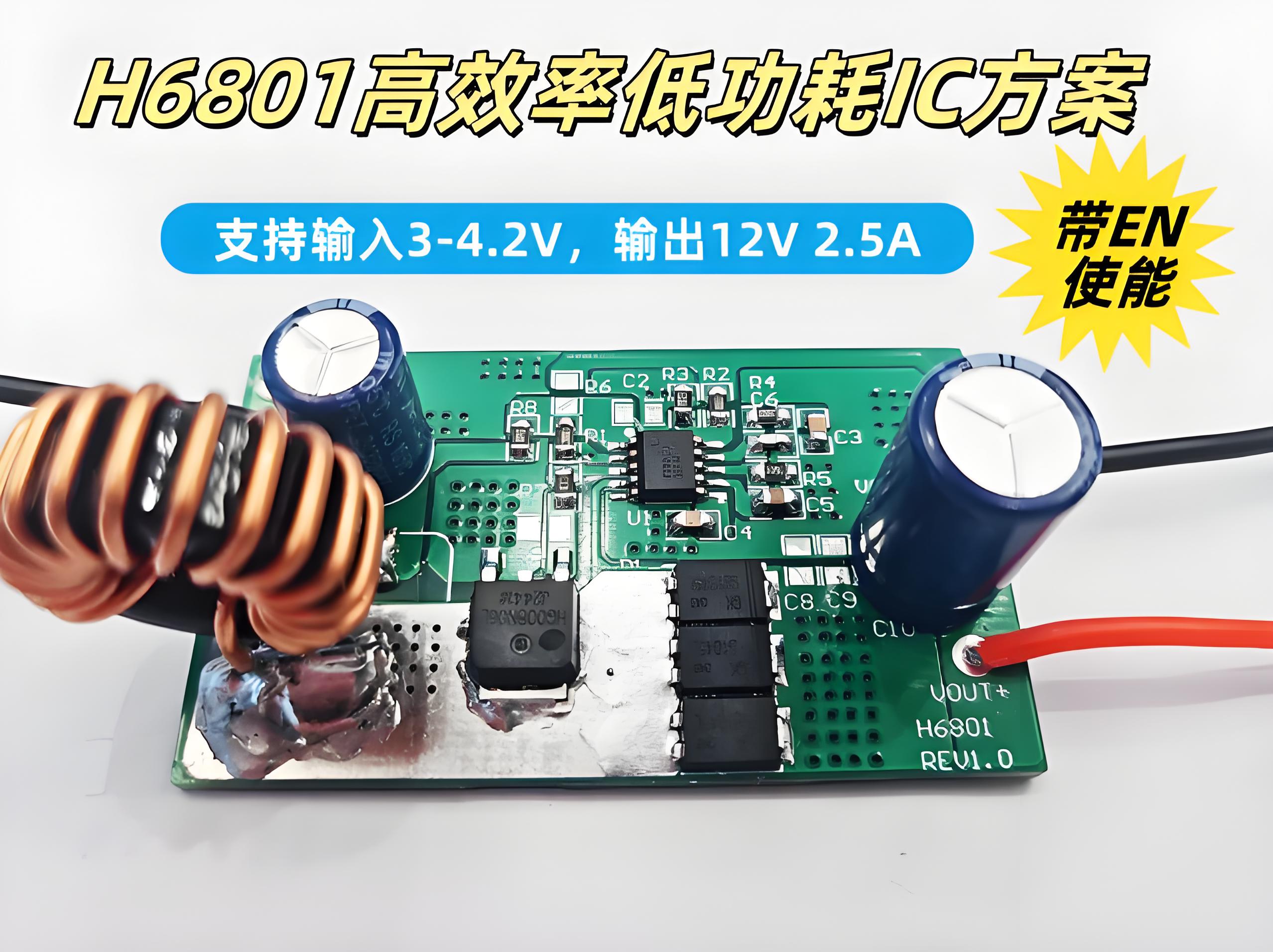

H6801升压芯片：锂电池升压3.7V/7.4V升压12V-24V，电流1A-3A，给射频电路和雾化器提供电能。

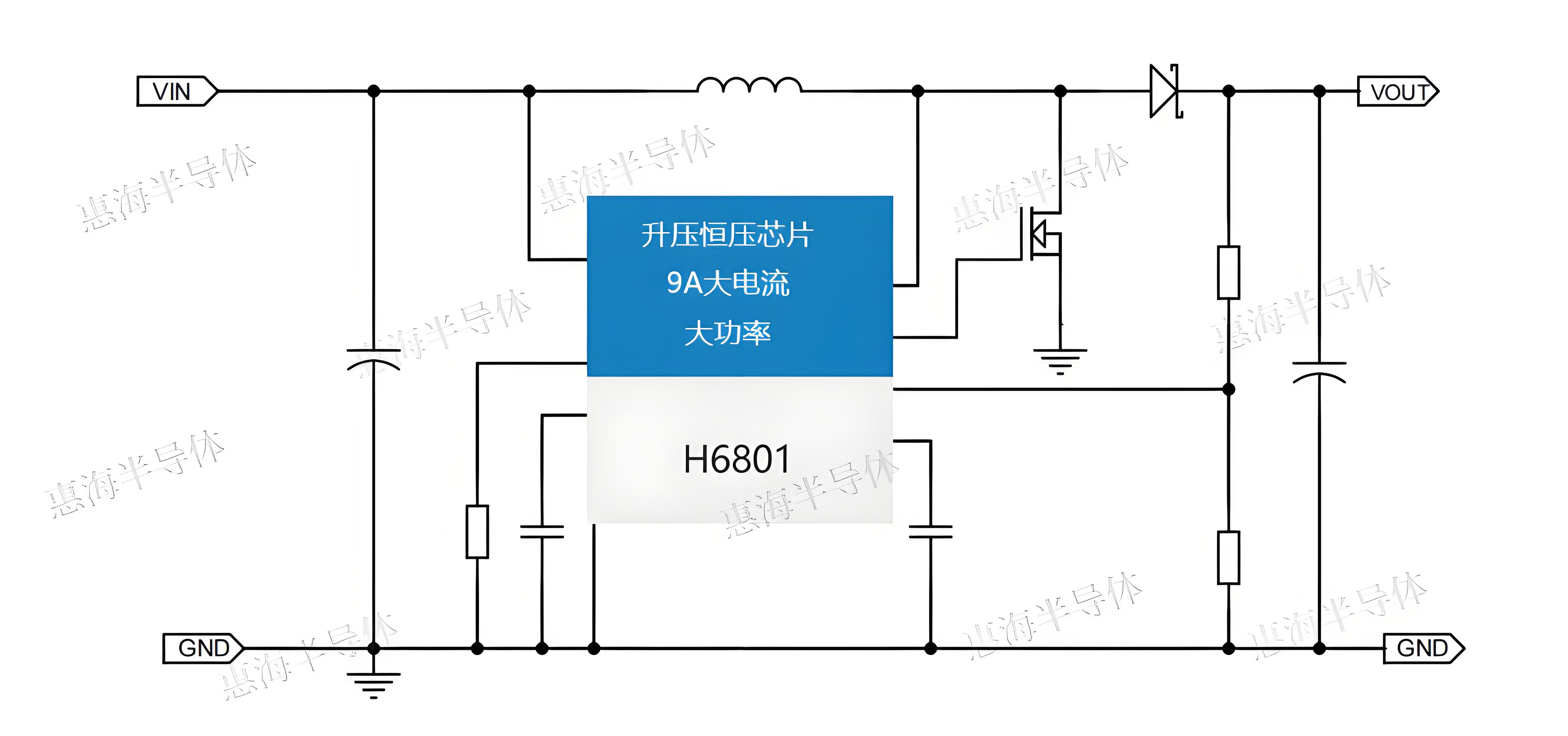

 H6801是一款电流模式BOOST升压恒压控制驱动芯片，适用于2.7-25V输入电压范围的升压恒压电源应用领域，启动电压低至2.5V。

芯片根据负载的大小自动切换PWM，PFM和 BURST模式以提高各个负载端的电源系统效率。

产品特点：

★宽压2.7-25V输入

★支持9A大电流，可做200W大功率

★低功耗<2uA，转换效率高可达95%

★支持EN使能控制

★支持软启动，过温保护，过压保护

★支持3.7V单节锂电池和太阳能供电方案

★已成熟的量产产品，经市场大量验证，易过EMC，原厂直销

★支持2.7V 3.7V 4.2V 升压5V 12V 的单节锂电池的升压应用

方案优势：

★宽幅电压适配，兼容多场景供电需求

★小巧封装与简化电路，适配仪器小型化设计

★高转换效率，可达95%，高效率减少了能量损耗

★易过认证：低EMI设计，采用频率抖动，易过认证，减少对敏感电路的干扰。

★多重防护设计，过压保护（OVP）、过流保护（OCP）、过温保护（OTP）提升使用安全性与可靠性

H6911芯片介绍：

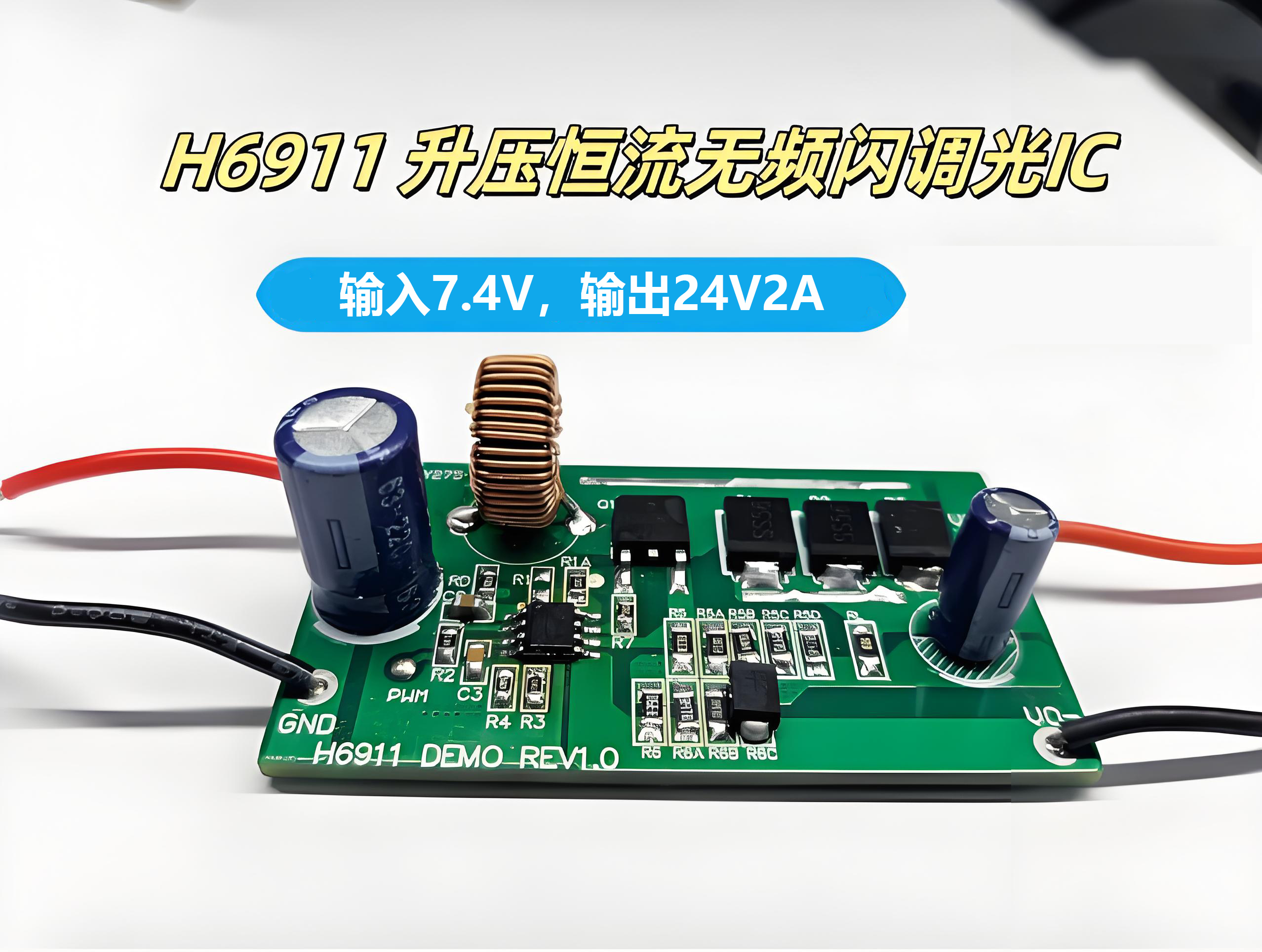

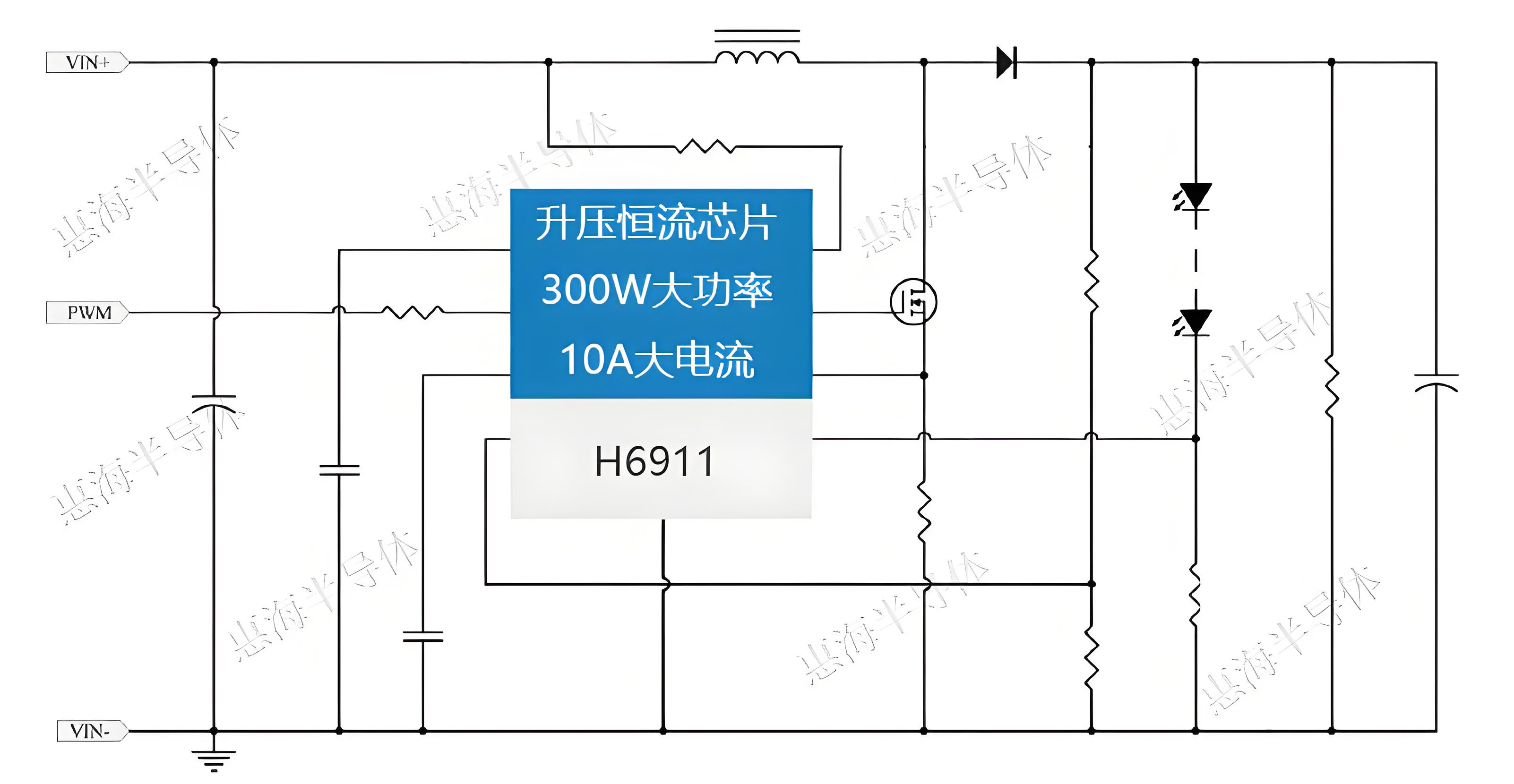

 H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6-40V输入电压范围的LED恒流照明领域，数转模调光，调光全程无频闪，能够有效解决照明灯具调光时的频闪问题，为拍摄提供更加稳定、高质量的光源，能够很好适配专业补光灯、影视外拍灯、太阳能移动灯等需高亮度、长续航的场景。

产品特点：

★启动电压：2.5V，工作电压2.6-40V

★输入10A大电流，内置40V的LDO供电

★支持数转模无频闪调光，低调光深度0.1%

★调光频率超过32K，转换效率>95%

★集成软启动、OVP过压保护和过热降电流等多种保护功能

★可应用于3.7V  7.4V升9V 12V 24V 36V 42V 10A大电流大功率的应用

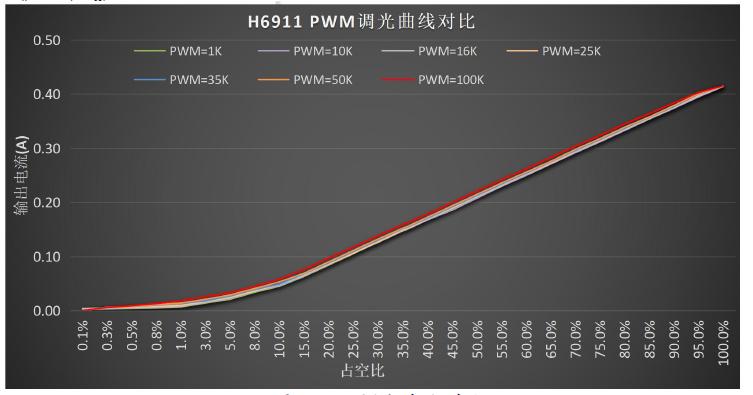

调光特性：

H6911调光曲线细腻顺滑，无频闪，无阶梯感。
