世隆科技：探地雷达参数设置技巧

探地雷达参数设置的核心是匹配探测目标与现场环境，没有固定公式，需通过 “理论计算 + 现场试测” 动态调整。

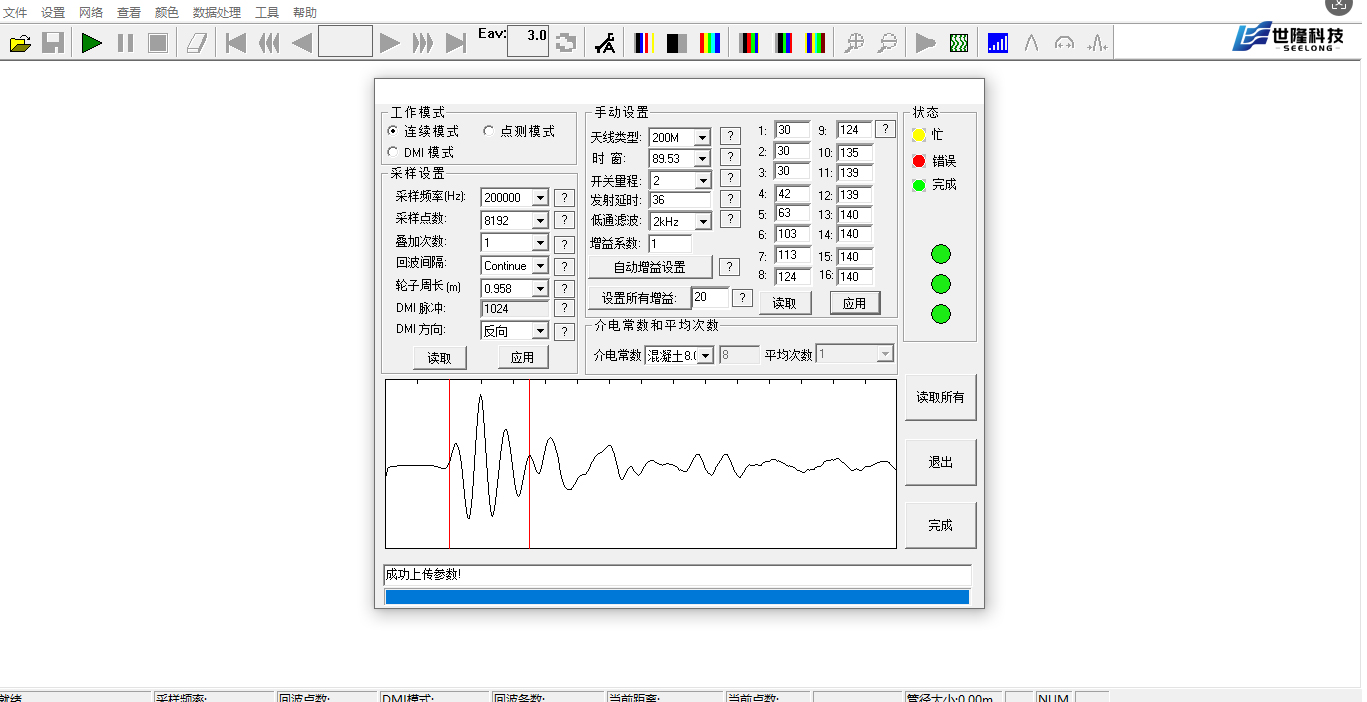

探地雷达软件

1. 核心参数设置技巧（按优先级排序）

（1）天线频率：决定探测深度与分辨率

这是首要设置的参数，直接决定探测能力的上限。

• 高频天线（500-2000MHz）：适用于浅层（0.1-3 米）、小目标探测，如钢筋、管道、裂缝。分辨率高，但穿透深度浅。
• 低频天线（25-200MHz）：适用于深层（3-30 米）、大目标探测，如地下空洞、古墓、岩层界面。穿透深，但分辨率低。
• 选择原则：先明确 “探测深度范围” 和 “目标最小尺寸”，优先满足核心需求。例如找地下 1 米的水管，优先用 500MHz 天线。

（2）时窗（Time Window）：控制探测深度

时窗决定雷达波能传播的最大时间，对应探测的最大深度。

• 计算公式：时窗时间（ns）= 目标最大深度（m）× 2 ÷ 雷达波在介质中的传播速度（m/ns）。
• 关键提醒：波速需根据介质调整（如土壤约 0.1-0.15m/ns，岩石约 0.15-0.2m/ns），建议在理论值基础上增加 20%-30% 的余量，避免漏测深层信号。

（3）采样率（Sample Rate）：保证数据精度

采样率决定单位时间内的采样点数，需满足 “Nyquist 准则”（采样频率≥信号最高频率 2 倍）。

• 设置逻辑：采样点数 = 时窗时间 ÷ 采样间隔，通常需保证每个雷达波波长有≥2 个采样点。
• 常见范围：时窗 100ns 时，采样间隔建议设为 0.5-2ns，对应采样点数 50-200 点。采样点数过少会导致信号失真，过多则增加数据量、降低效率。

2. 现场校准与优化技巧

参数设置不是 “一劳永逸”，需通过试测验证并调整。

1. 试测对比：在探测区域选择典型位置，用 2-3 组不同参数（如不同频率、时窗）各测 10-20 米，对比雷达剖面图的清晰度。
2. 介质波速校准：若已知某深度的目标（如地下 1 米的混凝土板），可通过调整波速，让剖面图中该目标的显示深度与实际一致，完成波速校准。
3. 干扰抑制：若现场电磁干扰强（如靠近高压电、电机），可适当降低采样率、增加叠加次数（Stack），或开启硬件滤波（如 50Hz 陷波）。

总结：参数设置流程

1. 明确目标：确定探测深度、目标尺寸、分辨率要求。
2. 初设参数：根据目标选天线频率，按深度算时窗，按频率定采样率。
3. 现场试测：采集小范围数据，观察剖面图中目标是否清晰、深度是否准确。
4. 迭代优化：调整波速、时窗、滤波等参数，直到数据质量满足分析需求。
