[新启航]白光干涉仪在芯片晶圆沟槽的 3D 轮廓测量

原创
作者头像
SYNCON新启航
发布2025-10-18 10:37:08
发布2025-10-18 10:37:08
1830
举报

摘要:本文研究白光干涉仪在芯片晶圆沟槽 3D 轮廓测量中的应用,分析其工作原理及适配沟槽结构的技术优势,通过实际案例验证其测量精度,为芯片晶圆沟槽制造的质量控制与工艺优化提供技术支持。

关键词:白光干涉仪;芯片晶圆;沟槽;3D 轮廓测量

一、引言

芯片晶圆沟槽是集成电路中的关键结构,承担着信号传输、散热等重要功能,其 3D 轮廓参数(如深度、宽度、侧壁垂直度、底部平整度)直接影响芯片的电学性能与可靠性。沟槽结构通常具有微米至纳米级尺度,且形貌复杂,传统测量方法难以兼顾全域检测与细节捕捉。白光干涉仪凭借非接触、高分辨率及三维重构能力,成为芯片晶圆沟槽 3D 轮廓测量的核心技术手段。

二、白光干涉仪工作原理

白光干涉仪基于低相干干涉技术实现三维形貌重构。其工作过程为:宽带白光经分光后形成参考光与测量光,测量光投射至芯片晶圆沟槽表面,沟槽底部、侧壁及台面的反射光与参考光在探测器处产生干涉条纹。通过纵向扫描系统调节光程差,仅当光程差接近零时形成清晰干涉信号,结合相位解算与三维建模算法,可精确计算沟槽各点的高度值,重建出纳米级纵向分辨率(≤0.1nm)的 3D 轮廓,完整呈现沟槽的微观形貌特征。

三、技术优势

3.1 沟槽结构适配性

针对芯片晶圆沟槽的高深宽比(可达 20:1)、窄缝(宽度<1μm)等特征,白光干涉仪通过优化光学系统景深(>50μm)与照明角度(采用斜射光源减少侧壁遮挡),可有效捕捉沟槽底部与侧壁的反射信号,避免传统光学测量中的 “阴影效应”,实现沟槽全结构的轮廓测量,包括侧壁角度(测量误差<0.5°)与底部圆角(分辨率≤50nm)等细节。

3.2 高精度参数检测

采用高数值孔径物镜(100×,NA=0.95)与亚像素边缘识别算法,横向分辨率可达 0.05μm,纵向测量精度 ±1nm,可精准量化沟槽的深度偏差(≤3nm)、宽度一致性(偏差<50nm)及表面粗糙度(Ra<0.5nm),满足 7nm 及以下制程芯片对沟槽精度的严苛要求。

3.3 高效全域表征

支持最大 2mm×2mm 的单次扫描范围,结合快速图像拼接技术,可在 5 分钟内完成整片 8 英寸晶圆的沟槽阵列测量,同步获取沟槽的分布均匀性、局部缺陷(如侧壁凹陷、底部凸起)等全域数据,测量效率较原子力显微镜提升 10 倍以上,适配批量生产的快速质检需求。

四、应用实例

某芯片制造企业对 14nm 制程晶圆的浅沟槽隔离结构(STI)进行检测,沟槽设计深度 300nm、宽度 200nm。采用白光干涉仪配置 50× 物镜(视场 0.5mm×0.5mm)与沟槽测量模式,结果显示:实际沟槽深度为 298±2nm,宽度偏差最大 8nm,侧壁垂直度 89.3°,局部区域因刻蚀不均出现底部 1.5nm 的凸起缺陷。基于测量数据调整刻蚀等离子体功率后,沟槽深度一致性提升至 99.7%,侧壁垂直度改善至 89.8°,芯片漏电率降低 22%。

五、结语

白光干涉仪在芯片晶圆沟槽 3D 轮廓测量中展现出显著优势,其对沟槽结构的适配性、高精度参数检测能力及高效全域表征特性,为芯片晶圆沟槽的工艺优化与质量管控提供了可靠技术支撑,助力提升集成电路的制造精度与性能稳定性。

大视野 3D 白光干涉仪:纳米级测量全域解决方案​

突破传统局限,定义测量新范式!大视野 3D 白光干涉仪凭借创新技术,一机解锁纳米级全场景测量,重新诠释精密测量的高效精密。

三大核心技术革新​

1)智能操作革命:告别传统白光干涉仪复杂操作流程,一键智能聚焦扫描功能,轻松实现亚纳米精度测量,且重复性表现卓越,让精密测量触手可及。​

2)超大视野 + 超高精度:搭载 0.6 倍镜头,拥有 15mm 单幅超大视野,结合 0.1nm 级测量精度,既能满足纳米级微观结构的精细检测,又能无缝完成 8 寸晶圆 FULL MAPPING 扫描,实现大视野与高精度的完美融合。​

3)动态测量新维度:可集成多普勒激光测振系统,打破静态测量边界,实现 “动态” 3D 轮廓测量,为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

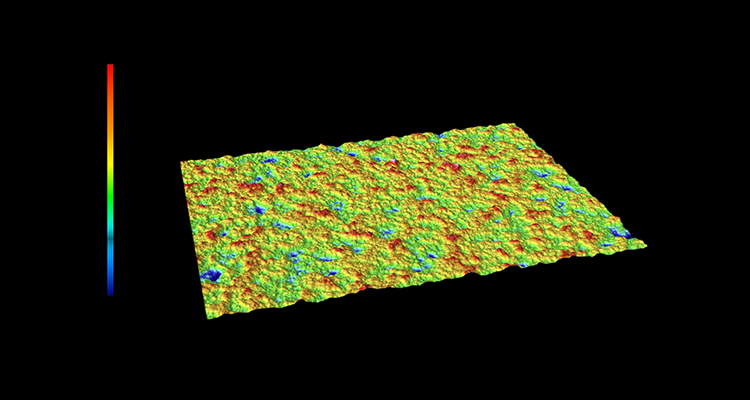

1)硅片表面粗糙度检测:凭借优于 1nm 的超高分辨率,精准捕捉硅片表面微观起伏,实测粗糙度 Ra 值低至 0.7nm,为半导体制造品质把控提供可靠数据支撑。​

(以上数据为新启航实测结果)

有机油膜厚度扫描:毫米级超大视野,轻松覆盖 5nm 级有机油膜,实现全区域高精度厚度检测,助力润滑材料研发与质量检测。​

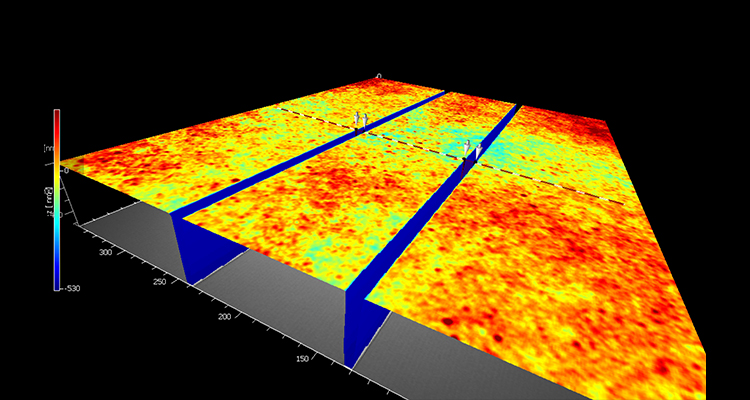

高深宽比结构测量:面对深蚀刻工艺形成的深槽结构,展现强大测量能力,精准获取槽深、槽宽数据,解决行业测量难题。​

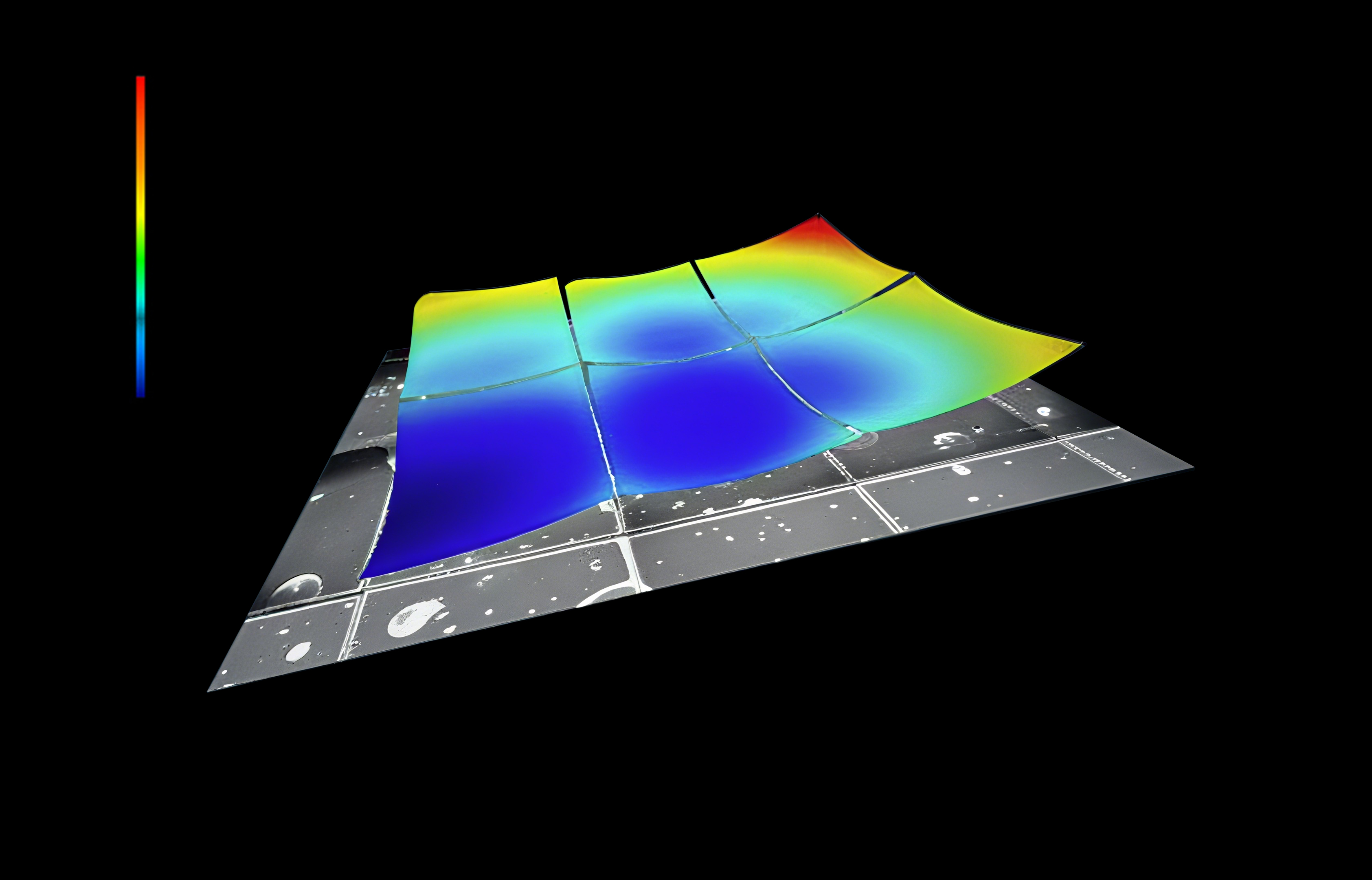

分层膜厚无损检测:采用非接触、非破坏测量方式,对多层薄膜进行 3D 形貌重构,精准分析各层膜厚分布,为薄膜材料研究提供无损检测新方案。​

新启航半导体,专业提供综合光学3D测量解决方案!
