交换机提供业务可靠性的部署模式有哪些，技术原理是什么

交换机提供业务可靠性的部署模式主要有链路冗余、设备冗余和网关冗余三大类，它们协同工作以确保网络的高可用性。下面我将为你解释这些模式及其技术原理。

一、链路冗余技术

链路冗余的核心思想是为数据通道提供备份，防止单条链路故障导致通信中断。

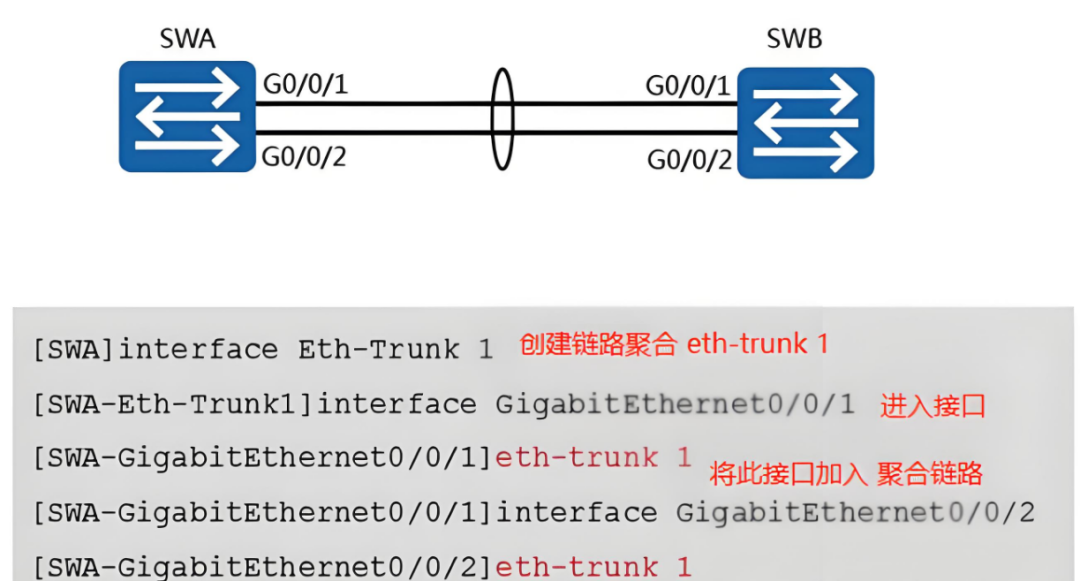

1、链路聚合（如Eth-Trunk/LACP）

• 原理：

将多条物理链路捆绑成一个逻辑链路组。它不仅增加总带宽（各成员链路带宽之和），还提供冗余备份——当一条物理链路故障时，流量会自动切换到其他正常链路。常见的协议有静态聚合和基于IEEE 802.3ad的LACP（链路聚合控制协议），后者可以自动协商和维护聚合状态。

• 负载均衡：

流量会基于源/目的IP、MAC或端口等哈希算法在成员链路上分担，避免单条链路拥塞。

2、生成树协议（STP/RSTP/MSTP）

• 原理：

通过阻塞冗余链路来消除网络环路，并在主路径故障时自动启用备份路径。其收敛时间通常在秒级。RSTP（快速生成树）和MSTP（多实例生成树）是STP的改进版本，提供了更快的收敛速度和更复杂的网络适应能力。

3、专用环网协议（如RRPP、Smart Link、ERPS）

• 原理：

这类协议为环形或链式拓扑设计，能提供毫秒级或亚秒级的快速故障收敛。例如，RRPP（快速环网保护协议）在监测到以太环网链路故障时，会迅速启用备份路径，极大减少网络中断时间。

二、设备冗余技术

设备冗余旨在避免单台网络设备故障导致的服务中断。

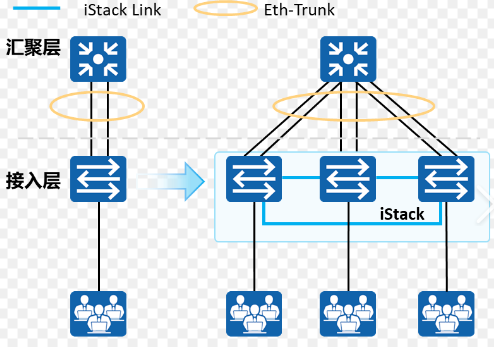

1、堆叠技术

• 主控备份：

堆叠系统有唯一的主交换机（Master），其余成员作为备用（Slave）。主设备故障时，系统会自动快速选举新的主设备（通常在秒级内），接替工作且业务不中断。

• 原理：

将多台物理交换机通过专用线缆或业务口连接，虚拟化成一台逻辑设备进行统一管理。这不仅简化了配置，还实现了1:N的设备级冗余备份。

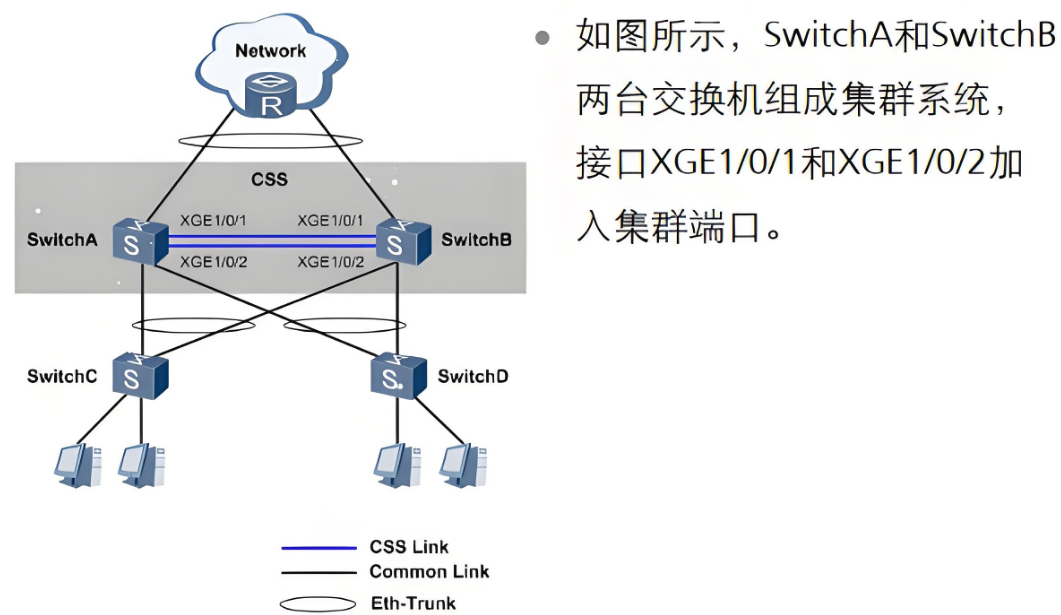

2、集群交换系统（CSS）

• 原理：

主要面向高端框式交换机，通过专用的集群卡或线缆将两台交换机连接成一个逻辑实体，提供更高的带宽和可靠性，其概念与堆叠类似，但通常用于核心层大型设备。

3、关键部件冗余

高端交换机本身也具备硬件冗余能力，如冗余主控板、电源和风扇。这些部件支持热插拔，故障时能自动切换，提供硬件级的高可靠性。

三、网关冗余技术

网关冗余确保作为网络出口“关卡”的网关设备不会成为单点故障。

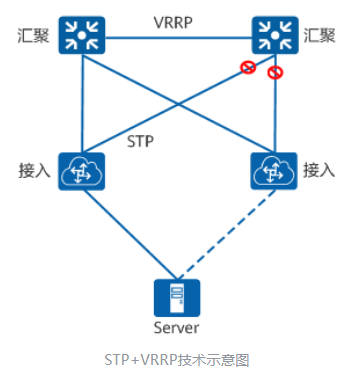

1、VRRP/HSRP协议

其中一台设备作为Master（主）负责转发流量，其他设备作为Backup（备）处于就绪状态。

当Master设备故障时，Backup设备会自动接管虚拟IP地址，继续为终端提供网关服务，从而保证业务不中断。VRRP 是通用标准协议，而HSRP 是思科的私有协议。

• 原理：

将多台物理路由器/三层交换机组合成一个虚拟路由器，并拥有一个共同的虚拟IP地址作为终端设备的默认网关。终端设备只需指向这个虚拟IP。

四、协同与增强技术

许多现代可靠性技术需要相互配合，并提供更精细的控制。

1、BFD（双向转发检测）

原理：这是一个通用的毫秒级链路故障检测协议。它本身不提供冗余功能，但可以为其他路由协议（如OSPF、BGP）或冗余协议（如VRRP）提供超快速的故障检测。一旦BFD检测到故障，会立即通知上层协议触发收敛，从而将整体故障恢复时间缩短到毫秒级。

2、M-LAG（跨设备链路聚合）

原理：可以理解为跨设备的链路聚合。它允许两台独立的交换机（通常是堆叠或集群之外的技术）在逻辑上作为一台设备，与下游设备（如服务器、交换机）建立链路聚合组。M-LAG在提供链路冗余和负载均衡的同时，实现了设备级冗余，因为下游设备的双归链路分别连接到两台不同的上游设备。

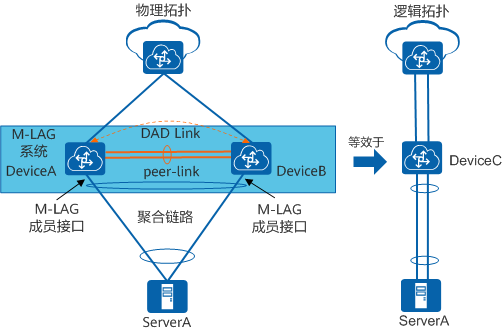

M-LAG组网示意图

为了更直观地对比这些技术，请看下表。

举例：

在实际网络部署中，通常需要组合使用多种技术来构建端到端的高可靠性网络：

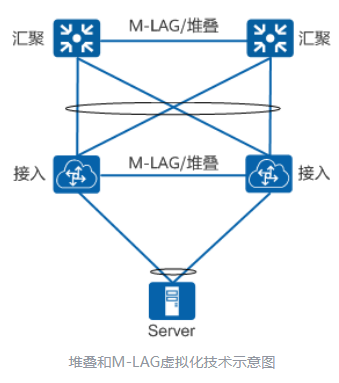

1. 1、接入层：可采用 STP/MSTP 防止环路，部署 堆叠 (iStack/IRF) 提高设备可靠性，并通过 跨设备链路聚合 双归上行到汇聚层。

1. 2、汇聚/核心层：除了堆叠或集群，还会部署 VRRP 实现网关冗余，并利用 BFD 与动态路由协议（如OSPF）联动，实现路由的快速收敛。
2. 3、重要服务器接入：通常采用 LACP 模式链路聚合，同时连接到两台不同的接入或汇聚交换机，形成 M-LAG 方式，实现服务器接入的高可靠性。
