【新启航】白光干涉仪在碳膜沉积与刻蚀后的 3D 轮廓测量

摘要：本文研究白光干涉仪在碳膜沉积与刻蚀后的 3D 轮廓测量中的应用，解析其工作原理与技术特点，通过实际案例验证其对碳膜表面复杂形貌的精准测量能力，为碳膜相关器件的制造质量控制提供技术支撑。

关键词：白光干涉仪；碳膜；沉积与刻蚀；3D 轮廓测量

一、引言

碳膜因具备优异的力学、电学性能，在微电子、光学等领域应用广泛。碳膜的沉积与刻蚀工艺直接决定其表面 3D 轮廓，而轮廓精度对器件的性能稳定性至关重要。由于碳膜厚度薄、刻蚀结构细微，传统测量方法易产生误差或损伤膜层。白光干涉仪凭借非接触、高精度特性，成为碳膜沉积与刻蚀后 3D 轮廓测量的理想选择。

二、白光干涉仪工作原理

白光干涉仪基于宽带光源的低相干干涉特性实现三维测量。其核心过程为：将白光分解为参考光与测量光，测量光照射碳膜表面后反射，与参考光在干涉仪中形成干涉条纹。通过纵向扫描系统调节光程差，仅当两束光程差接近零时产生清晰干涉信号。利用相位解包裹算法对干涉条纹的强度与相位信息进行分析，可精确计算碳膜表面各点的高度值，重建出纳米级分辨率的 3D 轮廓。

三、技术优势

3.1 薄膜特性适配性

针对碳膜的薄型化特点，白光干涉仪可通过调节光学系统的焦距与光强，避免基底信号对膜层测量的干扰，实现对纳米级碳膜厚度及刻蚀深度的精准检测。

3.2 非接触保护能力

采用光学遥感式测量，无需与碳膜表面接触，可有效避免传统接触式测量对脆弱碳膜造成的划伤或脱落，保障膜层结构完整性。

3.3 全域形貌捕捉

单次测量可覆盖毫米级至微米级的碳膜区域，同步获取沉积均匀性、刻蚀沟槽深度、边缘陡直度等全域轮廓参数，为工艺优化提供全面数据支撑。

四、应用实例

某实验室对沉积厚度为 200nm 的类金刚石碳膜进行刻蚀工艺后，采用白光干涉仪进行 3D 轮廓检测。设置 20× 物镜与 512×512 像素分辨率，对刻蚀后的 100μm×100μm 区域扫描。测量结果显示：碳膜沉积厚度偏差控制在 ±5nm 内，刻蚀沟槽的深度精度达 ±2nm，成功识别出局部区域因刻蚀气体分布不均导致的 5% 厚度偏差。基于该数据调整沉积功率与刻蚀时间参数后，碳膜的厚度均匀性提升至 98%。

五、结语

白光干涉仪在碳膜沉积与刻蚀后的 3D 轮廓测量中表现出显著的技术优势，其高精度、非接触及全域检测能力，可有效满足碳膜器件的精密制造需求，为提升碳膜基器件的性能与可靠性提供关键检测技术保障。

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

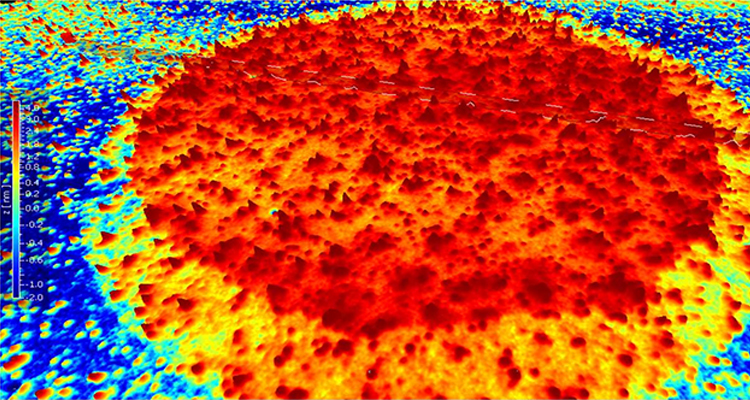

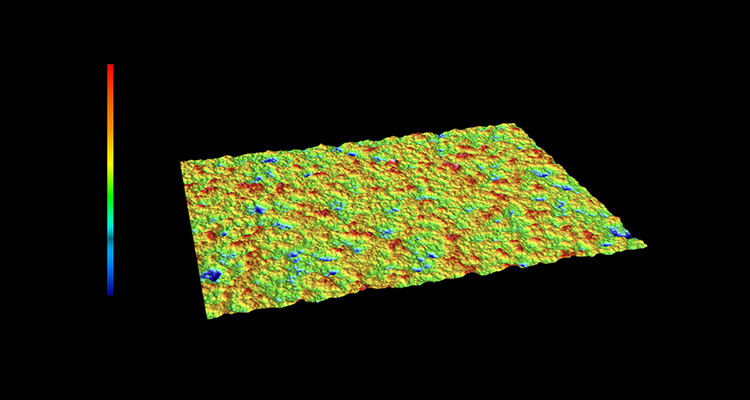

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

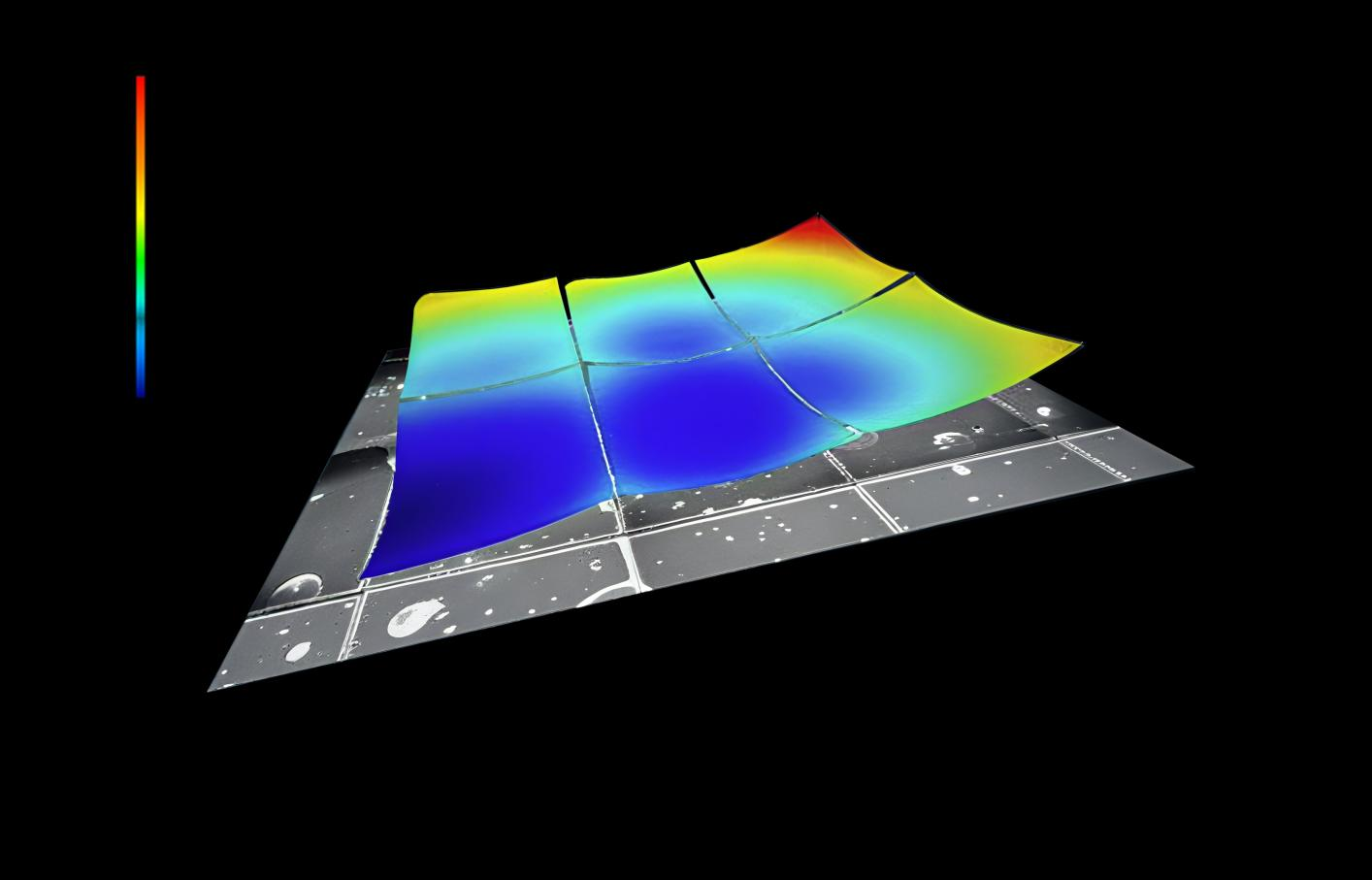

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

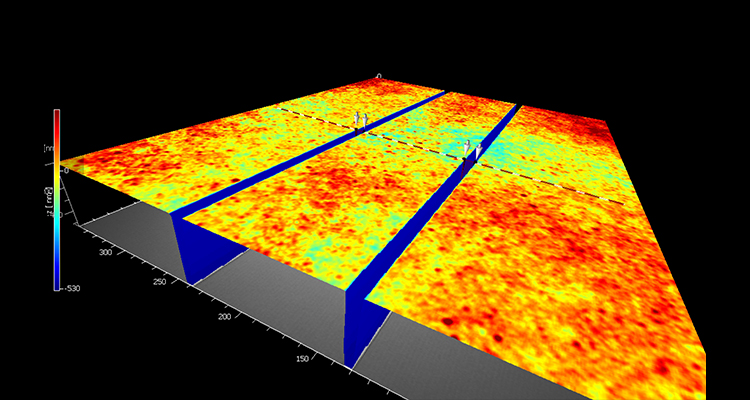

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​
