[新启航]新能源汽车驱动电机壳体冷却水道孔深光学 3D 轮廓测量 - 激光频率梳 3D 轮廓技术

一、引言

新能源汽车驱动电机壳体冷却水道孔（直径 3-8mm，长径比 5-18，多为密集弯扭孔系，壁厚 3-5mm）是电机散热核心，孔深偏差＞4μm 或内壁凹凸＞2μm 会导致冷却液流速不均，引发电机温升超 15℃。传统检测依赖水压测试与工业 CT，前者仅能判断密封性，无法量化孔深，后者检测耗时超 10min 且孔深误差＞5μm，难以适配批量生产。激光频率梳 3D 轮廓技术凭借密集弯扭孔适配与高效高精度优势，突破冷却水道孔检测的效率与精度瓶颈，为电机热管理系统质量管控提供可靠方案。

二、检测原理与弯扭孔系适配系统设计

（一）核心检测原理

依托激光频率梳 “等间隔频率梳齿” 的光频基准特性，将水道孔深与弯扭轮廓测量转化为动态光程差的精准解析。锁模飞秒脉冲经分束器形成探测光与参考光，探测光通过柔性探头沿弯扭孔道聚焦于孔底，反射光随孔深及走向变化产生光程差，与参考光在平衡探测器形成干涉信号。依据v_N = Nf_{\text{rep}} + f_{\text{ceo}}频率公式提取相位信息，结合弯扭轨迹解算重构 3D 轮廓，孔深测量精度达 0.09μm 量级。

（二）弯扭孔系专用系统构建

系统采用中心波长 1550nm 飞秒激光频率梳（重复频率 200MHz），搭配直径 2.2mm 的柔性光纤探头（弯曲半径≥6mm），适配弯扭孔道探测。通过六轴联动平台驱动实现 0.06mm 步距的轨迹扫描（线速度 1.2mm/s），结合 10 通道高速数据采集卡（采样率 5GS/s），单壳体全孔系检测耗时≤45s。针对铝合金（ADC12）孔壁特性，增设 12nm 带宽滤光片与防反射膜，信噪比提升 40%。

三、水道孔检测的关键技术突破

（一）密集弯扭轨迹适配与遮挡消除

开发孔系轨迹预演算法，通过三维建模获取弯扭参数，实时调整探头偏转角度（范围 ±30°），消除孔系密集分布导致的遮挡。结合非球面聚光镜组，将光斑直径压缩至 16μm，在长径比 18 的 Φ4mm 弯扭孔检测中，孔壁数据完整度达 99.2%，检测覆盖率提升至 100%。

（二）薄壁适配误差补偿

研发壁厚 - 频率联动校准模块，实时修正f_{\text{rep}}与f_{\text{ceo}}漂移（补偿响应时间＜0.5ms），抵消六轴运动误差与 ±2.5℃温度波动影响。实验显示，补偿后孔深测量重复性误差从 0.5μm 降至 0.13μm，弯扭段轮廓分辨率达 0.25μm。

四、精度验证与工程应用

（一）精度校准结果

以标准弯扭孔量规（孔深偏差 ±0.15μm）校准，系统孔深测量误差≤±0.24μm，可清晰识别铣削加工的内壁纹路（深度 1.2μm）。与高精度三坐标测量机对比，检测一致性达 99.4%，效率较工业 CT 提升 13 倍。

（二）实际应用案例

在某型纯电汽车驱动电机壳体（Φ6mm 主水道，8 个 Φ3mm 分支孔，长 80mm）检测中，成功检出 0.3μm 的孔深锥度偏差与 1.8μm 的内壁凸起，检测结果通过热循环试验验证。在批量检测中，该技术实现 100% 孔系筛查，误判率控制在 0.2% 以下，较水压测试降低 86%。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

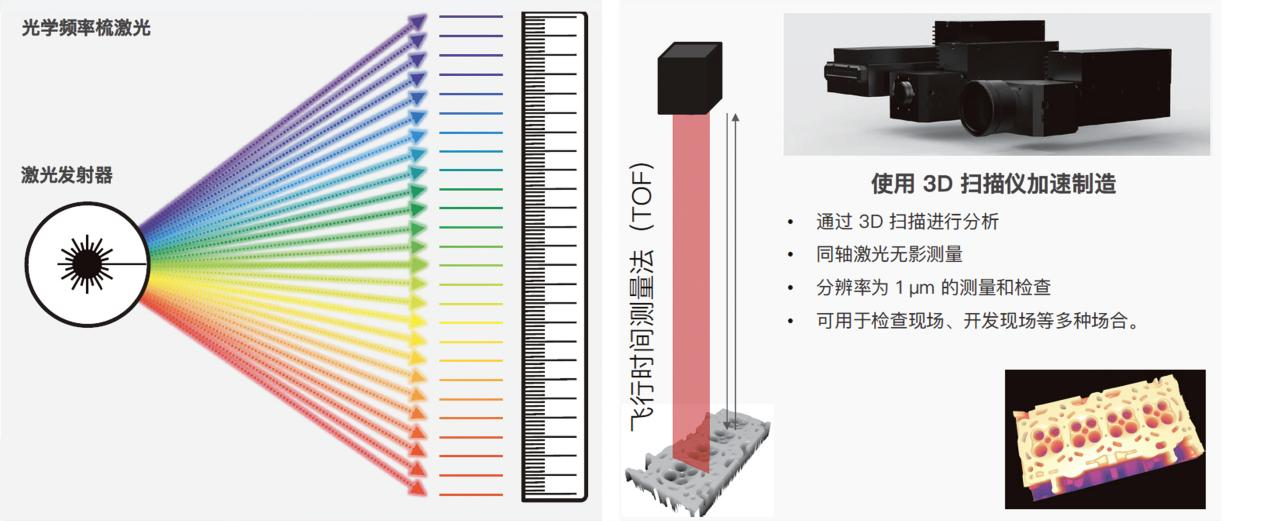

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

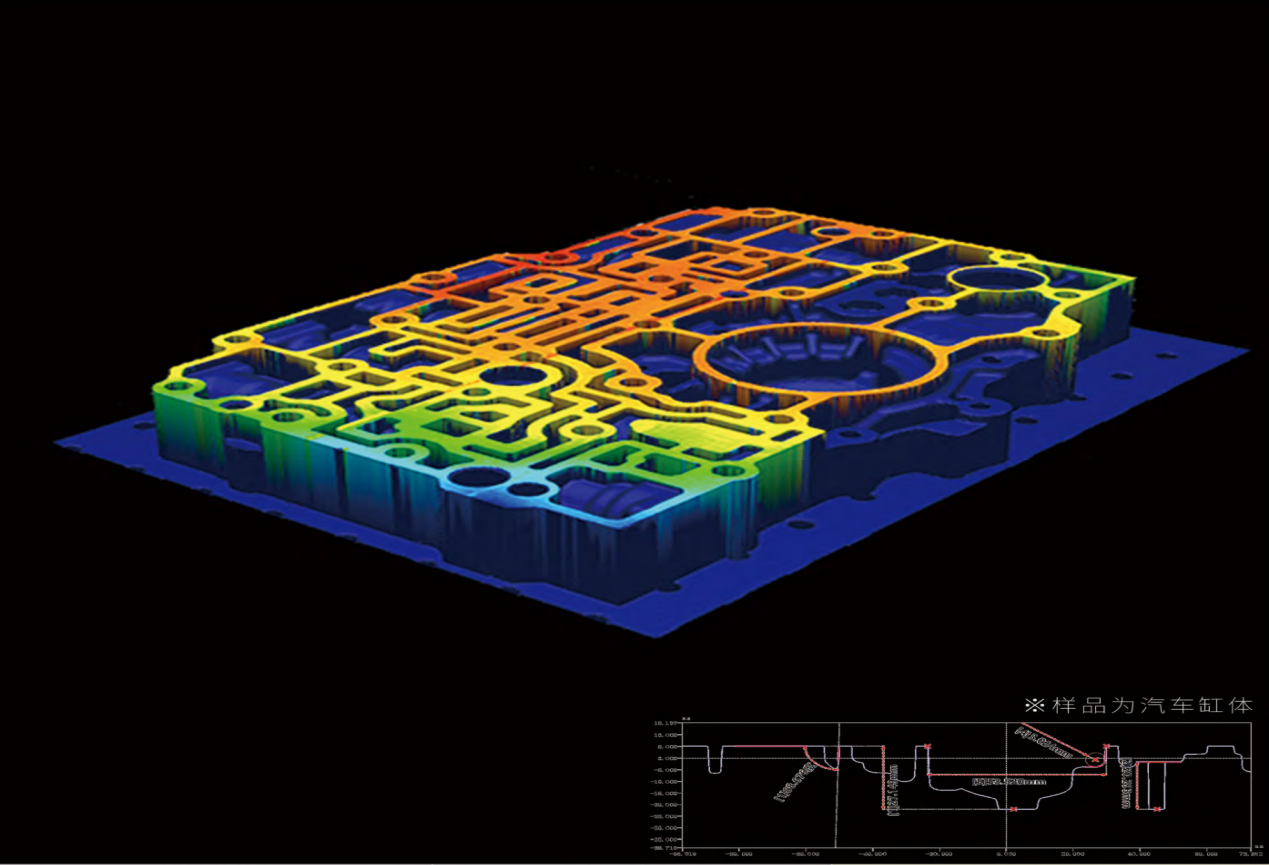

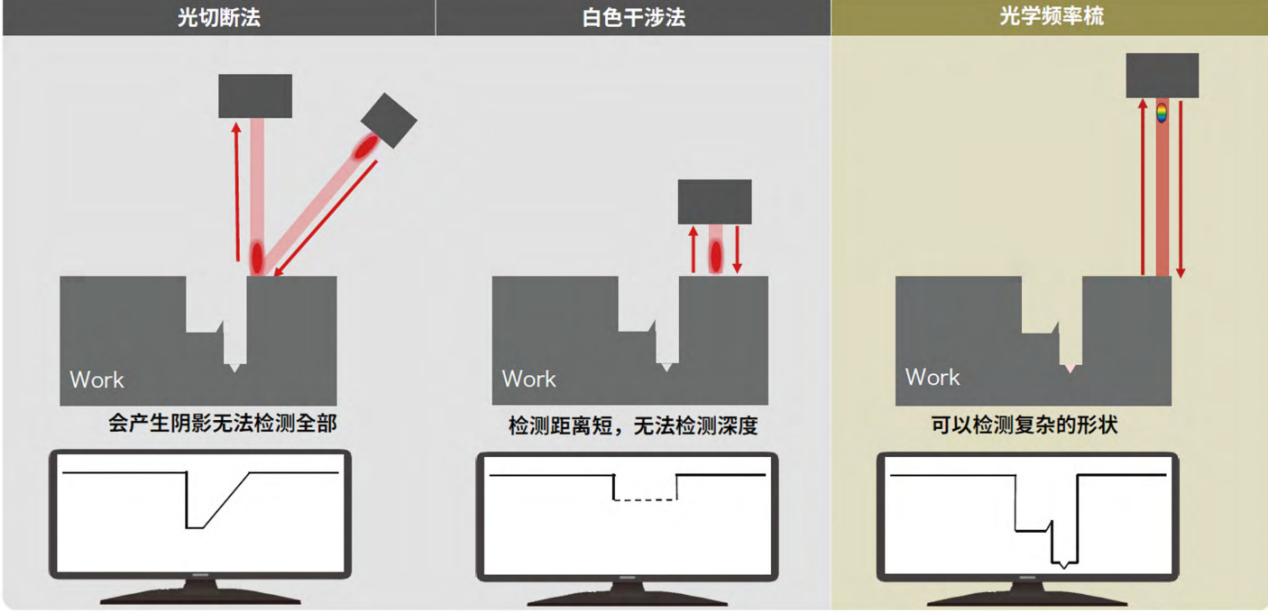

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

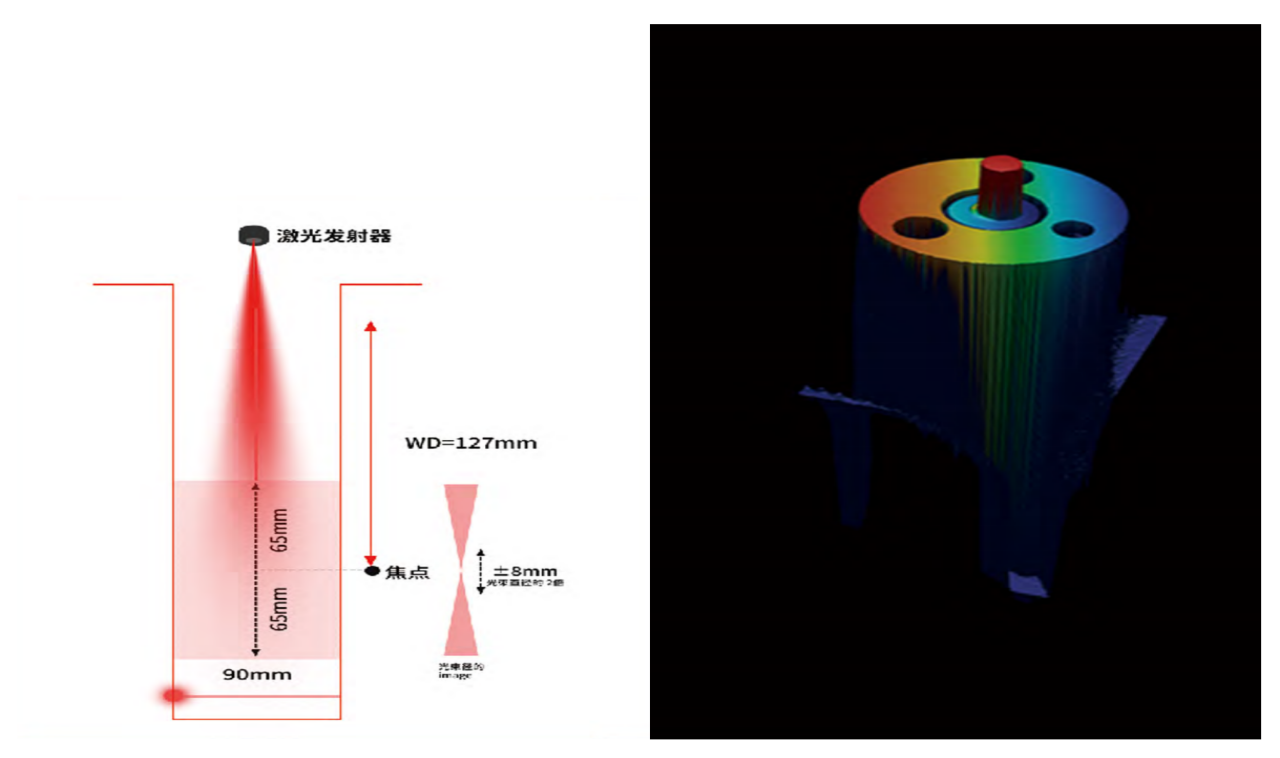

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

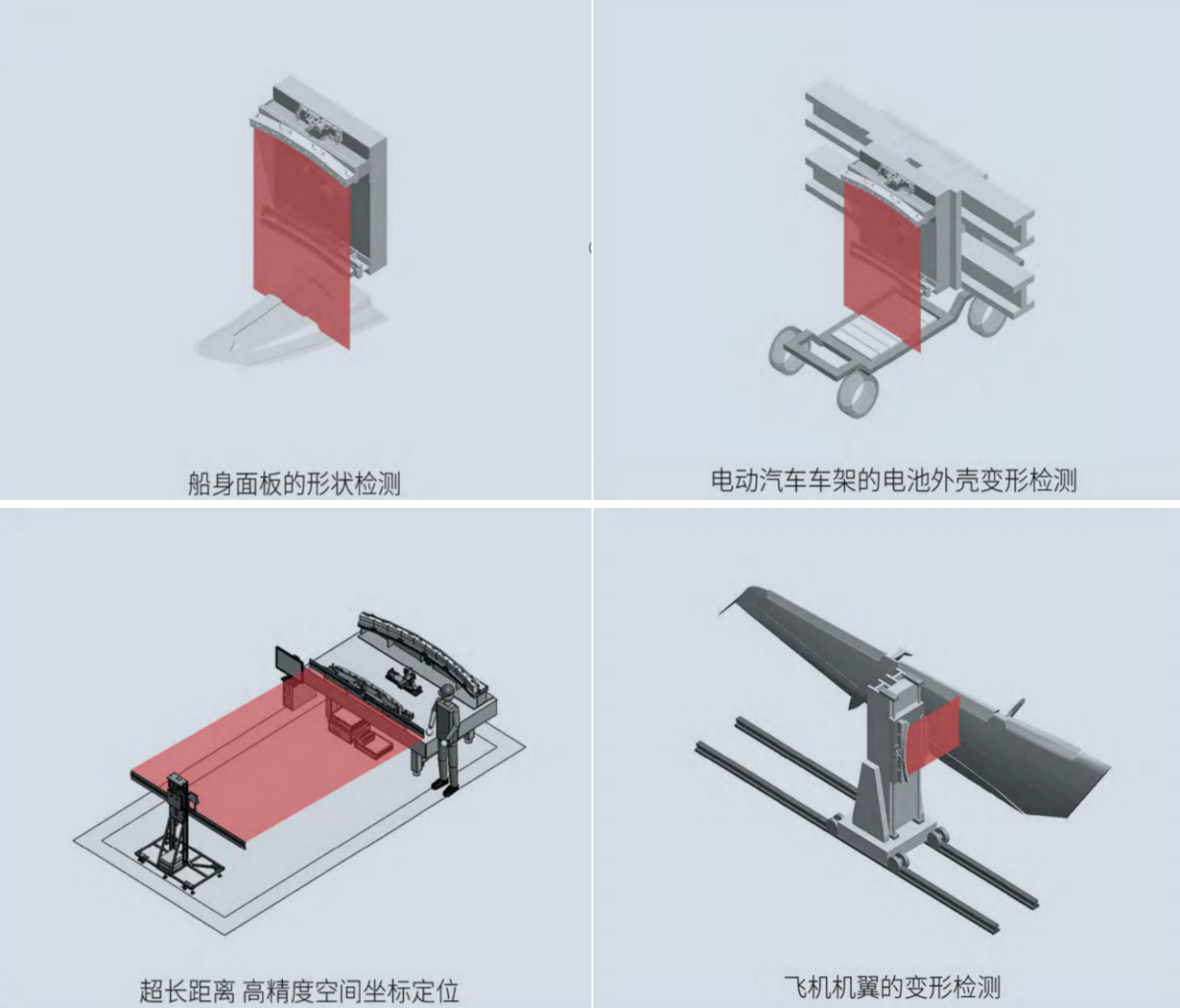

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
