探地雷达在路基检测中的应用：施工质量管理、隐蔽病害排查与监测

探地雷达（GPR）凭借无损、高效、高分辨率的优势，已成为路基检测的重要技术之一，可覆盖新建路基质量管控、在役路基隐患排查、特殊路基专项检测等全生命周期场景。

一、核心应用场景

（一）新建路基：施工过程质量管控

新建路基需重点把控“分层压实度”与“结构层厚度”两大指标，传统钻孔检测存在随机性强、破坏结构的问题，探地雷达可实现连续无损检测，弥补传统方法短板。

1.分层压实度检测

应用逻辑：路基填土压实度与介电常数正相关（压实度越高，颗粒越密实，介电常数越稳定），探地雷达通过高频天线（1.2-2.0GHz）捕捉不同压实层的反射波特征，判断是否存在“虚铺厚度超标”“压实度不足”等问题。

2.结构层厚度复核

应用逻辑：根据雷达波在不同结构层（如级配碎石底基层、水泥稳定碎石基层）的传播速度差异，计算各层厚度（厚度=传播时间×波速/2），验证是否符合设计要求。

（二）在役路基：隐蔽病害排查与监测

在役路基受行车荷载、环境因素影响，易产生空洞、含水率异常、基层脱空等隐蔽病害，探地雷达可在不中断交通的前提下，精准定位病害位置与规模，为养护提供依据。

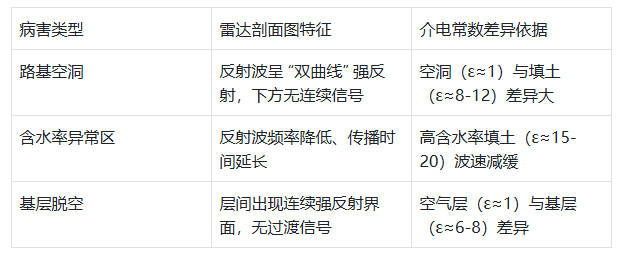

1.典型病害识别特征

2.病害发展监测

应用延伸：对已发现的病害区域，可定期（如每年1次）采用相同参数（天线频率、波速标定值）复测，通过对比反射波特征变化，判断病害是否扩大。例如某市政道路K1+200段2021年检测发现直径1.0m的空洞，2023年复测显示空洞直径扩大至1.8m，及时触发注浆加固，避免路面塌陷事故。

（三）特殊路基：专项检测难题突破

特殊路基（软土路基、冻土路基、盐渍土路基）因地质条件复杂，传统检测难度大，探地雷达可针对性解决核心问题。

1.软土路基：含水率与分布范围检测

应用痛点：软土路基易因含水率过高导致沉降，传统钻孔仅能获取单点含水率，难以反映整体分布。

GPR解决方案：采用400MHz低频天线探测深层（3-5m）软土分布，通过介电常数反演含水率（软土ε≈20-30，远高于正常填土）。某沿海高速软土路基检测中，探地雷达精准圈定软土分布范围约1.2万㎡，为换填处理方案提供数据支撑

2.冻土路基：冻融界面与冰夹层识别

应用逻辑：冻土冻结状态下ε≈3-5，融化后ε≈15-20，冰夹层ε≈3-4（与冻土接近但反射波更强）。探地雷达通过1.2GHz天线可识别冻融界面深度，监测季节性冻融变化。在青藏高原某冻土路段检测中，发现K25+300段存在2处冰夹层（深度1.2-1.5m），为避免冬季冻胀、夏季融沉，施工单位采用保温层铺设处理，后期监测显示路基稳定性显著提升。

二、应用中的关键技术要点

（一）天线频率选择

浅层检测（0.5-2m）：优先选用600MHz-1.0GHz高频天线，分辨率高（可达2-5cm），适合基层厚度、浅层脱空检测；

深层检测（2-5m）：选用200-400MHz低频天线，穿透力强，适合软土分布、深层空洞检测；

特殊场景：冻土路基需兼顾穿透深度与分辨率，常用250&700MHz双频天线，平衡检测精度与深度需求。

（二）数据解译准确性保障

多源数据融合：结合路基设计图纸（结构层厚度、填土类型）、地质勘察报告（土层分布），避免误判（如将路基中的碎石块误判为空洞）；

多方法验证：对雷达识别的异常区域，采用钻孔（验证深度与规模）、瑞利波法（辅助判断压实度）交叉验证

环境因素修正：雨天、高温天气会影响介电常数，检测需避开恶劣天气，或在数据处理时加入环境修正系数（如温度每升高10℃，介电常数约降低3%-5%）。

（三）干扰因素排除

电磁干扰：避开高压线（距离≥50m）、通信基站附近检测，数据处理时采用“频率滤波+均值滤波”消除电磁噪声；

路面杂物：检测前清理路面碎石、积水，避免杂物导致天线与路面贴合不紧密，影响信号采集（贴合度需≥95%，可通过实时信号波形监测）。
