稳联技术Profinet转EtherCAT协议转换网关在伦茨i500变频器实时控制中的应用配置

此案例展现了西门子可编程逻辑控制器（PLC）利用Profinet转EtherCAT网关达成与变频器连接的配置状况。在此情境下，变频器作为EtherCAT从站，通过与网关构建连接的方式接入Profinet网络环境。左对齐居中对齐右对齐无阴影有阴影删除更多1可编程逻辑控制器（PLC）配置方面，开启PLC组态软件，创建新项目并导入网关通用站描述（GSD）文件，在网络视图里添加网关设备，搭建其与PLC的过程现场总线以太网（Profinet）连接。左对齐居中对齐右对齐无阴影有阴影删除更多2在成功导入网关GSD文件之后，需精准填写设备名称与IP地址，并恰当设定数据的输入输出长度。左对齐居中对齐右对齐无阴影有阴影删除更多3网关配置方面，开启网关配置软件“EtherCATManager”，新建项目并选取PN2ECAT。添加采集模块的电子设备描述（ESI）文件，将从站设备纳入网关配置之中。左对齐居中对齐右对齐无阴影有阴影删除更多4对网关于Profinet侧的设备名称与IP地址予以配置。把从站设备录入网关组态。依照实际设备型号选取适配的设备。左对齐居中对齐右对齐无阴影有阴影删除更多5系统操作流程中，需为各PDO添加参数。部分参数已在相关文件中固化，当前操作无法更改。添加参数后，要全面细致核查，确保参数准确无误。确认无误后，将配置信息下载至网关，保证系统后续稳定运行。左对齐居中对齐右对齐无阴影有阴影删除更多6至此，网关的全部配置工作顺利完成。配置期间，各项参数均按照既定标准精确设定，每个步骤都严谨操作且进行了反复核对。配置完成后，可依据网关指示灯的状态来判断通讯是否正常。具体来讲，当PWR、OK、RUN、SYS指示灯亮起时，表明网关与相关设备通讯正常，系统能够稳定运行，数据可在网络中实现顺畅的传输与交互。本案例借助Profinet转EtherCAT网关，成功达成了西门子PLC对伦茨i500变频器的高精度控制，此方案尤其适用于对快速动态响应有要求的工业驱动场景。在实际应用过程中，需依据具体负载特性（例如恒转矩或变转矩）对变频器的PI参数以及网关的滤波设置进行调整，从而优化控制性能。稳联技术Profinet转EtherCAT协议转换网关在伦茨i500变频器实时控制中的应用配置

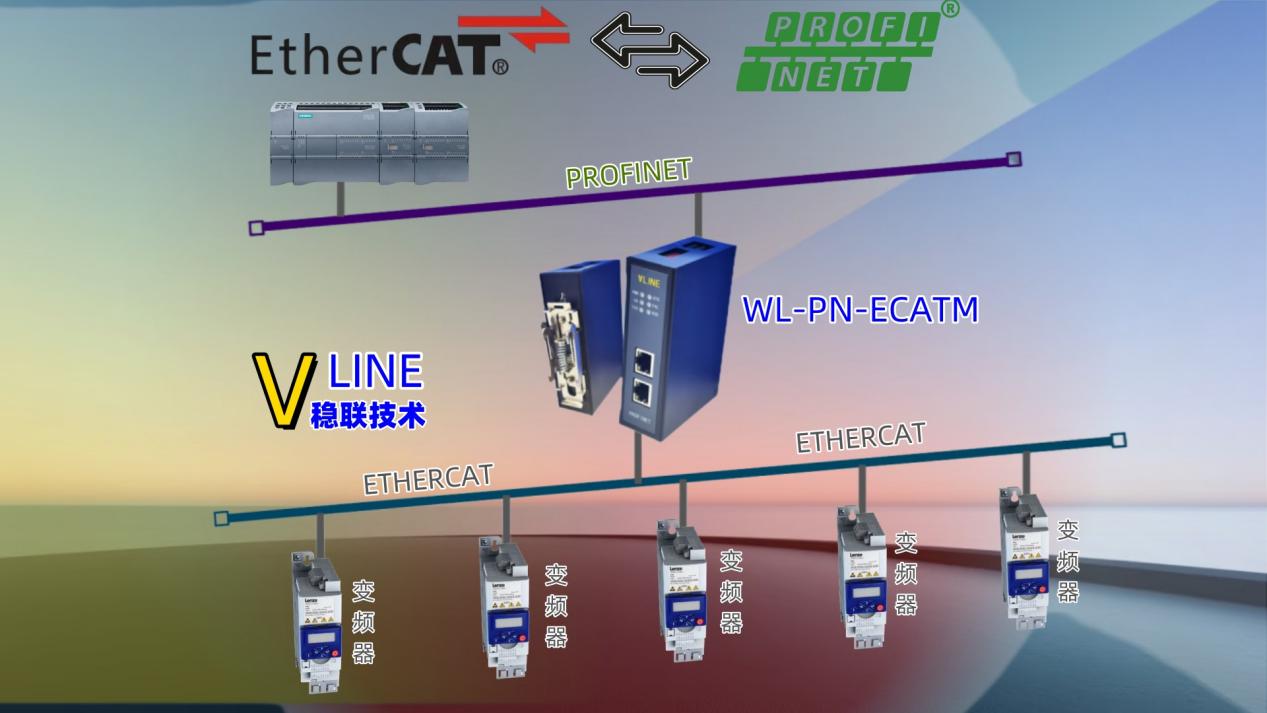

此案例展现了西门子可编程逻辑控制器（PLC）利用Profinet转EtherCAT网关达成与变频器连接的配置状况。在此情境下，变频器作为EtherCAT从站，通过与网关构建连接的方式接入Profinet网络环境。

1

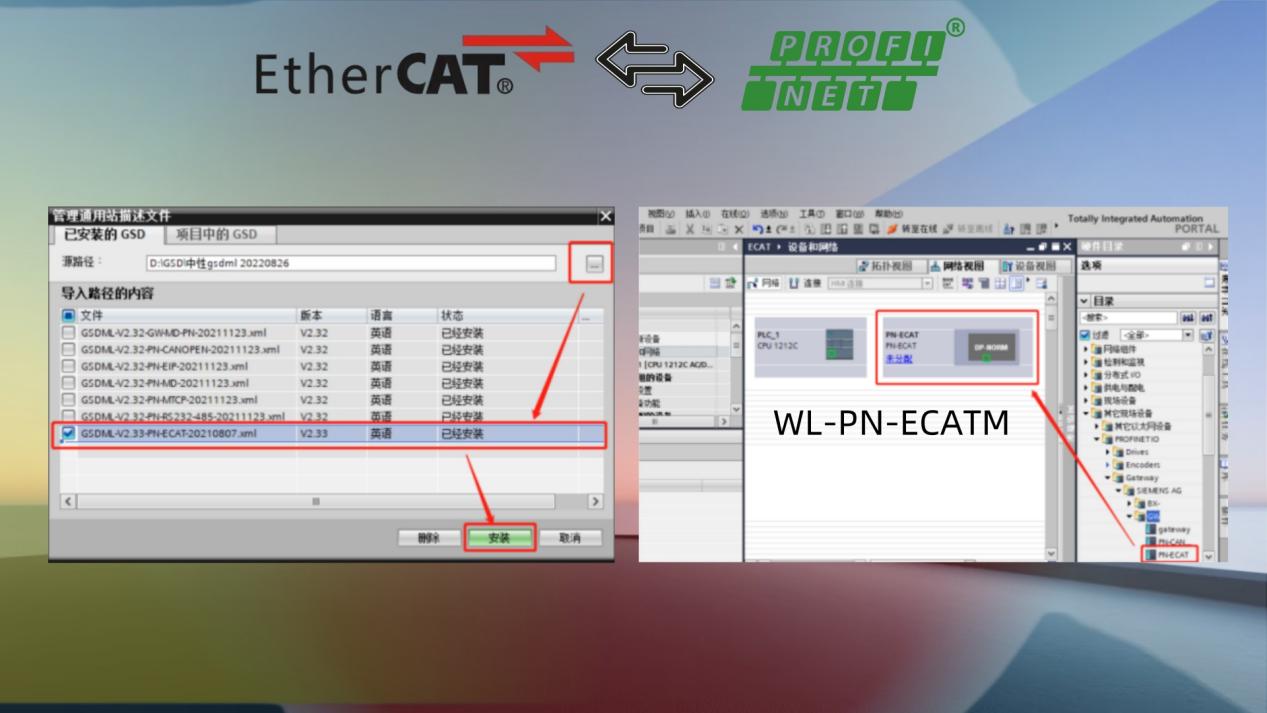

可编程逻辑控制器（PLC）配置方面，开启PLC组态软件，创建新项目并导入网关通用站描述（GSD）文件，在网络视图里添加网关设备，搭建其与PLC的过程现场总线以太网（Profinet）连接。

2

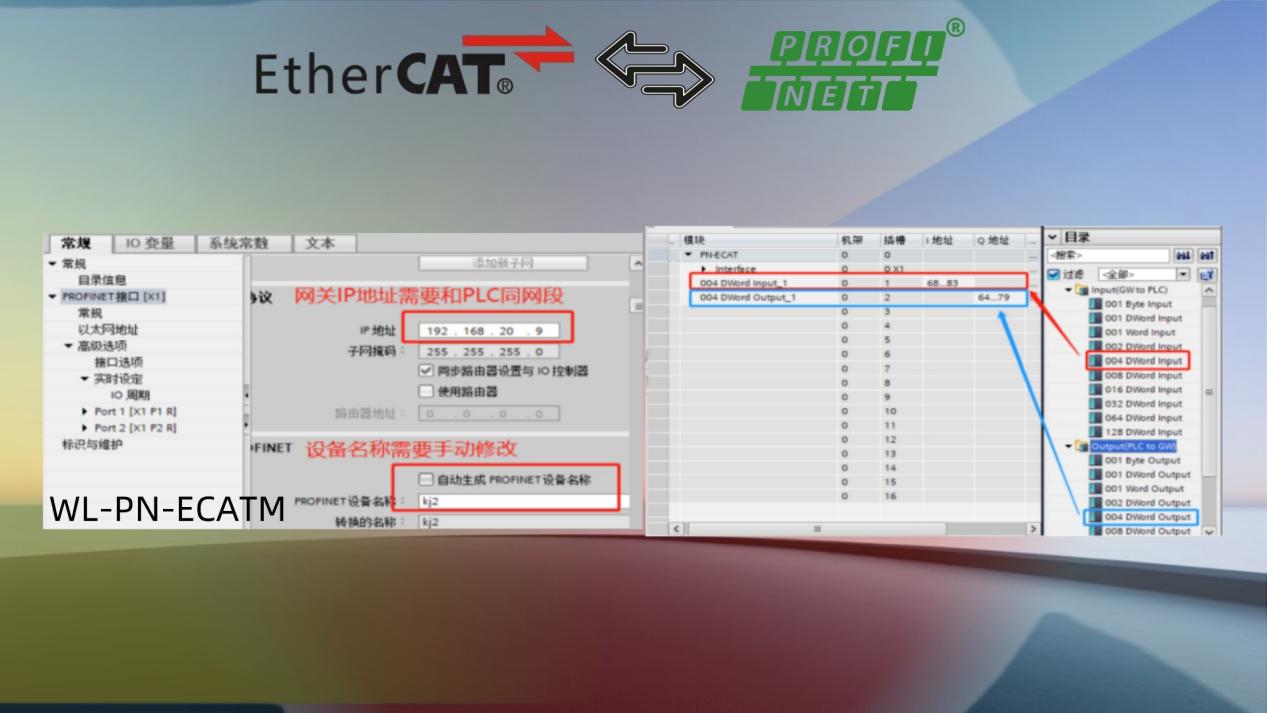

在成功导入网关GSD文件之后，需精准填写设备名称与IP地址，并恰当设定数据的输入输出长度。

3

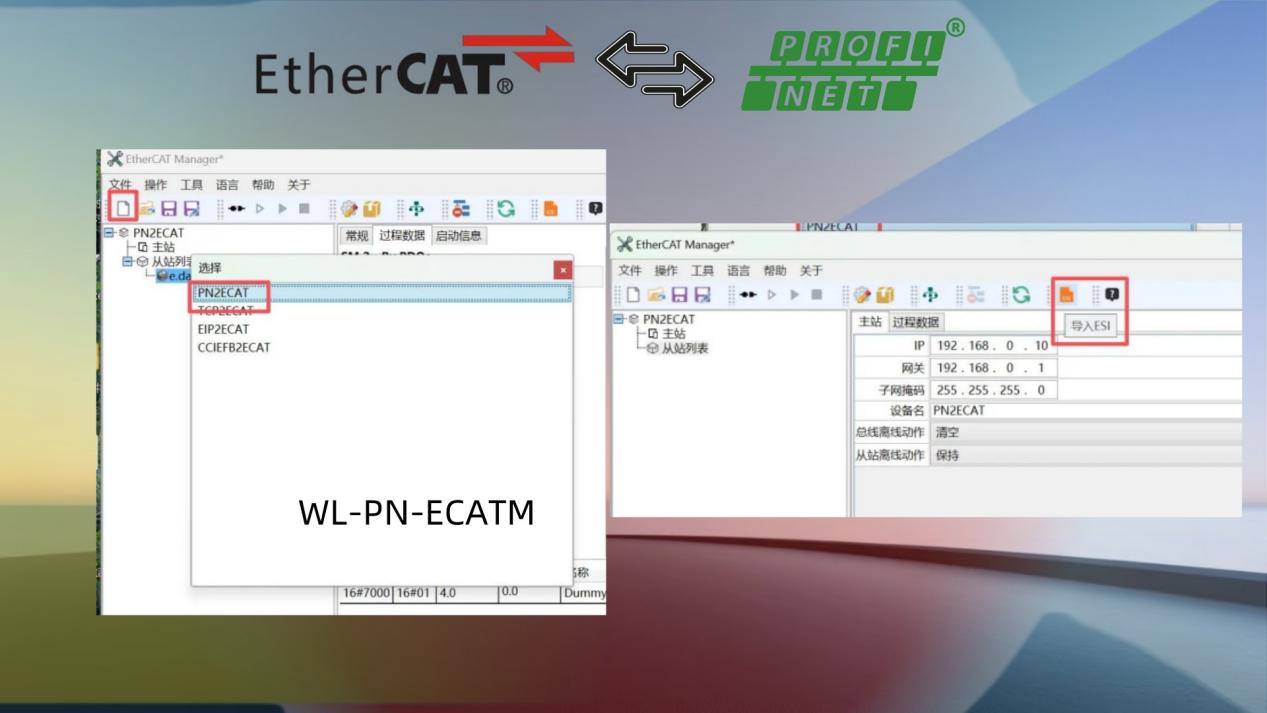

网关配置方面，开启网关配置软件“EtherCATManager”，新建项目并选取PN2ECAT。添加采集模块的电子设备描述（ESI）文件，将从站设备纳入网关配置之中。

4

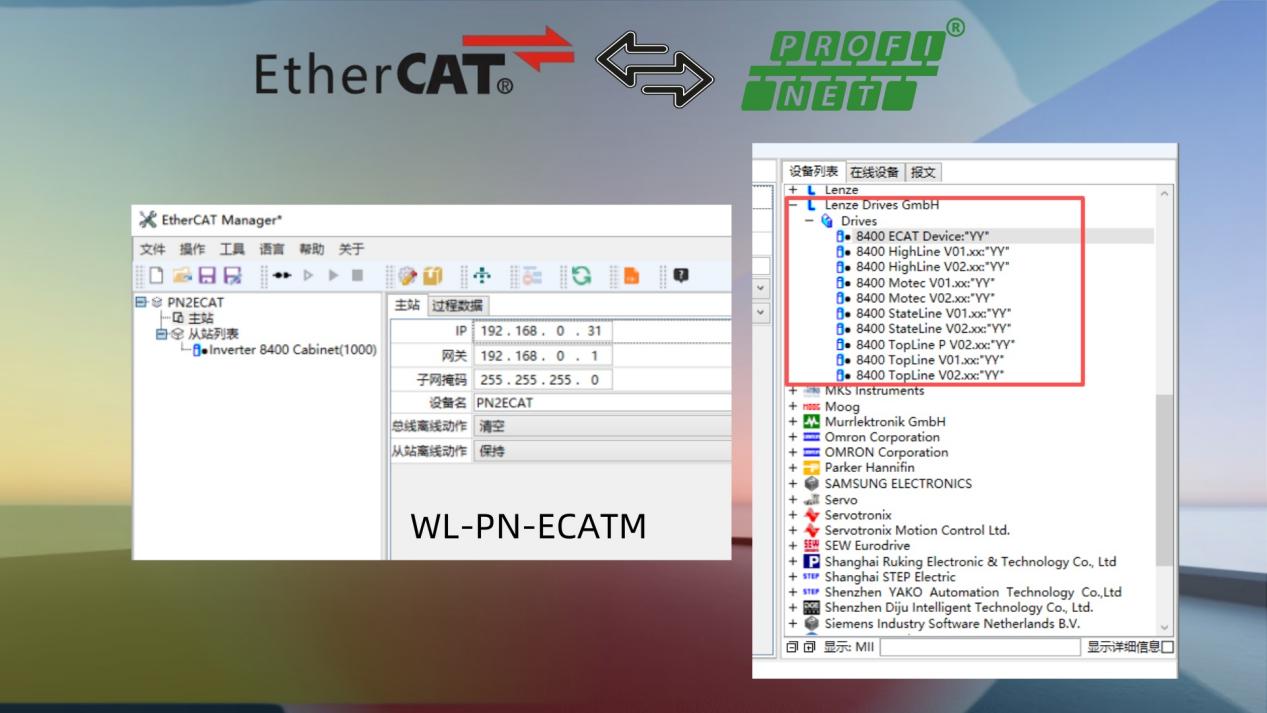

对网关于Profinet侧的设备名称与IP地址予以配置。把从站设备录入网关组态。依照实际设备型号选取适配的设备。

5

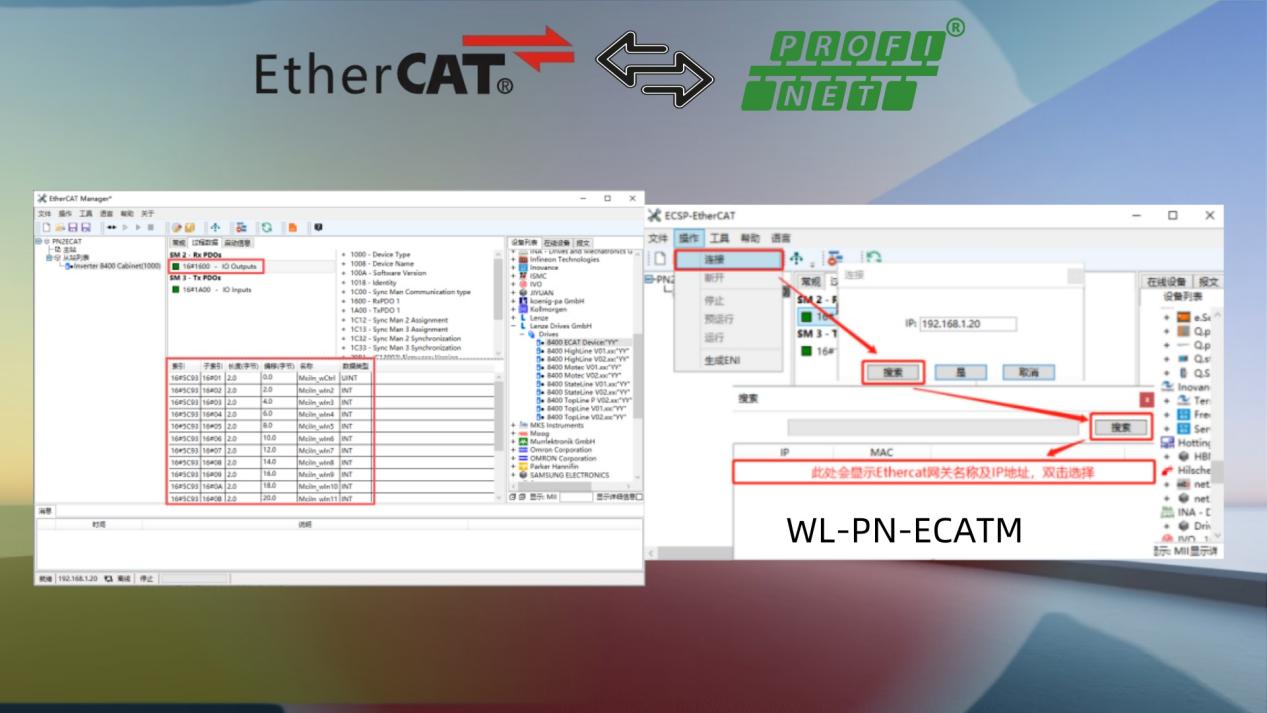

系统操作流程中，需为各PDO添加参数。部分参数已在相关文件中固化，当前操作无法更改。添加参数后，要全面细致核查，确保参数准确无误。确认无误后，将配置信息下载至网关，保证系统后续稳定运行。

6

至此，网关的全部配置工作顺利完成。配置期间，各项参数均按照既定标准精确设定，每个步骤都严谨操作且进行了反复核对。配置完成后，可依据网关指示灯的状态来判断通讯是否正常。具体来讲，当PWR、OK、RUN、SYS指示灯亮起时，表明网关与相关设备通讯正常，系统能够稳定运行，数据可在网络中实现顺畅的传输与交互。

本案例借助Profinet转EtherCAT网关，成功达成了西门子PLC对伦茨i500变频器的高精度控制，此方案尤其适用于对快速动态响应有要求的工业驱动场景。在实际应用过程中，需依据具体负载特性（例如恒转矩或变转矩）对变频器的PI参数以及网关的滤波设置进行调整，从而优化控制性能。
