【新启航】敦煌莫高窟的壁画的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

敦煌莫高窟壁画是世界文化遗产的重要组成，具有材质脆弱（颜料层、地仗层易风化脱落）、画面复杂（线条笔触精细、色彩层次丰富）及环境敏感性（石窟温湿度、光照波动致病害加剧）特点，传统数字化手段易损伤壁画且难以完整保留三维细节。本文以激光三维扫描仪为核心工具，系统梳理莫高窟壁画光学三维扫描测量逆向全流程，解析针对石窟环境与壁画特性的无损预处理、参数优化、数据精细处理及纹理还原技术要点，验证该技术在壁画逆向中误差≤±0.012mm 的精度优势，为莫高窟壁画数字化存档、病害监测及修复保护提供技术支撑。

一、引言

莫高窟壁画跨越千年，涵盖佛教故事、社会生活等题材，其线条走势、色彩晕染、表面肌理承载着极高的历史与艺术价值。传统拍照仅能记录二维图像，接触式测量可能破坏脆弱颜料层，且无法捕捉颜料凸起、细微裂痕等三维信息。激光三维扫描仪凭借非接触式测量（扫描距离 100-500mm）、高分辨率（≤0.006mm）及低环境干扰特性，可在石窟现场无物理接触采集壁画三维数据，完整还原壁画艺术形态与病害特征，成为莫高窟壁画逆向工程与文化遗产保护的关键技术手段。

二、扫描前准备：石窟环境适配与壁画保护

2.1 壁画无损预处理与环境控制

针对莫高窟壁画特性制定专项方案：对颜料层稳定的壁画（如唐代岩彩壁画），用软毛刷（刷毛硬度≤2H）配合低压压缩空气（压力≤0.06MPa）轻柔清理表面浮尘，避免损伤风化层；对颜料层脱落风险高的壁画（如宋代彩绘壁画），采用无尘布蘸取去离子水（湿度≤15%）局部擦拭，防止颜料晕染；在壁画边缘非图案区（如石窟壁留白处）贴附直径 1.5mm 的可移除定位标记点，标记点采用无酸低粘胶，扫描后无残留，间距根据壁画尺寸设定（小型壁画间距 3-5mm，大型壁画间距 8-12mm），辅助多区域数据拼接。同时，搭建临时环境调控系统，将石窟内温度控制在 19-21℃、湿度 42%-44%，光照强度≤300lux，避免环境因素加剧壁画病害。

2.2 激光三维扫描仪校准流程

选用精度 ±0.002mm 的标准壁画纹理试块（含 0.005mm、0.01mm 深度纹理及多色阶图案）对激光三维扫描仪（高精度桌面式激光扫描仪，标称精度 ±0.008mm）进行术前校准：将标准试块固定在防震平台（振动幅度≤0.0005mm）上，模拟石窟光照环境，扫描仪沿垂直于试块平面方向采集数据，通过校准软件对比扫描数据与标准试块的纹理深度、色彩偏差，计算深度与色彩补偿值，确保设备实际扫描误差≤±0.008mm。根据壁画精度需求，将扫描分辨率设为 0.005mm（线条、纹理密集区）或 0.01mm（大面积色块区），激光功率调至 30%（避免强光加速颜料褪色、地仗层脱水），扫描速度初始设为 0.8mm/s，平衡精度与文物保护。

三、扫描测量过程：参数动态优化与壁画特征采集

3.1 基于壁画细节的参数调整

针对壁画不同区域特征优化参数：扫描线条密集区（如人物衣纹、经文文字）时，将分辨率提升至 0.004mm，扫描速度降至 0.5-0.7mm/s，开启线条增强算法，确保笔触宽度（≥0.08mm）、深度数据清晰，检测误差≤±0.003mm；扫描色彩晕染区（如天空、山水背景）时，分辨率保持 0.005mm，扫描速度提升至 1.0-1.2mm/s，调整激光光斑大小至 0.008mm，避免光斑过大导致色彩边界模糊；扫描病害区域（如颜料龟裂、地仗层起翘）时，搭配显微扫描镜头，调整扫描仪角度至 25°-35°，确保激光束捕捉裂痕深度（≥0.004mm）与宽度，病害边缘误差≤±0.002mm。

3.2 多区域数据采集与拼接技术

采用 “分块扫描 + 纹理对齐” 策略：将壁画按图案逻辑分为人物区、背景区、边缘区，每块扫描区域尺寸控制在 40cm×40cm 以内，相邻区域重叠率≥65%（线条密集区重叠率≥75%）；数据拼接采用 “标记点 + 纹理特征匹配” 双重方式：先通过定位标记点完成粗拼接（误差≤±0.009mm），再提取壁画中稳定纹理（如重复图案、固定线条）进行精校准，确保拼接后图案无错位、线条连续，最终拼接误差控制在 ±0.006mm 内，形成完整壁画点云模型，点云密度在细节密集区达 450 点 /mm²，色块区达 220 点 /mm²，确保艺术细节与病害特征完整保留。

四、数据处理与模型重建：精度把控与纹理还原

4.1 点云数据优化处理

使用 Geomagic Wrap 软件对原始点云数据专项处理：通过自适应滤波算法去除离群点（误差＞±0.007mm 的噪点），同时保留壁画表面颜料凸起、细微裂痕等特征，避免滤波导致细节丢失；采用基于细节密度的局部采样算法，细节密集区、病害区保留 99% 数据，色块平缓区精简 68%-72%，减少数据量的同时保障关键信息完整性；针对壁画与石窟壁衔接盲区，采用相邻纹理插值算法填充数据，空洞填充误差≤±0.004mm，确保点云模型连续。

4.2 壁画三维模型重建与纹理还原

采用 “三维形态重建 + 彩绘映射” 协同技术：先以壁画边缘基准线建立坐标系，基于 NURBS 曲面重构技术生成壁画平面三维形态，调整控制点（细节密集区控制点密度为色块区的 3.5 倍），使重构曲面与点云数据偏差≤±0.009mm，平面度误差≤±0.004mm；将扫描同步采集的纹理信息与三维模型对齐，通过色彩校正算法（参照石窟现场高清色彩参照图）还原壁画原始色调，确保色彩偏差≤ΔE 1.0；模型重建后，通过视觉对比（与实物壁画逐区域比对）与精度检测（关键线条尺寸误差≤±0.005mm），确保模型完整保留壁画的三维形态、线条笔触、色彩层次及病害特征，满足莫高窟壁画数字化存档、病害监测与修复保护需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

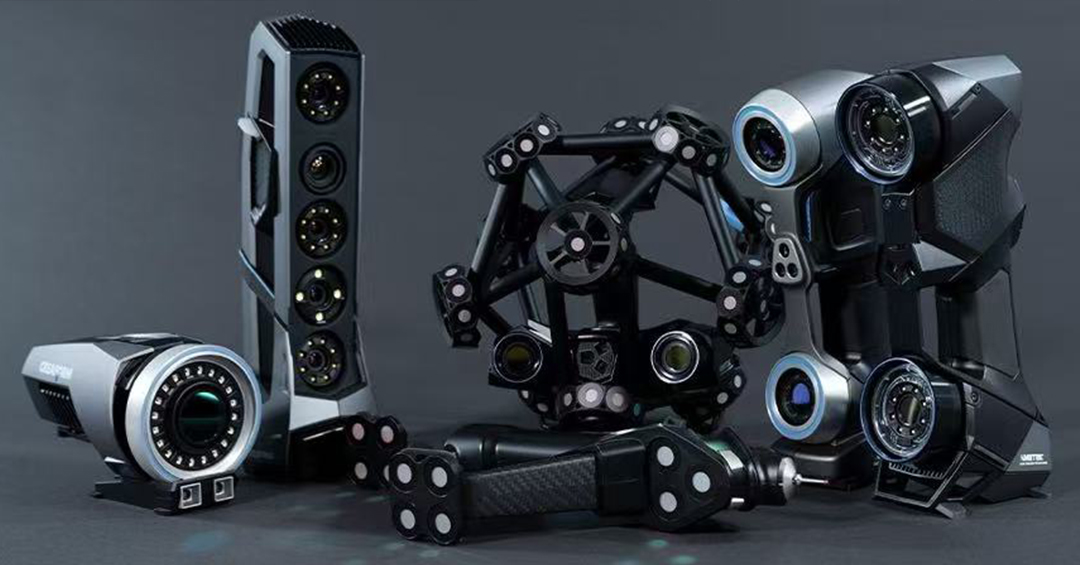

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

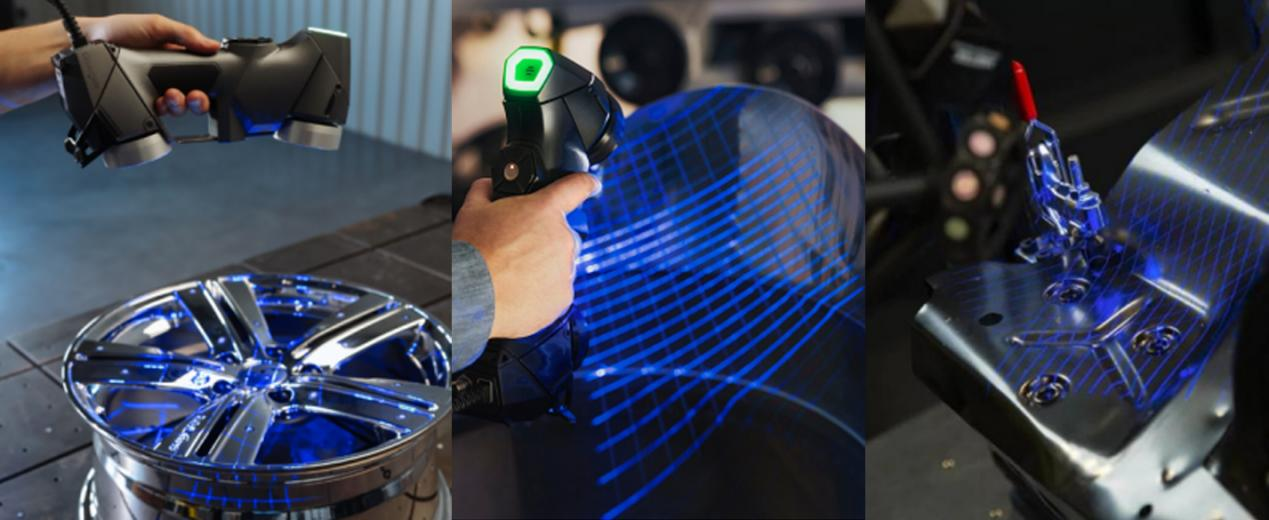

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

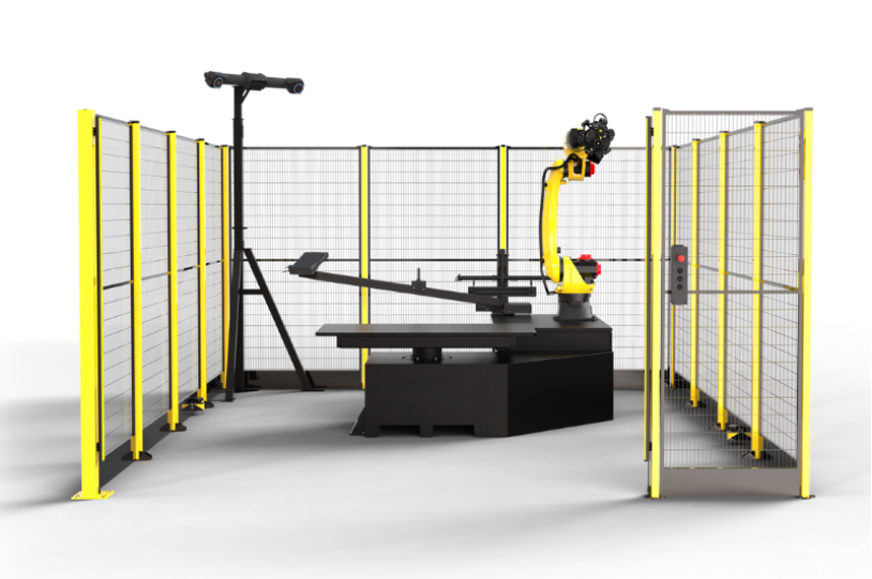

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

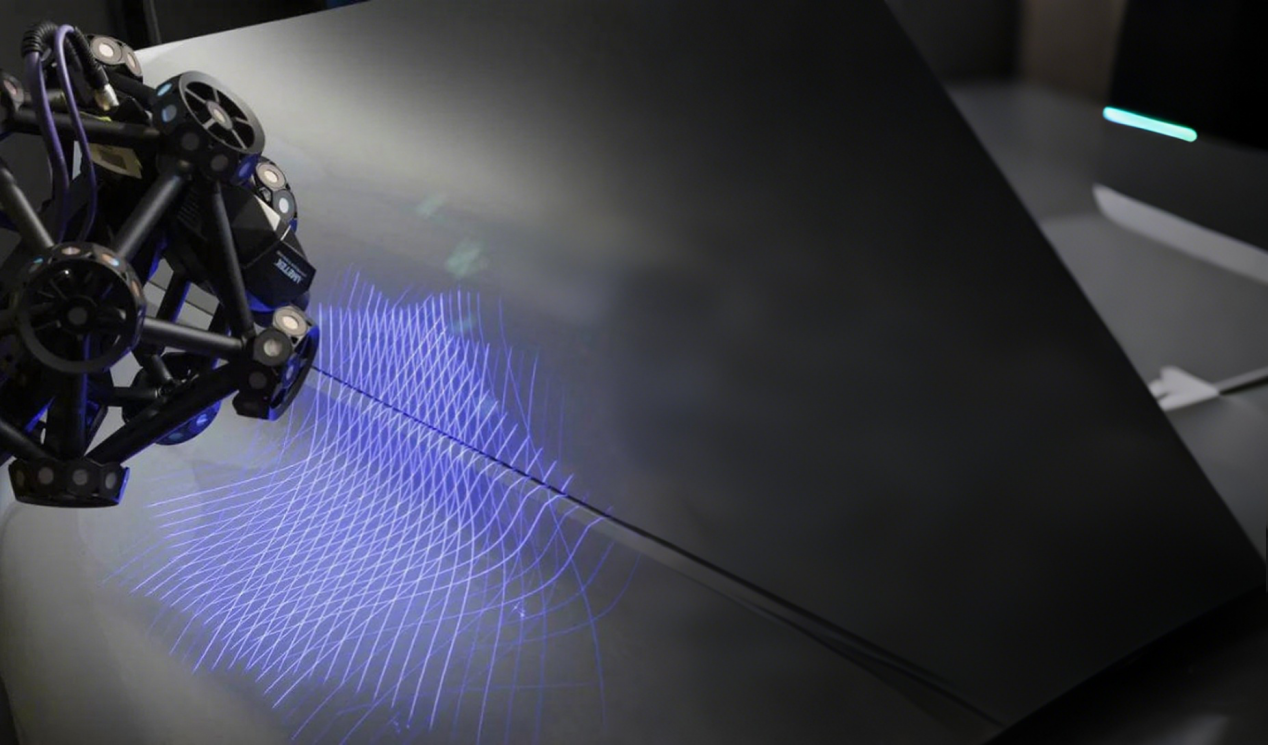

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

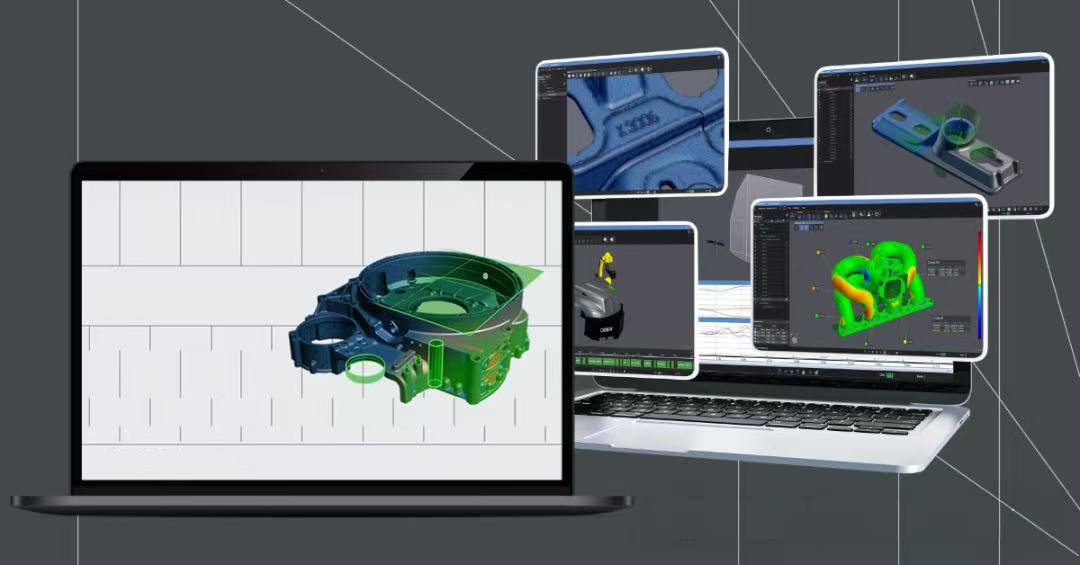

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
