[新启航]白光干涉仪在纳米压印光刻后的 3D 轮廓测量

引言

纳米压印光刻（Nanoimprint Lithography, NIL）作为低成本、高分辨率的纳米制造技术，通过模板物理压印将纳米级图形转移至聚合物或金属薄膜，广泛应用于微纳光学、存储器件等领域。其压印后图形的线宽一致性、深度均匀性、侧壁垂直度等参数直接影响器件性能，例如纳米光栅的衍射效率对深度偏差的敏感度可达 0.1%。传统测量方法中，扫描电镜（SEM）虽能提供二维形貌，但无法量化深度信息；原子力显微镜（AFM）效率低，难以覆盖大面积压印均匀性。白光干涉仪凭借非接触、高精度、三维成像的特性，成为纳米压印光刻后 3D 轮廓测量的核心工具，为压印压力优化、模板磨损评估提供关键数据支撑。

纳米压印光刻后测量的核心需求

纳米压印光刻后测量需满足三项关键指标：一是全参数同步表征，需同时获取线宽（误差 <±5nm）、深度（精度 <±1nm）、侧壁倾角（偏差 <±0.5°）、表面粗糙度（Ra<0.5nm），尤其需捕捉因模板压力不均导致的图形深度梯度；二是大面积均匀性评估，需覆盖至少 1cm×1cm 压印区域，确保深度均匀性 3σ<3nm，线宽均匀性 3σ<5nm；三是材料兼容性保障，测量过程需避免压印胶（如 PMMA、SU-8）因机械或光学作用发生形变，单样品测量时间 < 10 分钟。

接触式测量易造成纳米结构坍塌（如高宽比 > 5 的纳米柱），光学轮廓仪对透明材料的深度测量误差大，均无法满足需求。白光干涉仪的技术特性恰好适配这些测量难点。

白光干涉仪的技术适配性

三维轮廓精准重建能力

白光干涉仪的垂直分辨率达 0.1nm，横向分辨率 0.3μm，通过垂直扫描干涉（VSI）模式可完整重建纳米压印图形的三维形貌。其采用的相位解包裹算法能精准区分压印胶与基底界面，计算图形深度（重复性误差 <0.5nm）；通过面扫描模式获取百万级像素点数据，生成粗糙度、平面度等参数，清晰识别因模板磨损导致的局部深度偏差（>2nm）。例如，对 100nm 深的纳米沟槽，可量化其底部平整度（PV 值 < 5nm）和侧壁倾斜角（偏差 < 0.3°），满足微纳光学器件的精度要求。

材料与工艺兼容性

针对纳米压印常用的透明聚合物材料（如 PMMA 折射率 1.49），白光干涉仪可通过调整光源波长（500-600nm）匹配其光学特性，避免多光束干涉导致的深度测量误差。非接触测量模式不会破坏压印胶与基底的结合力，尤其适合柔性基底（如 PET 薄膜）上的压印图形测量。通过优化照明强度（10-30mW），可在低反射率表面（反射率 <5%）获取信噪比> 30dB 的干涉信号，确保纳米级参数的稳定提取。

高效批量检测能力

通过大视场物镜（视场直径 > 10mm）与快速扫描技术，白光干涉仪可在 5 分钟内完成 2cm×2cm 区域的三维成像，相比 AFM 效率提升 50 倍以上。软件支持自动识别图形特征（如纳米孔阵列的孔径、间距），生成统计分布图，直观呈现压印压力不均导致的参数梯度变化（如边缘深度比中心浅 3nm）。

具体测量流程与关键技术

测量系统配置

需配备中等数值孔径物镜（NA=0.5-0.8）平衡分辨率与视场（单视场 500μm×500μm）；采用高稳定性白光 LED 光源（色温 6500K），确保大面积照明均匀性；Z 向扫描范围≥200nm，步长 0.1nm 以覆盖纳米级深度变化。测量前用标准纳米台阶样板（50nm 深度，100nm 线宽）校准，确保尺寸偏差 < 1nm。

数据采集与处理流程

样品固定在真空载物台后，系统自动对焦至压印图形区域，扫描获取三维干涉数据。数据处理包括三步：一是背景扣除，去除基底面形误差对深度测量的影响；二是特征提取，计算线宽、深度、粗糙度等参数，生成 3D 形貌图；三是工艺分析，与设计值比对，标记因模板缺陷导致的超差区域（如深度偏差 > 5%）。

典型应用案例

在纳米光栅压印测量中，白光干涉仪检测出光栅深度标准差达 4nm（设计值 150nm），表面粗糙度 Ra=1.2nm，追溯为压印温度分布不均，调整温控系统后深度均匀性提升至 3σ=1.5nm。在纳米孔阵列测量中，发现孔深因模板磨损存在 2nm 的批次差异，通过白光干涉仪的反馈数据优化压印压力，将批次偏差控制在 0.5nm 以内。

应用中的挑战与解决方案

高深宽比结构的信号衰减

当图形深宽比 > 10 时（如存储芯片的深沟槽），底部反射信号易衰减。采用倾斜照明（30° 入射角）和信号累加算法，可增强底部信号强度 3 倍以上，确保深度测量误差 < 1nm。

透明模板残留的干扰

压印后残留的透明模板碎片易被误判为图形缺陷。通过偏振光照明与图像分割算法，可有效区分模板碎片与真实图形，将缺陷识别准确率提升至 99%。

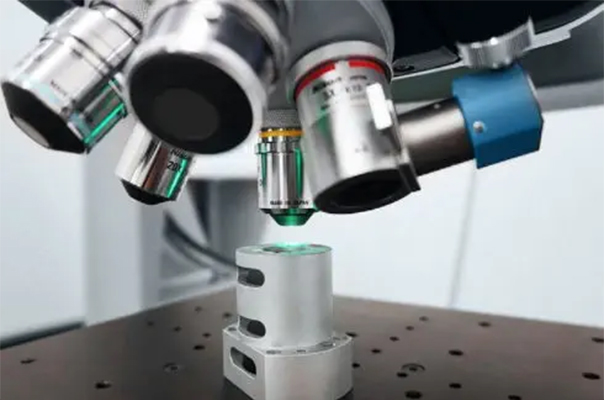

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

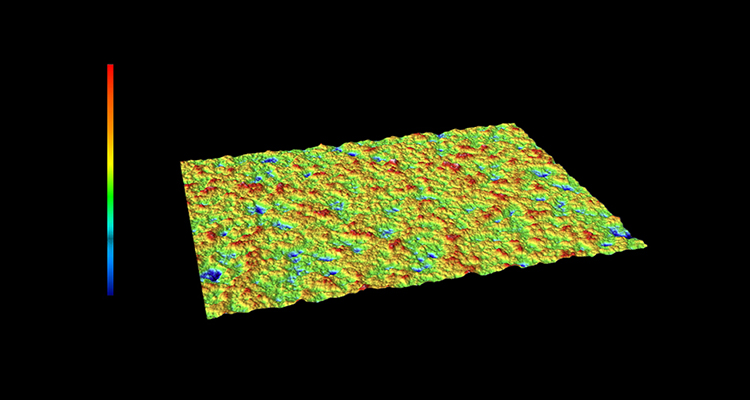

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

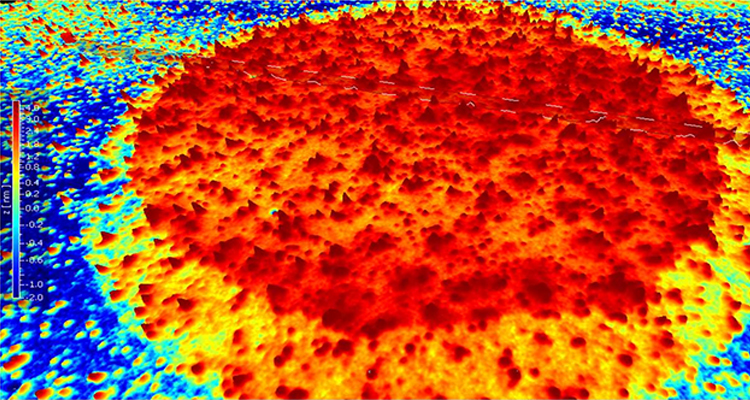

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

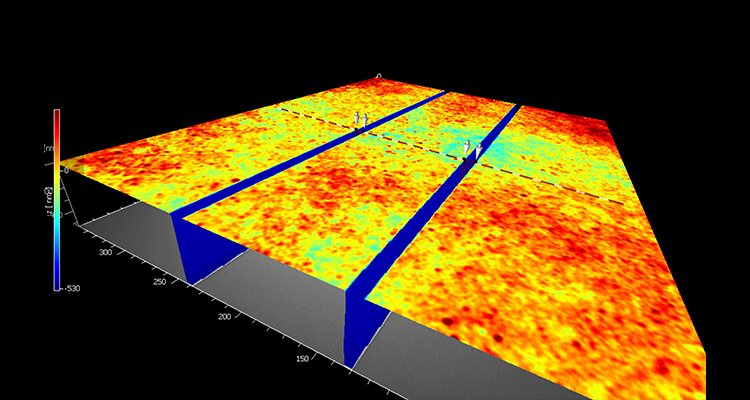

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

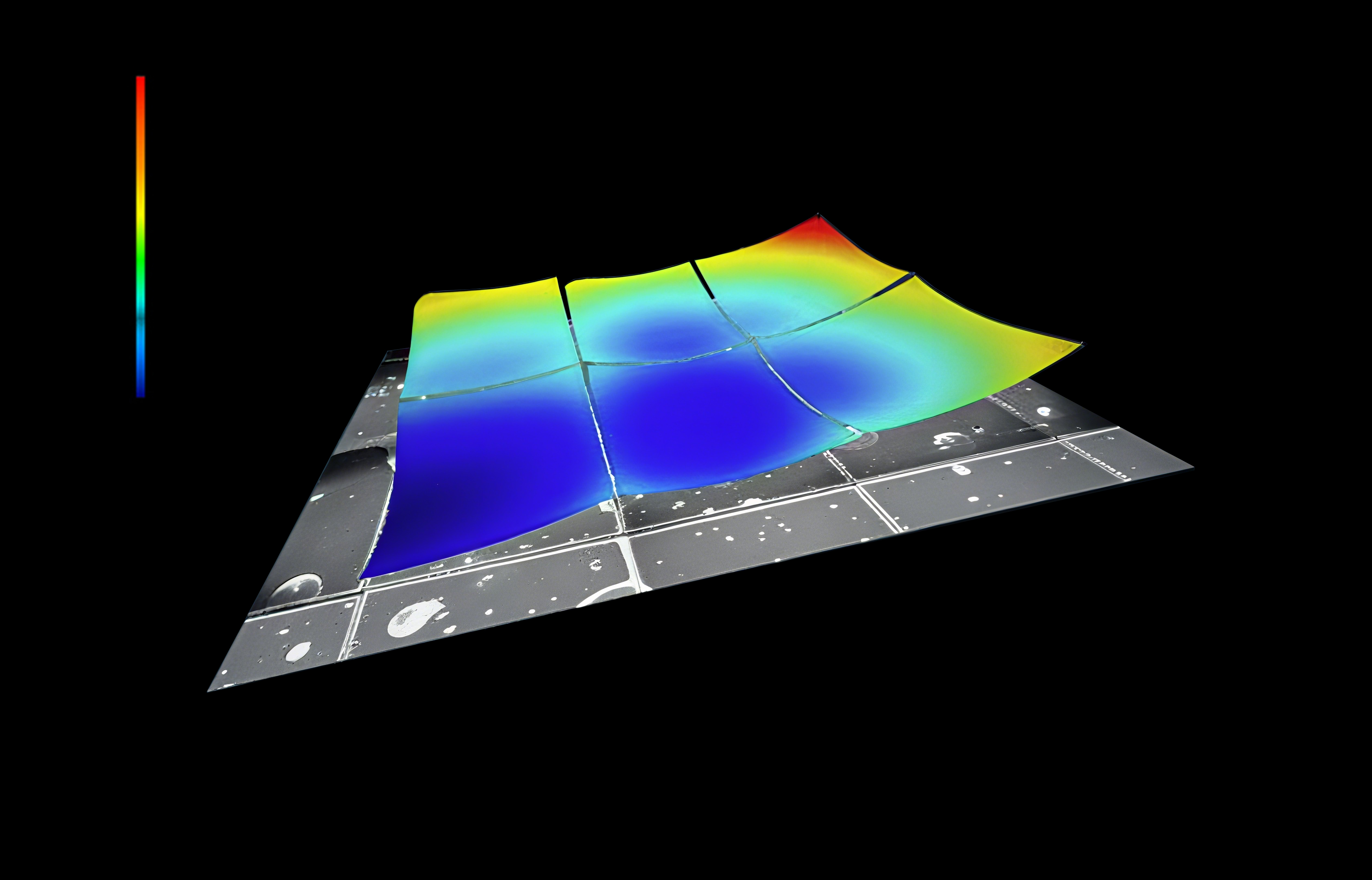

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​
