长晶科技MMBT5401：PNP晶体管在电子电路中的实战应用解析

在电子电路设计中，高压小负载场景对元件的性能、功耗与稳定性要求严苛，这类元件的选择直接影响电路可靠性。南山电子代理的长晶科技MMBT5401 PNP晶体管，因精准适配这类需求，成为诸多电路设计的“隐形功臣”。​

特性与需求的精准匹配​：

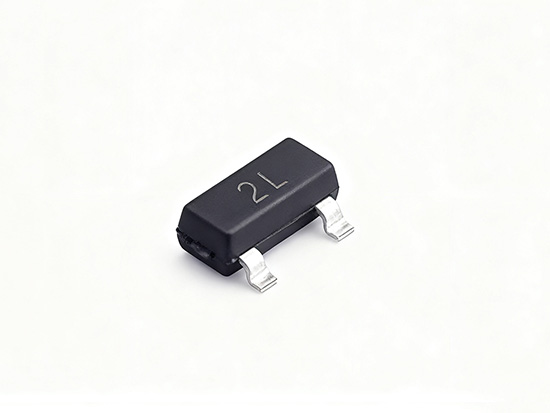

MMBT5401采用紧凑的SOT-23封装，适配电子设备轻薄化趋势。其PNP架构的核心优势在于基极与发射极的电压逻辑——基极电压低于发射极时即可导通，适配互补对称电路、反向电流控制等场景。同时，它在电压、电流与功耗间形成平衡：150V耐受能力应对多数民用高压场景，0.6A输出驱动中小型负载，0.3W功耗降低热管理压力，实现跨场景应用。

五大实战场景：功能实现与性能优化​

1.电源开关电路：降低待机功耗​

机顶盒、路由器等常通电设备中，MMBT5401作为次级侧开关管，配合主控芯片实现“深度待机-快速唤醒”切换。待机时，主控拉低基极电压使晶体管截止，切断负载供电；唤醒时反向控制导通。150V电压耐受能力适配220V整流后的高压环境，0.3W低功耗将待机损耗控制在毫瓦级，助力设备符合能效标准。实测显示，替代传统开关管后，待机功耗可从0.8W降至0.3W。​

2.音频信号放大：保障保真与续航​

便携式蓝牙音箱、耳机放大器等设备的前置小信号放大需兼顾保真与低功耗。MMBT5401的PNP结构适合与NPN晶体管组成互补对称放大电路，处理音频信号负半周。0.6A电流输出既能避免“推力不足”的失真，又不浪费功耗。应用后，音频频响范围可扩展至20Hz-20kHz，失真度控制在0.5%以内，整机续航提升15%。​

3.LED驱动：平衡亮度与寿命​

LED照明需稳定驱动电流，MMBT5401在中小型LED阵列驱动中充当“电流调节器”。在12V供电的LED景观灯电路中，它与限流电阻配合，将每路电流稳定在20mA-300mA，适配不同功率灯珠。低功耗特性减少自身发热，避免电流漂移，采用该元件的LED灯组连续工作5000小时后光衰率仅8%，优于行业平均水平。​

4.线性稳压电路：提供稳定输出​

血糖仪、温湿度传感器等小型仪器需3.3V或5V稳定低压，MMBT5401作为线性稳压电路的调整管，与稳压二极管、取样电阻组成稳压模块。电池电压下降时，取样电路反馈信号调节晶体管导通程度，维持输出稳定。0.6A电流满足负载需求，低功耗节省电量，应用于便携式温湿度记录仪时，输出电压波动仅±0.05V，两节AA电池续航达6个月。​

5.小型电机控制：实现可靠驱动​

智能窗帘、小型通风扇等设备中，MMBT5401与NPN晶体管组成H桥驱动电路，通过基极信号控制电机启停与转向。150V电压耐受能力应对电机启动反电动势，0.6A输出适配10W以内小型电机。应用后，电机可平稳启停，连续动作10万次无故障，故障率显著降低。​
