【新启航】壁画的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

壁画作为文化遗产的重要形式，具有材质脆弱（颜料层、地仗层易脱落）、平面延展且细节密集（线条、色彩纹理）及不可移动性特点，传统数字化手段难以在无损前提下完整保留其艺术与历史信息。本文以激光三维扫描仪为核心工具，系统梳理壁画光学三维扫描测量逆向全流程，解析针对壁画特性的无损预处理、参数优化、数据精细处理及纹理还原技术要点，验证该技术在壁画逆向中误差≤±0.015mm 的精度优势，为壁画数字化存档、病害检测及修复保护提供技术支撑。

一、引言

壁画的价值体现在线条笔触、色彩层次及表面肌理的完整性，传统拍照或手绘复刻易丢失三维细节（如颜料凸起、细微裂痕），且接触式测量可能损伤脆弱材质。激光三维扫描仪凭借非接触式测量（扫描距离 80-500mm）、高分辨率（≤0.008mm）及纹理同步采集能力，可在无物理接触前提下，精准捕捉壁画表面三维形态与纹理信息，成为壁画逆向工程与文化遗产数字化保护的关键技术手段。

二、扫描前准备：壁画特性适配与设备校准

2.1 壁画无损预处理策略

针对壁画材质与保存状态制定专项方案：对于颜料层稳定的壁画（如岩彩壁画），用软毛刷配合压缩空气（压力≤0.1MPa）轻柔去除表面浮尘，避免用水或化学试剂清洁；对于颜料层脱落风险高的壁画（如唐代彩绘壁画），在扫描前搭建保护性支架，支架与壁画距离≥30cm，同时控制扫描环境温度（18-22℃）、湿度（45%-55%），防止温湿度波动导致材质形变；在壁画边缘非图案区域（如墙体留白处）贴附直径 2mm 的可移除定位标记点，标记点采用无酸胶材，扫描后无残留，间距根据壁画尺寸设定（小型壁画间距 4-6mm，大型壁画间距 10-15mm），辅助多区域数据拼接。同时，用高清相机拍摄壁画整体色彩参照图，为后续纹理还原提供色彩基准。

2.2 激光三维扫描仪校准流程

选用精度 ±0.003mm 的标准平面纹理试块（含 0.005mm、0.01mm、0.015mm 深度纹理）对激光三维扫描仪（高精度桌面式激光扫描仪，标称精度 ±0.01mm）进行术前校准：将标准试块固定在防震平台（振动幅度≤0.0008mm）上，扫描仪沿垂直于试块平面方向采集数据，通过校准软件对比扫描数据与标准试块的纹理深度、平面度，计算深度补偿值，确保设备实际扫描误差≤±0.01mm。根据壁画精度需求，将扫描分辨率设为 0.008mm（线条、纹理密集区）或 0.012mm（大面积色块区），激光功率调至 40%（避免强光加速颜料褪色），扫描速度初始设为 1mm/s，平衡精度与无损需求。

三、扫描测量过程：参数动态优化与细节采集

3.1 基于壁画细节的参数调整

针对壁画不同区域特征优化参数：扫描线条笔触密集区（如人物衣纹、文字）时，将分辨率提升至 0.006mm，扫描速度降至 0.6-0.9mm/s，开启线条增强算法，确保笔触宽度（≥0.1mm）、深度数据清晰，检测误差≤±0.004mm；扫描大面积色块区（如天空、地面背景）时，分辨率保持 0.012mm，扫描速度提升至 2-2.5mm/s，同时调整激光光斑大小至 0.01mm，避免光斑过大导致色彩边界模糊；扫描存在细微裂痕的壁画区域时，搭配显微扫描镜头，调整扫描仪角度至 30°，确保激光束捕捉裂痕深度（≥0.005mm）与宽度，裂痕边缘误差≤±0.003mm。

3.2 多区域数据采集与拼接技术

采用 “分块扫描 + 纹理对齐” 策略：将壁画按图案逻辑分为人物区、背景区、边缘区，每块扫描区域尺寸控制在 50cm×50cm 以内，相邻区域重叠率≥60%（线条密集区重叠率≥70%）；数据拼接采用 “标记点 + 纹理特征匹配” 双重方式：先通过定位标记点完成粗拼接（误差≤±0.01mm），再提取壁画中稳定纹理（如重复图案、固定线条）进行精校准，确保拼接后图案无错位、线条连续，最终拼接误差控制在 ±0.008mm 内，形成完整壁画点云模型，点云密度在细节密集区达 400 点 /mm²，色块区达 200 点 /mm²，确保艺术与历史细节完整保留。

四、数据处理与模型重建：精度把控与纹理还原

4.1 点云数据优化处理

使用 Geomagic Wrap 软件对原始点云数据专项处理：通过自适应滤波算法去除离群点（误差＞±0.008mm 的噪点），同时保留壁画表面颜料凸起、细微裂痕等特征，避免滤波导致细节丢失；采用基于细节密度的局部采样算法，细节密集区保留 99% 数据，色块区精简 65%-70%，减少数据量的同时保障关键信息完整性；针对壁画边缘阴影区等扫描盲区，采用相邻区域纹理插值算法填充数据，空洞填充误差≤±0.006mm，确保点云模型连续。

4.2 壁画三维模型重建与纹理还原

采用 “三维形态重建 + 纹理映射” 协同技术：先以壁画边缘基准线建立坐标系，基于 NURBS 曲面重构技术生成壁画平面三维形态，通过调整控制点（细节密集区控制点密度为色块区的 3 倍），使重构曲面与点云数据偏差≤±0.01mm，平面度误差≤±0.005mm；将扫描同步采集的纹理信息与三维模型对齐，通过色彩校正算法（参照前期拍摄的色彩参照图）还原壁画原始色彩，确保纹理映射精度（色彩偏差≤ΔE 1.5）；模型重建后，通过视觉对比（与实物壁画逐区域比对）与精度检测（关键线条尺寸误差≤±0.008mm），确保模型完整保留壁画的三维形态、线条笔触及色彩纹理，满足数字化存档与修复保护需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

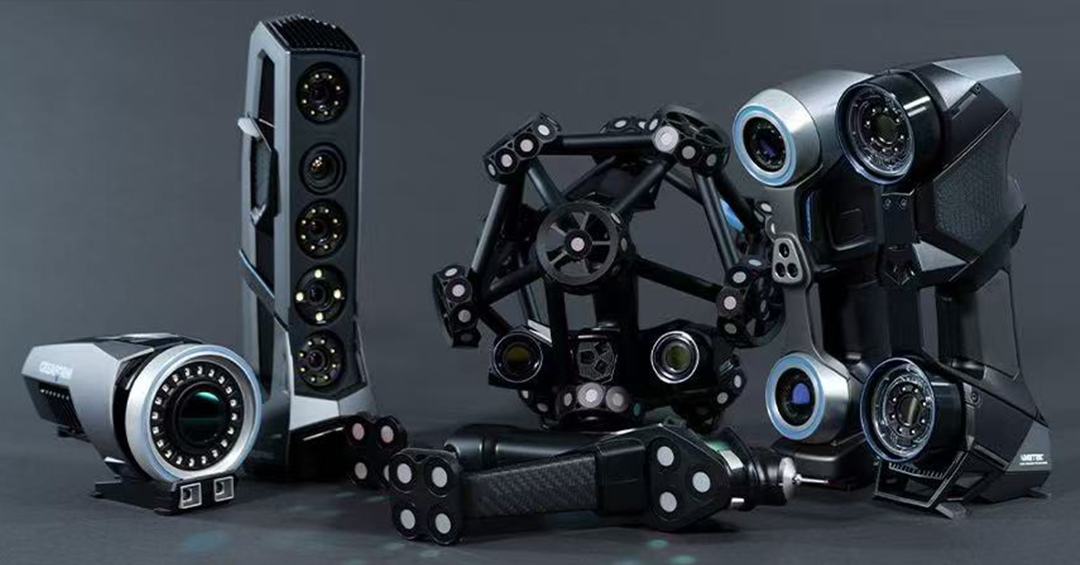

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

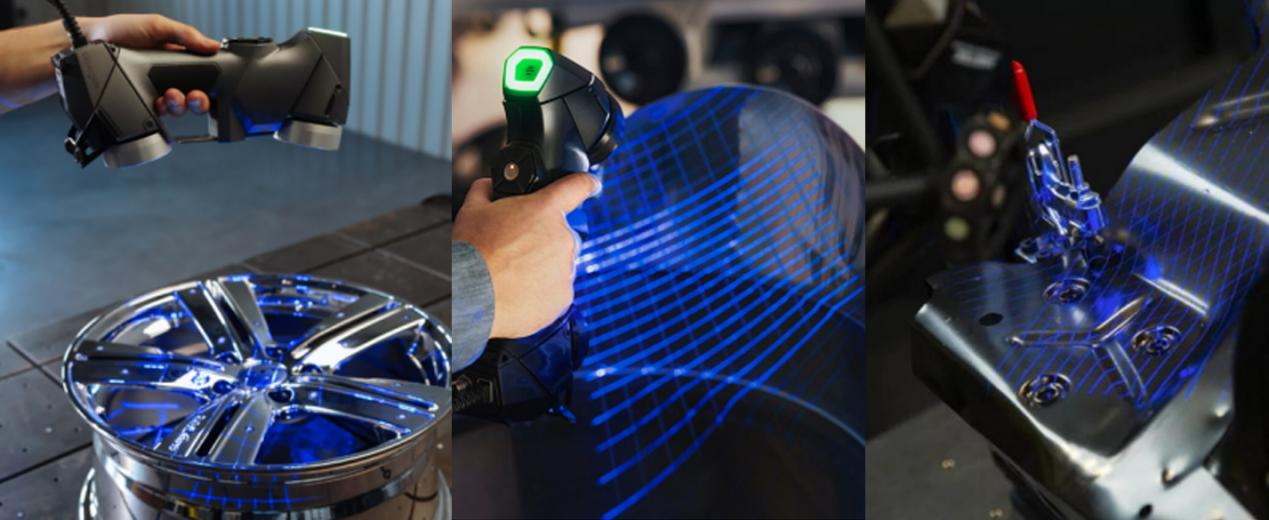

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

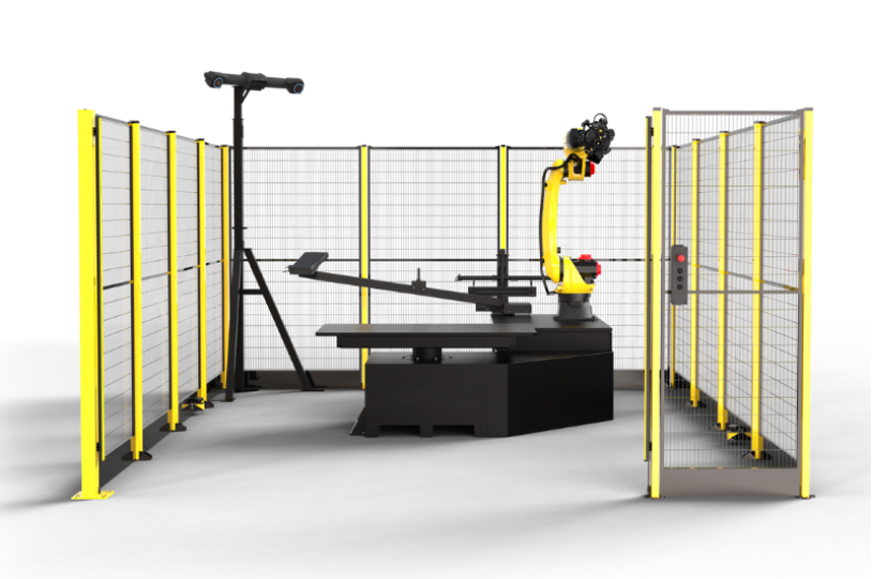

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

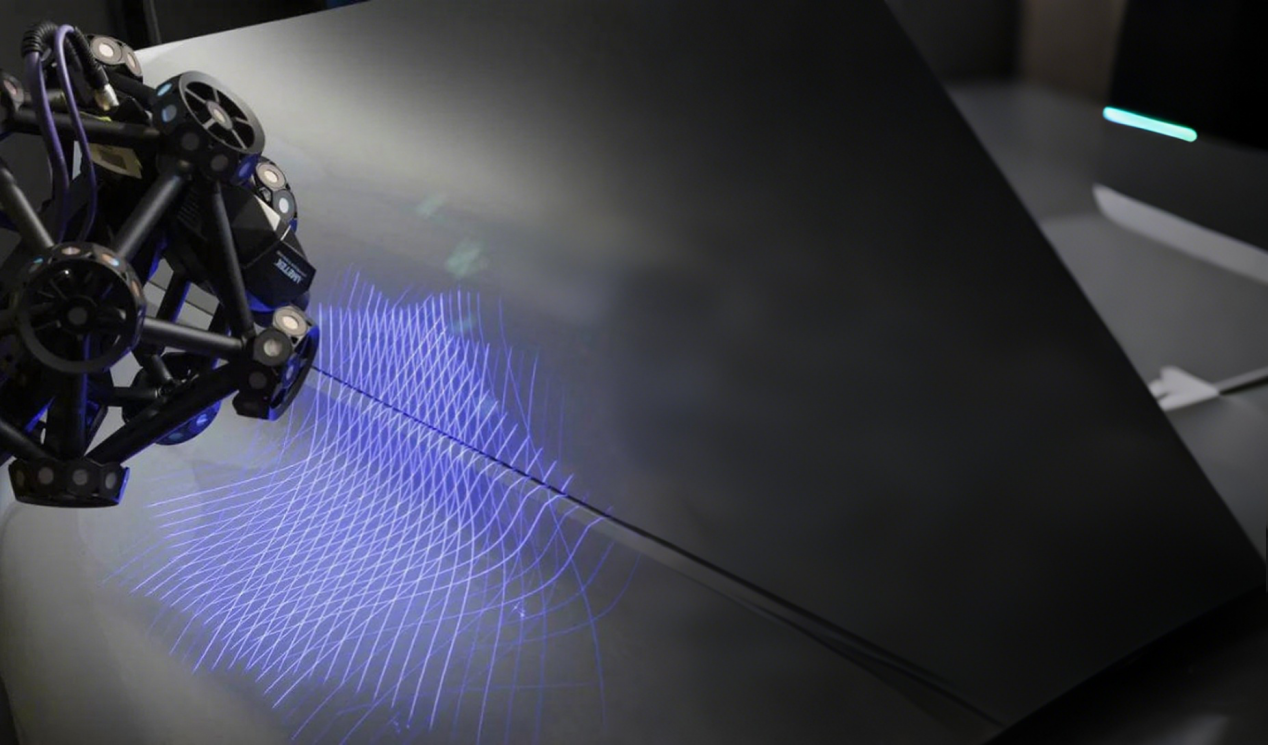

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

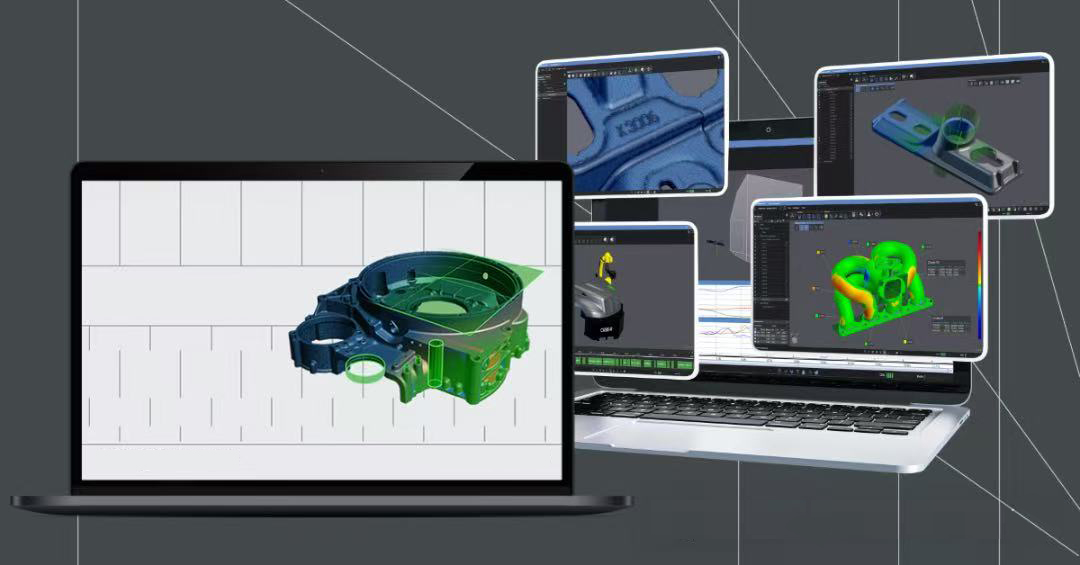

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
