摘要

雕塑作为文化遗产与艺术创作的重要载体，具有材质多样（石、木、金属等）、造型复杂（镂空、浮雕、曲面多变）及不可损伤性特点，传统复刻难以完整保留艺术细节。本文以激光三维扫描仪为核心工具，系统梳理雕塑光学三维扫描测量逆向全流程，解析针对雕塑特性的无损预处理、参数优化、数据精细处理及艺术特征还原技术要点，验证该技术在雕塑逆向中误差≤±0.02mm 的精度优势，为雕塑数字化存档、修复复刻及衍生品开发提供技术支撑。

一、引言

雕塑的艺术价值依赖于表面纹理、形态细节及整体造型的完整性，传统复刻采用手工拓模或机械测量，易损伤雕塑表面（如彩绘、肌理）且难以还原复杂结构（如镂空花纹、立体浮雕）。激光三维扫描仪凭借非接触式测量（扫描距离 50-300mm）、高分辨率（≤0.01mm）及数字化建模能力，可在无损伤前提下精准捕捉雕塑三维特征，成为雕塑逆向工程与文化遗产保护的关键技术手段。

二、扫描前准备：雕塑特性适配与设备校准

2.1 雕塑无损预处理策略

针对雕塑材质与艺术特征制定专项方案：石质、金属类硬质雕塑（如青铜雕像）表面若有氧化层或污渍，采用软毛刷配合中性清洁剂轻柔清理，避免损伤表面肌理；木质、彩绘类易损雕塑（如木雕、彩塑），不进行化学清洁，仅用无尘布去除浮尘，同时在扫描区域周边搭建恒温（20-25℃）恒湿（40%-60%）环境，防止材质形变；对于含镂空、细小纹饰的雕塑（如玉雕、象牙雕），在非纹饰基准面（如底座边缘）贴附直径 2.5mm 的可移除定位标记点，标记点采用低粘性胶材，扫描后无残留，间距根据雕塑尺寸设定（小型雕塑间距 3-5mm，大型雕塑间距 8-10mm），辅助多视角数据拼接。同时，使用三维坐标标记仪记录雕塑原始摆放姿态，为后续建模提供方位基准。

2.2 激光三维扫描仪校准流程

选用精度 ±0.005mm 的标准艺术形态试块（含浮雕、曲面、镂空特征）对激光三维扫描仪（高精度手持激光型，标称精度 ±0.02mm）进行术前校准：将标准试块固定在防震工作台上（振动幅度≤0.001mm），扫描仪围绕试块采集 360° 全视角数据，通过校准软件对比扫描数据与标准试块的纹理深度、曲面曲率，计算特征补偿值，确保设备实际扫描误差≤±0.015mm。根据雕塑精度需求，将扫描分辨率设为 0.01mm（精细纹饰区域）或 0.02mm（大型曲面区域），激光功率调至 50%（避免强光损伤彩绘层），扫描速度初始设为 1.5mm/s，平衡精度与无损需求。

三、扫描测量过程：参数动态优化与艺术特征采集

3.1 基于雕塑特征的参数调整

针对不同雕塑结构优化参数：扫描精细纹饰区域（如浮雕花纹、发丝细节）时，将分辨率提升至 0.008mm，扫描速度降至 0.8-1.2mm/s，开启纹理增强算法，确保纹饰深度（≥0.1mm）、宽度数据清晰，检测误差≤±0.005mm；扫描大型曲面区域（如雕塑躯干）时，分辨率保持 0.02mm，扫描速度提升至 2-3mm/s，同时调整激光光斑大小至 0.015mm，避免光斑过大导致曲面过渡细节模糊；扫描镂空结构（如雕塑衣袂镂空）时，搭配窄视角扫描镜头，调整扫描仪角度至 45°-60°，确保激光束深入镂空缝隙，减少扫描盲区，镂空边缘误差≤±0.008mm。

3.2 多视角数据采集与拼接技术

采用 “分层扫描 + 艺术特征优先” 策略：将雕塑分为头部（含面部细节）、躯干（含服饰纹饰）、底座三区域，面部、纹饰区域额外增加 8-12 个视角数据采集，相邻视角重叠率≥55%（精细纹饰区域重叠率≥65%）；数据拼接采用 “标记点 + 特征匹配” 双重方式：先通过定位标记点完成粗拼接（误差≤±0.012mm），再提取雕塑面部轮廓、纹饰拐点等艺术特征进行精校准，确保拼接后特征无错位，最终拼接误差控制在 ±0.01mm 内，形成完整雕塑点云模型，点云密度在精细纹饰区域达 350 点 /mm²，大型曲面区域达 180 点 /mm²，确保艺术细节完整保留。

四、数据处理与模型重建：精度把控与艺术还原

4.1 点云数据优化处理

使用 Geomagic Wrap 软件对原始点云数据专项处理：通过自适应滤波算法去除离群点（误差＞±0.01mm 的噪点），同时保留雕塑表面肌理（如石纹、木纹）特征，避免滤波导致纹理失真；采用基于特征的局部采样算法，精细纹饰区域保留 98% 数据，大型曲面区域精简 60%-65%，减少数据量的同时保障艺术细节完整性；针对镂空深处等扫描盲区，采用相邻纹饰特征插值算法填充数据，空洞填充误差≤±0.008mm，确保点云模型连续。

4.2 雕塑三维模型重建与艺术还原

采用非参数化建模（ZBrush+UG NX）结合艺术特征还原技术：先以雕塑底座基准面建立坐标系，基于 NURBS 曲面重构技术生成雕塑整体形态，通过调整控制点（精细纹饰区域控制点密度为曲面区域的 2.5 倍），使重构曲面与点云数据偏差≤±0.012mm，曲面连续性达 G2 级；对表面肌理（如石质颗粒、木质纹理），采用纹理映射技术，将扫描获取的纹理信息叠加至模型表面，还原真实质感；模型重建后，通过视觉对比（与实物雕塑多角度比对）与精度检测（关键艺术特征尺寸误差≤±0.01mm），确保模型完整保留雕塑的艺术形态与细节特征，满足数字化存档与复刻需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

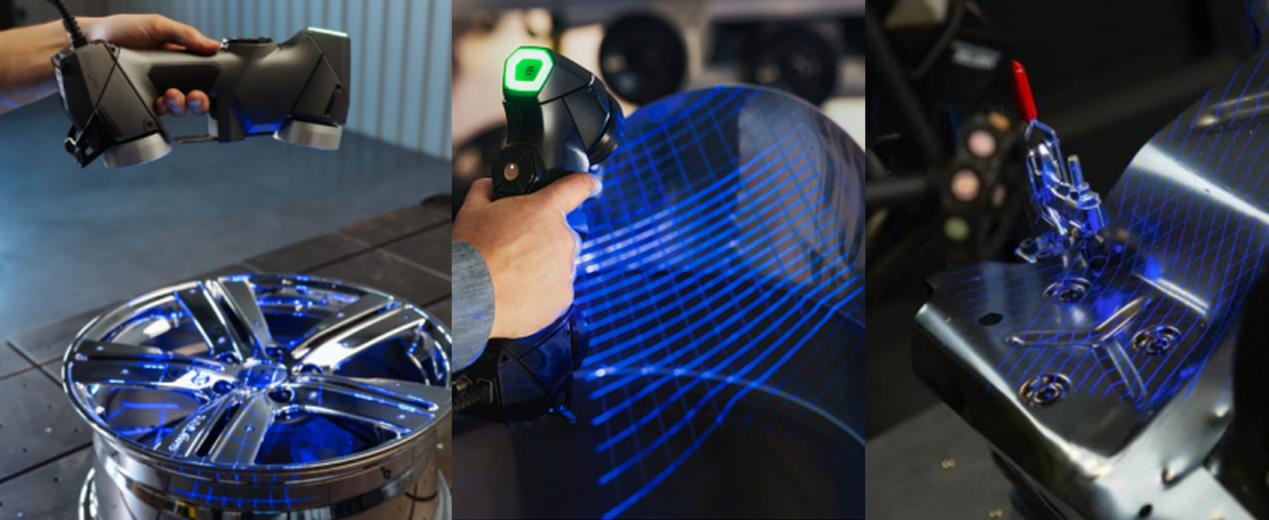

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

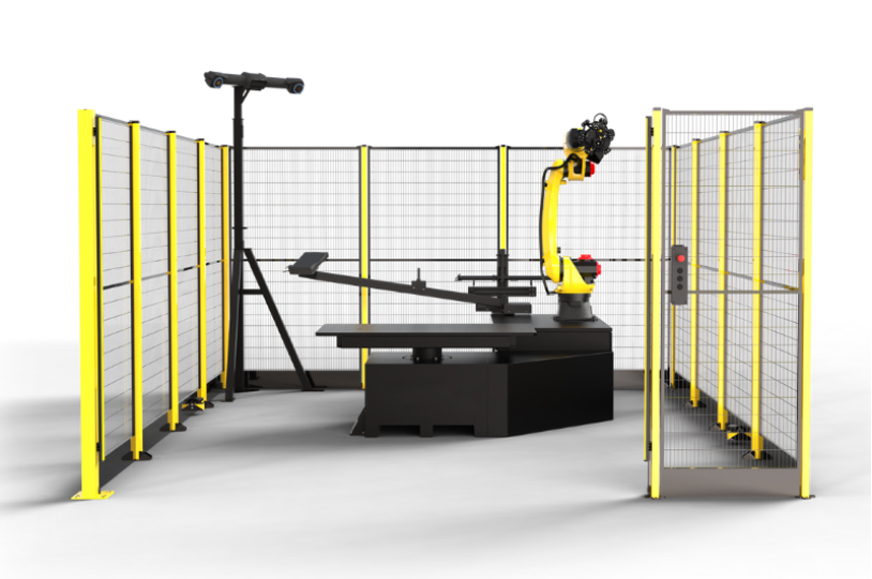

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。
