[新启航]涡轮机叶轮的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

涡轮机叶轮作为能量转换核心部件，具有多叶片、复杂流道（曲率渐变）及高精度要求（轮廓度误差≤±0.04mm），传统测量难以完整捕捉其三维特征。本文以激光三维扫描仪为核心工具，系统梳理叶轮光学三维扫描测量逆向全流程，解析针对叶轮结构的预处理、参数优化、数据处理及曲面重构技术要点，验证该技术在叶轮逆向中误差≤±0.03mm 的精度优势，为涡轮机叶轮复刻、维修及性能优化提供技术支撑。

一、引言

涡轮机叶轮的叶片数量多（通常 8-24 片）、流道狭窄且曲面连续变化，其气动性能直接影响涡轮机效率。传统三坐标测量需逐个叶片、逐点采集，效率低且易遗漏流道细节，难以还原叶片与流道的协同曲面特征。激光三维扫描仪凭借非接触式测量、高分辨率（≤0.01mm）及快速数据采集能力，可精准捕捉叶轮叶片曲面、流道轮廓及轮毂结构，成为叶轮逆向工程的关键技术手段。

二、扫描前准备：叶轮特性适配与设备校准

2.1 涡轮机叶轮预处理策略

针对叶轮特性制定专项方案：叶轮多为不锈钢或钛合金材质，表面光滑易反光，需喷涂厚度≤0.012mm 的耐高温哑光喷雾，确保喷雾均匀覆盖叶片正反面、流道内壁及轮毂表面，避免反光导致数据缺失；叶轮整体结构精密，叶片间距小（部分≤5mm），采用定制化铝合金工装固定，工装仅与轮毂两端面接触，接触面积≤10mm²，且垫有 0.15mm 厚弹性垫片，防止叶轮受压变形，工装定位误差≤±0.006mm；在轮毂基准面、叶片尖端及流道拐点等关键位置，贴附直径 2mm 的高精度定位标记点，标记点间距根据叶轮尺寸设定（叶片区域间距 6mm，轮毂区域间距 8mm），辅助多视角数据拼接。同时，清理叶轮表面油污、积碳，确保流道无堵塞，避免杂质影响扫描精度。

2.2 激光三维扫描仪校准流程

选用精度 ±0.004mm 的标准叶轮模型对激光三维扫描仪（高精度手持激光型，标称精度 ±0.03mm）进行术前校准：将标准叶轮固定在气浮式高精度工作台上（平面度≤0.003mm/m），扫描仪围绕标准叶轮采集 360° 全视角数据，通过专业校准软件对比扫描数据与标准叶轮的理论曲率、叶片间距及流道尺寸，计算曲率补偿值与位置偏差补偿值，确保设备实际扫描误差≤±0.02mm。根据叶轮精度需求，将扫描分辨率设为 0.01mm，激光功率调至 65%（避免损伤叶轮表面），扫描速度初始设为 2.5mm/s，平衡精度与效率。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于叶轮结构的参数调整

针对叶轮不同结构优化参数：扫描叶片尖端、流道狭窄区域（宽度≤8mm）时，将分辨率提升至 0.006mm，扫描速度降至 1.2-1.8mm/s，开启微特征增强算法，确保流道内壁细节清晰，叶片尖端误差≤±0.012mm；扫描叶片主体、轮毂外表面等大曲面区域时，分辨率保持 0.01mm，扫描速度提升至 3-5mm/s，同时调整激光光斑大小至 0.012mm，避免光斑过大导致曲面细节模糊；扫描叶片根部与轮毂衔接处时，调整扫描仪角度至 30°-45°，确保激光束深入衔接缝隙，减少扫描盲区，衔接处扫描误差≤±0.01mm。

3.2 多视角数据采集与拼接技术

采用 “分区扫描 + 多层级拼接” 策略：将叶轮分为叶片组、流道组、轮毂组三区域，每区域采集 18-25 个视角数据，相邻视角数据重叠率≥45%（流道区域重叠率≥55%）；数据拼接采用 “标记点 + 特征匹配 + 基准轴校准” 三重方式：先通过定位标记点完成粗拼接（误差≤±0.035mm），再提取叶片曲率极值点、流道中心线等特征，利用迭代最近点（ICP）算法优化拼接精度，最后以轮毂基准轴为参考进行精校准，最终拼接误差控制在 ±0.02mm 内，形成完整点云模型，点云密度在叶片区域达 220 点 /mm²，流道区域达 280 点 /mm²，确保微小特征完整保留。

四、数据处理与模型重建：精度把控与特征还原

4.1 点云数据优化处理

使用 Geomagic Design X 软件对原始点云数据专项处理：通过自适应双边滤波算法去除离群点（误差＞±0.02mm 的噪点），同时保留叶片曲面曲率细节与流道内壁特征，避免滤波导致特征失真；采用基于曲率的分层采样算法精简点云，叶片尖端、流道区域保留 95% 数据，轮毂平缓区域精简 60%-68%，减少数据量的同时保障特征完整性；针对流道深处等扫描盲区，采用基于相邻叶片曲面特征的插值算法填充数据，空洞填充误差≤±0.015mm，确保点云模型连续完整。

4.2 叶轮三维模型重建

采用非参数化 + 参数化混合建模（UG NX 涡轮模块）：先以轮毂基准轴建立坐标系，基于 NURBS 曲面重构技术生成叶片曲面与流道轮廓，通过调整控制点（流道区域控制点密度为叶片主体的 1.8 倍），使重构曲面与点云数据偏差≤±0.015mm，曲面连续性达 G2 级（曲率连续）；对轮毂安装孔、定位槽等规则特征，采用参数化建模，依据扫描数据精准定义孔位坐标、槽口尺寸，安装孔位置误差≤±0.01mm，定位槽公差符合涡轮机标准；模型重建后，通过三坐标测量仪（精度 ±0.003mm）检测叶轮叶片轮廓度、流道尺寸及叶片间距，整体模型与实物偏差≤±0.03mm，满足涡轮机叶轮逆向精度要求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

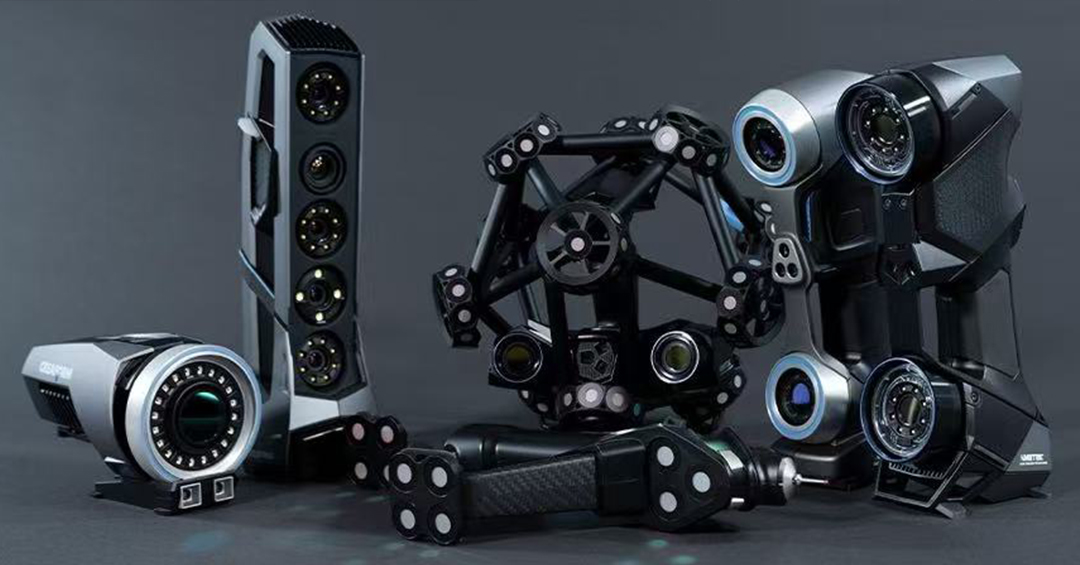

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

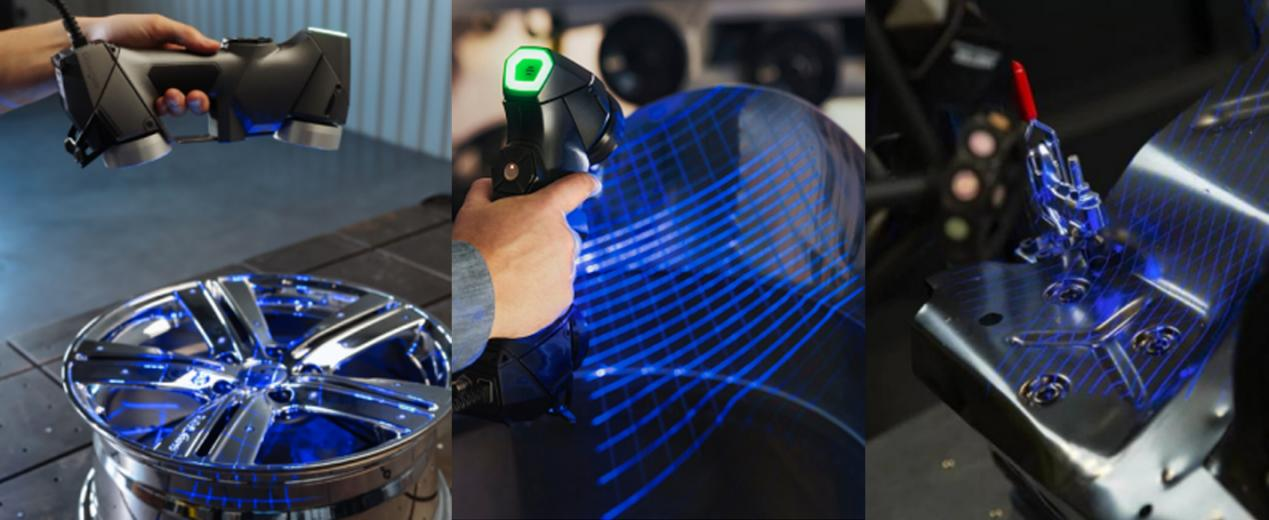

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

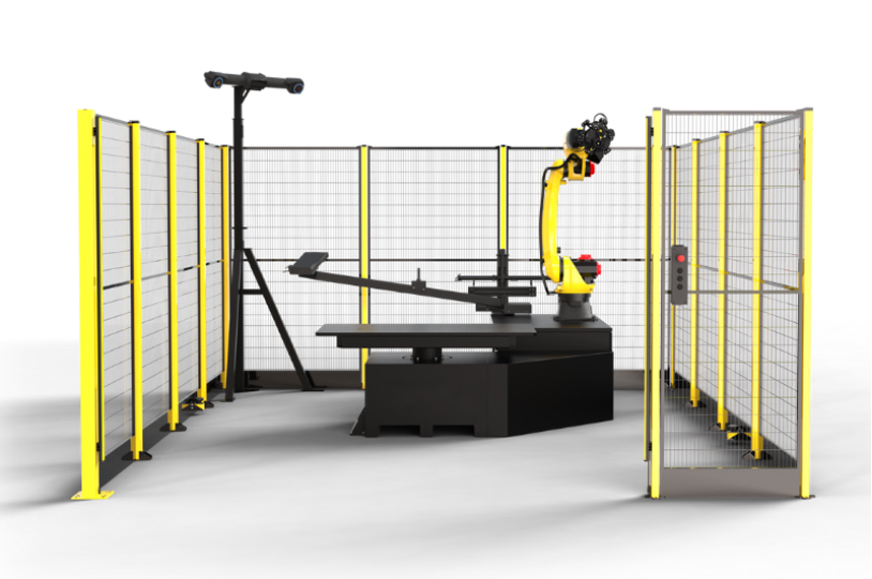

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

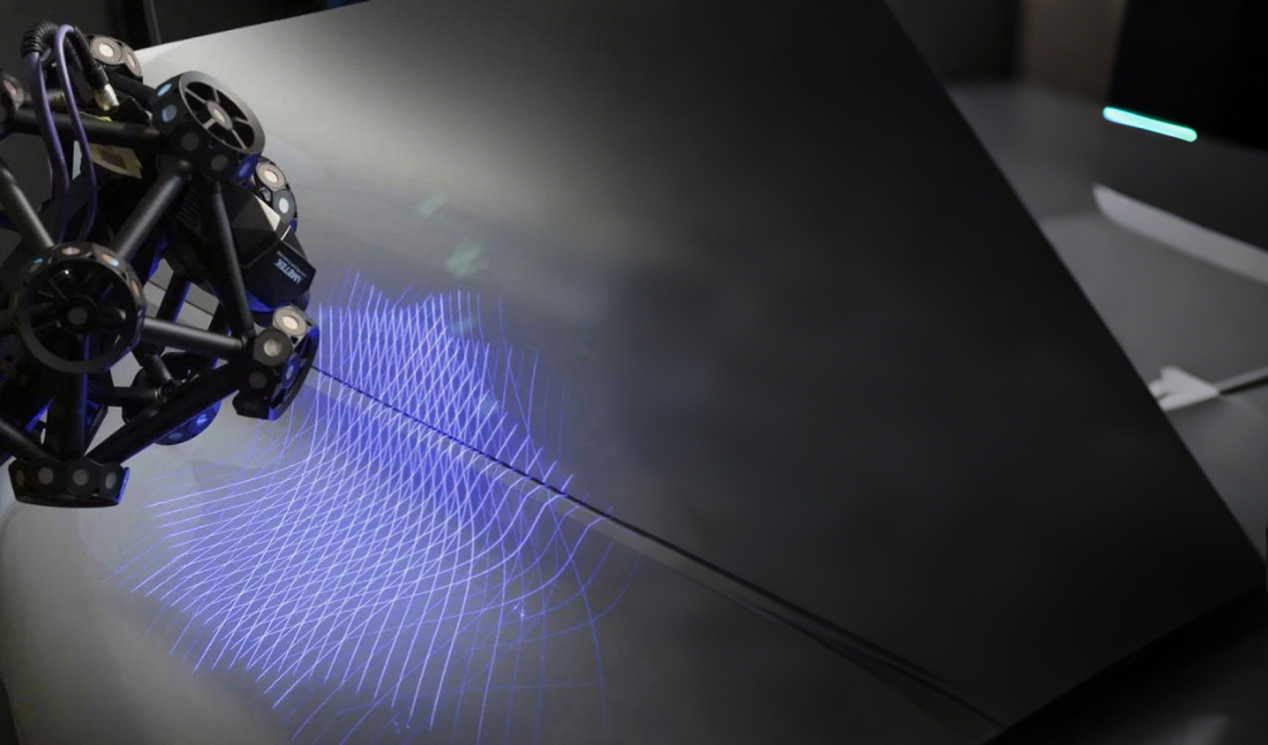

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

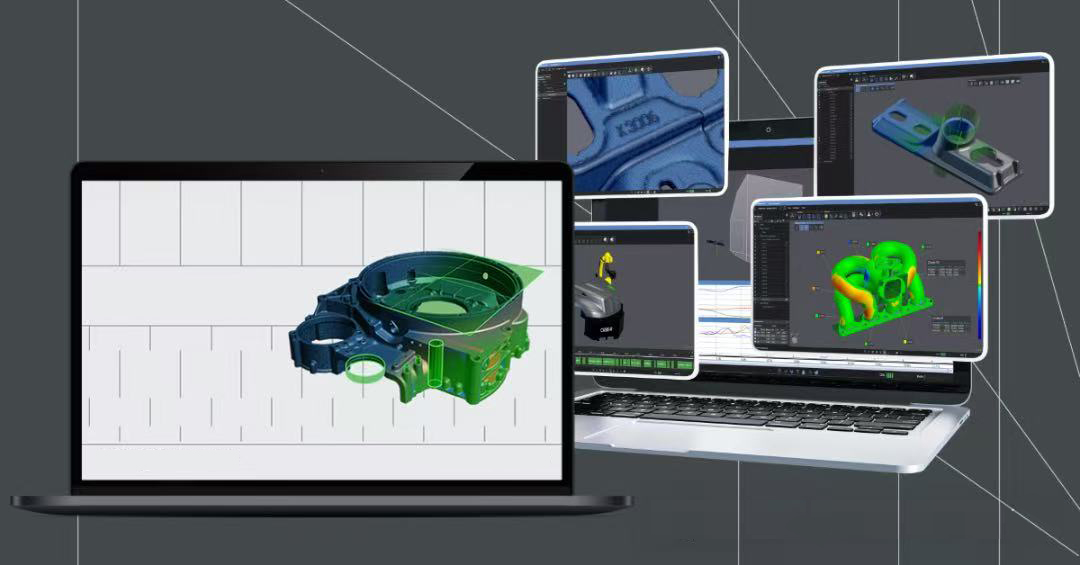

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
