长晶科技MMST3904与MMST3906互补型晶体管的性能解析与应用指南

长晶科技（CJ）推出的 MMST3904（NPN）与 MMST3906（PNP）是一对互补型小信号晶体管，均采用 SOT-323 封装，广泛应用于低频放大、开关电路、电平转换等。两者在电气特性上呈现对称互补性，且封装与可靠性参数保持一致。

基本概况：

• 导电类型：MMST3904 为NPN 型，载流子以电子导电为主；MMST3906 为 PNP 型，载流子以空穴导电为主，两者可组合构成推挽电路、互补对称放大电路等。
• 封装形式：均采用 SOT-323 微型表面贴装封装，尺寸紧凑（长 2.00-2.20mm，宽 1.15-1.35mm），适合高密度 PCB 设计。
• 产品标记：MMST3904 的元件标记为 “K2N”，MMST3906 为 “K5N”。

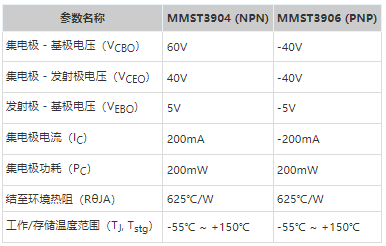

应用场景与电路设计要点：

1.信号放大与线性应用

• 音频放大：MMST3904可作为 NPN 型前置放大器，配合电阻分压网络实现低噪声信号放大；MMST3906则适用于需要负电源的互补对称放大电路，例如音频功率放大器的推挽输出级。
• 传感器调理：在温度或压力传感器电路中，MMST3904 可将微弱的模拟信号转换为可处理的电压信号，而 MMST3906可用于反向放大或电平偏移。

2.开关控制与逻辑电路

• 数字开关：MMST3904常用于驱动 LED、继电器等负载，通过基极电阻控制导通状态；MMST3906则可实现低电平触发的开关功能，例如在单片机 I/O 口控制中实现负逻辑信号转换。
• 电平转换：在混合电压系统中，两者配合使用可实现双向电平转换，确保信号兼容性。

3.电源管理与驱动电路

• 恒流源设计：利用MMST3904的电流增益特性，可构建高精度恒流源，用于 LED 驱动或电池充电电路；MMST3906则适用于需要负电源的恒流源应用。
• 电源开关：在便携式设备中，MMST3906可作为低压降开关，实现电池供电与外部电源的自动切换，同时支持过流保护功能。

设计注意事项与可靠性保障：

1.偏置电路优化

• 基极电阻选择：根据hFE范围，需合理计算基极电阻值，确保在全温度范围内实现稳定的电流放大。例如，当基极驱动电压为 3.3V 时，选择 10kΩ 电阻可避免基极电流过大导致饱和压降升高。
• 温度补偿：由于hFE 随温度升高而增大，建议在电路中引入负反馈或热敏电阻，以抑制温度漂移对增益的影响。

2.散热与功耗管理

• 热设计：SOT-323 封装的热阻（RθJA）为 625℃/W，当 IC 接近 200mA 时，需通过 PCB 敷铜或散热器降低结温，避免性能退化。
• 功耗限制：在连续工作状态下，需确保功耗不超过 200mW，尤其在高电压应用中需预留足够的安全裕量。
