【新启航】汽车零部件的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

汽车零部件（如发动机缸体、变速箱壳体、底盘控制臂等）结构复杂且精度要求严苛，传统逆向测量难以满足效率与精度需求。本文以激光三维扫描仪为核心工具，系统梳理汽车零部件光学三维扫描测量逆向全流程，解析针对不同类型零部件的扫描前准备、参数优化、数据处理及模型重建技术要点，验证该技术在零部件逆向中误差≤±0.05mm 的精度优势，为汽车零部件复刻、迭代与质量检测提供技术支撑。

一、引言

汽车零部件逆向工程是车辆维修、备件生产及产品升级的关键环节。发动机缸体的复杂腔道、变速箱壳体的多孔位结构、底盘控制臂的自由曲面，对逆向技术提出高精度、高效率要求。激光三维扫描仪凭借非接触式测量、高分辨率采集特性，可快速获取零部件全表面三维数据，解决传统测量（卡尺、三坐标仪）效率低、复杂特征数据缺失的问题，成为汽车零部件逆向的核心技术手段。

二、扫描前准备：零部件适配与设备校准

2.1 汽车零部件预处理策略

针对不同材质与结构的零部件采用差异化预处理：金属类零部件（如发动机缸体、变速箱壳体）表面易反光，需喷涂厚度≤0.02mm 的哑光喷雾，避免激光反射导致数据失真；塑料类零部件（如内饰面板）表面柔软，需固定在专用工装台上，防止扫描时形变，工装定位误差≤±0.01mm；含镂空、细小孔位的零部件（如油底壳），贴附直径 2-3mm 的定位标记点，辅助多视角数据拼接，标记点间距根据零部件尺寸设定（如小型零件间距 5-8mm，大型零件间距 10-15mm）。同时，清理零部件表面油污、毛刺，确保表面平整度，减少扫描误差来源。

2.2 激光三维扫描仪校准流程

选用精度 ±0.01mm 的标准件（如标准球、标准块）对激光三维扫描仪（手持激光型，标称精度 ±0.05mm）进行术前校准：将标准件固定在精度级工作台上，扫描仪围绕标准件采集 360° 全视角数据，通过专业校准软件对比扫描数据与标准件理论尺寸，计算位置、尺寸补偿值，确保设备实际扫描误差≤±0.04mm。根据零部件精度需求调整设备基础参数，如高精度零部件（发动机缸体）扫描分辨率设为 0.02mm，普通结构件（底盘支架）设为 0.03mm，平衡精度与扫描效率。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于零部件特性的参数调整

针对不同零部件结构优化扫描参数：扫描发动机缸体（含复杂腔道、螺纹孔）时，采用高分辨率模式（0.01-0.02mm），降低扫描速度（5-8mm/s），确保腔道内壁纹理、螺纹细节清晰采集；扫描底盘控制臂（长条形自由曲面）时，切换至快速扫描模式，扫描速度提升至 12-15mm/s，分辨率设为 0.03mm，同时开启曲面特征增强算法，保留曲面弧度数据；扫描变速箱壳体（多孔位、台阶面）时，调整激光光斑大小至 0.05mm，聚焦孔位边缘，避免孔位数据模糊。

3.2 多视角数据采集与拼接技术

采用 “分区扫描 + 混合拼接” 策略：将大型零部件（如发动机缸体）按结构分为缸盖面、缸体侧面、底部腔道三区域，每区域采集 10-12 个视角数据；小型零部件（如气门导管）一次性采集 6-8 个视角数据。数据拼接采用 “标记点 + 特征匹配” 结合方式：先通过定位标记点完成粗拼接（拼接误差≤±0.08mm），再提取零部件台阶面、孔位中心、轴线等特征进行精拼接，利用迭代最近点（ICP）算法优化拼接精度，最终拼接误差控制在 ±0.06mm 内，形成完整点云模型，点云密度根据零部件关键程度保持在 80-150 点 /mm²，确保特征完整性。

四、数据处理与模型重建：精度把控与特征还原

4.1 点云数据优化处理

使用 Geomagic Wrap 软件对原始点云数据进行标准化处理：通过高斯滤波算法去除离群点（误差＞±0.05mm 的噪点），保留有效数据；采用曲率采样算法精简点云，在零部件关键特征区域（发动机缸体螺纹孔、变速箱壳体定位孔）保留 90% 以上数据，非关键平面区域精简 50%-60%，减少数据量的同时避免特征丢失；针对扫描空洞（如零部件狭小缝隙、腔道死角），采用区域生长算法结合手动补扫数据进行填充，空洞填充误差≤±0.07mm。

4.2 零部件三维模型重建

根据零部件类型选择适配建模方式：规则结构零部件（如齿轮、螺栓）采用参数化建模（SolidWorks 软件），从点云数据中提取尺寸参数（直径、长度、螺距），生成可编辑特征模型，尺寸误差≤±0.03mm；自由曲面零部件（底盘控制臂、车身覆盖件）采用非参数化建模（UG NX 逆向模块），基于 NURBS 曲面重构技术，调整控制点密度与权重，确保曲面连续性达 G2 级，曲面与点云数据偏差≤±0.04mm；复杂集成零部件（发动机缸体）采用 “参数化 + 非参数化” 混合建模，规则孔位、螺纹采用参数化生成，复杂腔道、曲面采用 NURBS 重构。模型重建后，通过三坐标测量仪检测关键尺寸（如孔位间距、曲面弧度），整体模型与实物偏差≤±0.05mm，满足汽车零部件逆向精度要求。

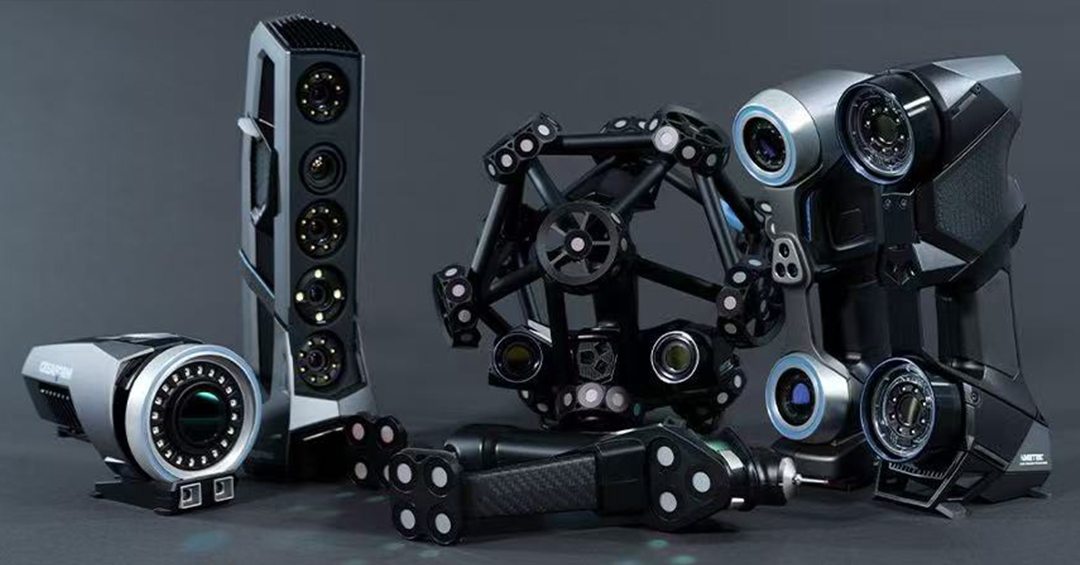

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

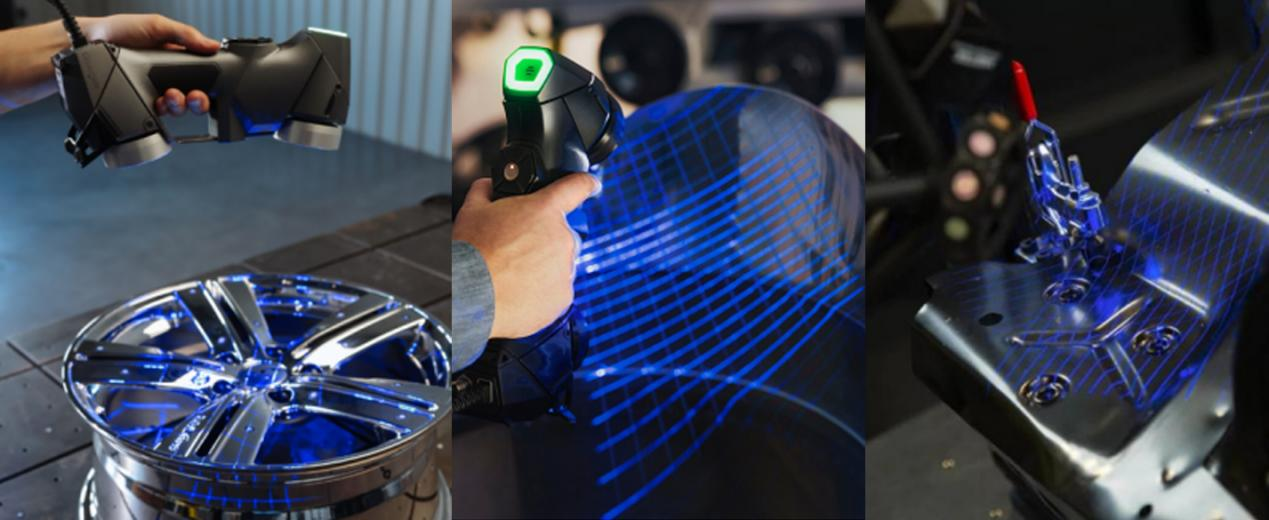

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

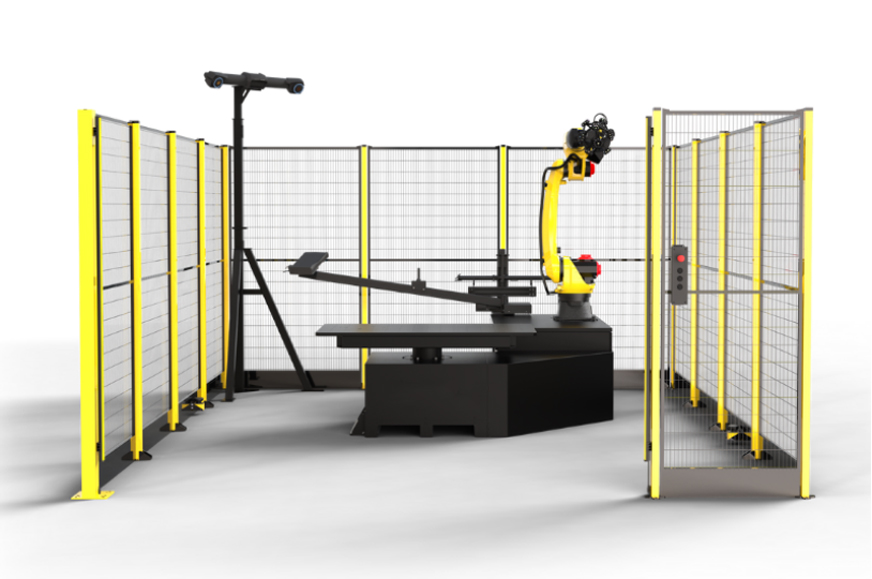

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

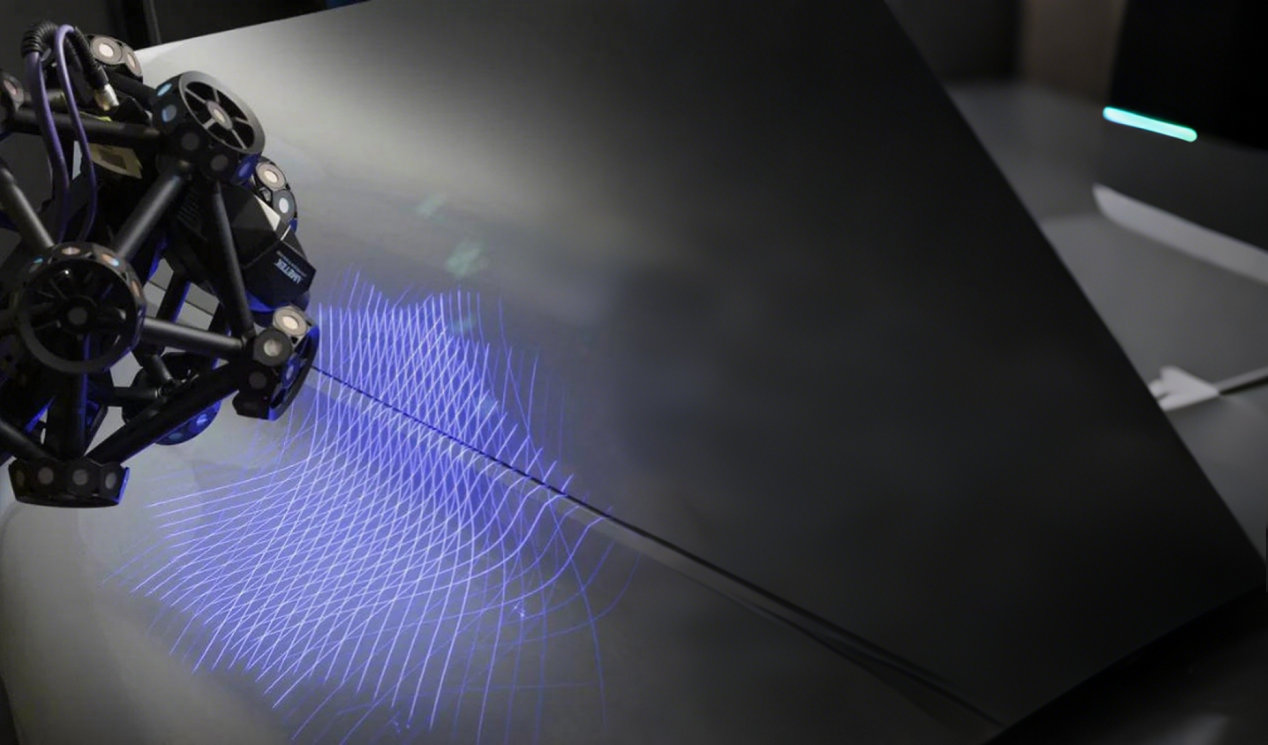

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
