开发板概况

开发板概况

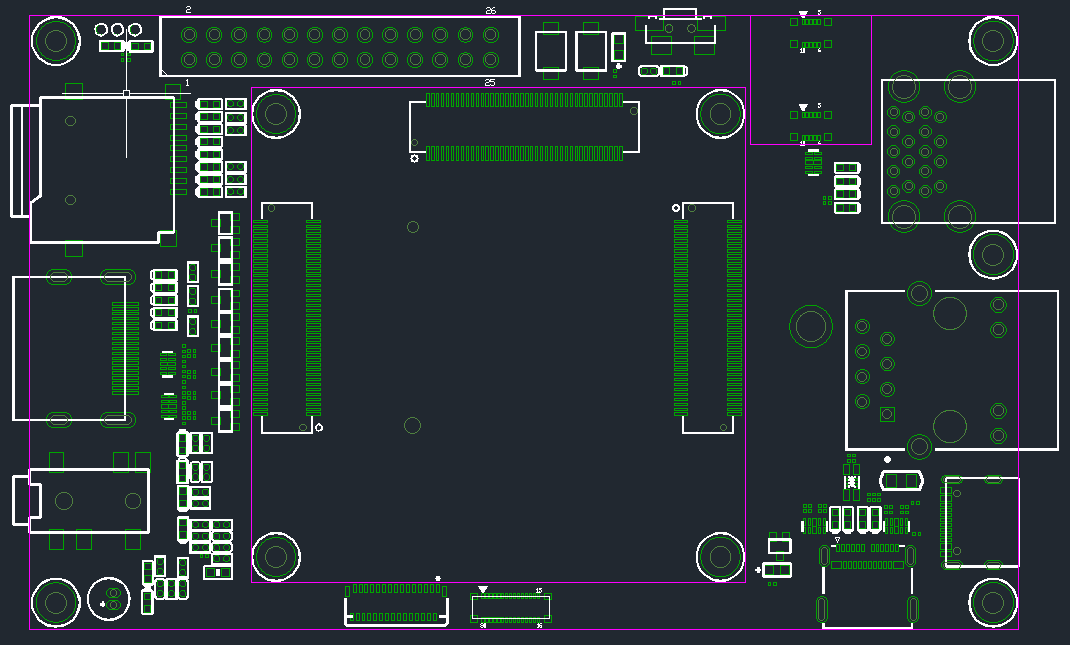

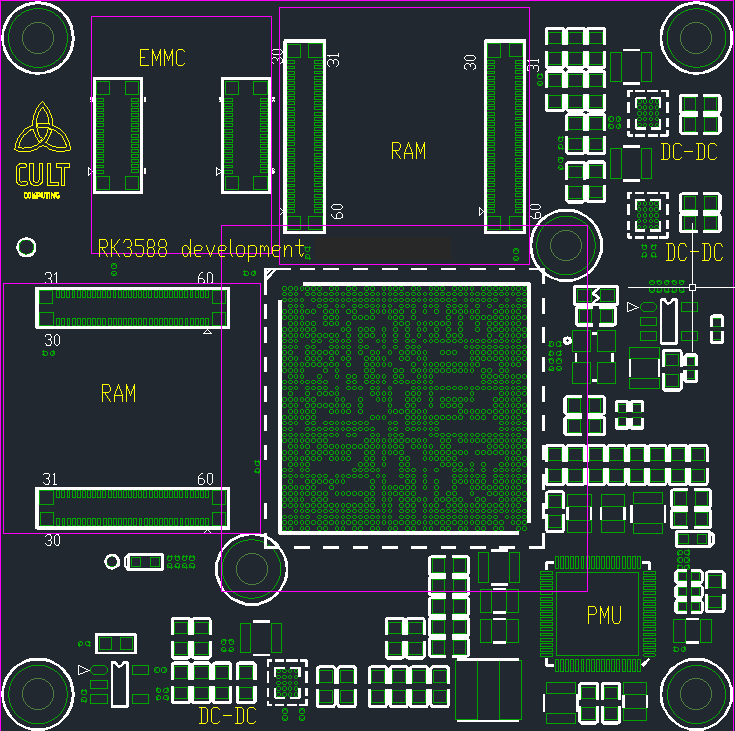

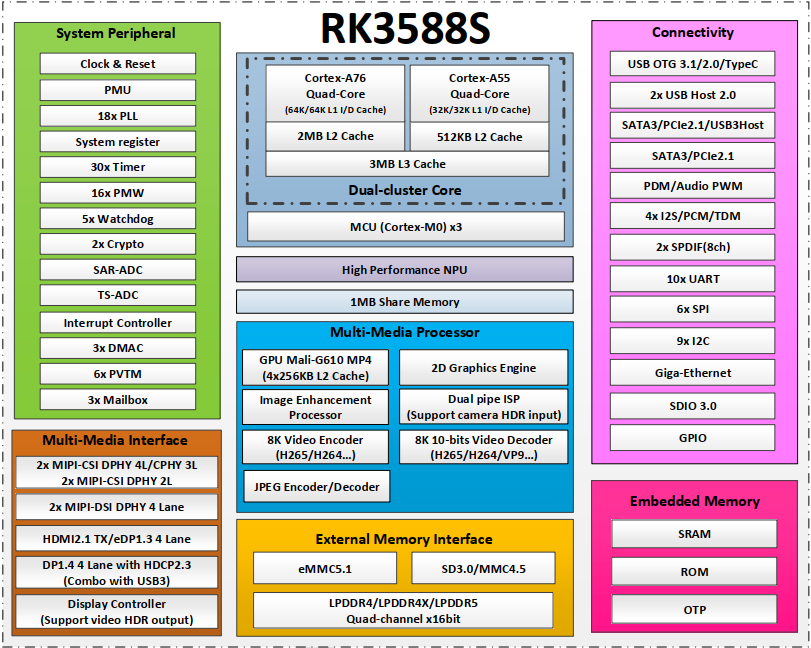

TB-RK3588SD新创云开发板是针对瑞芯微RK3588S芯片开发的集参考设计、芯片调试和测试、芯片验证一体的硬件开发板。用于展示瑞芯微RK3588S芯片强大的多媒体接口和丰富的外围接口，同时为开发者提供基于瑞芯微RK3588S芯片的硬件参考设计，使开发者不需修改或者只需要简单修改参考设计的模块电路，就可以完成产品的硬件开发。

TB-RK3588SD布局紧凑，接口丰富，支持千兆网口，HDMI，MIPI-DSI，板载WIFI，USB3.0等接口，配备4GB/8GB LPDDR4X内存。主板尺寸仅89mm×57mm，40Pin GPIO完美兼容树莓派。可广泛应用于人工智能、云计算、边缘计算、虚拟/增强现实、游戏互动、网络直播，会议投屏等智能化升级的相关行业应用。

TB-RK3588SD默认套装

TB-RK3588SD默认套装包含了以下物品

• TB-RK3588SD开发板 x 1

另外，在使用过程中，你可能需要以下配件：

• 显示设备

▫ 带HDMI接口的显示器或电视，及 HDMI 连接线

• 网络

▫ 100M/1000M 以太网线缆，及有线路由器

▫ WiFi 路由器

• 输入设备

▫ USB 无线/有线的鼠标/键盘

• 串口调试

▫ 杜邦线，作为串口调试连接线

▫ USB转串口小板

串口调试

串口连接

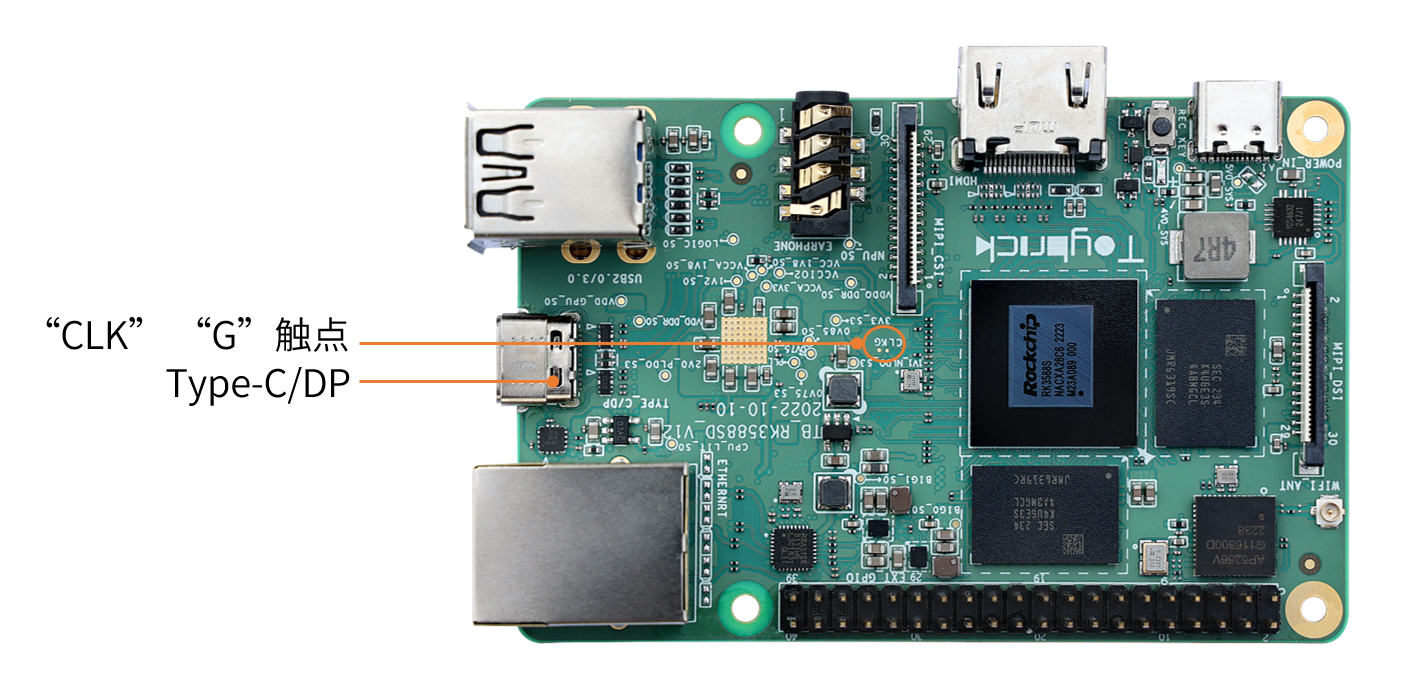

使用杜邦线及USB转串口小板(需自备)连接TB-RK3588SD如下图位置，串口小板使用USB线接至电脑端。

说明：如果开发板配合电源板使用，使用micro USB线连接电源小板的的debug口(通常开发板上的调试口边上有标有类似DEBUG 或 UART TO USB的丝印)

Windows上串口调试

安装驱动

TB-RK3588SD上需接电源板，usb转串口芯片为CH340，如果操作系统提示安装驱动，请下载驱动程序或通过驱动精灵进行安装。

获取端口号

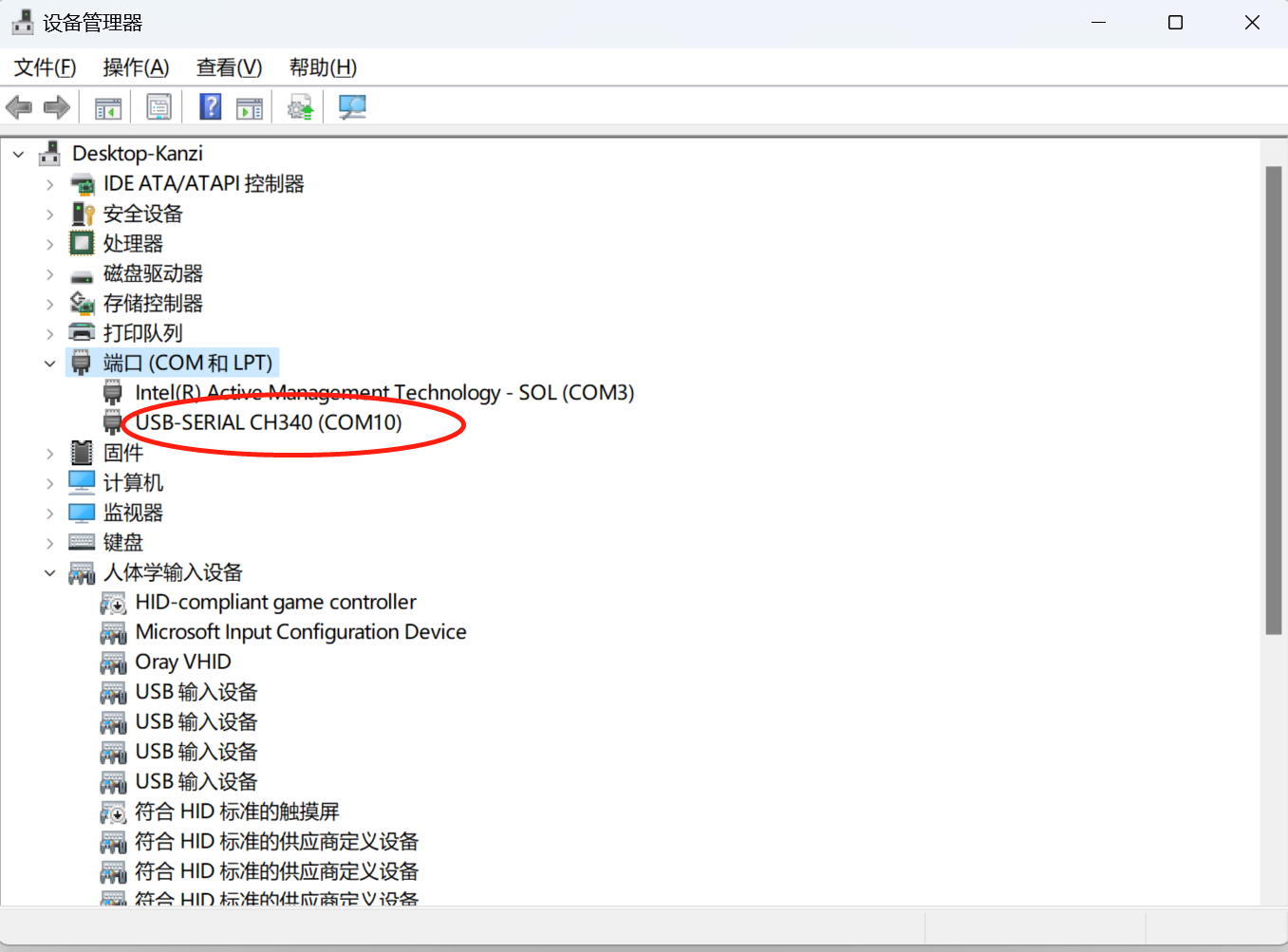

打开电脑设备管理器获取调试串口的端口号，如图1-1所示：

图1-1：获取调试端口号

配置调试串口信息

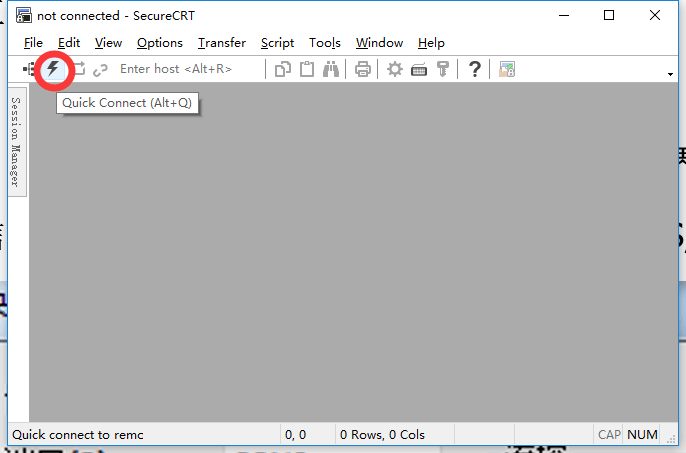

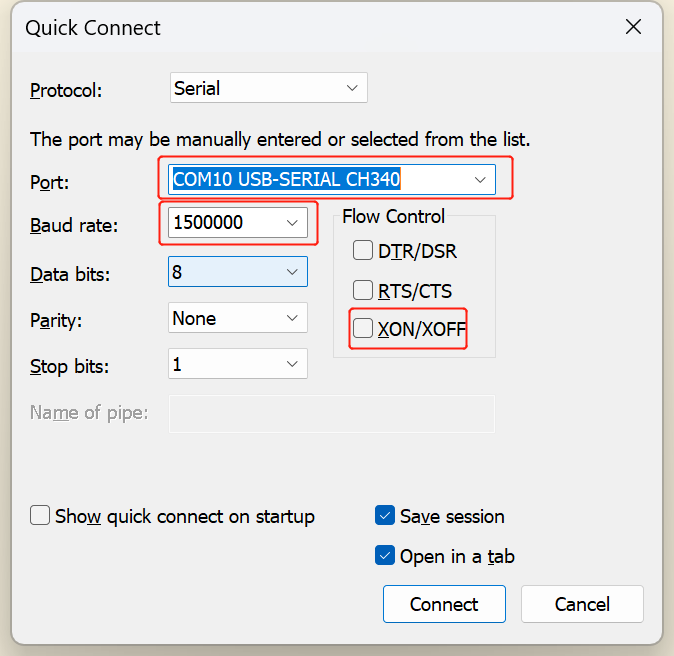

打开串口工具SecureCRT（请自行网上搜索下载）, 点击”快速连接”按钮，打开调试串口配置界面如图1-2和图1-3所示：

1.Port: 选择设备管理器显示的端口号

2.波特率： 1500000

3.禁止流控：不勾选RTS/CTS

图1-2：SecureCRT

图1-3：配置调试串口信息

Linux主机调试

安装minicom

sudo apt -y install minicom

配置调试窗口信息

按如下步骤，配置保存串口信息：

提示:以下步骤执行一次即可!

1.在插入串口调试线后先获取设备节点，如果不是ttyUSB0请对应修改minicom的配置值。

$ls /dev/ttyUSB*

/dev/ttyUSB0

2.执行如下命令打开minicom

sudo minicom -s

3.进入串口设置界面：输入CTRL-A Z

Filenames and paths

File transfer protocols

Serial port setup

Modem and dialing

Screen and keyboard

Save setup as dfl

Save setup as

Exit

4.端口设置：选择Serial port setup

5.设置串口设备： 输入”A”，填入/dev/ttyUSB0, 然后按回车确定

6.禁止流控：输入“F”，按回车确定

7.设置波特率：输入“E”，再输入“A”直到显示Current 1500000 8N1, 然后按回车确认

8.配置完成后，界面显示

A -        Serial Device          : /dev/ttyUSB0

B -        Lockfile Location       : /var/lock

C -        Callin Program         :

D -        Callout Porgram        :

E -        Bps/Par/Bits           : 1500000 8N1

F -        Hardware Flow Control : No

G -        Software Flow Control  : No

9.退出端口设置：按回车

10.保存配置： 选择Save setup as dfl

11.退出设置：选择Exit

运行minicom

sudo minicom

分区配置

• TB-RK3588SD0正常启动Debian系统， 需要分别在SpiFlash及TF卡上烧写镜像。

• SpiFlash分区信息，包括分区名，起始地址和分区大小（起始地址和分区大小的单位为block，每个block的大小为512字节）。TB-RK3588SD0加载part-fit分区表, 分区表信息如下:

• TF卡仅需格式化成一个ext4分区, 用于存放Rootfs文件系统。

提示:预装Rootfs文件系统的TF卡不支持热插拔，请下电后插TF卡上电进系统！

烧写固件

TB-RK3588SD 出厂默认只烧写SpiFlash镜像，如果需求运行Debian系统，请将已烧写rootfs的TF插入开发版上电启动。

如果在升级过程中出现意外，无法进入loader烧写模式，仍可以进入 MaskRom 模式来烧写固件。

进入烧写模式

准备程序

• TB-RK3588SD 开发板

• 电脑主机

• Type-C 数据线

安装Windows RK USB驱动程序

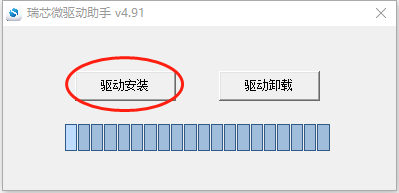

下载 Flashtool压缩包，解压目录FlashTool_CN.zip\FlashTool_CN\Windows\DriverAssitant。运行里面的 DriverInstall.exe 。先选择驱动卸载，然后再选择驱动安装。

进入loader烧写模式

1.Type-C数据线一端接在开发板上一端接到电脑PC端的USB接口上。

2.按住主板的”REC_KEY”按键不放，Type-C数据线另一端连接标有“TYPE_C/DP”的丝印的Type-C口。

3.当开发板进入loader模式后，松开按键。

进入maskrom烧写模式

1.Type-C数据线一端接在开发板上一端接到电脑PC端的USB接口上。

2.用镊子短接“CLK” “G”两个触点, Type-C数据线另一端连接标有“TYPE_C/DP”的丝印的Type-C口。

3.当开发板进入maskrom模式后,松开镊子。

查询烧写状态

Linux主机查询

先下载得到edge工具（请先下载Linux工程源代码）至电脑上,执行如下命令查询烧写状态:

./edge flash -q

1.none：表示开发板未进入烧写模式。

2.loader：表示开发板进入loader烧写模式。

3.maskrom：表示开发板进入maskrom烧写模式。

Windows主机查询

下载**RKDevTool_Release_v2.95**工具至电脑上。

双击打开RKDevTool_Release_v2.95目录下的RKDevTool.exe

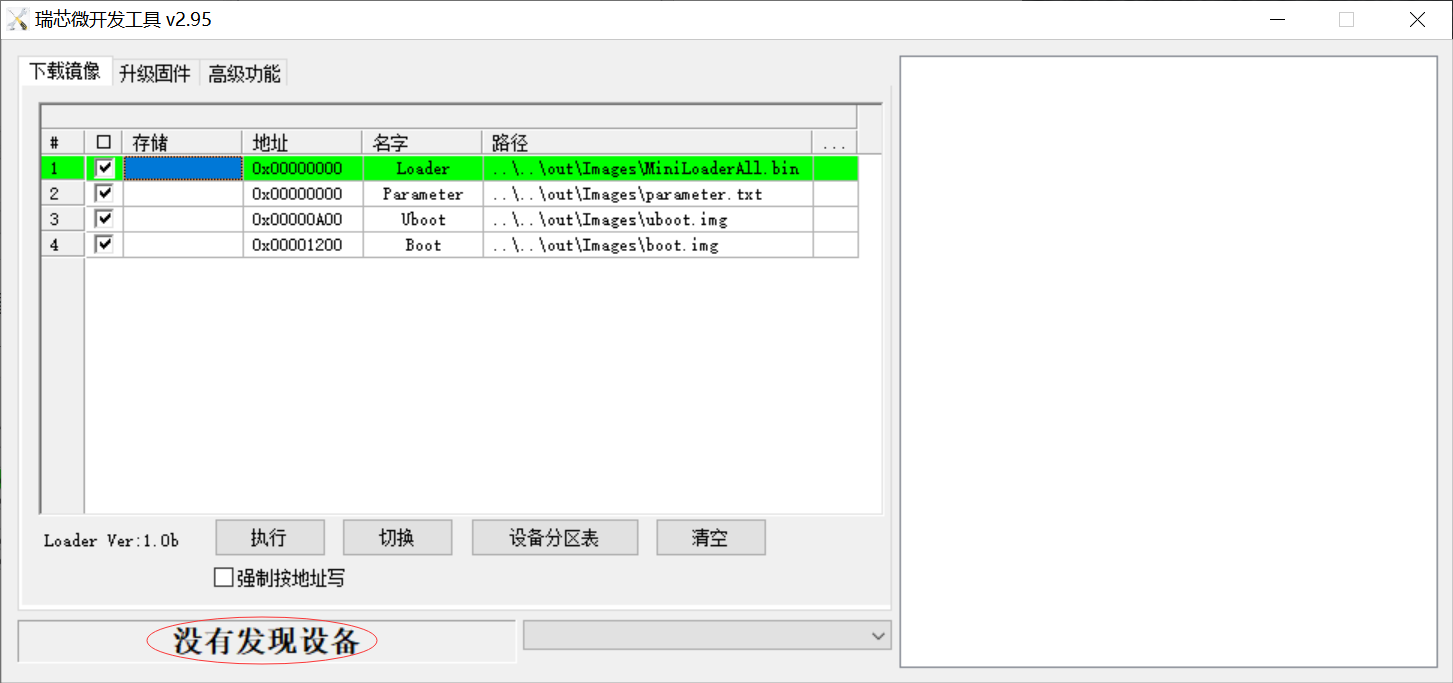

• 没有发现设备（如果图1-4所示）：表示开发板未进入烧写模式。

• 发现一个LOADER设备（如图1-5所示）：表示开发板进入loader烧写模式。

• 发现一个MASKROM设备（如图1-6所示）：表示开发板进入maskrom烧写模式。

图1-4：没有发现设备

图1-5：发现一个LOADER设备

图1-6：发现一个MASKROM设备

Linux主机烧写镜像

烧写所有镜像

烧写所有镜像包括：MiniLoaderAll.bin, uboot.img, boot.img和parameter.txt

./edge flash -a

烧写uboot镜像

烧写镜像：MiniLoaderAll.bin，uboot.img和parameter.txt

./edge flash -u

烧写kernel镜像

烧写镜像：boot.img和resource.img

./edge flash -k

查看烧写帮助

查看支持的烧写参数：

./edge flash -h

TF卡烧写Rootfs镜像

• 在Linux主机上将TF卡格式化成一个分区（确保只有TF卡读卡器这个USB存储设备插入， 假设TF卡读卡器识别为/dev/sdb1）

1.打开终端,输入以下命令启动fdisk:

sudo fdisk /dev/sdb

2.删除现有的分区表(如果有):

如果/dev/sdb上已经有分区表, 需要先删除它们. 使用d命令删除现有的分区表:

 Command(m for help):d

 Partition table type

 Do you want to convert the partition table to 'gpt'? [Yes, [N]o: Y

3.创建新的GPT分区表:

输入g来创建一个新的GPT分区表:

Command(mfor help):g

4.创建新的分区:

输入n来创建一个新的分区:

Command(mfor help):n

fdisk 会提示你输入分区的详细信息。这里可以一路按回车键接受默认值。

• 将TF卡格式化ext4文件系统

sudo mkfs.ext4 /dev/sdb1

• 将OUT_DIR目录下的Rootfs.img镜像烧写到TF卡里

sudo dd if=OUT_DIR/rootfs.img of=/dev/sdb1 && sync

Windows主机烧写镜像

• 双击打开RKDevTool_Release_v2.95目录下的RKDevTool.exe。

• 确认开发板已经进入loader或者maskrom烧写模式。

打勾选择需要烧写的镜像。

备注:Loader和Parmeter选项建议打勾选择，其他选项根据需要打勾选择。

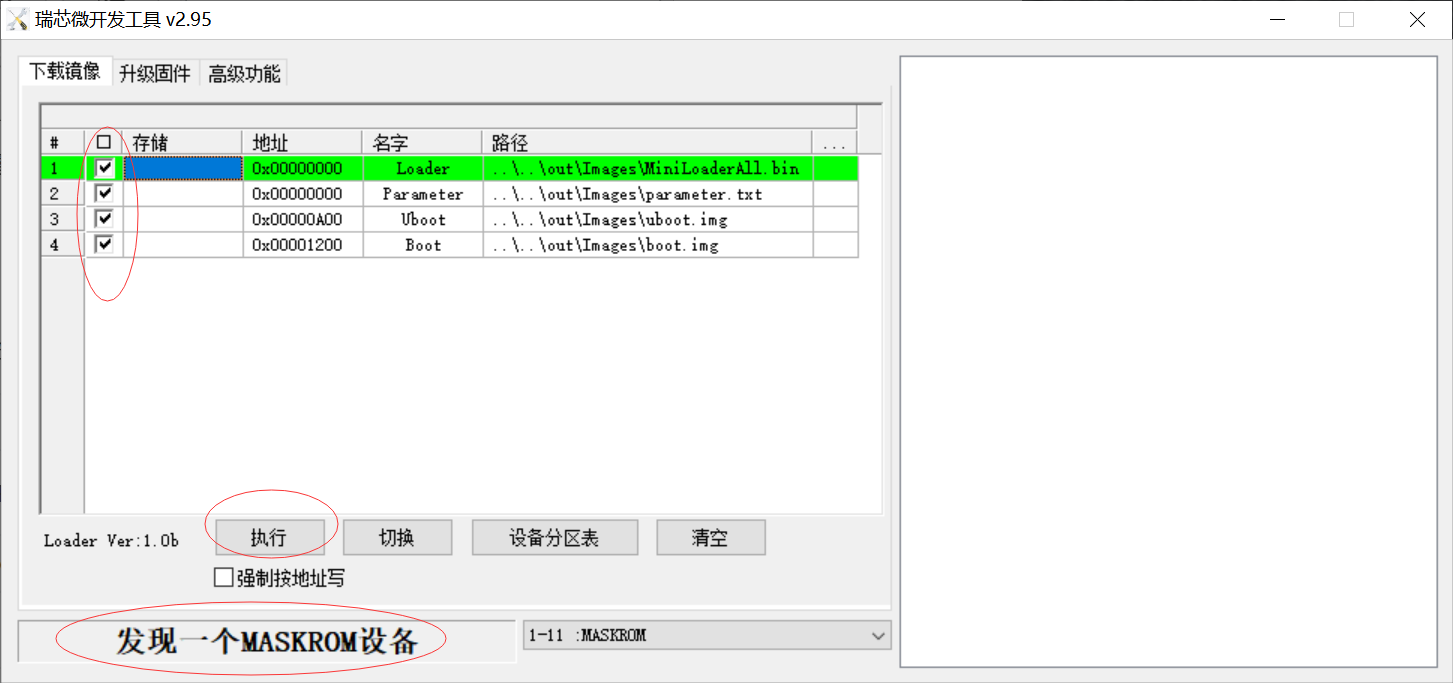

• 点击“执行”按钮，开始烧写固件（如图1-7所示）。

图1-7：烧写固件

• Rootfs烧写请参照TF卡烧写Rootfs镜像章节

运行模式

全速模式

• 接上电源板，用12V电源上电会进入全速模式.

• 运行全速模式在uboot阶段串口Log如下：

• kernel阶段串口log中command line显示performance_mode属性为full:

高速模式

• 当支持PD2.0/3.0协议的适配器用type-c线接入标有“POWER_IN”丝印的Type-C口上电会进入高速模式.

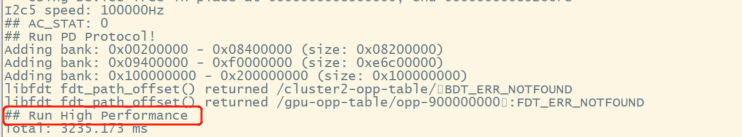

• 运行高速模式在uboot阶段串口Log如下：

kernel阶段串口log中command line显示performance_mode属性为low:

低速模式

• 除以上两种上电方式,以外均进入低速模式.

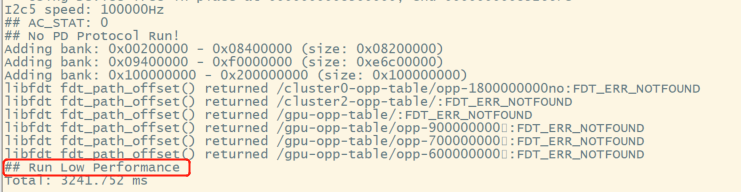

• 运行低速模式在uboot阶段串口Log如下：

• kernel阶段串口log中command line显示performance_mode属性为low:

启动系统

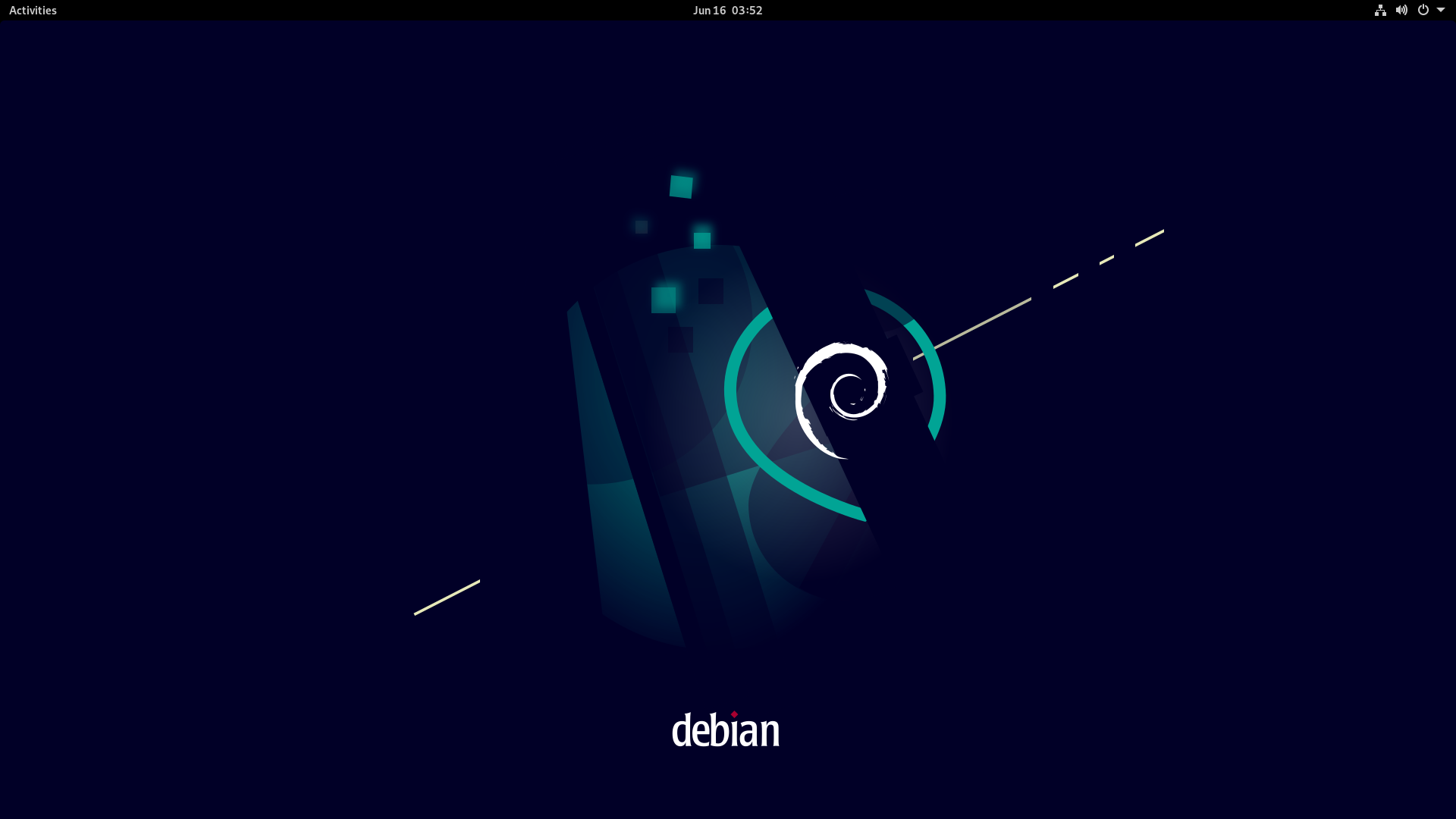

• 插入TF卡， 接入HDMI显示器，启动Debian11系统，进入系统会显示类似以下界面：

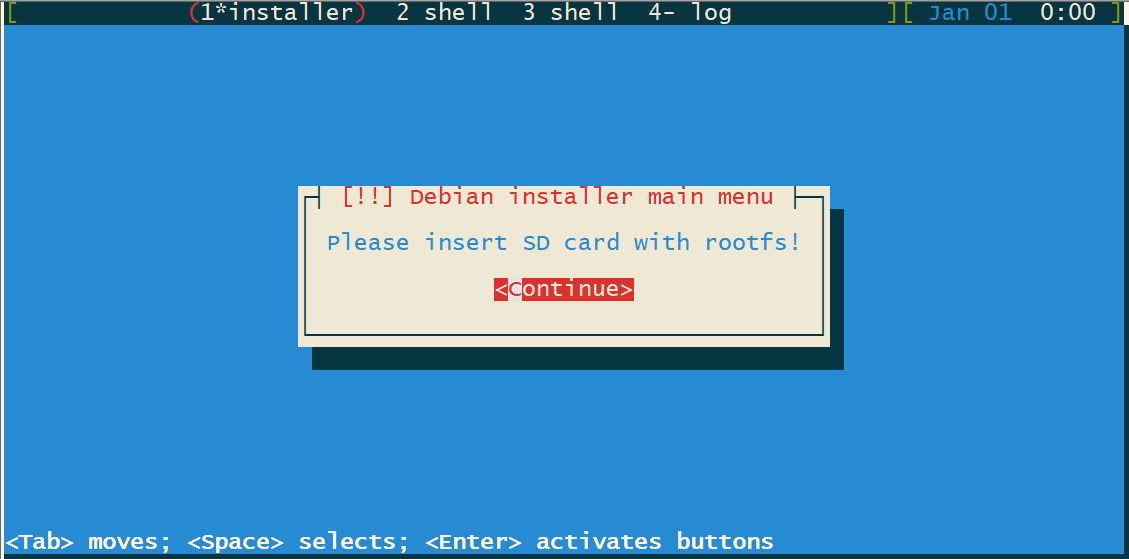

• 不插TF卡， 启动boot分区引导系统，串口界面提示类似如下，请按提示插入预装rootfs.img的TF卡，选择Continue按钮按回车重启系统

建议： 尽量不要热插拔TF卡， 请下电后插入TF卡！
