【新启航】多行业通用：3D 扫描逆向所需的便携式采集工具与数字化建模能力组合方案

摘要

3D 扫描逆向技术在汽车、航空航天、文物修复、医疗等多行业的普及，推动工具与能力体系向 “便携化、通用化、高精度” 升级。本文聚焦多行业共性需求与差异化场景，梳理便携式 3D 扫描采集工具（手持激光、无线结构光等类型）的技术特性与行业适配性，解析数字化建模核心能力（多格式兼容、跨场景精度把控等），构建 “工具选型 - 能力匹配 - 行业落地” 的组合方案框架，为不同行业逆向抄数应用提供标准化与定制化兼具的实践路径。

一、引言

传统 3D 扫描逆向依赖固定式设备与专业实验室环境，难以满足多行业现场作业需求（如汽车售后维修、文物现场复刻、医疗假体定制）。便携式采集工具与数字化建模能力的协同，可突破空间与场景限制，同时需兼顾行业差异化要求（如航空航天对精度的严苛标准、文物修复对数据完整性的需求），成为多行业通用逆向技术落地的关键。

二、多行业适配的便携式 3D 扫描采集工具：类型、特性与选型逻辑

2.1 主流便携式采集工具及技术参数

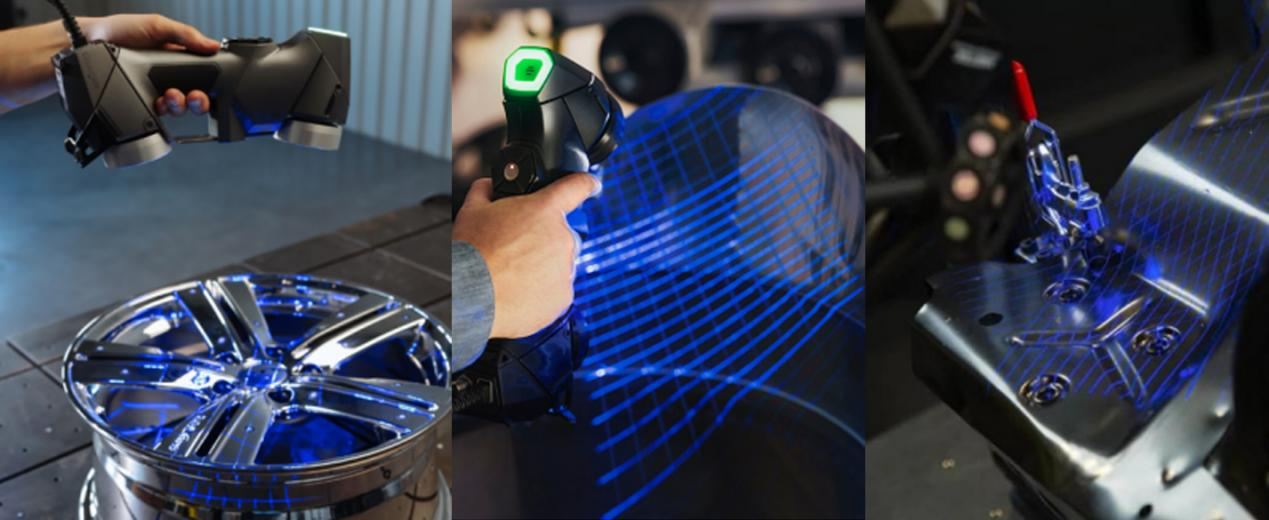

便携式采集工具以 “轻量化、高适配” 为核心特征，主流类型包括手持激光扫描仪、无线结构光扫描仪、便携式拍照扫描仪。手持激光扫描仪（如某品牌型号）重量≤1.2kg，续航≥4 小时，精度达 ±0.05mm，支持金属、塑料等多材质扫描，适配汽车零部件、机械配件等工业场景；无线结构光扫描仪（如桌面级便携款）无需线缆连接，单帧采集时间≤0.2s，扫描范围 0.1-2m，适合文物、小家电等中小尺寸物体，数据分辨率可达 0.03mm；便携式拍照扫描仪通过多镜头联动，单次扫描范围覆盖 1-10m，误差≤±0.1mm，适用于大型构件（如建筑构件、船舶部件）。

2.2 行业差异化选型逻辑

工具选型需结合行业核心需求：工业制造（汽车、机械）优先选择激光扫描仪，保障 ±0.05mm 精度以满足零件装配要求；文物修复需兼顾精度与非接触性，无线结构光扫描仪可避免损伤文物表面，同时保留纹饰细节；医疗领域（如假牙定制）需选择生物相容性材质适配的扫描仪，搭配抗皮肤反光算法，确保口腔内扫描数据准确；建筑行业则以便携式拍照扫描仪为主，平衡扫描范围与效率。此外，工具需支持数据实时传输（蓝牙 5.0 或 WiFi6），适配现场快速处理需求。

三、多行业通用的数字化建模能力：核心要素与场景适配技巧

3.1 数字化建模核心能力构成

数字化建模能力需覆盖 “数据处理 - 模型重构 - 精度验证” 全环节，核心要素包括：多格式数据兼容能力，可处理点云（.ply/.xyz）、网格（.stl）等格式，适配不同扫描工具输出；跨场景精度把控能力，工业场景需将模型误差控制在 ±0.05mm 内，文物与医疗场景允许 ±0.1mm 误差，但需保障特征完整性；快速建模能力，通过参数化与非参数化结合（如 SolidWorks 参数化建模 + UG NX 自由曲面重构），满足规则零件（如齿轮）与自由曲面零件（如文物曲面）的建模需求。

3.2 行业场景化建模技巧

不同行业建模需针对性优化：工业制造中，针对标准化零件（如螺栓）采用参数化建模，通过自动识别螺纹特征生成可编辑模型，提升迭代效率；文物修复时，采用 “点云精细补全 + 曲面平滑处理”，对残缺部位通过对称复制、周边特征拟合实现数字化修复，保留文物原始风貌；医疗领域建模需结合人体生理结构，如定制假肢时，将扫描数据与人体运动力学模型结合，确保假肢适配性与舒适性。同时，建模过程需支持云端协同，便于多团队（如设计、制造、检测）实时共享数据，缩短项目周期。

四、多行业组合方案实例：场景落地与效果验证

4.1 工业制造（汽车售后）方案

某汽车 4S 店针对变速箱壳体损坏修复，采用手持激光扫描仪（精度 ±0.05mm）现场扫描，数据实时传输至建模端，工程师通过参数化建模快速生成壳体模型，误差≤±0.06mm，24 小时内完成备件定制，相比传统流程（需返厂扫描建模）效率提升 80%。

4.2 文物修复方案

某博物馆对唐代陶俑进行数字化复刻，使用无线结构光扫描仪（非接触式）采集数据，建模时采用 “特征保留算法” 完整还原衣纹细节，模型与实物偏差≤±0.08mm，同时生成可 3D 打印的修复部件，实现文物无损复刻与修复。

4.3 医疗方案

某牙科诊所为患者定制假牙，通过便携式口腔扫描仪（生物相容性材质适配）获取口腔数据，建模时结合患者咬合关系调整模型形态，误差≤±0.07mm，3 天内完成假牙制作，适配性与舒适度显著提升。

新启航半导体三维扫描测量产品介绍

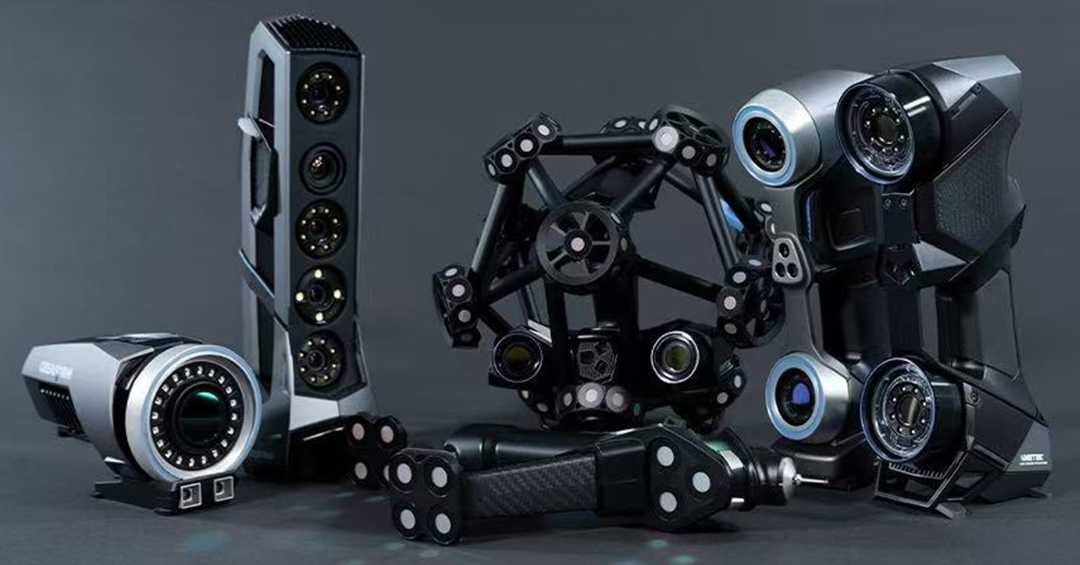

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

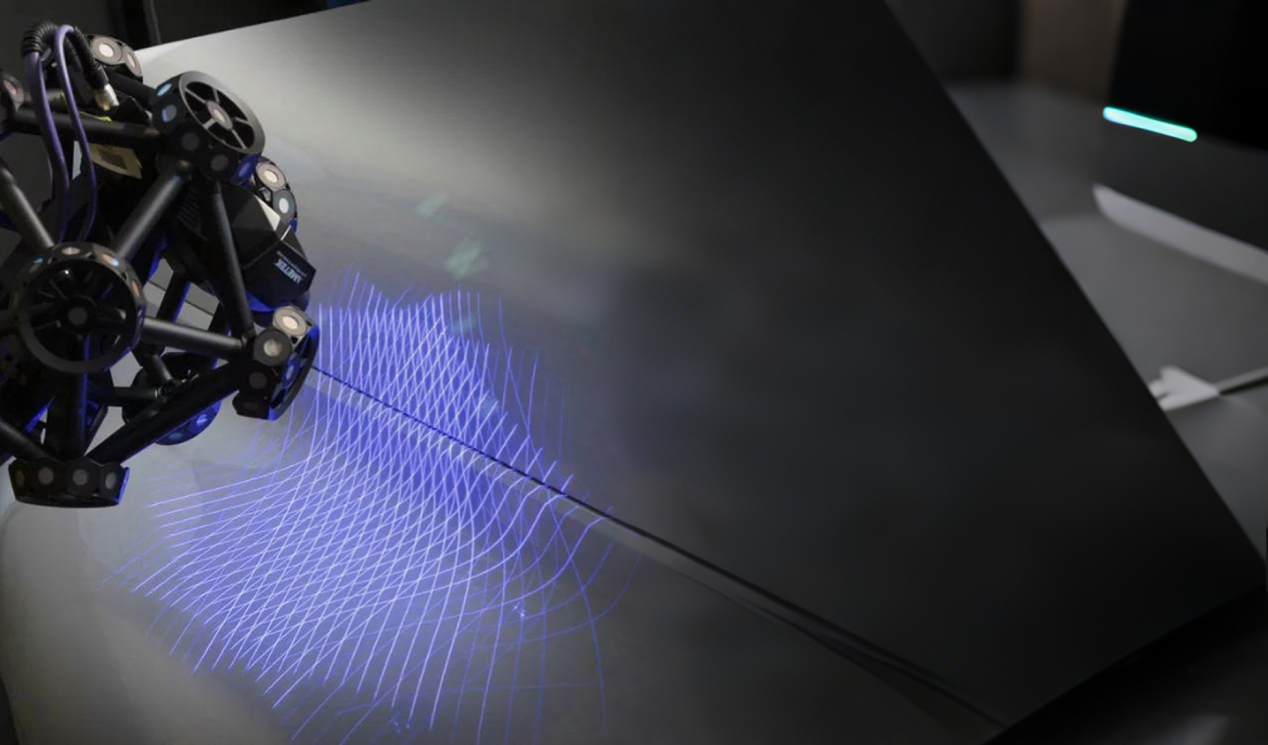

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

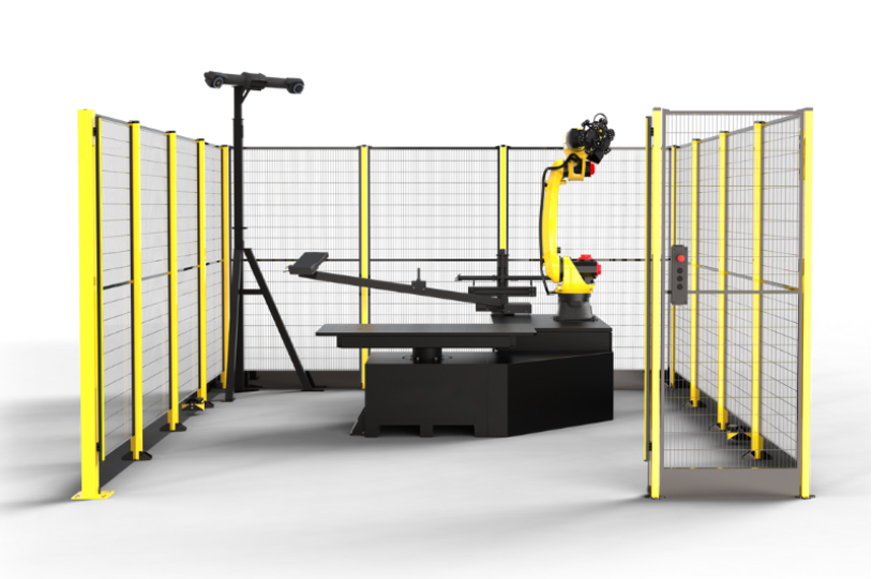

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

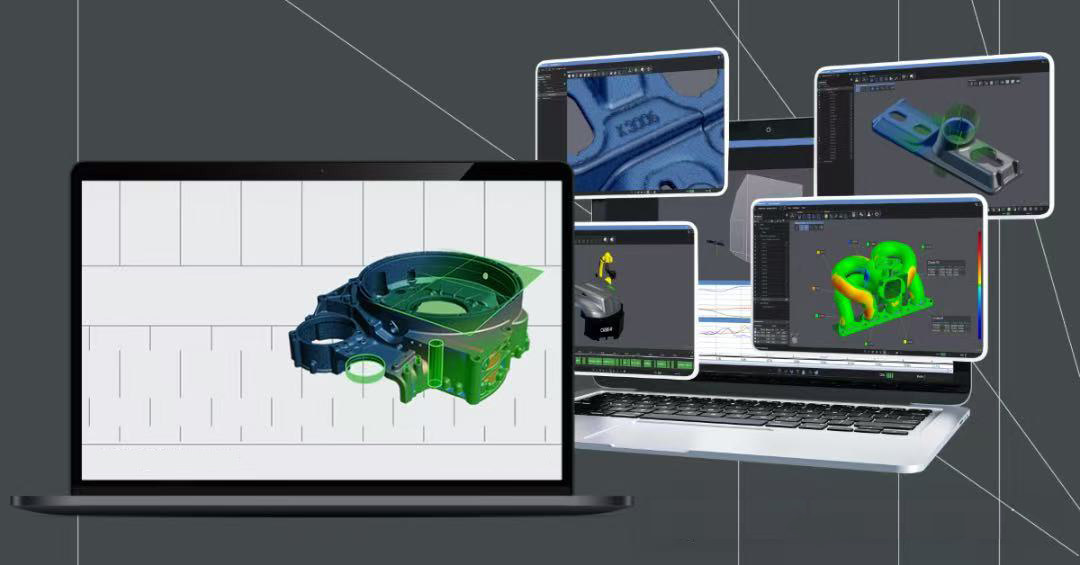

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
