工业以太网实现：西门子 S7-200 PPI 转以太网通讯案例解析

西门子S7-200PLC PPI转以太网通讯模块应用案例(图1)

一．行业痛点与解决方案

在工业自动化控制领域，西门子S7-200系列PLC凭借其稳定性和易用性，长期占据着中小型控制系统市场的主导地位。然而，随着工业4.0和智能制造的推进，企业对设备联网、远程监控和数据采集的需求日益迫切。老旧的S7-200PLC因缺乏原生以太网接口，无法直接接入企业局域网或上位机系统，导致数据孤岛现象严重，运维效率低下。某汽车零部件制造企业便面临这一困境：其生产线上的12台S7-200PLC需通过人工巡检方式读取数据，故障响应时间长达2小时，且无法实现生产数据的实时分析。

为突破这一瓶颈，该企业引入捷米特ETH-S7300-JM01直插型以太网模块，通过模块化设计实现PLC的以太网化改造。该方案不仅保留了原有PLC的控制功能，还赋予其高速网络通信能力，为设备联网和智能化升级提供了经济高效的解决方案。

二．硬件配置与系统架构

核心设备选型

1. PLC主机：西门子S7-200CPU224XP（6ES7214-2BD23-0XB8），具备24点输入/16点输出，支持PPI协议通信。

2. 以太网模块：捷米特ETH-S7300-JM01直插型模块，采用工业级设计，支持10/100Mbps自适应以太网，兼容西门子S7-200/300/400系列PLC。

3. 触摸屏：昆仑通态TPC7062Ti（7英寸电阻屏），支持ModbusTCP协议，用于本地监控。

4. 上位机系统：研华工控机（配置Inteli5-12400处理器、8GB内存），运行KingSCADA组态软件。

西门子S7-200PLC PPI转以太网通讯模块应用案例(图2)

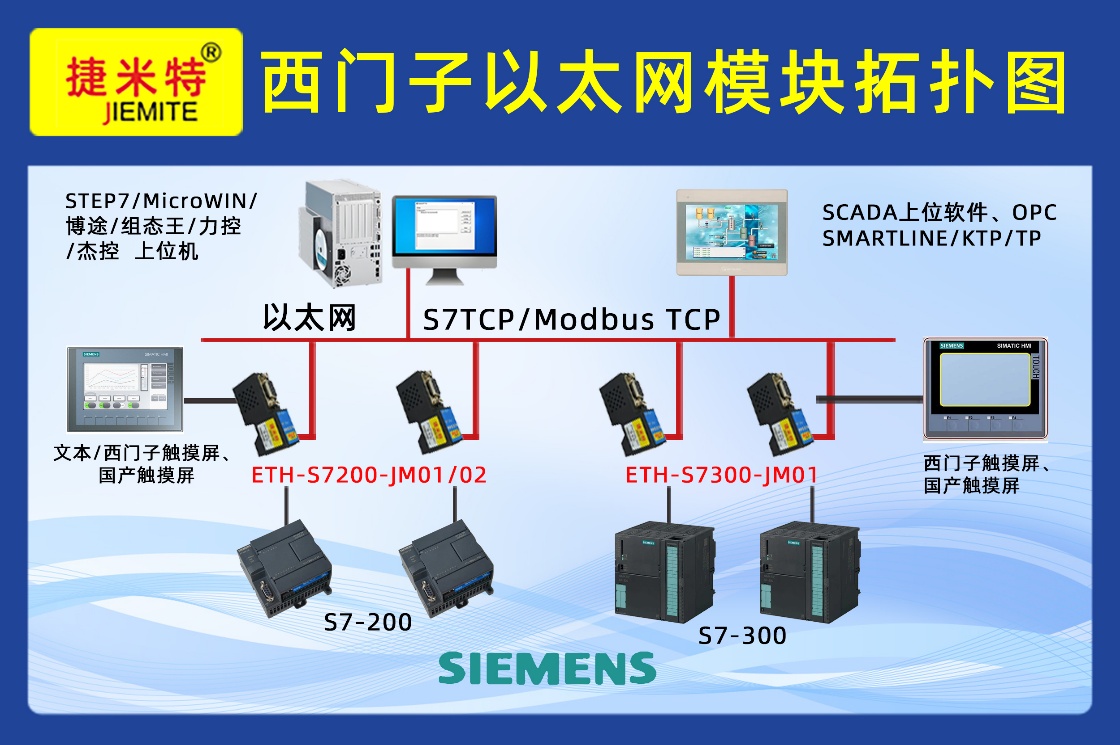

系统拓扑结构

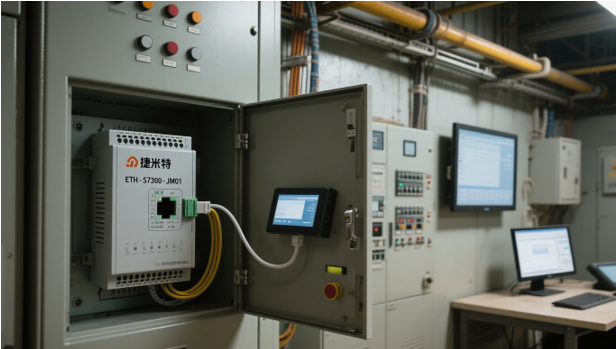

模块通过直插式设计直接连接PLC的PPI接口，另一端以太网口接入车间交换机，实现与上位机和触摸屏的并行通信。

三．实施过程与关键步骤

1.硬件安装与电气连接

• 模块安装：将ETH-S7300-JM01模块的DB9公头插入S7-200的PPI端口，拧紧固定螺丝确保接触可靠。
• 网络配置：使用网线连接模块以太网口与交换机，为模块分配静态IP地址（192.168.1.100/24），与上位机（192.168.1.10）处于同一子网。
• 触摸屏连接：通过RS485总线将触摸屏与PLC扩展口相连，设置波特率为187.5kbps，与PPI协议保持一致。

2.模块参数配置

使用捷米特提供的NetDevice配置工具完成以下设置：

1. 通信协议选择：启用S7TCP协议，兼容西门子STEP7编程软件。

2. 数据映射区定义：

o 本地站（PLC）：DB1.DBW0-DB1.DBW100（对应V区0-100）

o 远程站（上位机）：映射至KingSCADA的实时数据库标签

3. 超时参数优化：将连接超时时间设为5秒，重试次数调整为3次，提升网络波动时的通信稳定性。

3.上位机组态开发

在KingSCADA中完成以下功能实现：

• 设备驱动配置：选择“西门子S7-300以太网驱动”，输入模块IP地址和端口号（默认102）。
• 实时数据库构建：创建200个I/O点，对应PLC的V区变量，采样周期设置为500ms。
• 监控界面设计：
  • 生产线状态总览画面（设备运行/故障状态指示）
  • 实时数据曲线（温度、压力等工艺参数）
  • 历史数据查询（支持Excel导出）
  • 报警管理（声光提示+短信推送）

4.触摸屏程序开发

使用昆仑通态MCGS嵌入版组态软件：

• 通信配置：选择“ModbusTCP主站”，设置模块IP地址为192.168.1.100。
• 监控画面设计：
  • 手动控制界面（设备启停按钮）
  • 参数设置界面（工艺参数修改权限控制）
  • 报警记录界面（存储最近100条报警信息）



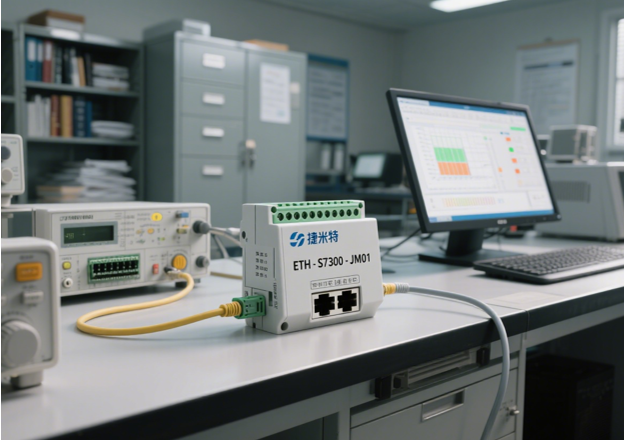

  西门子S7-200PLC PPI转以太网通讯模块应用案例(图3)

四．应用效果与性能评估

1.通信稳定性测试

• 连续运行测试：系统72小时不间断运行，数据丢包率低于0.02%，通信成功率达99.98%。
• 抗干扰能力：在电磁干扰环境下（距离变频器0.5米），模块仍能保持稳定通信，误码率为0。

2.效率提升数据

• 运维效率：故障响应时间从2小时缩短至15分钟，设备综合效率（OEE）提升18%。
• 数据利用率：实现生产数据采集后，工艺优化周期从每周一次缩短至每日分析，产品合格率提高2.3%。

3.成本效益分析

• 硬件成本：相比西门子原装CP243-1模块，捷米特方案节省65%的采购成本。
• 实施周期：从方案确定到系统上线仅需3个工作日，较传统方案缩短70%部署时间。

西门子S7-200PLC PPI转以太网通讯模块应用案例(图4)

五．技术优势总结

1. 即插即用设计：模块化安装无需改动PLC程序，降低升级风险。

2. 协议兼容性强：同时支持S7TCP和ModbusTCP协议，可无缝对接各类上位机软件。

3. 扩展性优越：单模块支持32个TCP连接，满足未来MES系统接入需求。

4. 维护便捷性：提供LED状态指示和Web诊断界面，故障定位时间缩短至5分钟内。

西门子S7-200PLC PPI转以太网通讯模块应用案例(图5)

六．行业推广价值

该案例为老旧PLC设备的网络化改造提供了标准化解决方案，已成功复制应用于：

• 建材行业：某水泥厂立磨控制系统升级
• 能源行业：LNG加气站远程监控系统
• 物流行业：智能仓储设备联网管理

通过捷米特ETH-S7300-JM01网关模块的部署，企业平均降低设备改造成本40%，提升生产透明度60%，为工业互联落地提供了可借鉴的实践路径。随着智能制造的深入推进，此类模块化通信解决方案将成为传统设备数字化转型。

更多详细内容或具体配置过程可咨询羽工。
