上海成盈智通 Vlink教程-使用MQTT协议转发采集到的Modbus TCP数据

1. 使用Modbus TCP协议采集数据

第一步 先创建一个模拟数据

1.打开模拟设备软件

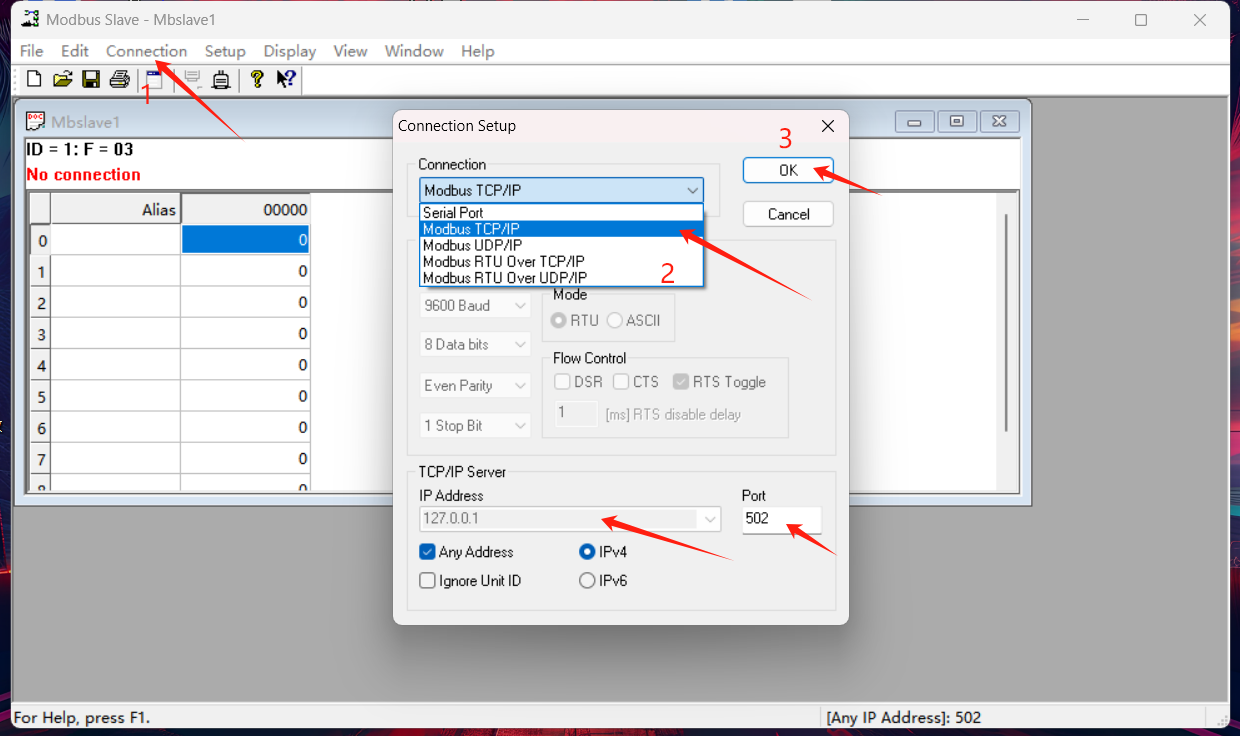

2.使用Modbus TCP协议，本地主机地址，默认端口创建连接

12c95cd861075db9574f172536baccd

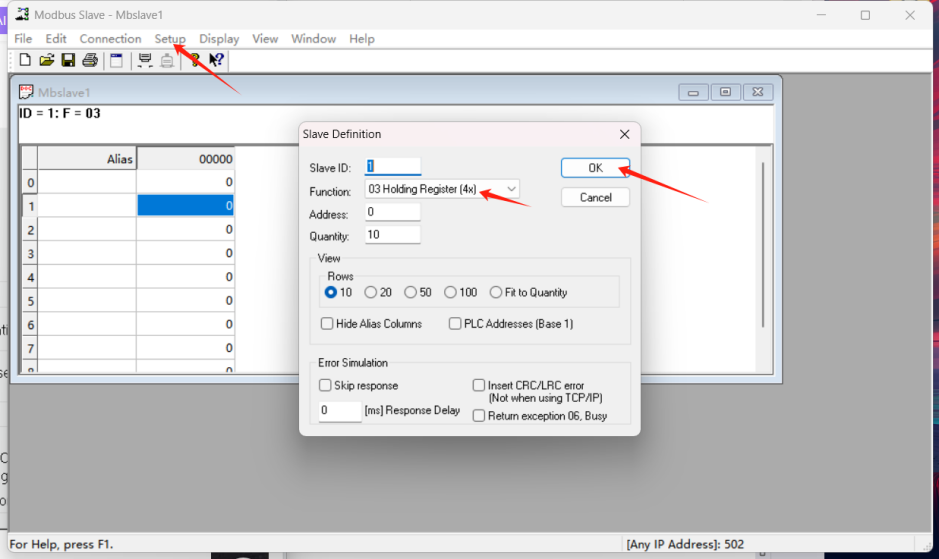

配置窗口信息

Slave ID：可以配置从机地址

        Function：可以配置寄存器/线圈类型

        Address：可以配置读/写的寄存器/线圈起始地址（默认）

功能码对应关系

        Quantity：可以配置读/写的寄存器/线圈个数（默认）

其他配置默认。

1. 设置模拟值

勾选自动递增

模拟数据创建完成

第二步 使用Vlink软件采集这个数据

1.添加Modbus TCP数据采集驱动

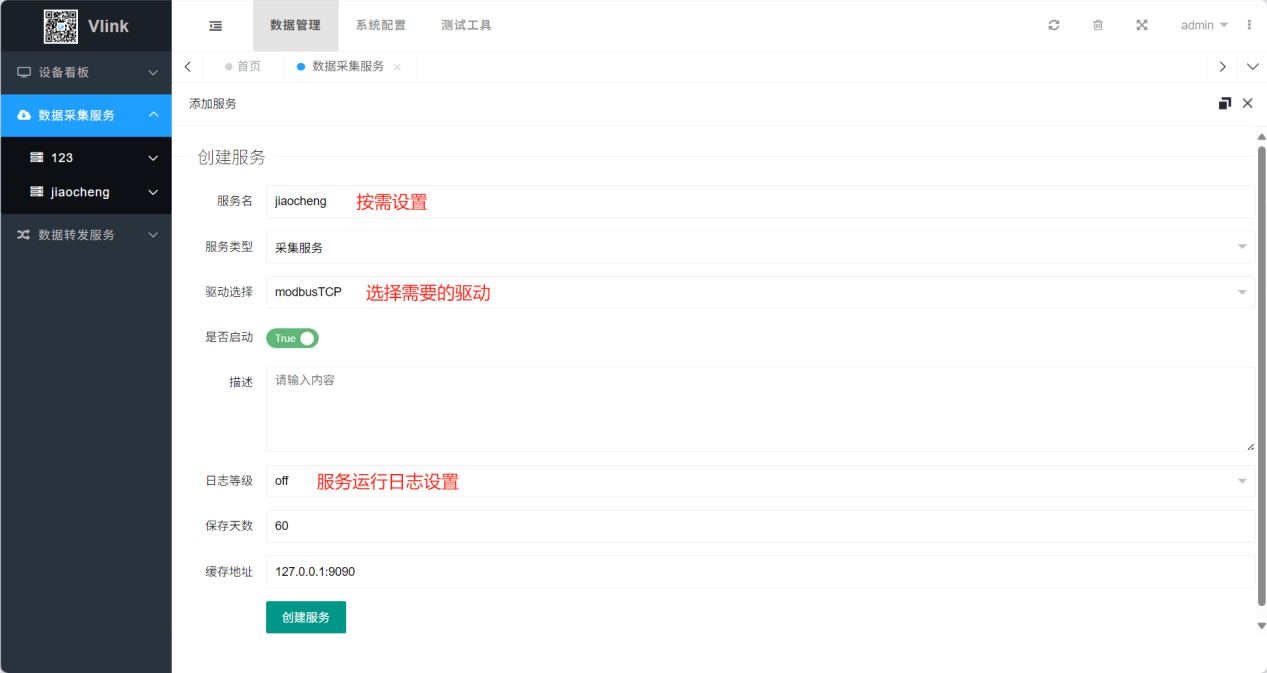

2.创建服务

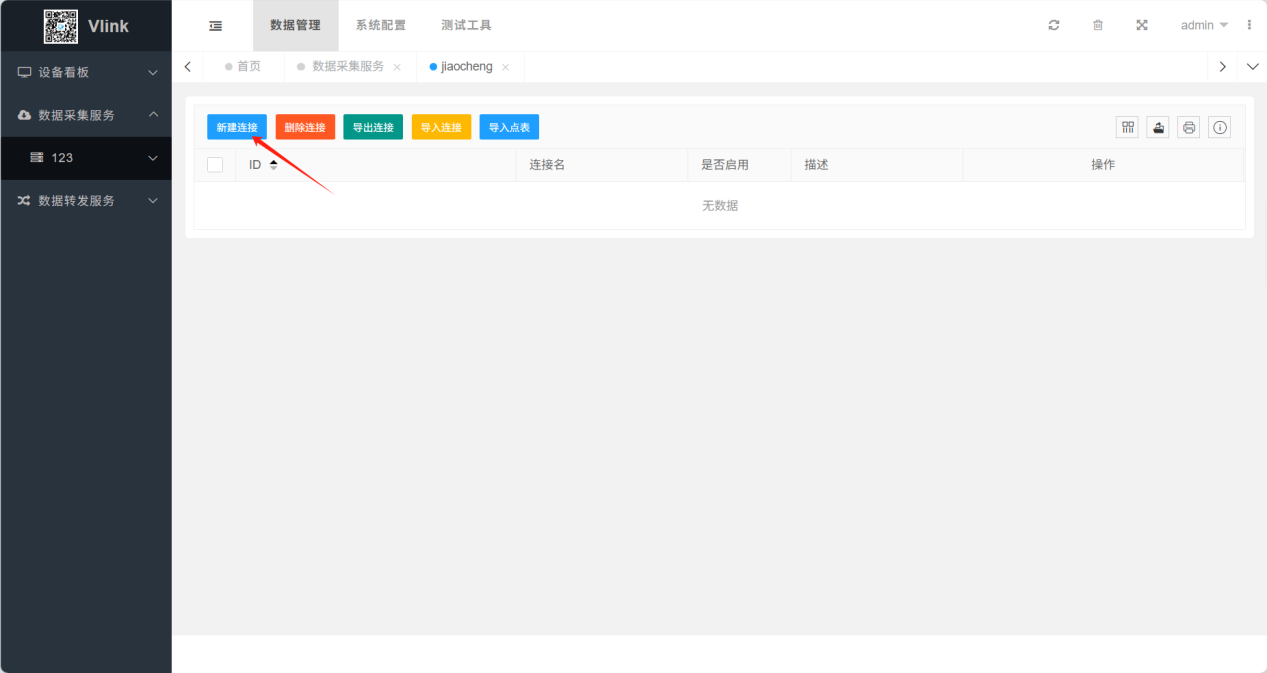

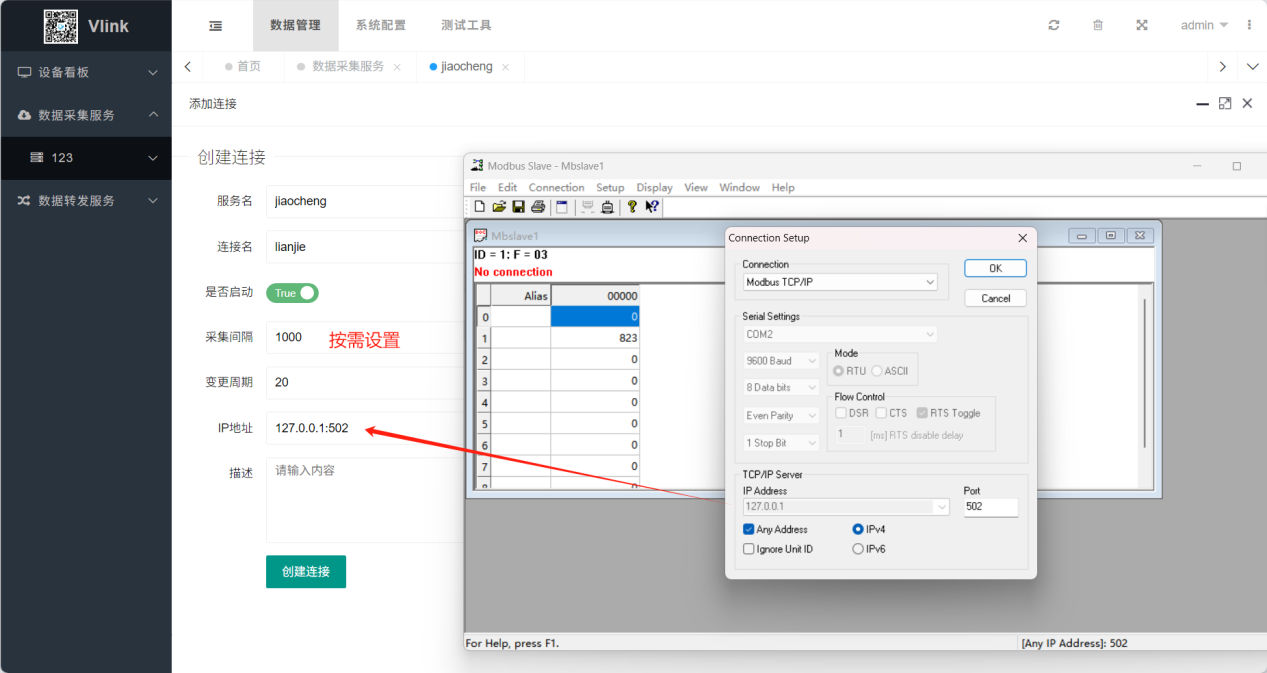

3.新建连接

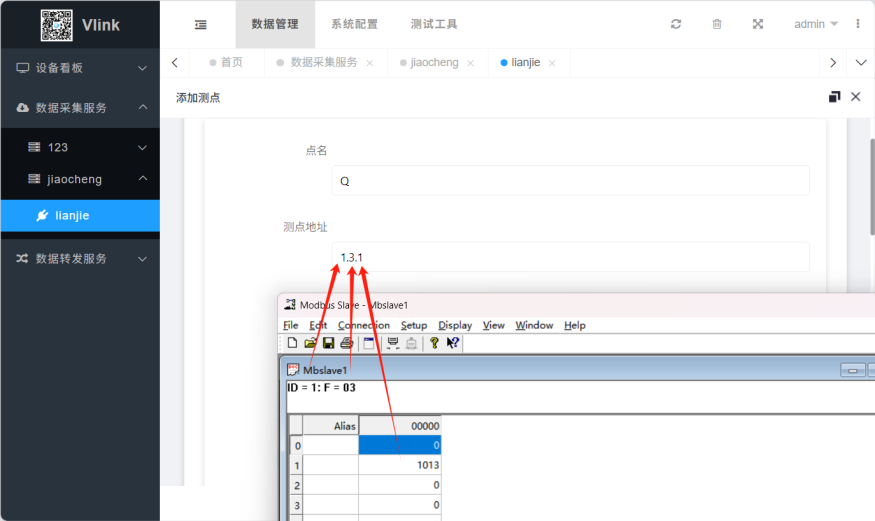

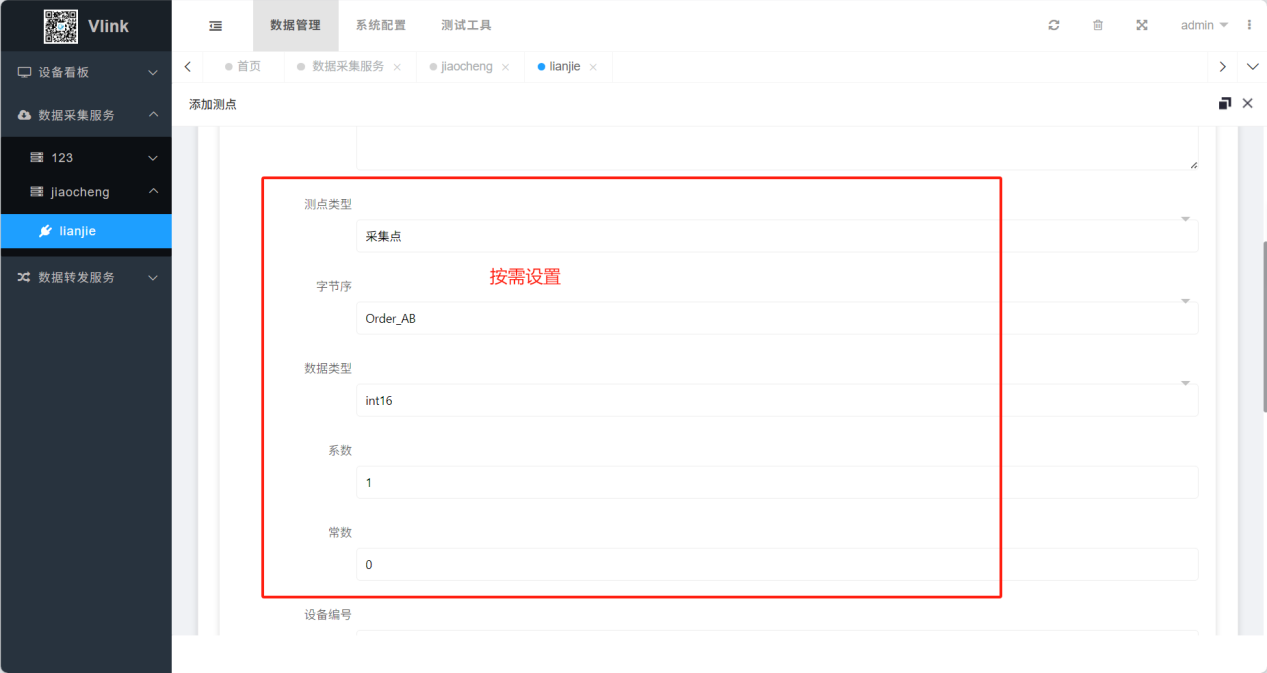

4.新建测点

地址组合：ID.功能码.寄存器地址

1. 使用MQTT协议转发数据
2. 本地搭建MQTT Broker网上有教程

2.添加MQTT驱动

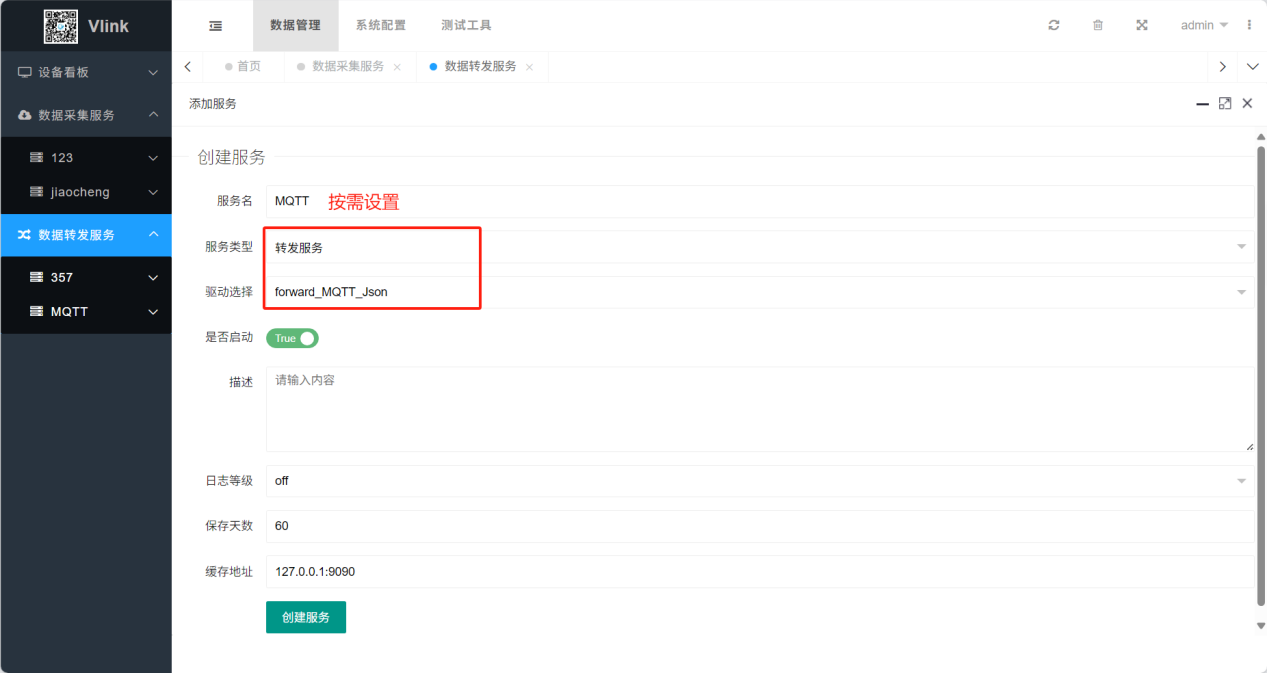

3.创建服务

4.创建连接

1. 数据接收

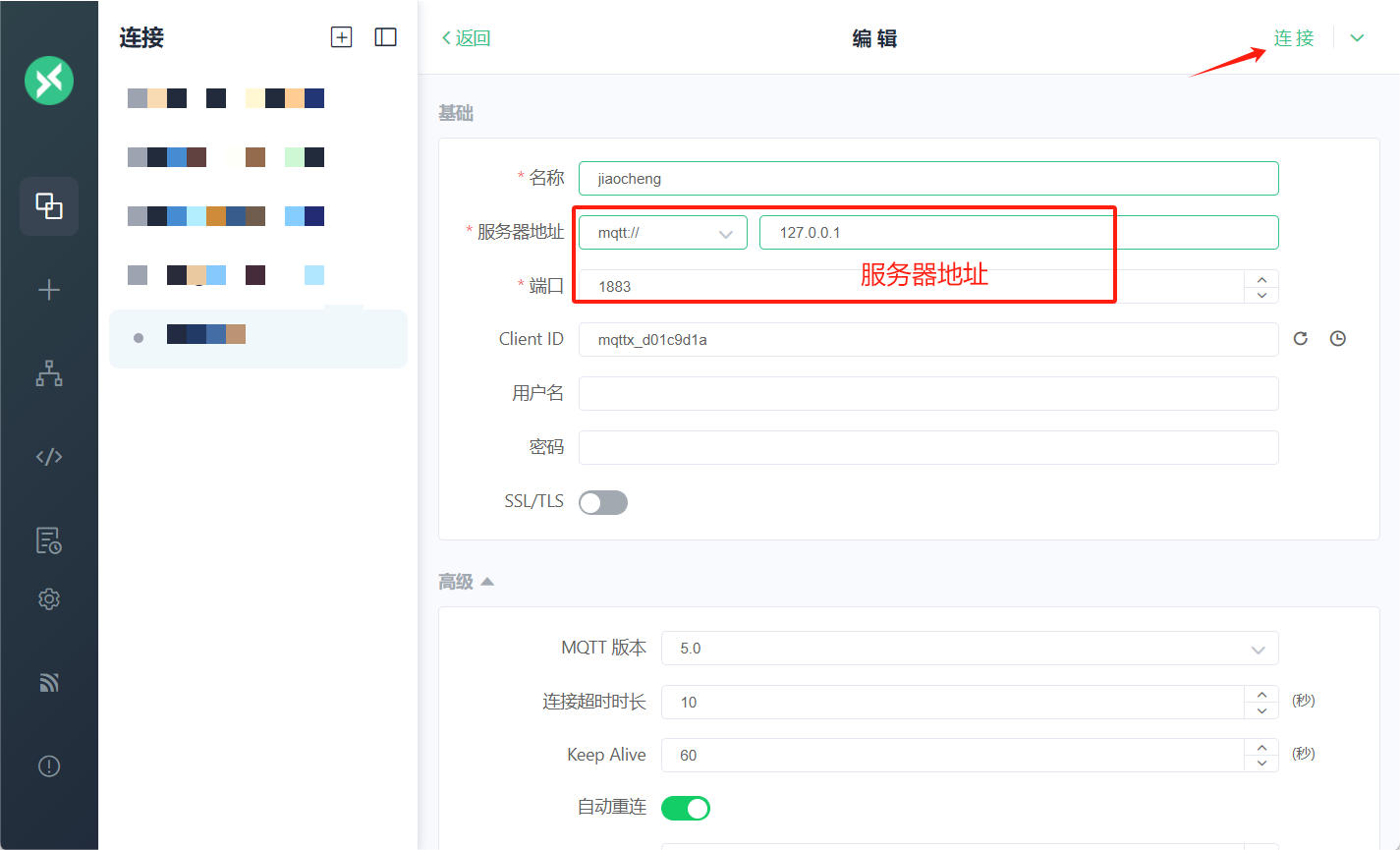

2. 添加连接

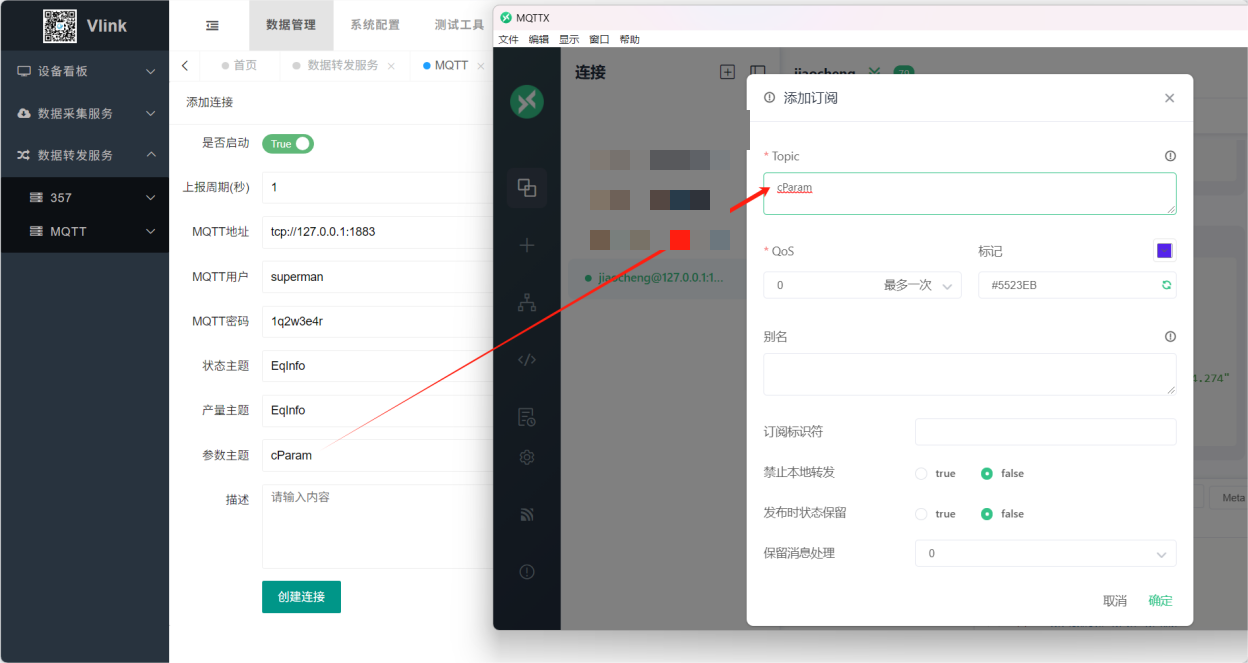

2.订阅主题

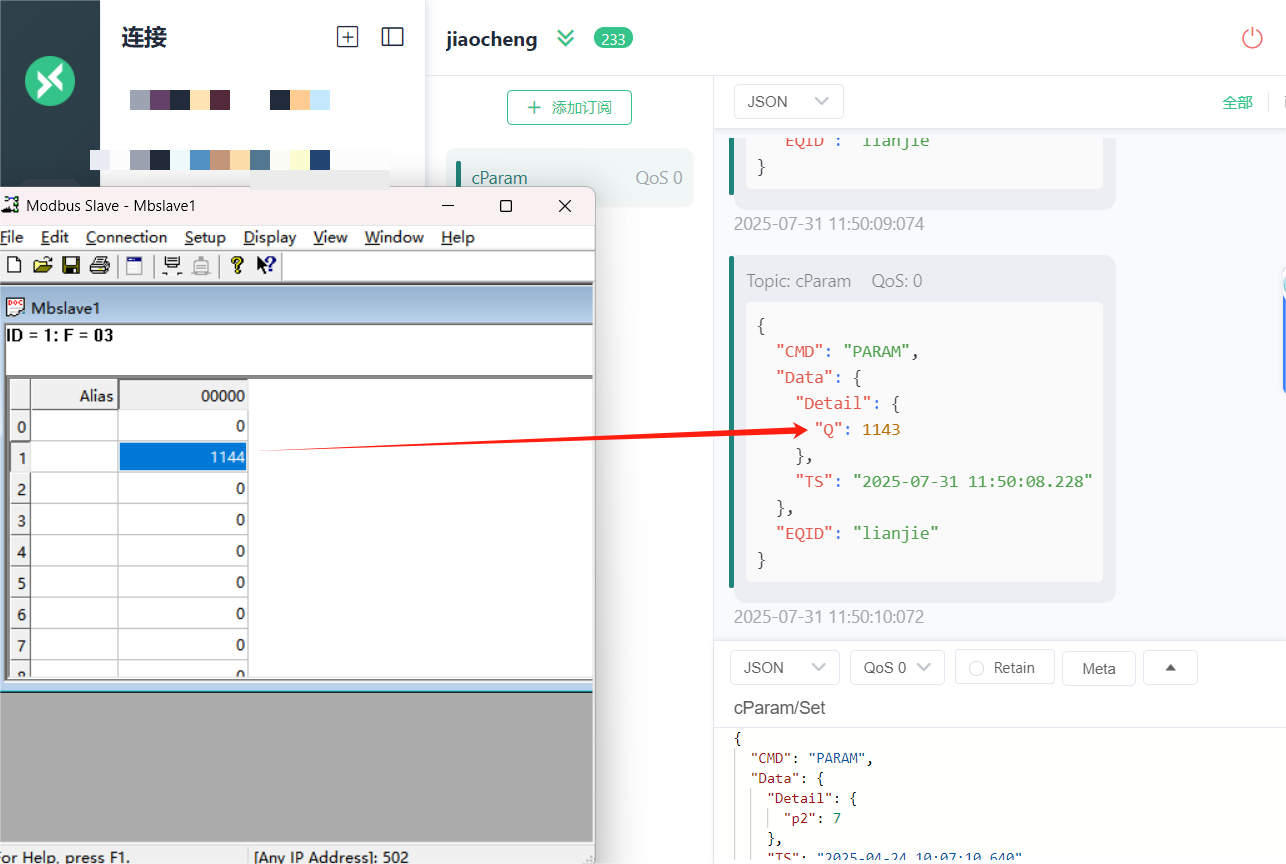

四．数据采集转发成功
