自动化控制网关实战：MODBUS TCP转CAN在饲料生产线的智能升级

自动化控制网关实战：MODBUS TCP转CAN在饲料生产线的智能升级

作为深耕包装机械设计多年的工程师，我深知自动化系统集成中协议转换的重要性。近期参与的一个饲料生产厂升级项目，正是通过部署MODBUS TCP转CAN网关，成功打通了施耐德PLC与底层驱动设备间的数据壁垒，实现了高效、稳定的集中控制。

4ea24caca0fbebc5ea2f1dc5dac18101_9358d109b3de9c827e003afe6e81800a19d8435e_副本

一、项目背景：老厂改造的棘手问题

该饲料厂早期生产线控制系统面临典型挑战：

核心控制层： 施耐德Modicon系列PLC（支持MODBUS TCP）承担配方管理、流程调度重任。

执行设备层： 众多分散的电机驱动器（步进/伺服）与关键变频器（控制粉碎机、混合机转速）主要依赖CAN总线通信。

痛点突出： PLC无法直接与CAN设备对话，数据采集依赖额外IO模块，布线复杂成本高；设备状态监控滞后，故障排查困难；粉尘、潮湿环境对传统信号传输干扰严重，影响产线稳定性。打通PLC与驱动层间的数据孤岛，成为提升整体效率的关键。

二、解决方案：精准选型，可靠互联

核心思路是利用协议转换网关构建“翻译桥梁”。经过严苛选型，最终方案如下：

核心枢纽：工业级MODBUS TCP转CAN网关。这款网关在粉尘环境中的稳定表现（IP40防护、宽温设计）及其强大的协议转换能力（支持MODBUS RTU/TCP与CAN 2.0A/B互转）吸引了我们。

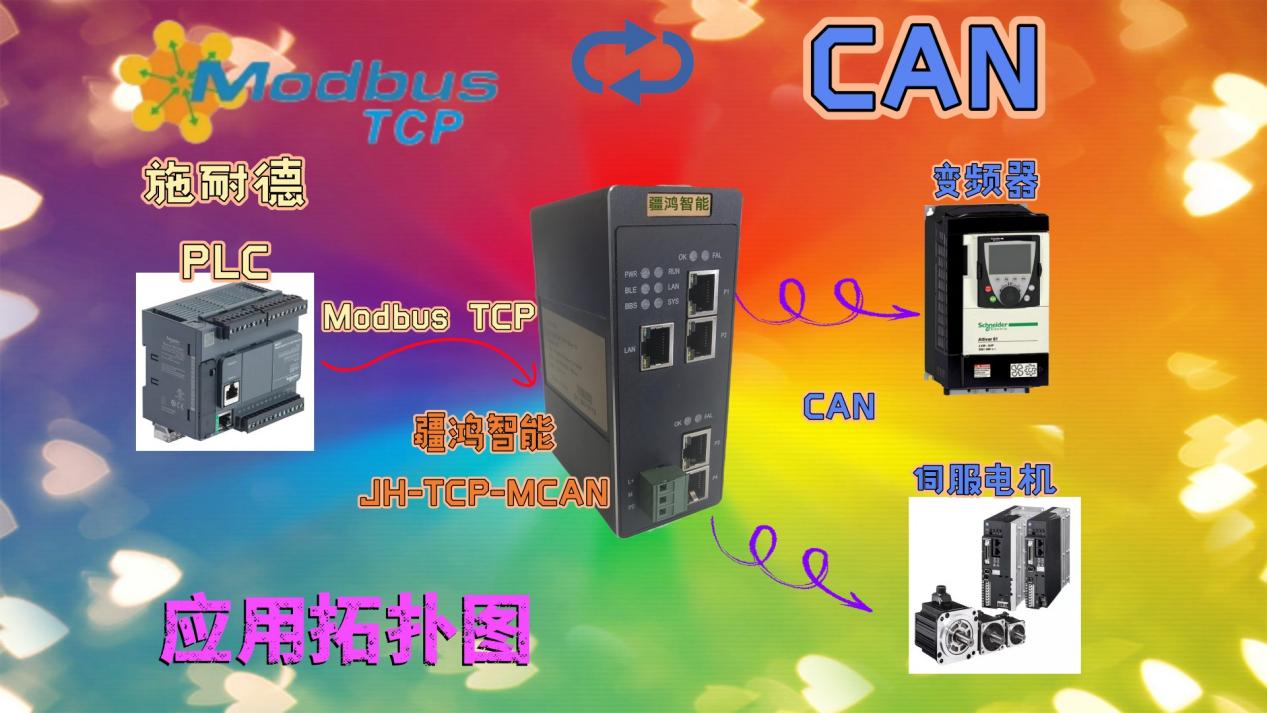

网络架构：

上层连接： 网关通过标准以太网口接入工厂局域网，与施耐德PLC建立MODBUS TCP连接。PLC作为主站，可主动读写网关映射区数据。

下层连接： 网关双路CAN接口（带隔离）通过屏蔽双绞线连接各电机驱动器与变频器的CAN节点，网关在CAN网络中通常配置为“主模式”或“数据中转点”。

关键配置： 在网关配置软件中，我们精确定义了MODBUS寄存器地址与CAN报文ID及数据内容的映射关系。例如，将PLC的40001寄存器映射到粉碎机变频器的“目标转速”指令CAN报文。网关的透明传输模式大大简化了配置复杂度。

三、应用效果：稳定高效，数据畅通

项目实施后，效果立竿见影：

布线革命： 省去大量PLC与驱动器间的硬接线，现场控制柜线路清晰度提升70%以上，显著降低了安装与后期维护成本。

性能飞跃：

关键设备（如配料输送带电机）控制指令响应时间由改造前的平均约1.5秒缩短至约0.8秒。

驱动器状态（电流、温度、报警码）实时回传至PLC，设备故障平均定位时间缩短60%。

稳定性提升： 网关内置的电气隔离与工业级设计有效抵御了饲料厂粉尘、电磁干扰，系统连续无故障运行时间大幅提升。

控制优化： PLC可基于实时速度反馈动态调整变频器频率，粉碎机效率提升约8%；多台配料电机通过CAN总线实现更精准的启停同步。

cf0ef66009d58295d6b8eef36268d4b3_xrnCbIuZWdrwRSy3SPNpeQ9fd8ad50638400220debc3055ce1192d_for=bg

四、总结

在饲料厂这类复杂工业现场，利用MODBUS TCP转CAN网关（疆鸿智能JH-TCP-MCAN）实现施耐德PLC与CAN总线驱动设备的高效集成，是一条经过验证的成功路径。它不仅解决了异构网络通信的难题，更通过简化布线、提升响应速度、增强稳定性、实现数据透明化，显著推动了生产线的智能化升级与降本增效。作为工程师，深刻体会到：选对“桥梁”，方能打通智能制造的“任督二脉”，让数据真正驱动生产力。
