国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—物联网模块开发案例（上）

​前 言

本文档主要介绍基于TLT113-EVM评估板的物联网模块开发案例，适用开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

无特殊说明情况下，本文默认使用USB TO UART0作为调试串口，使用Linux系统启动卡（Micro SD方式）启动系统。

本文档对应案例的测试接口、测试结果说明如下表所示。

NB-IoT模块案例

案例说明

案例功能：评估板通过串口发送AT指令至NB-IoT模块，创建通信实例，实现NB-IoT模块与NB-IoT物联网平台通信。

案例使用的NB-IoT模块型号为：亿佰特EA01-D，详细参考资料请查看产品资料“6-开发参考资料\其他参考文档\”目录下的《EA01-D_Usermanual_CN_v1.1》文档。

硬件连接

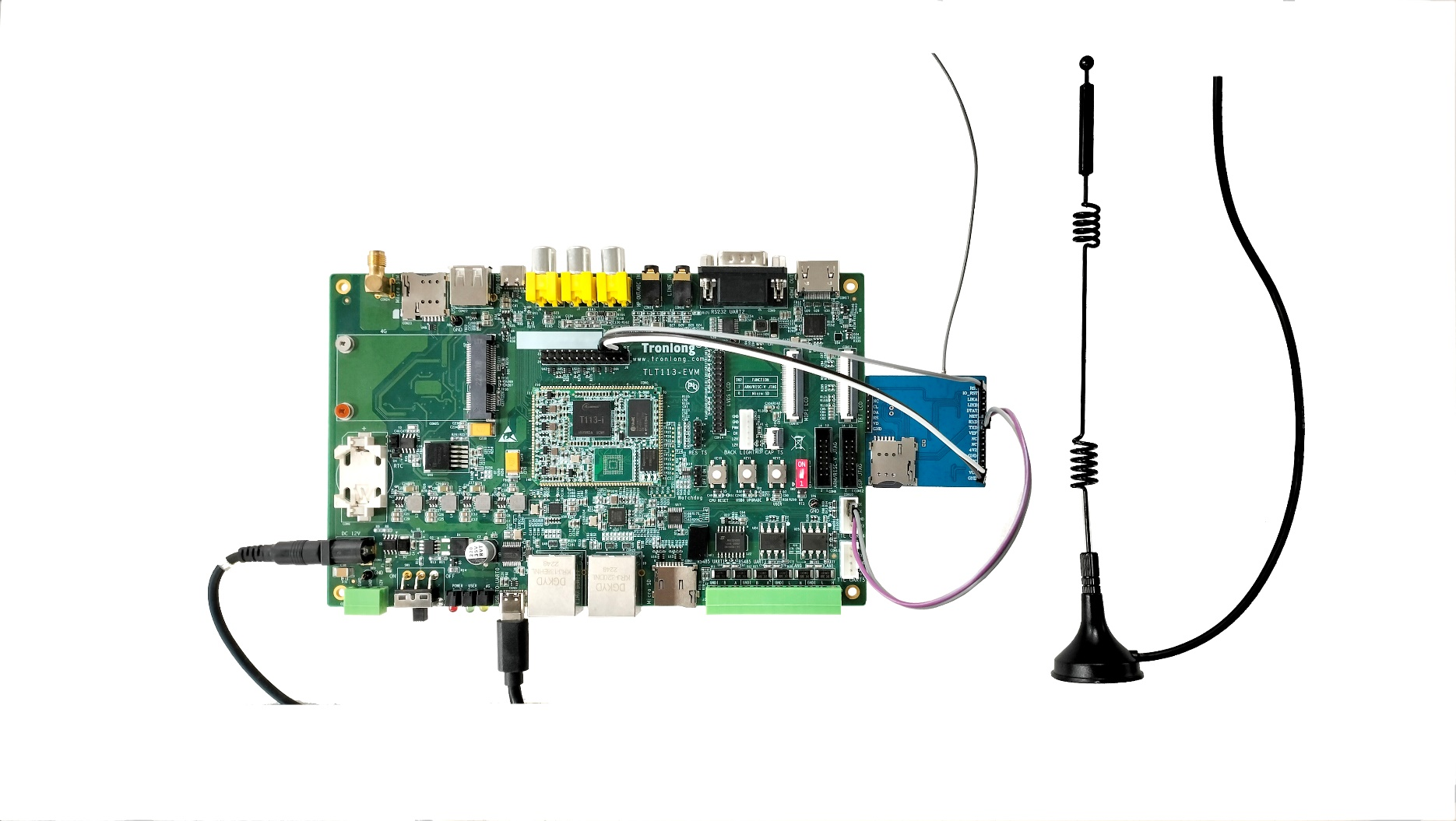

请将NB-IoT物联网卡插至NB-IoT模块Micro SIM卡槽，将2.4G天线连接至模块天线接口。请按照下表，使用杜邦线将NB-IoT模块与评估板的TTL UART4接口、EXPORT接口进行连接，具体如下图所示。

备注：EXPORT接口的pin1引脚为NB-IoT模块提供5V电源，pin16用于NB-IoT模块复位。"/"表示引脚无需连接。

图 1

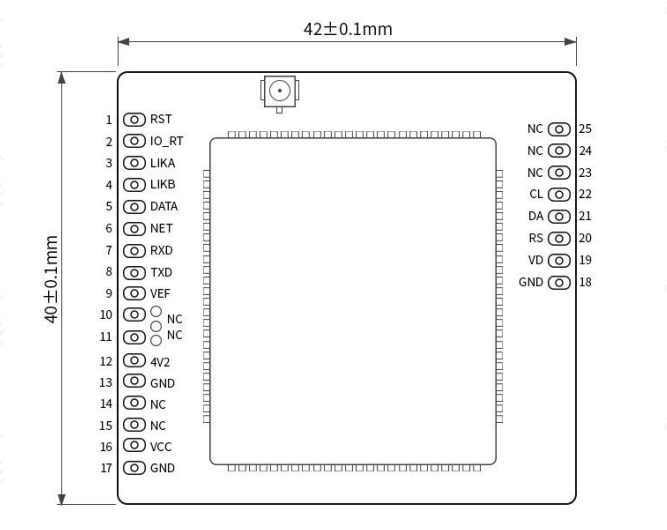

图 2 NB-IoT模块机械尺寸

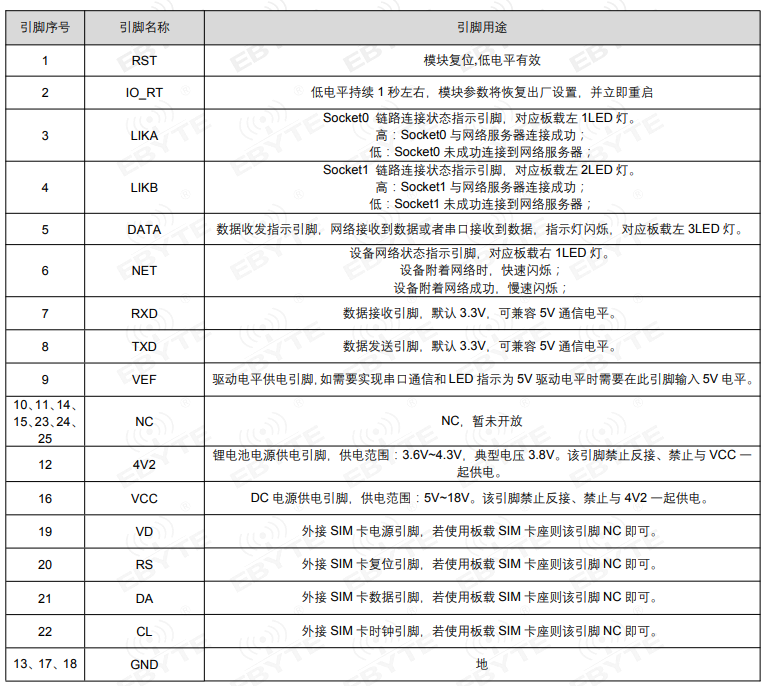

图 3 NB-IoT模块引脚定义

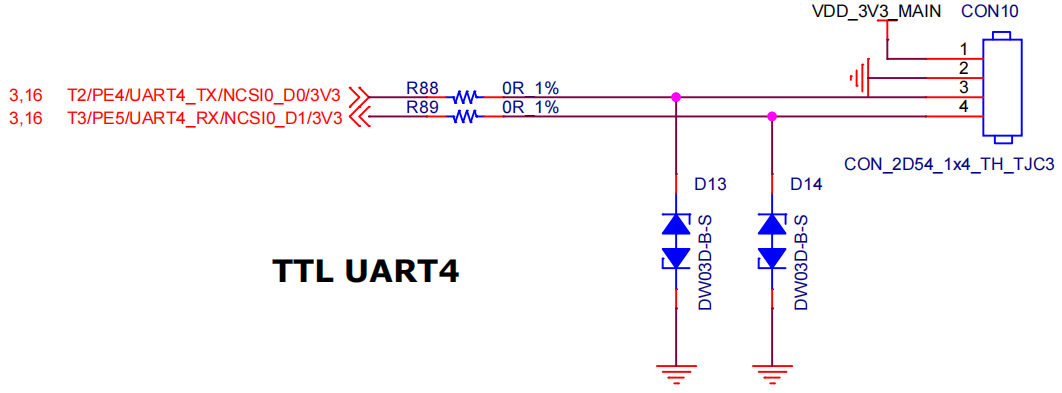

图 4 TTL UART4接口引脚定义

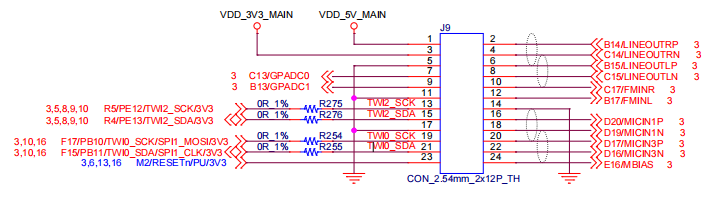

图 5 EXPORT接口引脚定义

案例测试

获取IMEI和IMSI

评估板上电启动，进入评估板文件系统，执行如下命令配置串口，等待接收模块信息。

Target# stty -F /dev/ttyS4 ispeed 9600 ospeed 9600 cs8 -echo

Target# cat /dev/ttyS4 &

图 6

执行如下命令，获取IMEI码和IMSI码。

Target# echo "AT+CGSN=1" > /dev/ttyS4 //获取IMEI码

Target# echo "AT+CIMI" > /dev/ttyS4 //获取IMSI码

图 7

本次获取的IMEI码为"864624050086604"，获取的IMSI码为"460085855508110"。

创建云端NB-IoT设备

本次测试以中国移动NB-IoT物联网解决方案OneNET为例进行演示。请登录官方网站：open.iot.10086.cn，通过手机号进行注册账号并登录。

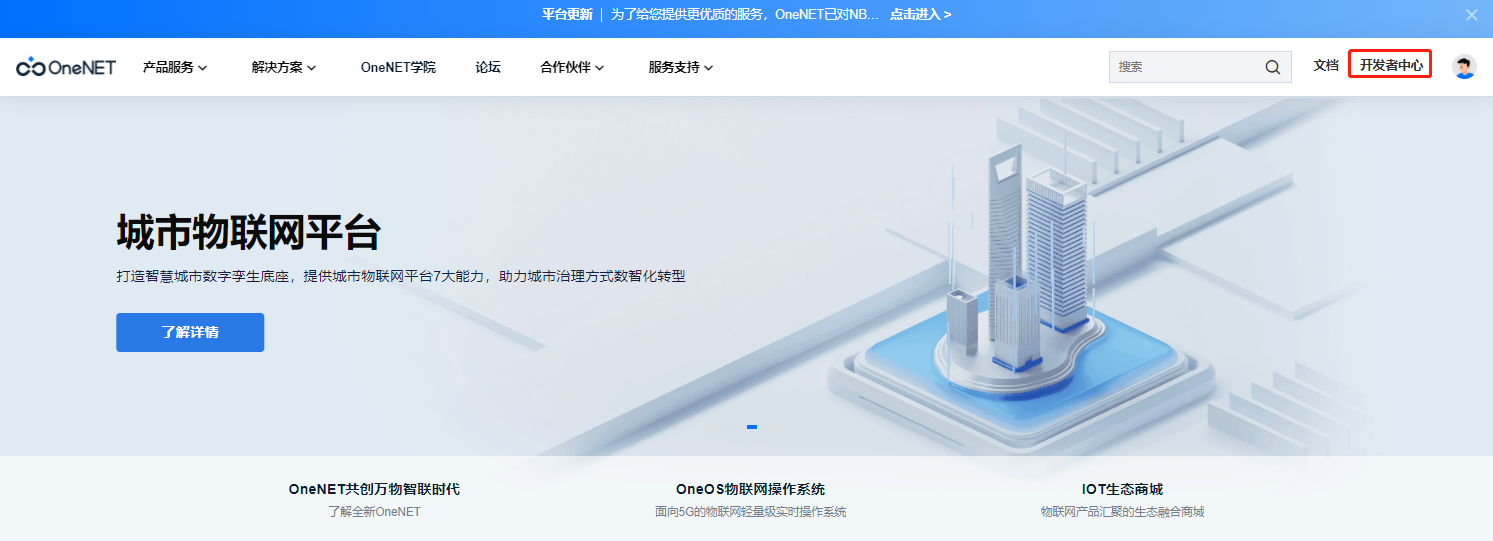

账号登录成功，进入如下界面，点击右上角“开发者中心”。

图 8

进入如下界面，点击“创建产品”。

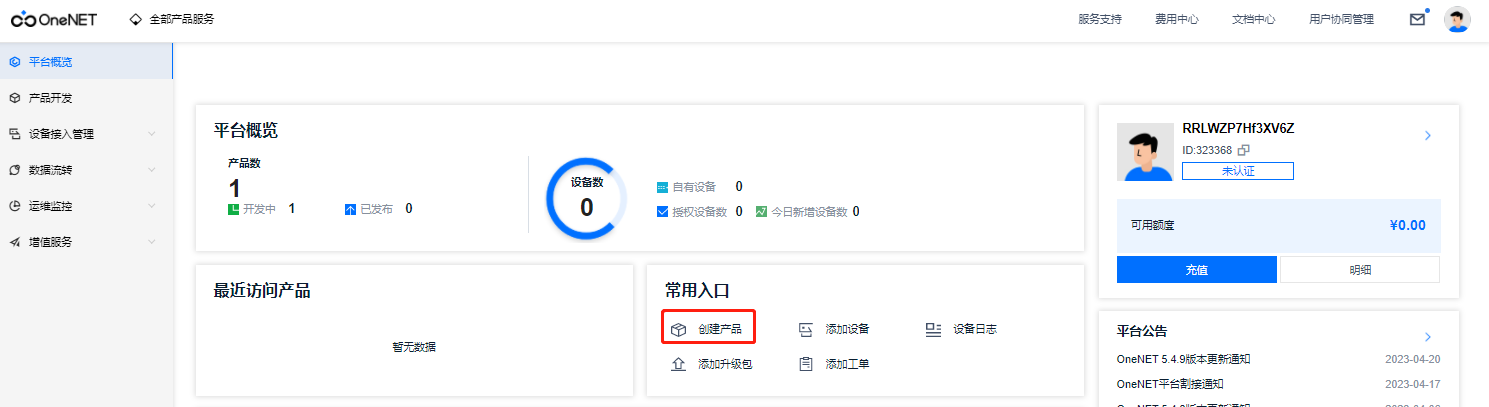

图 9

进入如下界面，根据实际情况选择产品品类，选择智能化方式为“设备接入”，填写“产品名称”，节点类型选择“直连设备”，接入协议选择"LwM2M"，数据协议选择"IPSO"，联网方式选择"NB"，自动发现资源选择“开启”。

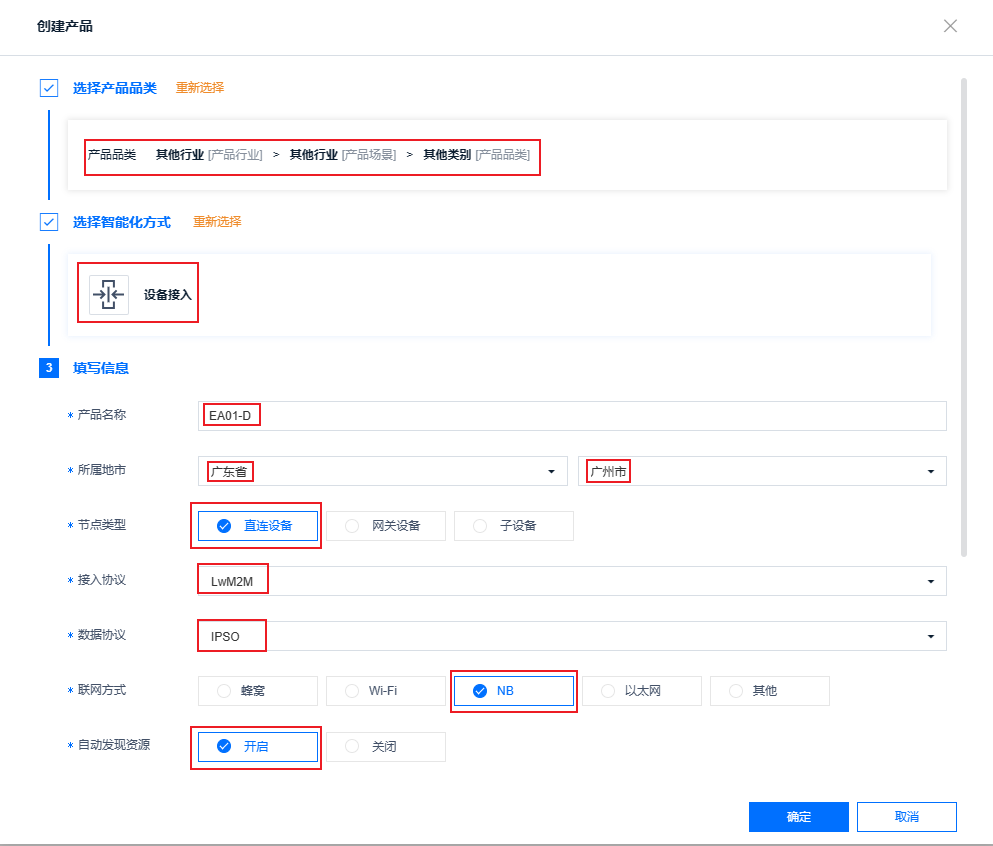

图 10

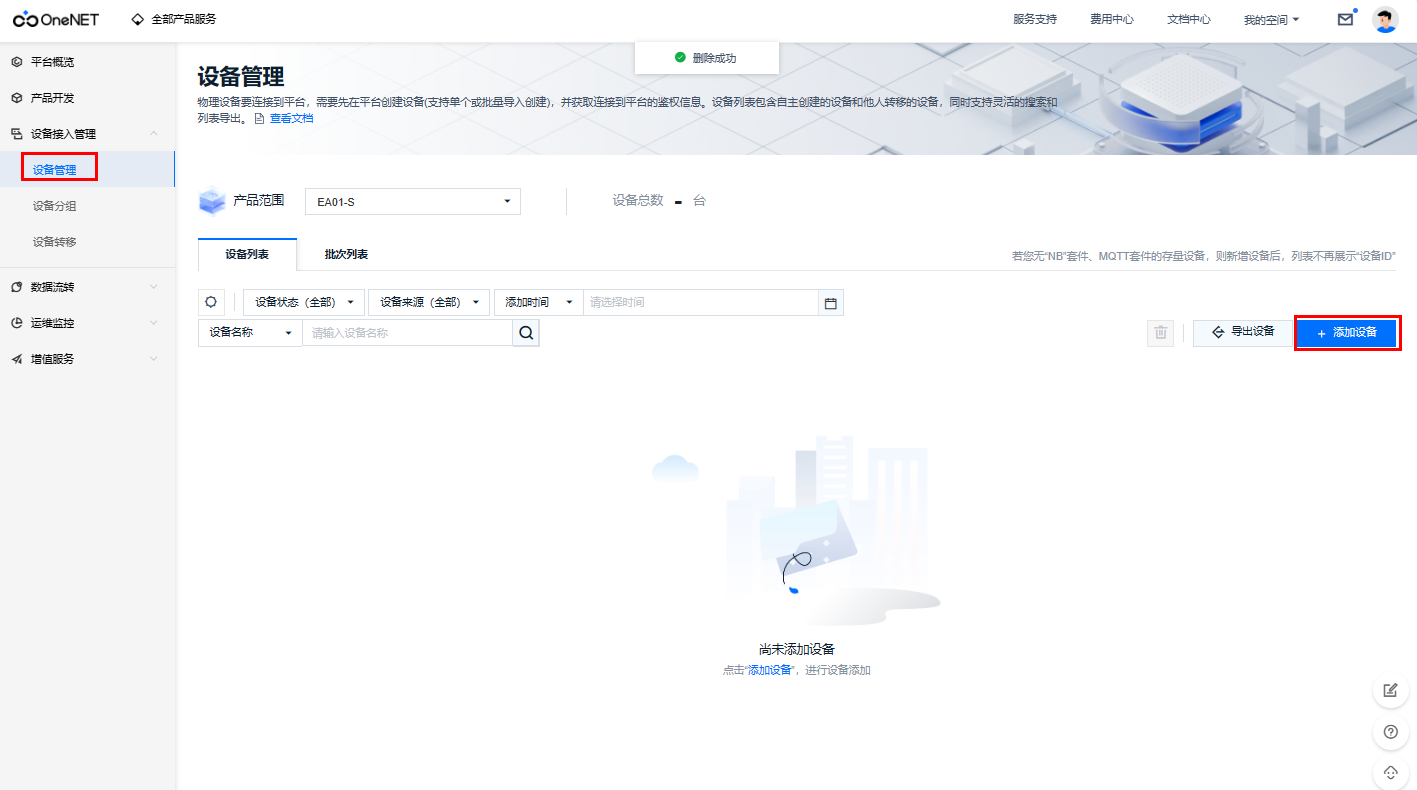

成功创建产品后，点击设备管理，再点击添加设备，然后在弹出界面填写所属产品、设备名称、IMEI码和IMSI码等相关信息。

图 11

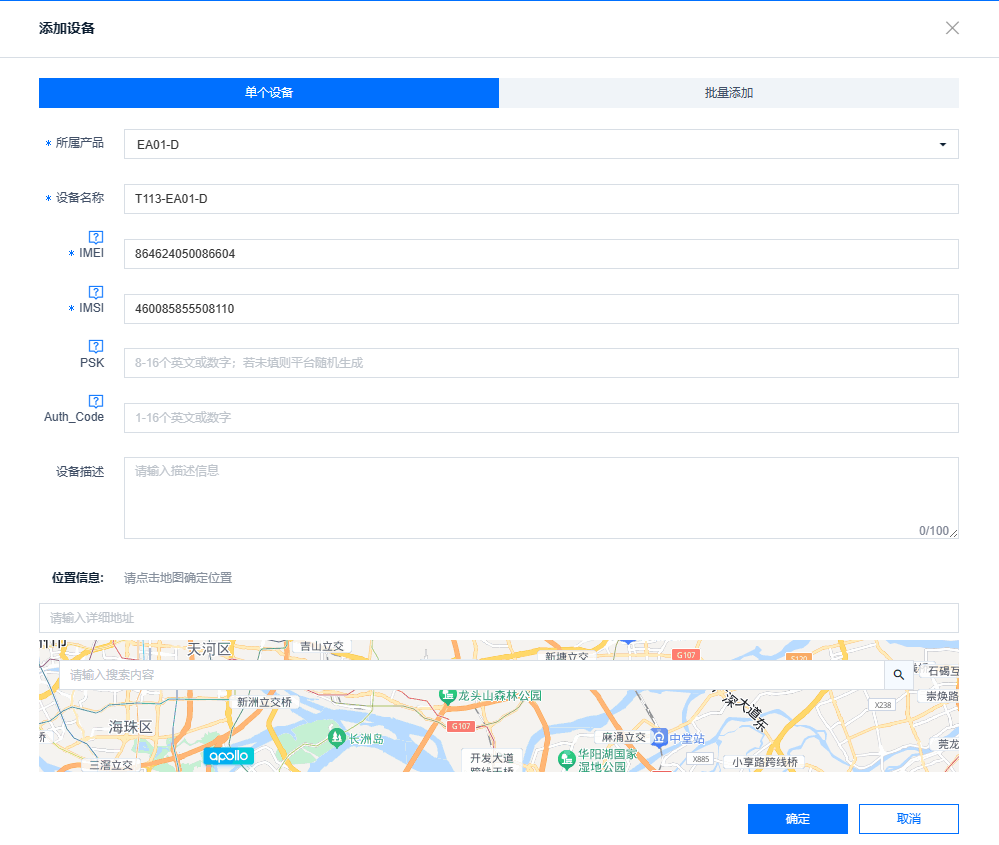

图 12

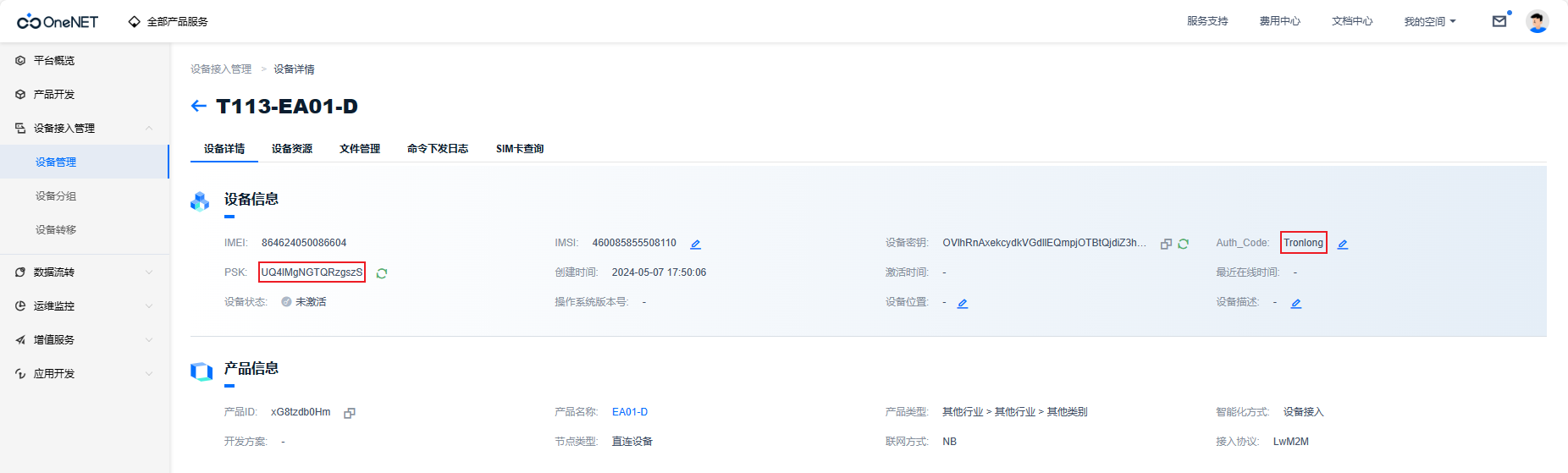

添加设备完成后，可看到目前设备处于未激活状态。点击“详情”，可查看设备PSK码，在弹出的窗口中输入自定义Auth_Code：Tronlong。至此，云端NB-loT设备创建完成。

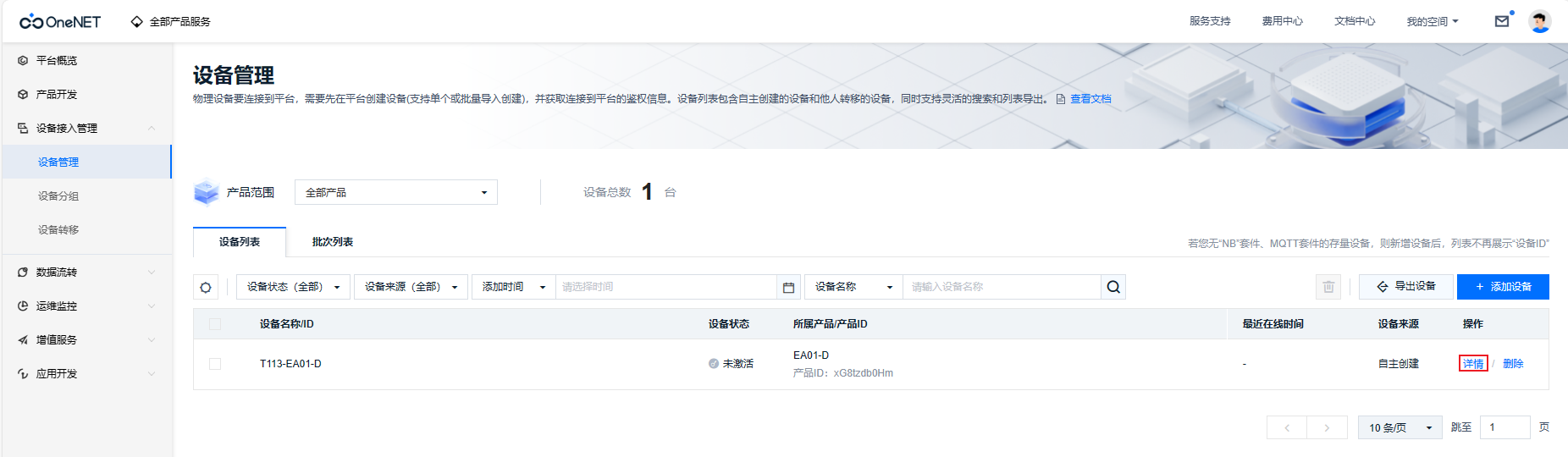

图 13

图 14

至此云端设备准备就绪，测试完成后，可删除设备绑定信息，以便后续其他设备测试。

图 15

创建通信套件实例

本小节主要演示NB-IoT模块的通信实例，详细参考资料请查看产品资料“6-开发参考资料\其他参考文档\”目录下的《EA01-S+3GPP和运营商云平台标准指令手册》文件。

1.生成配置参数

将产品资料“4-软件资料\Tools\Windows\”目录下的cfg_tool.zip和Sublime-Text-Build-3211_x64.zip压缩包拷贝至Windows非中文目录下并解压。

图 16

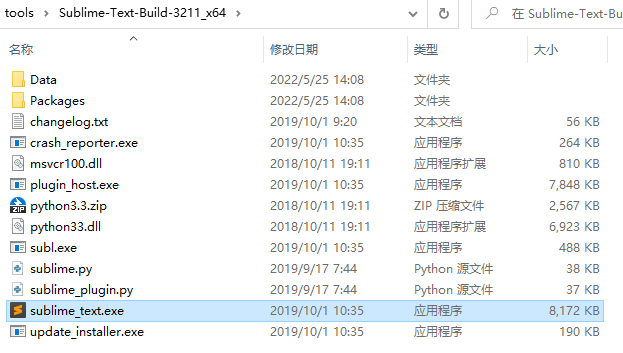

进入Sublime-Text-Build-3211_x64目录，双击sublime_text.exe程序进行安装。

图 17

进入cfg_tool目录，使用文本工具打开test.xml文件。

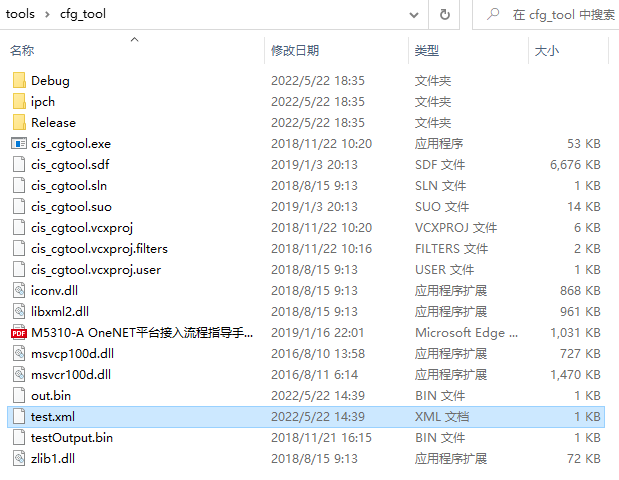

图 18

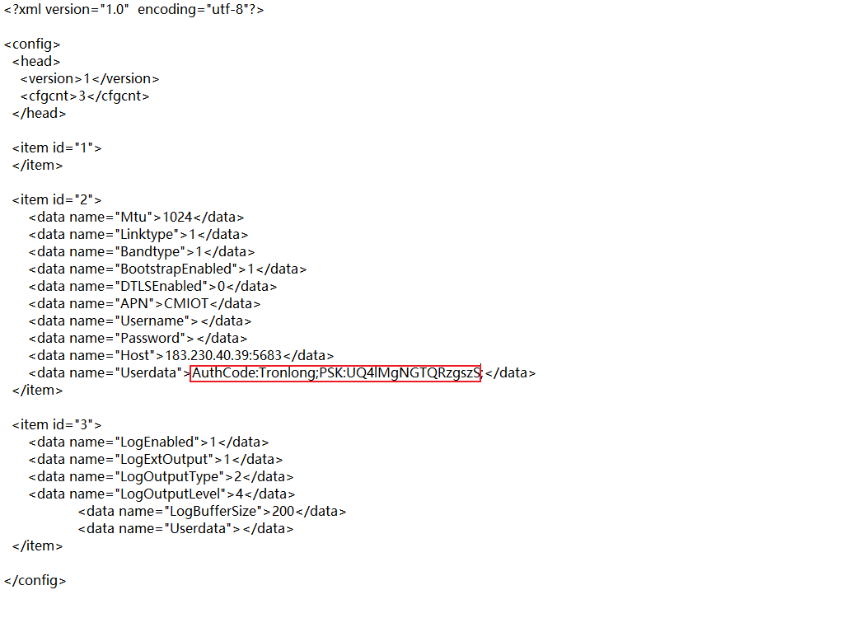

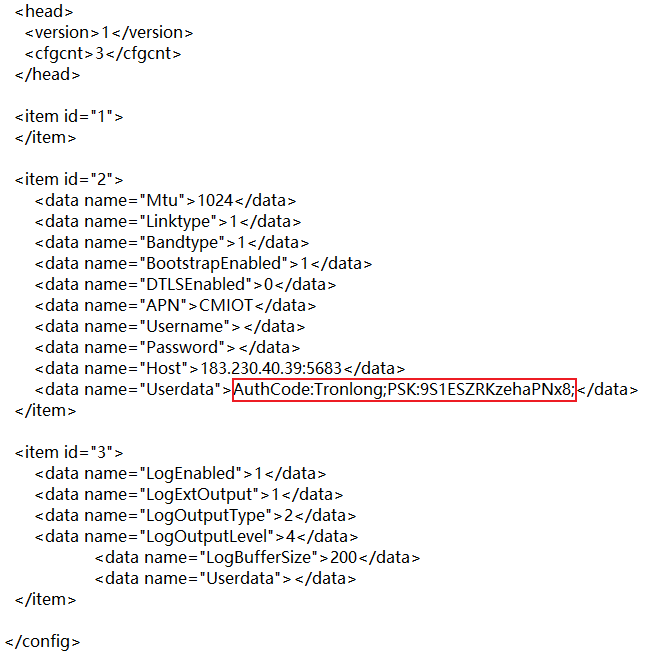

根据前文获取的信息，修改AuthCode为Tronlong，修改PSK为UQ4lMgNGTQRzgszS，如下图所示。

图 19 修改前

图 20 修改后

打开Windows命令行CMD，输入如下命令进入ctg_tool目录，生成配置文件。

CMD# cd /d E:\Tools\cfg_tool\

CMD# cis_cgtool.exe test.xml out.bin

图 21

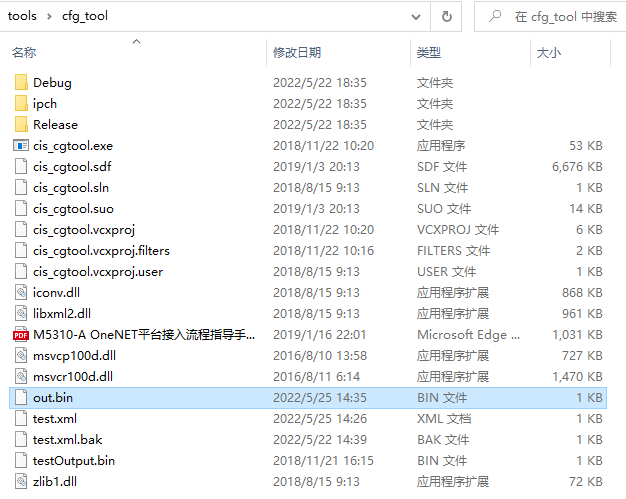

执行完成后，将会在ctg_tool目录下生成新的out.bin文件。

图 22

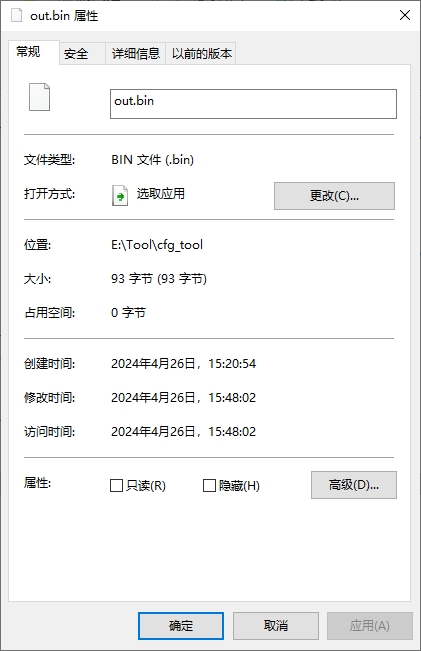

使用Sublime Text软件打开out.bin文件，可看到设备配置参数以16进制显示。同时鼠标右击点击out.bin文件可查看该文件大小为93Byte。

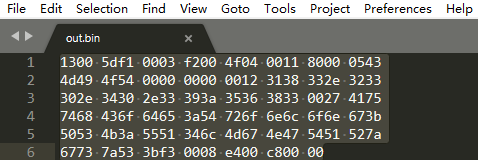

图 23

图 24

2.创建实例

（1）创建OneNET通信套件实例

测试命令为：echo AT+MIPLCREATE=<total size>,<config>,<index>,<currentsize>,<flag> > /dev/ttyS4

参数解析：

<total size>：配置文件的总长度。即out.bin文件大小，本次测试文件为93Byte。

<config>：配置文件内容，16进制数的形式。

<index>：配置文件的序号。考虑到AT指令长度有限，一个完整的配置文件未必能在一条AT指令中发送完成，可将内容切分成多段。比如分为N段，则从前到后按照降序依次分配序号为N-1~0，按照从大到小序号的顺序每段调用一次AT指令。如当index为0时，意味着该条指令为最后一条配置消息。

<currentsize>：当前命令所包含的配置文件长度。本次测试为93Byte。

<flag>：消息标识，1：第一条消息，2：中间消息，0：最后一条消息。

进入评估板文件系统，执行如下命令，返回OK表示创建成功。

Target# echo "AT+MIPLCREATE=93, 13005df10003f2004f040011800005434d494f540000000000123138332e3233302e34302e33393a35363833002741757468436f64653a54726f6e6c6f6e673b50534b3a5551346c4d674e475451527a67737a533bf30008e400c80000,0,93,0" >/dev/ttyS4

图 25

（2）创建LwM2M协议实例

测试命令为：echo AT+MIPLADDOBJ=<ref>,<objectid>,<instancecount>,<instancebitmap>,<attributecount>,<actioncount> > /dev/ttyS4

参数解析：

<ref>：基础通信套件的一个实例标识，类型为一个无符号整数。

<objectid>：对象ID。

<instancecount>：实例个数。

<instancebitmap>：实例位图，字符串格式，每一个字符表示为一个实例，其中1表示可用，0表示不可用。例如添加的Object有5个实例，其中1、3可用，则实例位图为00101。

<attributecount>：属性个数。

<actioncount>：操作个数。

执行如下命令，返回OK表示创建成功。

Target# echo AT+MIPLADDOBJ=0,3311,1,1,1,4 > /dev/ttyS4

图 26

（3）发起注册请求

测试命令为：ehco AT+MIPLOPEN=<ref>,<lifetime>,<timeout> > /dev/ttyS4

<ref>：基础通信套件的一个实例标识，类型为一个无符号整数。

<lifetime>：生命周期，单位为秒。

<timeout>：注册的超时时长，单位为秒。

执行如下命令，当通信无误时，将会返回OK，模块接下来开始上报状态事件，如下图所示。

Target# echo AT+MIPLOPEN=0,3000,30 > /dev/ttyS4

图 27

状态事件信息说明如下。

+MIPLEVENT:0,1 //bootstrap启动

+MIPLEVENT:0,2 //bootstrap启动成功

+MIPLEVENT:0,4 //连接成功

+MIPLEVENT:0,6 //注册成功

（4）0验证Observe请求

实例注册成功后，NB-IoT模块将会上报Observe请求，其中上报请求中第二个参数为消息的ID，如下图所示。

图 28

每当模块上报一次Observe请求，请务必在5秒内执行如下命令进行验证，验证成功后，将会返回OK。如模块继续上报Observe请求，需继续执行命令验证，直至实例订阅成功，如下图所示。

Target# echo AT+MIPLOBSERVERSP=0, 88824,1 > /dev/ttyS4

图 29

同时，在云端设备管理界面，可观察到对应设备呈现自动订阅成功状态，至此，创建实例完成。

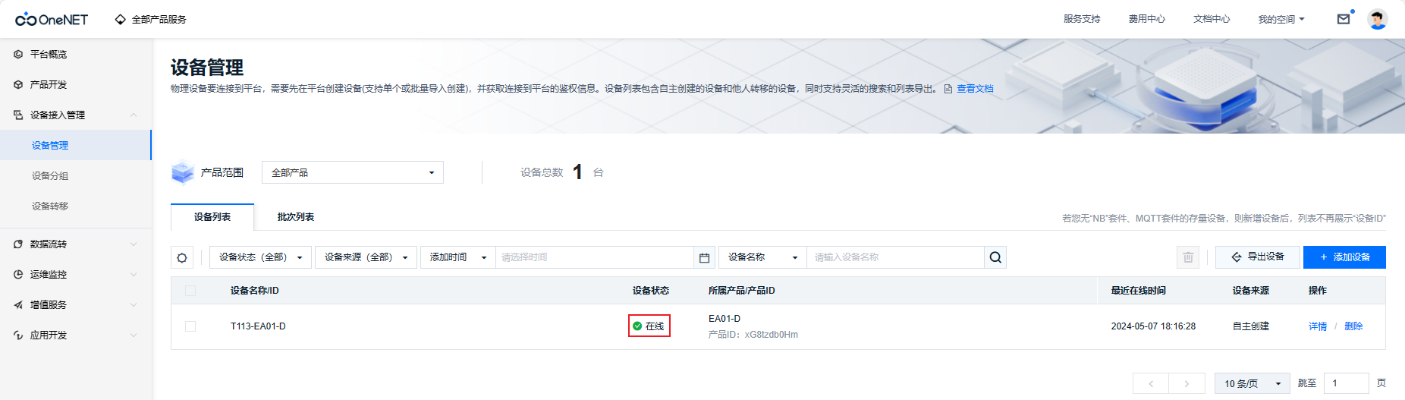

图 30

（5）注销实例

在注册实例的过程中超时回复将会导致订阅失败，可通过执行如下命令注销实例并重新注册。若出现如下图所示打印信息，表示注销成功。

Target# echo "AT+MIPLCLOSE=0" > /dev/ttyS4

图 31

由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！

​
