世隆科技：隧道地质超前预报用什么频率的地质雷达天线

在隧道地质超前预报中，雷达天线频率的选择需根据探测深度、地质条件及目标体特性综合确定。以下是基于行业标准、工程案例及技术参数的系统性分析：

　　一、核心频率范围与选择逻辑

　　1.主流频率区间与探测能力

　　25-100MHz低频段：

　　根据《公路隧道地质雷达检测技术规程》，超前预报宜选用25-100MHz天线，该频段在干燥岩体中探测深度可达30-50米，垂直分辨率约0.5-1.0米。

　　50-200MHz中低频段：

　　适用于复杂地质条件（如岩溶、断层），兼顾深度与分辨率。

　　2.深度与分辨率的平衡机制

　　低频优势：

　　100MHz天线在完整围岩中探测深度可达30米，但对0.3米以下的软弱夹层识别能力有限。例如，宜万铁路别岩槽隧道采用50MHz天线，探测范围覆盖掌子面前方20-50米。

　　高频辅助：

　　200-500MHz天线可识别浅层（0-10米）细微结构。如沪昆客专某岩溶隧道使用200MHz天线定位埋深5米内的小型溶洞（直径≥0.5米），而福建某铁路项目用500MHz天线精准定位富水断层带。

　　二、典型地质条件下的频率适配

　　1.岩溶与断层破碎带

　　推荐频率：50-100MHz

　　技术优势：

　　50MHz非屏蔽天线：在三峡库区潮湿环境中，穿透23米厚山体定位岩溶空洞。

　　100MHz屏蔽天线：在四川某螺旋隧道中，探测到掌子面前方4米处的高压含水裂隙。

　　行业案例：向家包二号隧道采用100MHz天线，在岩溶管道、暗河区域产生强反射信号，探测精度达0.1米。

　　2.富水地层与软弱夹层

　　推荐频率：100-200MHz（主测）+500MHz（辅助）

　　技术优势：

　　100MHz天线：在福建某铁路隧道中，识别掌子面前方8米处的富水断层带（反射信号振幅较正常岩体高3倍）。

　　500MHz天线：通过高频强反射特性，区分含水量＞20%的黏土夹层。

　　行业规范：DB53/T 1034-2021要求富水段检测时，需结合介电常数标定（水体εr≈81）调整频率参数。

　　3.复杂岩体与浅埋段

　　推荐频率：100-160MHz

　　技术优势：

　　100MHz天线：在武都西隧道软弱围岩中，探测掌子面前方7-21米范围内的破碎带（岩体完整性指数Kv＜0.3）。

　　160MHz天线：新型技术天线在岩质隧道中，实现传统100MHz天线的探测深度（30米），同时提升分辨率至0.3米。

　　三、设备选型与参数优化

　　1.天线性能要求

　　屏蔽设计：优先选择屏蔽天线，抗干扰能力较非屏蔽天线提升50%以上。

　　多频兼容：多频天线支持100MHz、200MHz、400MHz、600MHz等多频切换。

　　2.采集参数设置

　　时窗范围：根据探测深度设置，如探测30米时，时窗宜设为60-100ns（电磁波在岩体中速度约0.15m/ns）。

　　采样率：100MHz天线采样率需≥7.5GHz，确保信号细节不丢失。

　　3.数据处理技术

　　三维成像：软件通过电磁波旅行时间反演，生成掌子面前方30米三维模型，定位溶洞误差＜3米。

　　机器学习：软件通过训练样本库，自动识别软弱夹层与空洞（识别准确率＞92%）。

　　四、行业标准与操作规范

　　1.参数匹配原则

　　围岩波速标定：通过钻孔取芯（厚度d已知）或共中心点法（CMP）计算波速，误差需控制在±5%以内。例如，灰岩中波速约0.12m/ns，黏土中约0.08m/ns。

　　分辨率要求：垂直分辨率≥λ/8（λ为波长），100MHz天线在岩体中分辨率约0.5米。

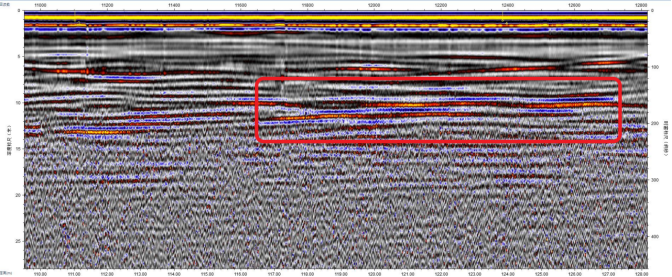

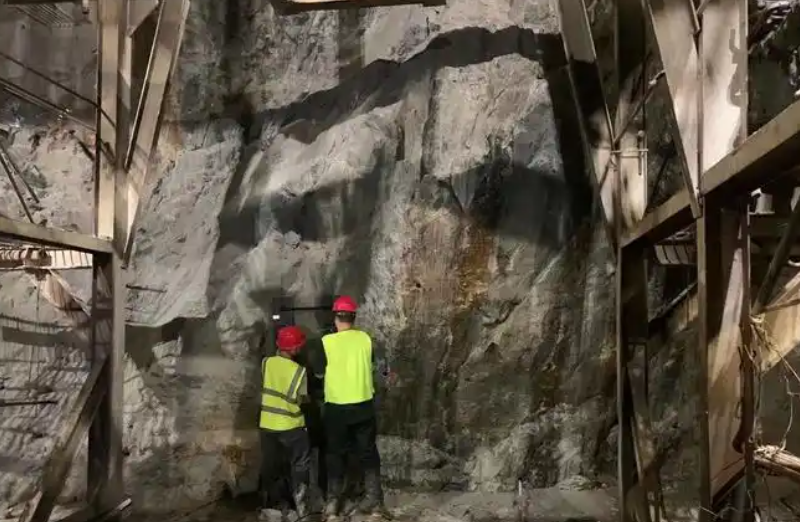

　　2.现场操作要点

　　耦合方式：采用凡士林或硅脂作为耦合剂，减少空气耦合导致的信号衰减（衰减量＞20dB）。

　　测线布置：掌子面宜布置3-5条测线（间距0.5-1.0米），重点区域加密至0.2米。

　　隧道地质超前预报的最佳天线频率为50-200MHz，具体需根据地质条件（如岩溶发育程度、含水量）、探测深度（30-50米为主）及设备性能（如屏蔽效果、多频能力）综合选择。低频天线（50-100MHz）适用于深部构造探测，高频天线（200-500MHz）用于浅层精细识别，多频组合技术可显著提升复杂地质条件下的预报精度
