世隆科技：隧道二衬和仰拱检测用多少频率的地质雷达天线

　　在隧道二衬和仰拱检测中，天线频率的选择需兼顾探测深度与分辨率，同时结合混凝土结构特性和行业标准。以下是基于技术参数、行业规范及工程案例的综合分析：

　　一、核心频率范围与选择依据

　　行业标准明确频段

　　根据《公路隧道隐蔽工程无损检测技术规程》（DB53/T1034-2021），应采用400MHz～900MHz屏蔽天线，且频带范围不小于中心频率的0.25倍～2倍。这一范围覆盖了二衬（厚度30-50cm）和仰拱（厚度40-60cm）的典型检测需求，既能穿透结构层，又能保证钢筋、空洞等缺陷的识别精度。

　　深度与分辨率的平衡

　　高频段（600-900MHz）：

　　适用于浅层高分辨率检测，如二衬表面钢筋分布（深度10-15cm）和微裂缝识别。例如，900MHz天线在干燥混凝土中穿透深度可达1.0m，垂直分辨率达2-3cm。

　　中频段（400-500MHz）：

　　适合检测二衬整体厚度（如50-60cm）及仰拱结构层界面，穿透深度1.2-1.5m，分辨率5-8cm。

　　多频组合技术

　　实际工程中常采用双频天线组合（如400MHz+900MHz）：

　　400MHz：穿透至二衬底部或仰拱深层，识别厚度异常和脱空。

　　900MHz：聚焦浅层钢筋和细小缺陷，如杭州萧山机场跑道检测中，900MHz天线识别出0.1mm微裂缝。

　　二、典型应用场景与参数匹配

　　二衬钢筋与厚度检测

　　推荐频率：400-900MHz

　　技术优势：

　　400MHz：400MHz天线垂直分辨率3cm，穿透深度1.5m，可清晰显示二衬钢筋网格及厚度变化。

　　900MHz：900MHz天线分辨率达2cm，在苏州工业园区市政检测中精准定位钢筋间距。

　　案例验证：在某隧道项目中，使用400MHz+900MHz双频天线，400MHz信号识别二衬厚度（50-60cm），900MHz信号定位表层钢筋（深度10cm），检测误差<2mm。

　　仰拱脱空与结构层检测

　　推荐频率：400-600MHz

　　技术优势：

　　400MHz：穿透仰拱结构层（厚度40-60cm），识别底部脱空。

　　600MHz：600MHz天线结合技术，在强电磁干扰环境下（如信号塔附近）仍能稳定检测仰拱密实性。

　　行业规范：DB53/T1034-2021要求仰拱检测时，天线中心频率需覆盖400-900MHz，并通过介电常数标定确保厚度测量误差≤2mm。

　　复杂环境适应性

　　潮湿混凝土：优先选择400MHz+600MHz组合。例如，三峡库区暴雨环境下，400MHz天线穿透潮湿二衬（含水量8%-12%），探测深度仍达1.2m。

　　钢筋密集区：采用900MHz+1.3GHz双频天线。如深中通道海底隧道检测中，1.3GHz天线通过电磁响应特征区分钢筋锈蚀区域。

　　三、设备选型与性能要求

　　屏蔽天线优先

　　隧道内电磁干扰较强，应选用屏蔽天线，其抗干扰能力较非屏蔽天线提升50%以上。

　　软件智能分析

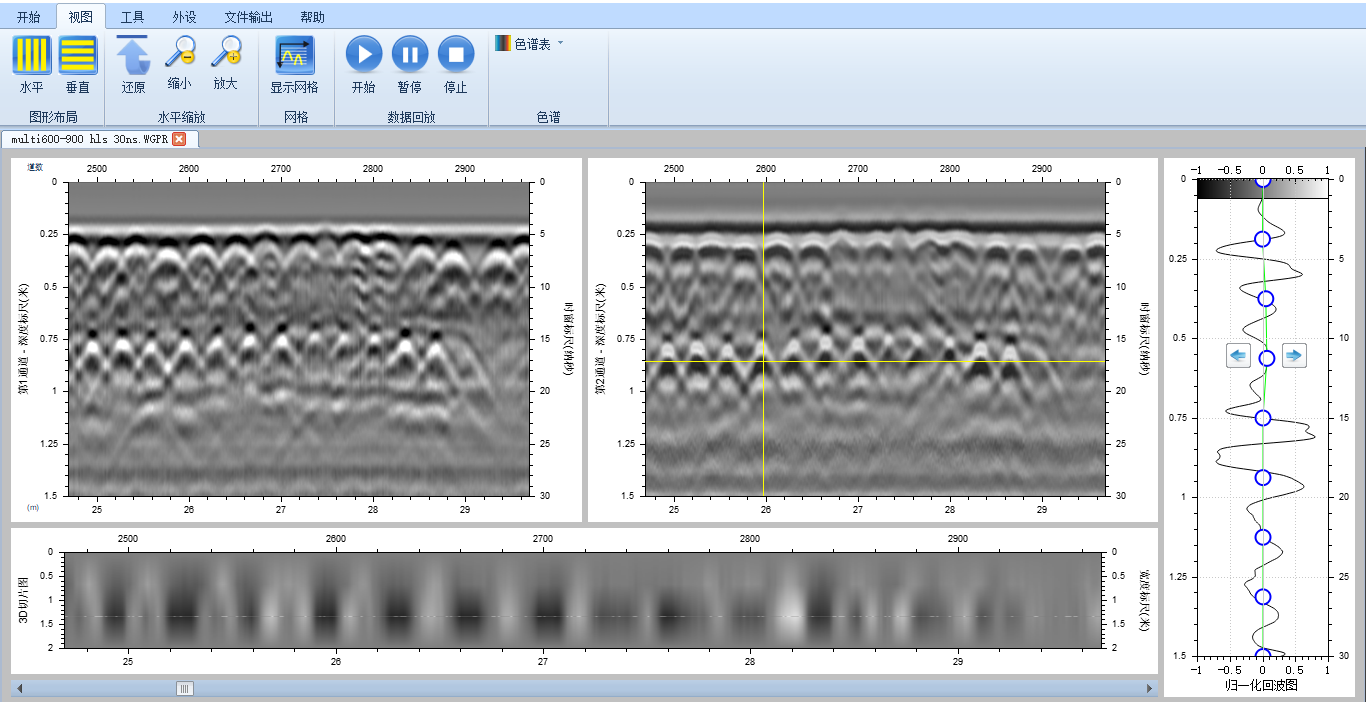

　　自动分层算法：雷达软件通过机器学习识别二衬结构层，厚度测量误差＜2mm，已纳入欧盟道路检测标准。

　　三维成像：雷达软件实时生成隧道三维模型，在黄石西塞山考古中定位8米深祭祀坑，精度±3mm。

　　四、行业标准与操作规范

　　参数设置要求

　　时窗范围：根据探测深度设置，如检测深度1.5m时，时窗宜设为30-50ns（电磁波在混凝土中速度约0.1m/ns）。

　　采样频率：400MHz天线采样频率≥7.5GHz，900MHz天线≥10GHz，确保信号细节不丢失。

　　现场操作要点

　　耦合要求：天线与衬砌表面密贴（空气耦合天线除外），采用凡士林或硅脂作为耦合剂，减少信号衰减。

　　定位精度：内置GPS或外接RTK，定位误差＜0.1米，结合测距轮实现厘米级轨迹记录。

　　隧道二衬和仰拱检测的最佳天线频率为400MHz～900MHz，具体需根据结构厚度、环境条件及检测精度选择。多频组合技术（如400MHz+900MHz）可兼顾深度与分辨率，而屏蔽天线、多通道采集及智能软件分析是提升检测效果的关键
