光伏并网点接在哪？90%的用户忽视了这些关键隐患！

光伏并网，选对接入点是保障系统安全、高效运行和避免电费损失的关键一步。看似简单的“并网点”位置选择，背后竟藏着这么多容易被忽视的顾虑！今天，我们就来一一拆解。

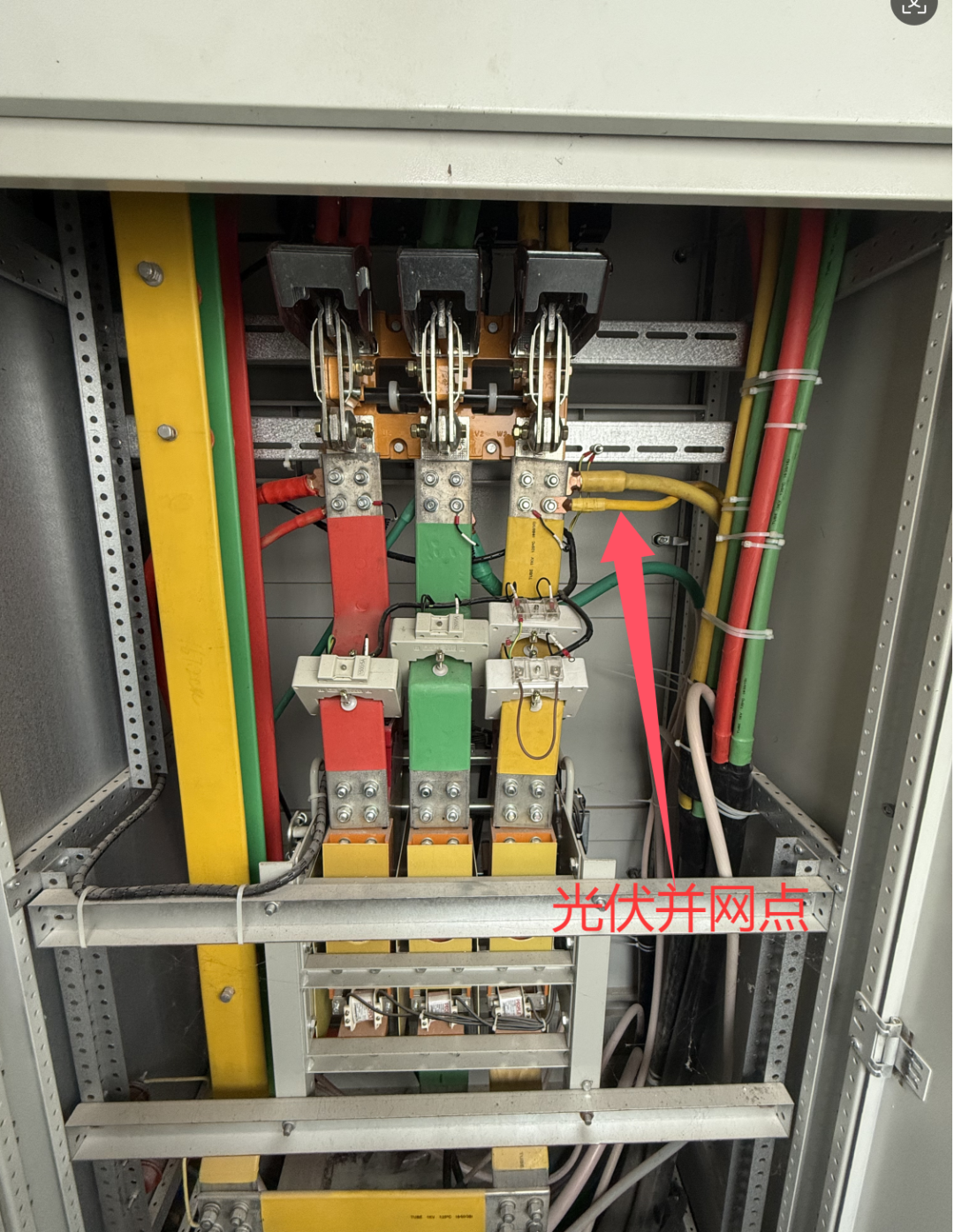

一、 什么是光伏并网点？

光伏并网点，是指光伏发电系统（或风力等新能源系统）与公共电网进行电力交互的电气连接点。简单说，就是你的太阳能板（通过逆变器）把电送入电网，或者从电网获取电（当发电不足时）的那个“接口”。

这个点至关重要，因为它承担着三大核心功能：

1. 电力交互枢纽： 实现光伏系统与电网之间电能的安全、稳定传输。
2. 监测控制核心： 是安装电能质量监测设备（如电表、谐波分析仪）和保护装置（如断路器、继电器）的关键位置，用于实时监控电压、频率、功率因数等关键参数。
3. 计量基准点： 供电公司通常在此点计量光伏系统的上网电量和用户的用电量。

二、 并网点的接入位置有哪些选择？

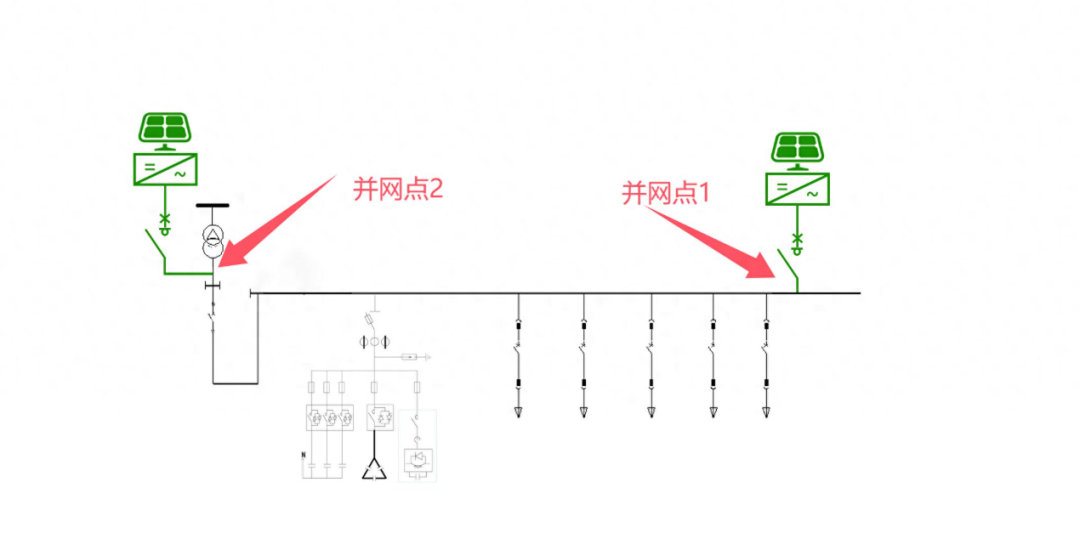

在常见的0.4kV低压配电系统中，并网点主要有两个典型位置（示意图参考见下）：

• 并网点1：负载侧接入
  • 位置： 通常接在负载端（如配电柜的出线端），远离变压器。
  • 关键特征： 位于电容补偿柜取样电流互感器（CT）的下游（后端）。
• 并网点2：电源侧接入
  • 位置： 通常接在变压器低压出线柜处，靠近变压器。
  • 关键特征： 位于电容补偿柜取样电流互感器（CT）的上游（前端）。

重要提示：

• 实际应用中，位置并非绝对，关键在于分析其相对于无功补偿柜电流取样点（CT）的前后位置关系。例如，即使接在总进线柜，也需要判断其是在CT之前还是之后。
• 核心差异：电流方向对无功补偿控制的影响！

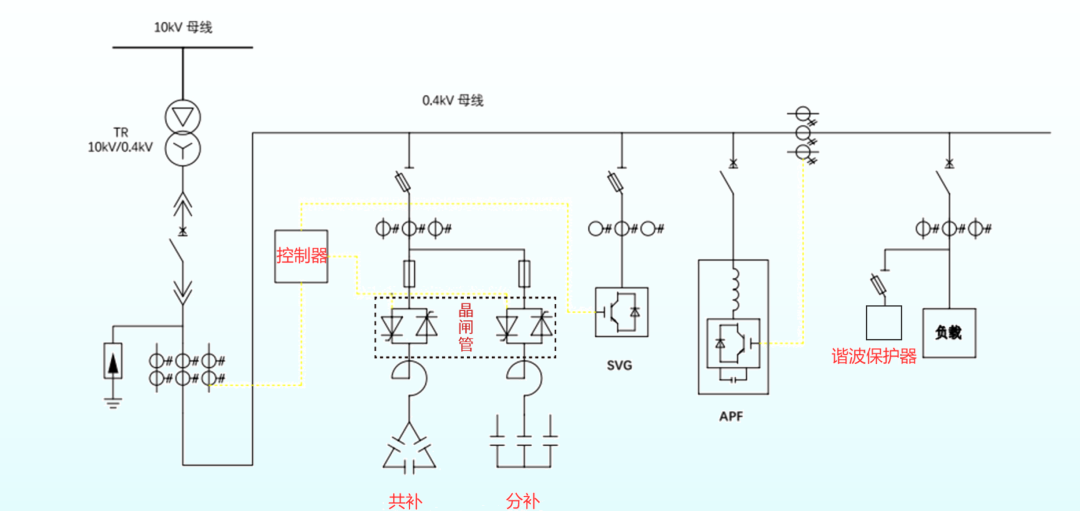

三、 并网点位置如何影响功率因数？（关键隐患！）

选择不同的并网点，会直接影响配电系统原有的无功补偿装置（电容柜）的工作效果，进而导致功率因数不达标，面临供电局罚款！

• 情况一：并网点1（负载侧，CT后端）
  • 问题：电流方向反转。 当光伏发电量大于本地负载消耗（余电上网）时，电流会反向流向变压器（传统负载电流是变压器流向负载）。原有为纯负载设计的无功补偿控制器无法识别或正确处理这种反向电流，通常会误判为“过补偿”而停止投切电容。
  • 后果： 无功补偿装置可能失效或误动作，导致系统功率因数低下。
  • 解决方案： 通常需要更换为光伏专用型无功补偿控制器（能识别和处理反向电流）。
• 情况二：并网点2（电源侧，CT前端）
  • 表面正常： 对于负载和原有的无功补偿控制器而言，无法区分光伏电和市电。控制器可以正常投切电容，功率因数表通常也能显示较高的瞬时值（如0.9以上）。
  • 隐藏雷区：虚拟补偿！
    • 控制器显示的可能是瞬时功率因数，而供电局收费依据的是月加权平均功率因数。
    • 因为光伏并网在CT前端，控制器无法准确“感知”光伏系统对电网侧（变压器侧）无功功率的真实需求。它补偿的是负载侧（用户内部）的无功，但电网侧（供电公司计量点）的无功可能并未得到有效补偿！
  • 后果： 控制器显示良好，但月底电费单一出来，功率因数罚款赫然在列！ 这就是典型的“虚拟补偿”陷阱。



四、 为什么功率因数会不达标？（深层分析）

• 并网点1： 即使更换了光伏专用控制器解决了“能投切”的问题，补偿效果还受制于：
  1. 补偿容量： 现有电容器组容量是否足够？
  2. 补偿速度： 投切开关（接触器/晶闸管）响应是否够快？
  3. 补偿精度： 电容器分组（阶梯度）是否合理，能否精细调节？
  4. 运行工况： 用户负载率低（轻载、空载）会极大影响补偿效果（2025年经济环境下尤其需注意）。
• 并网点2： 核心问题在于控制器取样点与电网计量点不一致导致的“虚拟补偿”。控制器补偿了“错误”位置的无功，对电网侧计量点无功改善无效。

五、 安全并网必读小贴士

为了避免踩坑，确保并网后系统稳定运行且不产生额外罚款，请务必：

1. 【并网前】深度诊断： 全面评估现场原有电能质量（谐波、电压波动、功率因数现状等），结合光伏容量和负载特性进行综合分析。
2. 【选点时】明确CT关系： 确定拟选并网点与无功补偿柜电流取样CT的前后位置，预判潜在问题。
3. 【选点后】针对性改造：
   • 若选并网点1，评估更换光伏专用控制器及优化补偿装置的必要性。

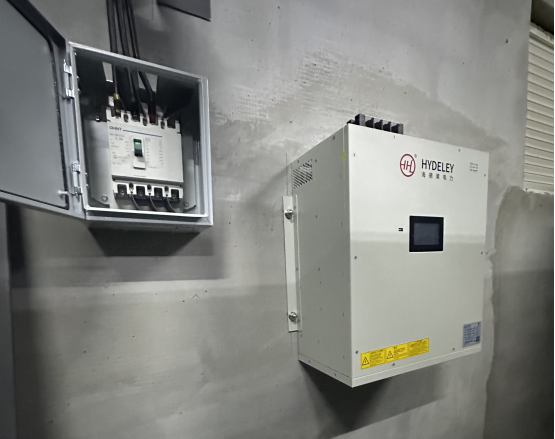

   • 若选并网点2，高度警惕“虚拟补偿”风险，需采取特殊措施（如安装于电网侧CT后的专用补偿装置）或加强监控。
4. 【并网后】严密监控： 并网初期及后续运行中，务必持续关注并记录关键数据：
   • 控制器显示的功率因数（瞬时值）
   • 电网计量点（通常是总表处）的功率因数（特别是月加权平均值）
   • 无功补偿装置的投切状态

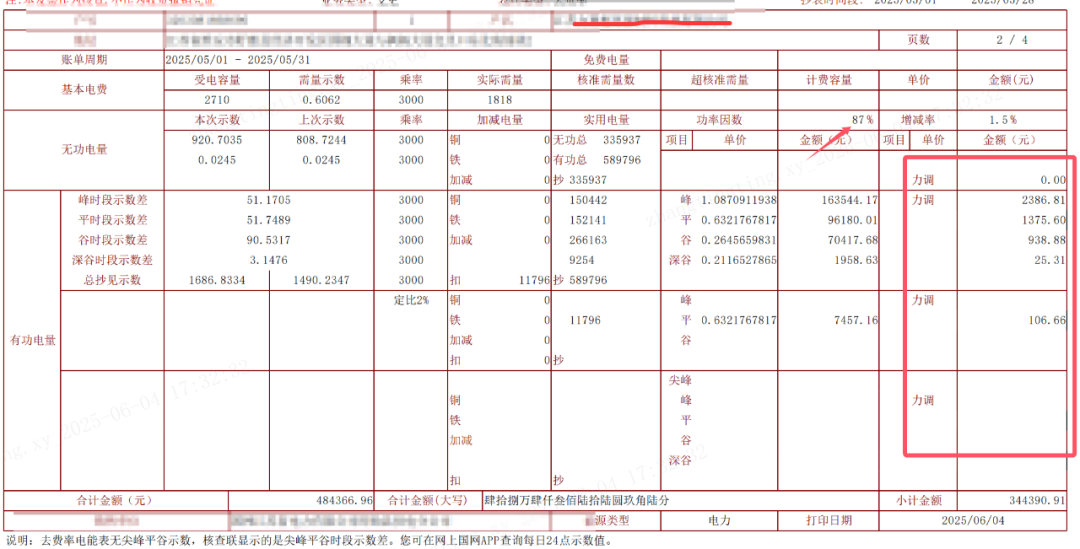

   • 电费单上的功率因数考核结果
5. 【切勿轻视】数据对比： 不要仅凭控制器显示良好就掉以轻心，必须将控制器数据与电网计量数据、电费单数据进行对比验证！

结语： 光伏并网点的选择绝非小事，它直接关系到系统安全、电能质量和你的“钱袋子”（功率因数罚款）。充分理解不同接入位置的原理和潜在风险，进行科学评估和必要改造，并辅以并网后的精细化管理，才能让光伏发电真正成为省心省钱的绿色能源。千万别让一个“点”的选择，带来意想不到的大麻烦！
