深孔测量新范式：激光频率梳技术以 2um 重复精度破解传统光学扫描遮挡困局

一、传统光学扫描在深孔测量中的困局

在航空航天、模具制造等高端领域，深孔结构件的精准测量至关重要。然而，传统光学扫描技术在面对 130mm 及以上深度的深孔时，暴露出严重局限性。受光线直射传播特性制约，当深径比超过 10:1，孔壁中下部形成大量测量盲区，数据缺失率高达 40% 。同时，其测量精度仅能维持在 10 - 20μm，无法满足精密制造对孔壁粗糙度、圆度等参数的高精度检测需求，成为深孔制造质量管控的瓶颈。

二、激光频率梳技术的测量原理革新

2.1 频率梳干涉测量核心机制

激光频率梳技术基于飞秒激光器，产生一系列等间距的光学频率梳齿，形成宽光谱相干光源。当光束进入深孔，不同深度孔壁的反射光与参考光发生干涉，通过对干涉信号频率与相位的精确解析，可实现反射点三维坐标的精准计算。这种非接触式测量方式，突破了机械探头尺寸限制，为深孔内部测量提供全新路径。

2.2 多光束协同扫描架构

采用环形阵列布局的多光束发射器，8 束激光以 10° - 50° 不同入射角同步入射深孔，形成发散式光束覆盖。配合 360° 环绕的探测器阵列，全方位接收不同角度反射信号，确保深孔全表面光线覆盖，从硬件层面消除传统单光束测量的遮挡盲区，实现深孔无死角扫描。

三、突破遮挡与精度保障的关键技术

3.1 动态光束调节技术

针对深孔内壁反射率不均问题，研发实时光束功率调节系统。依据探测器反馈的反射信号强度，动态调整各束激光功率，使不同区域反射信号趋于一致，信号稳定性提升 50%，为高精度测量提供优质原始数据。

3.2 智能数据处理算法

基于深度学习构建庞大的深孔轮廓模型库，涵盖 10 万组不同类型深孔扫描数据。算法可自动识别并过滤杂质、划痕等干扰信号，提取有效轮廓信息，数据信噪比提高 45% 。通过多光束数据融合技术，精准拼接不同角度测量数据，融合误差控制在 1μm 以内，确保轮廓重构精度。

3.3 环境误差实时补偿体系

集成微振动传感器与温度传感器，实时监测测量环境变化。当温度波动 ±1℃或振动幅度＜5μm 时，系统立即启动相位补偿算法，校正测量偏差，补偿精度达 0.5μm。结合定期使用高精度三维靶标校准，将轴系误差控制在 0.8μm 以内，保障测量结果的长期稳定性与高精度。

四、新范式的应用优势

在 130mm 深、8mm 直径标准深孔测试中，激光频率梳技术连续 20 次测量轮廓偏差均小于 2μm，重复精度达 2μm，全孔数据覆盖率 100%，彻底解决传统测量的遮挡与精度问题。在航空发动机喷嘴孔检测场景，可清晰分辨孔壁 0.3mm 深度范围内的微小缺陷，为加工工艺优化提供精准数据支撑，推动深孔制造向更高精度迈进。

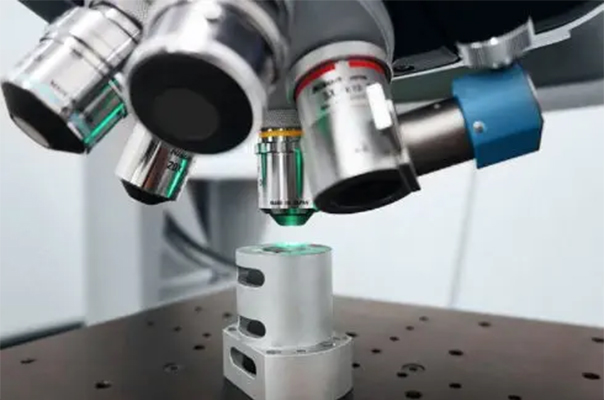

大视野 3D 白光干涉仪：纳米级测量全域解决方案

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

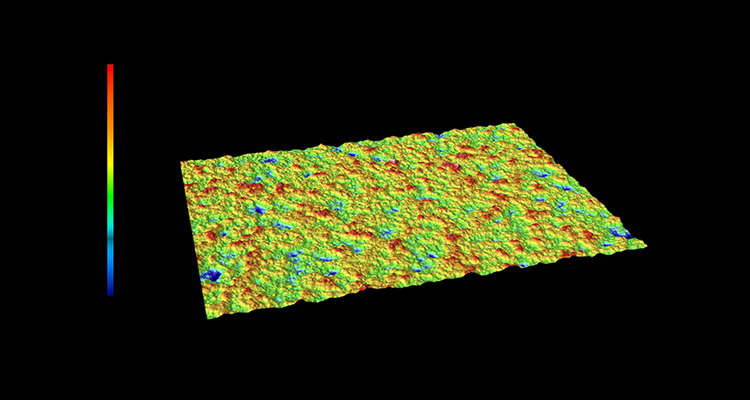

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

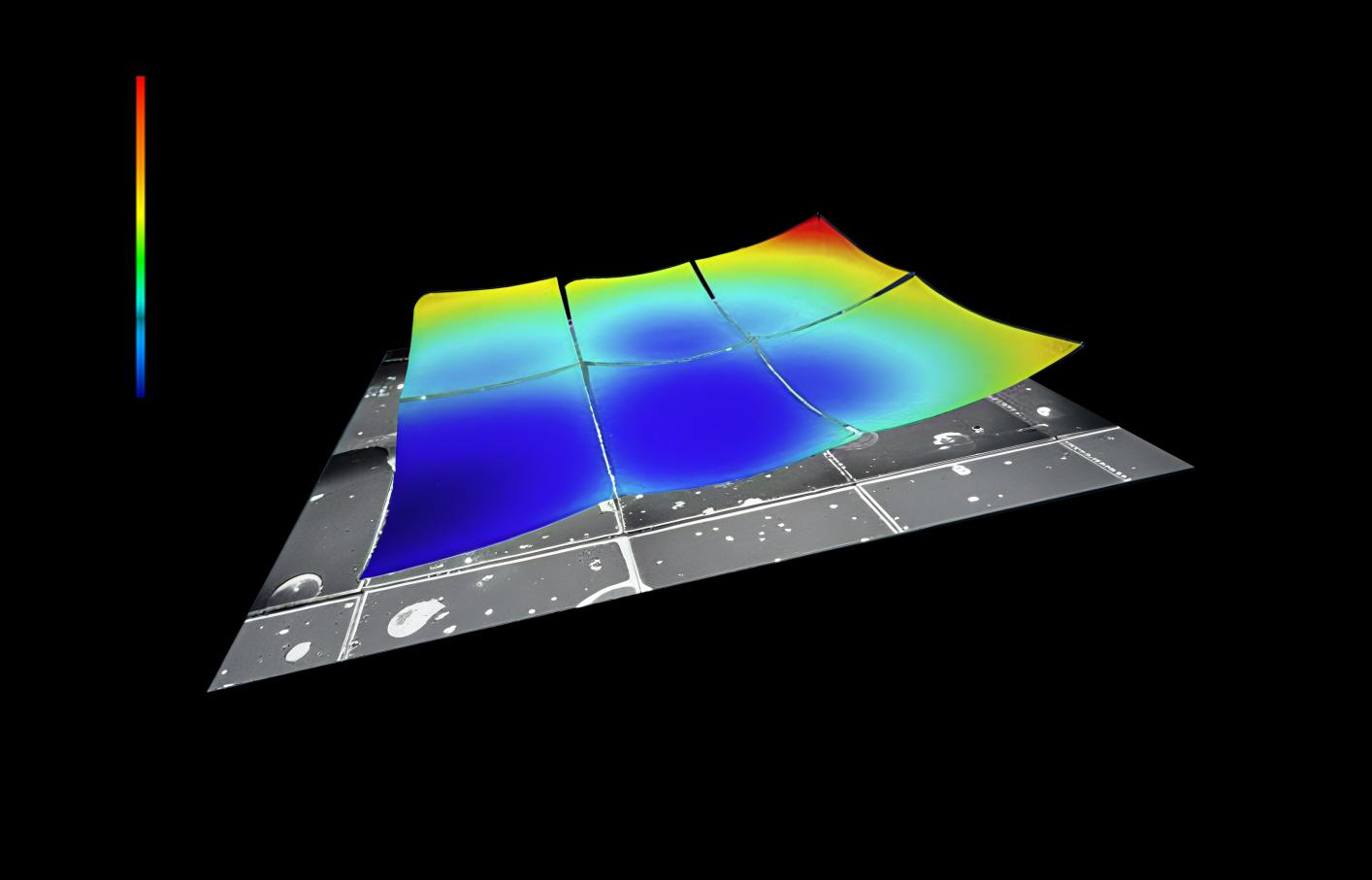

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

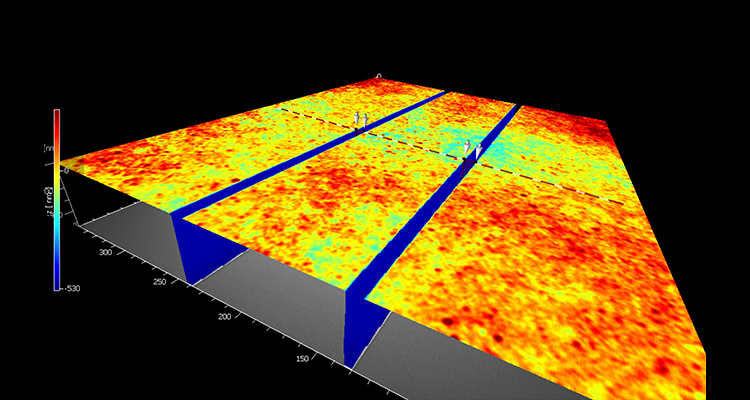

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

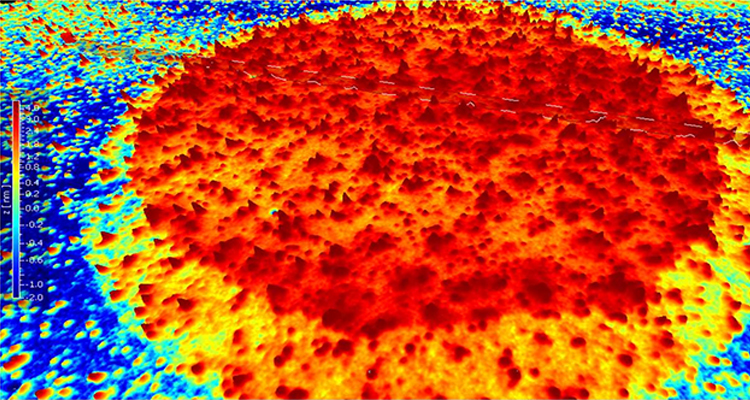

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​
