一、引言

喷油嘴作为燃油喷射系统核心部件，其深凹槽内轮廓精度直接影响燃油雾化效果与发动机排放性能。传统接触式测量如探针法易损伤喷油嘴内壁微小结构，且无法适应深径比＞20 的窄深槽检测；工业 CT 虽能三维成像，但对≤5μm 的表面缺陷识别率不足，且检测成本高昂。激光频率梳 3D 轮廓检测技术凭借飞秒级时间测量精度与非接触特性，为喷油嘴深凹槽内轮廓的超精密检测提供了创新解决方案。

二、检测系统架构与原理

（一）系统硬件组成

检测系统由飞秒激光频率梳光源（重复频率 100MHz，光谱范围 1000-1600nm）、振镜式光学扫描模块（扫描角度 ±30°）、五轴联动精密运动平台（定位精度 ±0.5μm）及相位干涉探测器构成。特制长焦距内窥式光学探头（直径 1.2mm）可深入喷油嘴深槽内部，配合防反射涂层实现光路高效传导。

（二）测量原理

基于光频梳相干测距原理，发射的飞秒脉冲序列经分束器分为测量光与参考光。测量光入射至喷油嘴深槽内壁，反射光与参考光在探测器处产生干涉，通过频域分析获取脉冲飞行时间 Δt。根据公式d = c \cdot \Delta t / 2计算测点距离，结合五轴平台运动轨迹，构建内轮廓三维点云。频率梳的载波包络相位稳定技术，使距离测量精度达 10nm 级。

三、喷油嘴深凹槽检测方法

（一）螺旋分层扫描策略

针对喷油嘴深槽（深 5-10mm，直径 0.3-0.8mm）的细长特性，采用螺距 5-10μm 的螺旋扫描轨迹。先以 200μm 层间距进行粗扫描，通过深度学习算法（ResNet-18 模型）识别槽口位置与轴线偏移量，再以 1μm 扫描步长进行精扫描。在喷孔喉部等曲率突变区域，启用动态聚焦功能，将焦深控制在 ±50μm 范围内，确保侧壁数据完整采集。

（二）多物理场数据融合算法

针对喷油嘴内壁的镜面反射与油污干扰，开发相位 - 强度融合算法。通过多波长激光（1030nm/1550nm）干涉解算相位歧义，结合反射光强度分布识别油污区域；采用双边滤波去除点云噪声，通过拉普拉斯算子增强棱边特征（如喷孔与槽体过渡圆角）。轮廓重构时，引入喷油嘴流场仿真数据作为约束条件，优化 B 样条曲面拟合参数，使三维模型与实际燃油流场特性高度吻合。

四、实验验证与应用

（一）柴油喷油嘴检测

对某型共轨喷油嘴（深 8mm，喷孔直径 0.35mm）进行检测，螺旋扫描获取点云密度达 50 点 /μm²。检测结果显示，喷孔喉部直径偏差≤1.2μm，槽底圆角半径误差≤0.8μm，较传统三坐标测量效率提升 6 倍。通过流场仿真验证，该检测精度可使燃油雾化粒径分布偏差控制在 ±3% 以内。

（二）汽油直喷喷油嘴检测

在 GDI 喷油嘴深槽（深 6mm，锥度 15°）检测中，采用分区扫描拼接技术（分 3 个扫描区域），公共特征点配准误差＜2μm。成功识别出喷孔边缘≤5nm 的熔融飞溅缺陷，该缺陷会导致燃油喷射量波动＞5%。与工业 CT 相比，检测成本降低 70%，且检测时间从 45 分钟缩短至 8 分钟。

（三）新能源汽车喷油嘴检测

针对氢燃料喷射器深槽（深 10mm，表面粗糙度 Ra≤0.2μm），利用激光频率梳的非热效应特性，避免了传统激光检测的表面改性问题。通过正交扫描（X/Y 轴速度 8mm/s），实现槽壁粗糙度 Ra 测量误差≤0.05μm，满足氢燃料电池对密封性的严苛要求。

五、技术优势分析

该检测方法在喷油嘴深凹槽检测中具有显著优势：非接触测量避免了探针划伤内壁微小结构，特别适合陶瓷基喷油嘴；纳米级精度可捕捉影响燃油喷射的微观缺陷；三维轮廓与流场仿真的融合分析，为喷油嘴优化设计提供数据支撑。在深径比＞25 的极端工况下，检测效率较传统方法提升 8 倍以上，为新能源汽车与国七排放标准发动机的喷油嘴质量控制提供了关键技术保障。

激光频率梳3D光学轮廓测量系统简介：

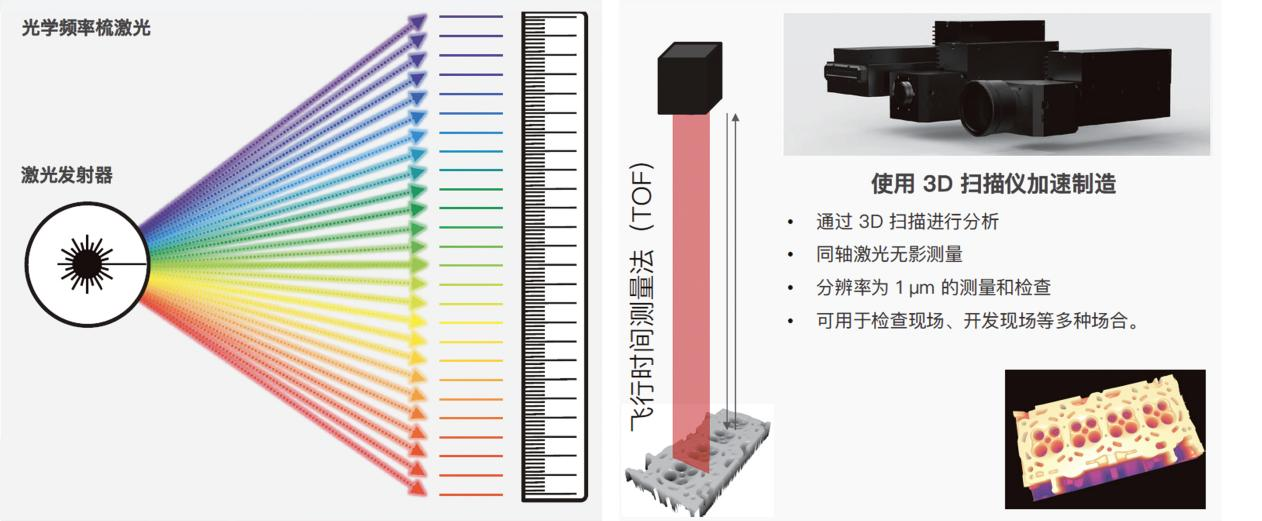

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

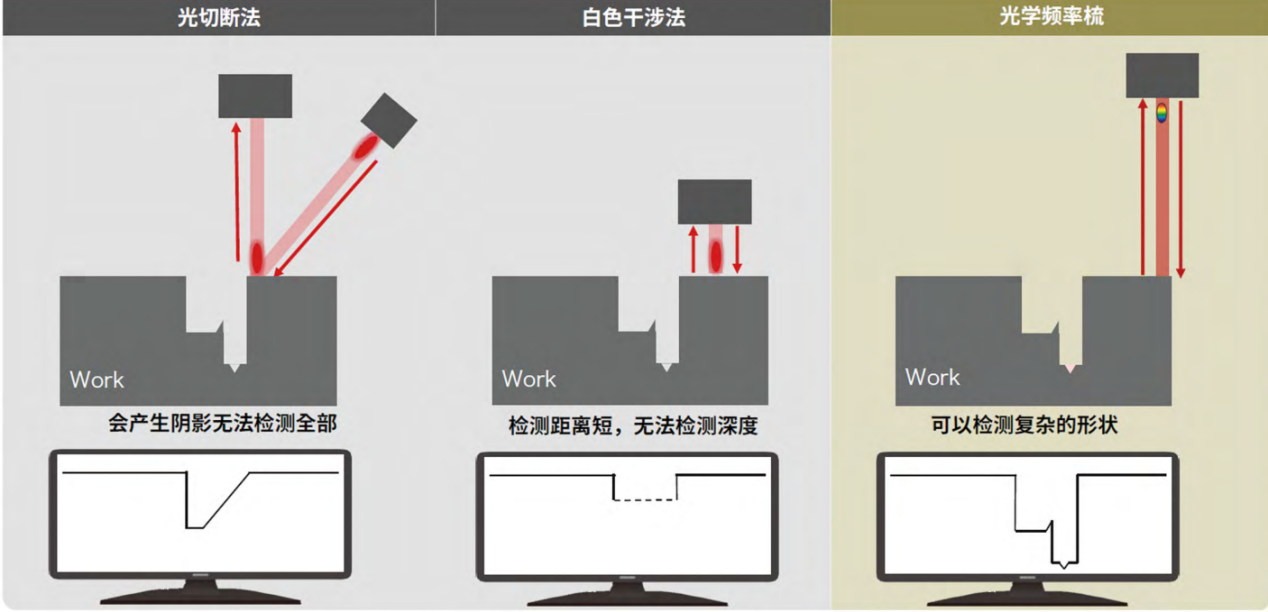

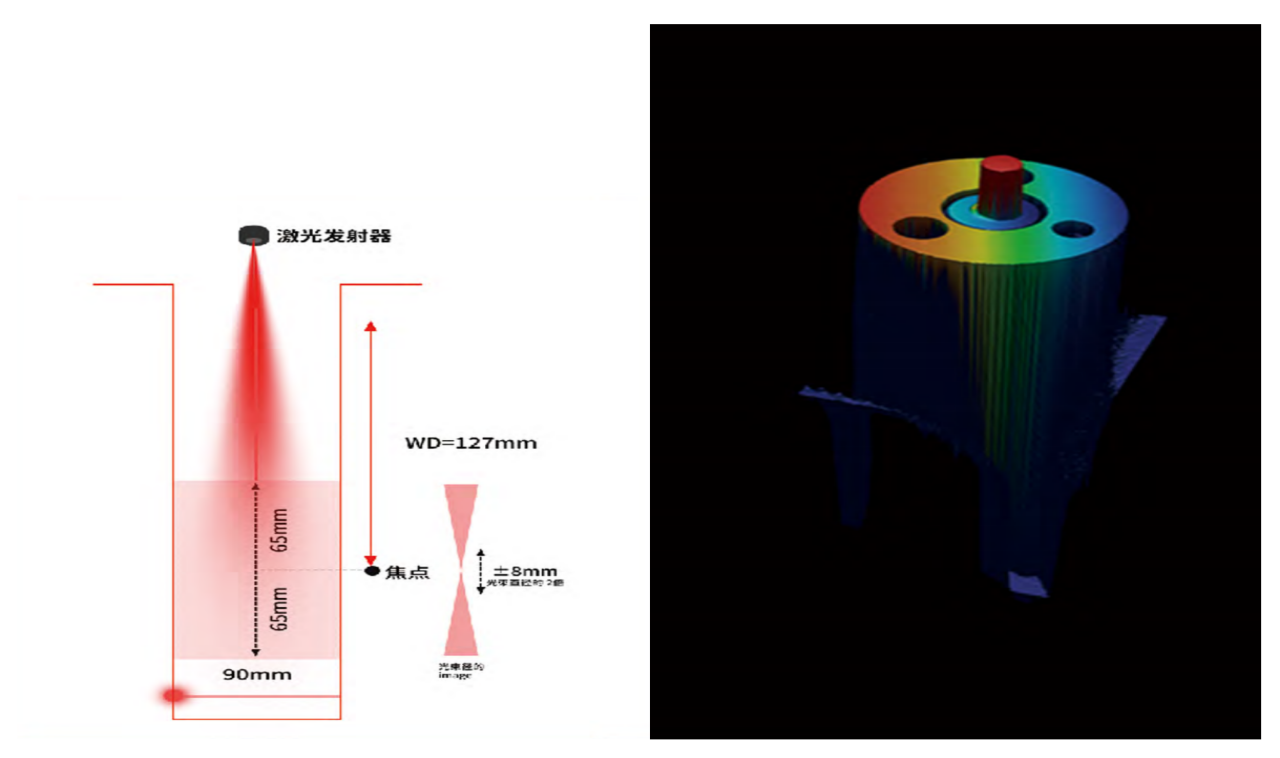

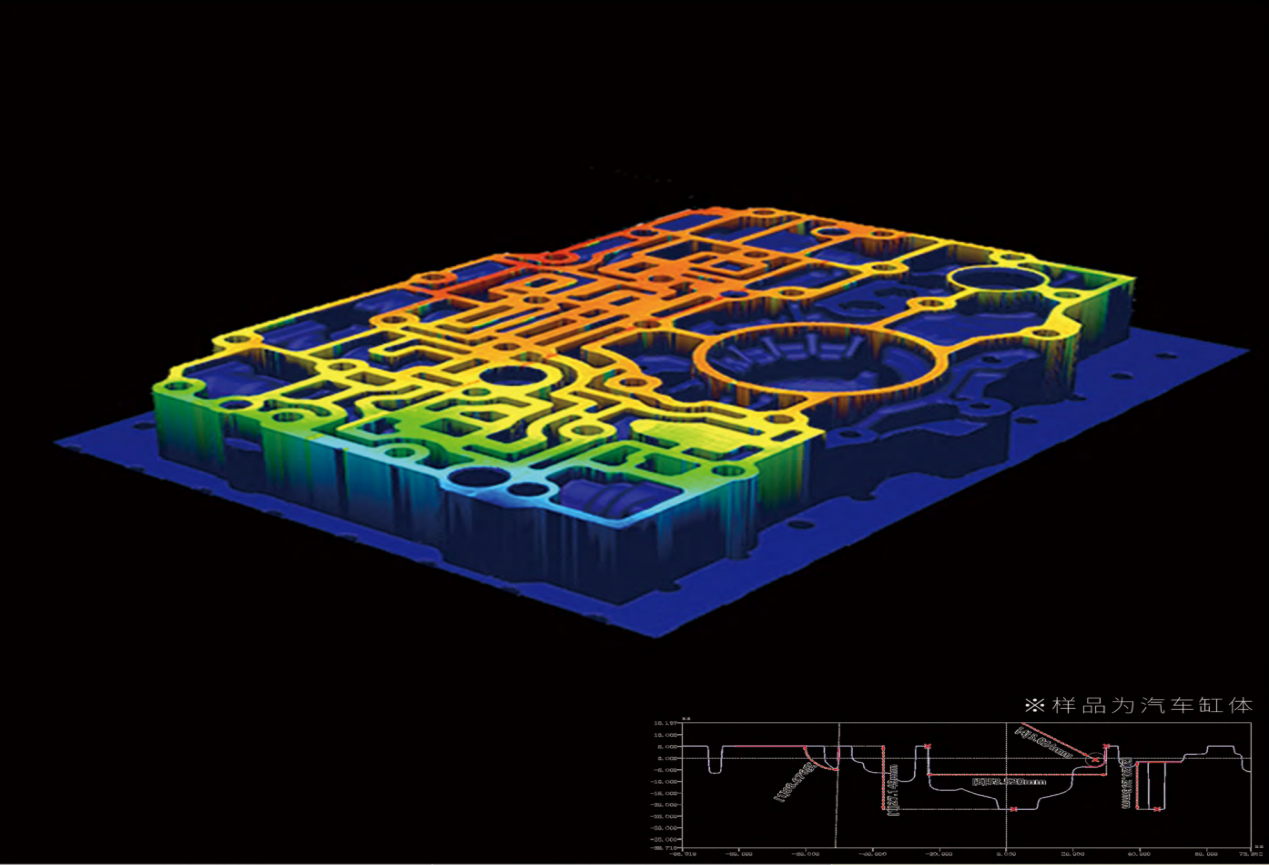

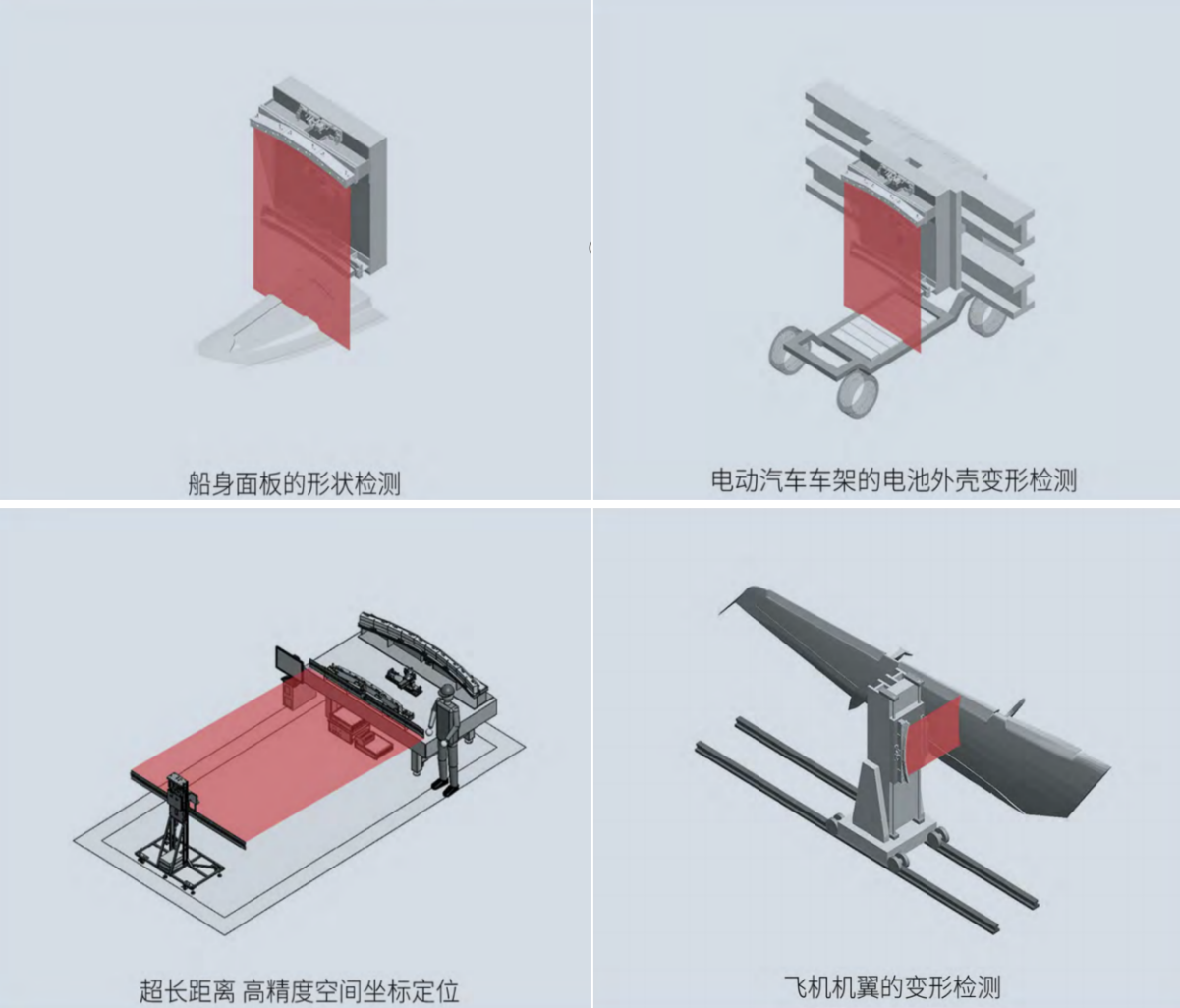

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
