　　地质雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波探测地下或介质内部结构的地球物理勘探技术，其核心原理基于电磁波在不同介质中的传播特性差异，具有非破坏性、高效率、高分辨率等优势，已广泛应用于地质勘探、工程检测、环境监测等多个领域。

　　一、地质雷达的工作原理

　　地质雷达的工作过程可简化为“发射-传播-反射-接收-成像”五个核心步骤，本质是通过电磁波的反射特征反演地下介质的空间分布：

　　1.电磁波发射

　　雷达主机通过天线向地下发射高频电磁波（频率通常为10MHz-2.5GHz），电磁波以光速（约3×10⁸m/s）在介质中传播。频率越高，分辨率越强（可识别厘米级目标），但穿透深度越浅（通常1-10米）；低频电磁波（如10-100MHz）穿透深度可达数十米，但分辨率较低（识别米级目标）。

　　2.电磁波传播与反射

　　电磁波在均匀介质中沿直线传播，能量逐渐衰减（衰减程度与介质的电导率、磁导率、介电常数相关）；当遇到不同电磁特性的介质界面（如岩石与土壤、空洞与围岩、金属与非金属等）时，部分电磁波会发生反射，剩余能量继续穿透深层介质。

　　关键原理：介质的介电常数差异越大（如空气介电常数≈1，水≈81，干燥土壤≈3-5），反射信号越强，越容易被识别。

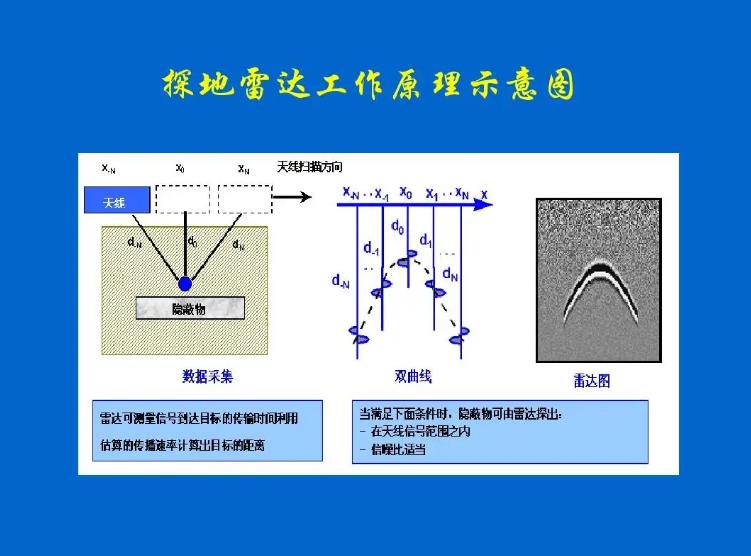

工作原理

　　3.信号接收与处理

　　接收天线捕获反射回地面的电磁波信号，记录反射波的传播时间、振幅、频率等参数。主机通过公式计算目标深度：

　　4.数据成像与解译

　　原始数据经滤波、偏移校正、速度分析等处理后，生成“雷达剖面图”——横轴为探测距离，纵轴为深度，颜色或灰度表示反射信号强度（强反射为亮色，弱反射为暗色）。通过分析剖面图中反射波的形态（如连续反射层、异常反射体），可推断地下目标的位置、形态、性质。

　　二、地质雷达的核心应用领域

　　地质雷达的应用场景覆盖“地下结构探测”“介质状态评估”“隐患排查”三大核心需求，具体领域如下：

　　1.工程地质与土木工程

　　-隧道与地下工程：超前预报（探测掌子面前方的断层、溶洞、涌水带等），如在地铁隧道施工中，通过地质雷达提前识别5米范围内的富水地层，避免突水事故；衬砌质量检测（判断隧道衬砌的空洞、脱空、钢筋分布）。

　　-地基与桩基检测：探查地基土的分层结构、埋藏的孤石或软弱夹层；评估桩基完整性（识别断桩、缩径、夹泥等缺陷），相比传统钻探效率提升10倍以上。

　　-道路与机场跑道检测：探测路面结构层厚度、基层脱空、地下空洞（如因雨水冲刷形成的“路基空洞”），在高速公路养护中，可快速定位潜在塌陷风险区。

　　2.市政与地下管线探测

　　-地下管线定位：精准识别金属（供水、燃气、电缆）与非金属（PVC污水管、PE燃气管）管线的走向、埋深、管径，避免施工挖断管线（“马路拉链”问题）。例如，武汉世隆科技SL-GPR系列通过200MHz天线，可在城市复杂电磁环境中定位埋深3米内的PVC污水管，误差≤5cm。

　　-地下空间探测：探查地下人防工程、废弃坑道、地下洞穴的分布，为城市规划提供数据支持。

　　3.考古与文化遗产保护

　　-无损考古：在不破坏地表的前提下，探测地下墓葬、遗址墙基、窖穴等遗迹。例如，在陕西秦汉遗址勘探中，地质雷达通过识别土壤密度差异（遗迹区土壤压实度与周边不同），成功定位1.5米深的夯土墙基，比传统洛阳铲勘探效率提升50倍。

　　-古建筑地基检测：评估古塔、城墙地基的沉降、空洞等病害，为修复方案提供依据。

　　4.环境监测与灾害救援

　　-污染场地调查：探测地下污染物（如油罐泄漏的汽油、化工废料）的扩散范围——污染物与土壤的介电常数差异显著（如汽油介电常数≈2，土壤≈5），可通过反射信号异常圈定污染区。

　　-灾害应急救援：地震、滑坡后，快速探测坍塌体下的生存空间、被困人员位置（人体与周围介质的电磁差异可形成反射信号）；矿山救援中，穿透碎石层定位巷道或被困人员，如SL-GPR系列在吉林延边矿山救援中，穿透3米碎石层成功定位目标。

　　5.矿产资源与水文地质

　　-浅层矿产勘探：探测煤层、金属矿脉的走向与厚度（如在小型煤矿中，识别5米深的煤层分布）。

　　-水文地质调查：定位地下水位、含水层分布、断层导水通道，为找水打井、水资源管理提供数据。

　　三、技术特点与局限性

　　-优势：非破坏性（无需开挖或钻探）、探测速度快（每小时可扫描数公里）、分辨率高（厘米级至米级）、适应复杂地形（陆地、水面、冰面等）。

　　-局限性：受高导电介质（如黏土、盐水层）影响大（电磁波衰减快，穿透深度骤减）；深部探测（＞30米）需低频天线，分辨率降低；数据解译依赖专业经验（易受干扰信号影响）。

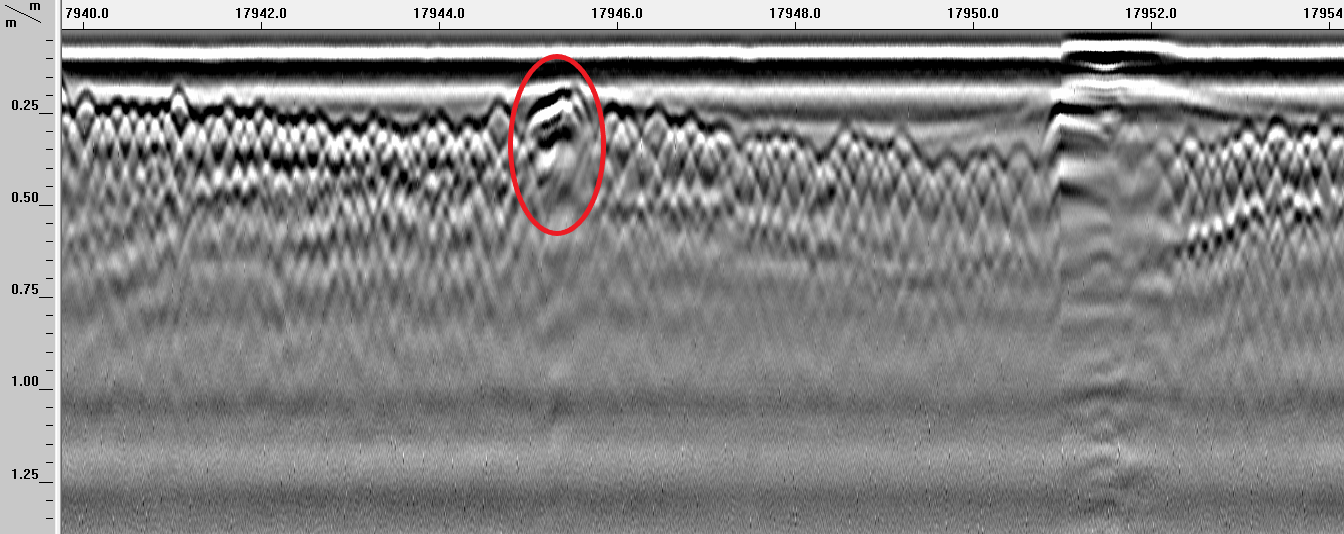

地质雷达结果图

　　地质雷达通过“电磁波反射”这一核心原理，实现了对地下世界的“透视”，其应用已从传统地质勘探延伸至城市运维、文化遗产保护、应急救援等多元场景。随着技术发展（如AI自动解译、三维成像、抗干扰算法优化），地质雷达正朝着“更精准、更智能、更耐用”的方向升级（如武汉世隆科技SL-GPR系列通过IP65防护、AI识别系统，进一步拓宽了复杂环境下的应用边界），成为人类探索地下空间不可或缺的“透视眼”。
