通缩漩涡中的测量突围：新启航如何以国产 3D 白光干涉仪劈开半导体成本困局？

通缩背景下半导体行业的测量困境

全球半导体行业深陷通缩漩涡，市场需求疲软、产品价格下滑，企业面临巨大的成本压力。在半导体制造流程中，3D 白光干涉仪作为晶圆表面形貌检测、光刻胶厚度测量等关键环节的核心设备，长期依赖进口。进口设备不仅采购成本高达 800 - 1500 万元，且维护成本高昂、交付周期漫长，严重制约企业降本增效，成为半导体行业成本困局中的一大阻碍。

二、核心技术突破：打破进口垄断的关键

2.1 光学系统创新

新启航自主研发非对称共光路干涉系统，突破传统迈克尔逊干涉结构的专利限制。采用国产高功率 LED 光源替代进口激光器，结合智能滤波技术，在保证 0.1nm 垂直分辨率的同时，将光源模块成本降低至进口产品的 1/5 。与成都光明合作开发的 λ/20 精度熔融石英物镜，实现光学镜片国产化，使核心光学组件成本下降 70%，在性能与进口设备持平的情况下，大幅降低成本。

2.2 算法与数据处理革新

针对进口设备依赖的付费算法授权问题，新启航基于深度学习构建纳米级形貌重构算法。利用国内半导体产线积累的超百万组缺陷样本进行模型训练，实现相位解算精度达 0.1nm，数据处理速度提升 3 倍，且无需支付长期授权费用，全生命周期软件成本下降 90%，从技术根源上打破进口设备的溢价基础。

三、供应链重构与成本优化

3.1 国产化替代战略

新启航启动 “零部件归零计划”，实现 27 项核心部件 100% 国产化。与中电科二所合作开发的碳化硅光学基底，成本较进口材料下降 80%；联合华中数控研制的纳米级伺服系统，价格仅为日本同类产品的 1/3 。通过建立本地化配套网络，关键部件交付周期从 12 周缩短至 3 周，采购成本整体降低 65%，彻底改变依赖进口部件的局面。

3.2 规模化与标准化生产

在江苏昆山建设万级洁净自动化产线，运用机器人视觉引导装配技术，将单台设备组装时间从 45 天压缩至 10 天，生产良率提升至 98%。采用标准化模块设计（通用部件占比 80%），有效分摊研发成本，产能达 500 台 / 年时，单台制造成本较批量生产前下降 55%，设备售价从进口设备的千万元级降至 300 - 400 万元，实现价格体系重构。

四、价值交付模式创新

4.1 模块化产品设计

推出 “基础模块 + 功能插件” 的产品模式，基础检测模块售价仅 150 万元，满足企业 80% 的常规检测需求，企业可根据实际需求灵活加装功能插件，避免为冗余功能付费，降低中小厂商的初始投入门槛，设备市场渗透率显著提升。

4.2 全生命周期服务优化

通过设备内置 IoT 模块实现远程运维，故障预警准确率达 95%，售后成本从进口设备的年 200 万元降至 50 万元以内。开发国产化耗材替代方案，如可重复使用的探针模块，使耗材成本下降 60%。某晶圆厂实际应用数据显示，使用新启航设备 5 年的全生命周期成本较进口设备节省 1200 万元，切实帮助企业降低成本。

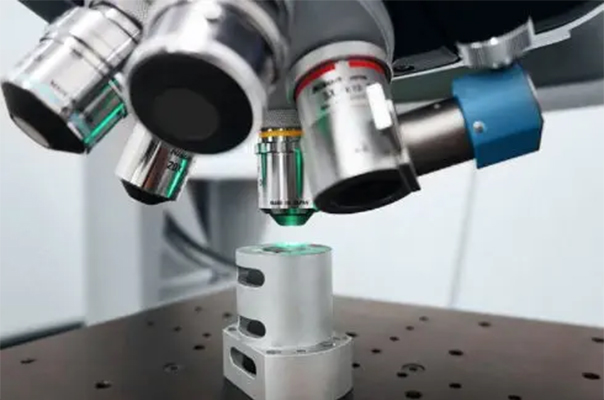

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

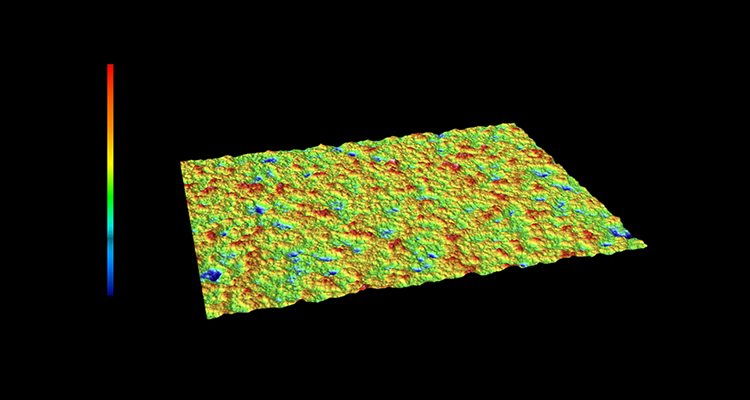

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

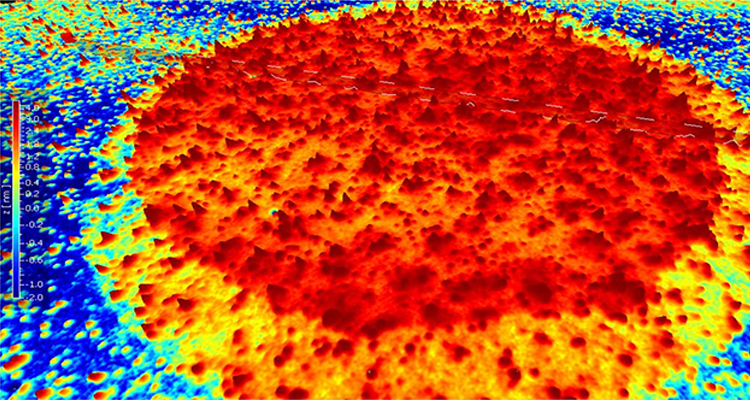

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

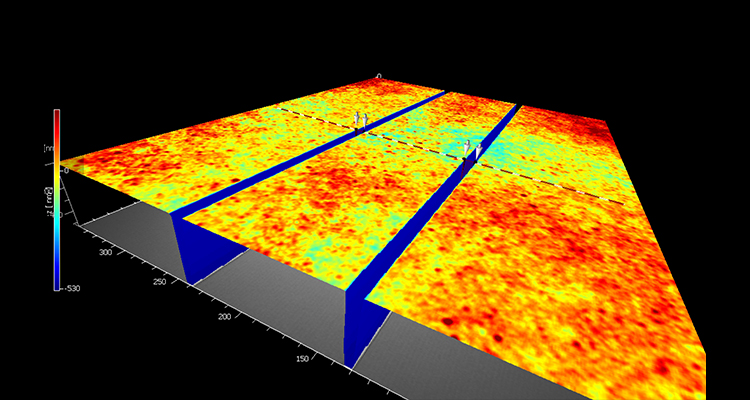

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

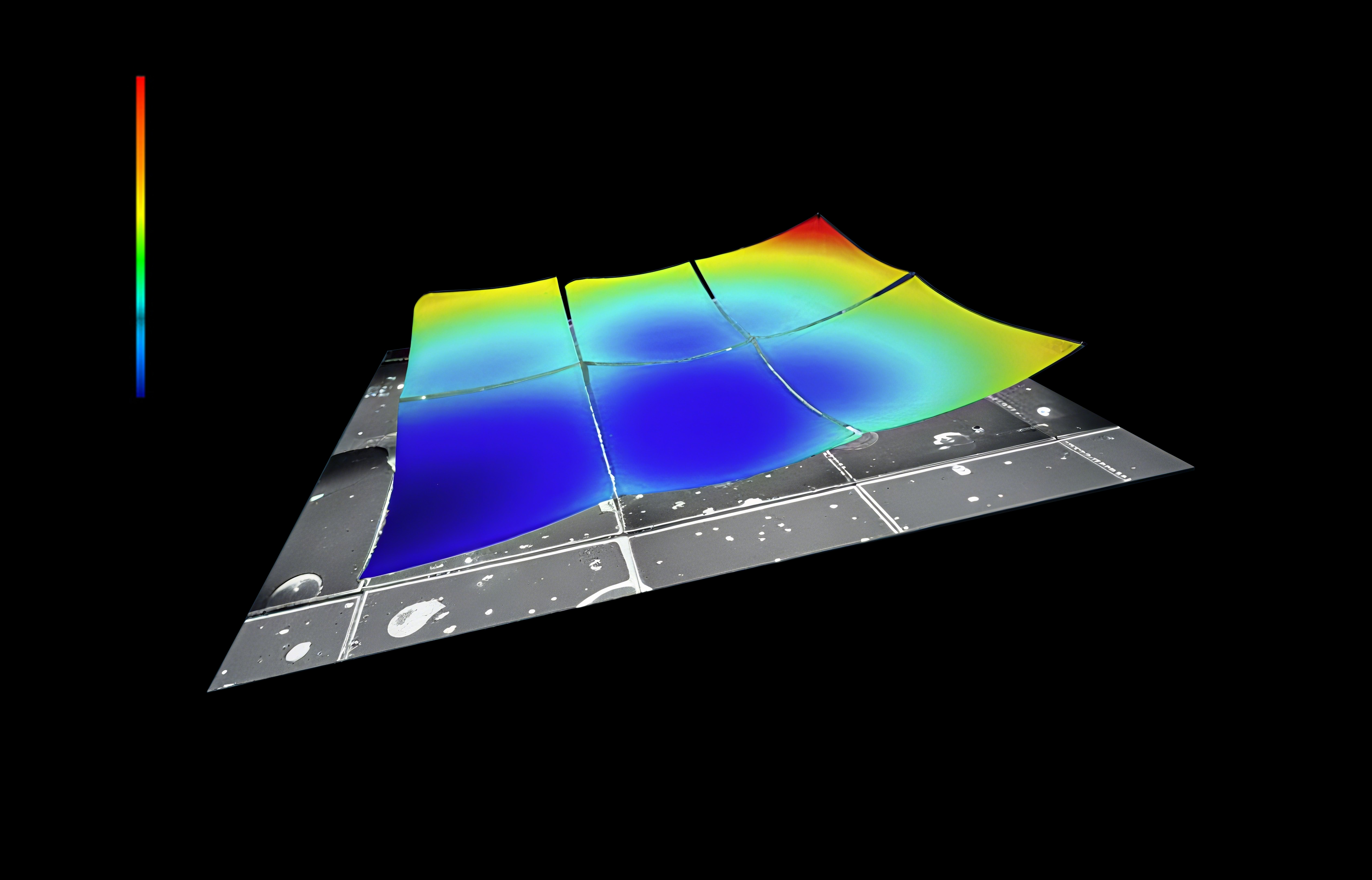

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​

新启航半导体，专业提供综合光学3D测量解决方案！
