EtherNet/IP 与 CCLINK IE FB 跨品牌 PLC 通信方案：罗克韦尔 & 三菱协议转换实战

EtherNet/IP 罗克韦尔 PLC 与 CCLINK IEFB 三菱 PLC 通信方案

一、项目背景

在工业自动化的复杂场景中，不同品牌 PLC 的协同作业是优化生产流程的核心要素。某现代化制造企业的产线同时部署了基于 EtherNet/IP 协议的罗克韦尔 PLC 与采用 CCLINK IE FB 协议的三菱 PLC。罗克韦尔 PLC 依托 EtherNet/IP 协议，深度应用于企业生产的高端控制环节。该协议基于标准以太网架构，凭借开放性与强大的网络扩展性，实现设备间高效通信与数据交互。罗克韦尔 PLC 在复杂逻辑运算、生产数据实时监控及远程运维管理等场景中优势显著，尤其适用于产线中央控制与数据中台搭建。而三菱 PLC 则通过 CCLINK IE FB 协议在电机驱动控制、产线顺序控制等领域发挥关键作用。作为三菱自动化体系的专属协议，CCLINK IE FB 以高实时性与稳定性为特征，可精准实现伺服系统同步控制与设备联动，保障产线精密作业的一致性。需要EtherNet/IP转CCLINK IE FB网关解决这个难题。

面临的挑战

（一）通信协议差异

当企业试图整合这两种 PLC 时，面临着通信协议不兼容的难题。EtherNet/IP 和 CCLINK IEFB 协议在多个方面存在显著差异。

从数据格式来看，EtherNet/IP 采用基于 CIP 的消息格式，数据封装和解析方式与 CCLINK IEFB 截然不同。这使得两种 PLC 之间无法直接理解对方传输的数据内容，例如罗克韦尔 PLC 无法获取三菱 PLC 所控制电机的运行状态信息。

在通信机制方面，EtherNet/IP 基于以太网的 TCP/IP 协议栈，具有复杂的网络通信功能，而 CCLINK IEFB 则是专门为三菱自动化系统设计的现场总线协议，二者的通信流程和控制方式完全不同，导致数据无法在两者之间顺畅传输。

（二）系统集成难题

为实现两种 PLC 的通信，工程师们面临着巨大的系统集成挑战。

首先，自行开发协议转换程序需要对两种协议有深入透彻的理解。这不仅要掌握它们的数据结构、通信机制，还要考虑到工业环境下数据的实时性和可靠性要求。开发过程复杂且耗时，而且自行编写的程序在稳定性方面存在风险，容易出现数据丢失、通信中断等问题。

其次，工业现场存在大量干扰因素。电磁干扰可能影响通信信号的质量，导致数据传输错误。此外，不同 PLC 的硬件接口特性差异也增加了连接的复杂性，需要特殊的适配措施来保证物理连接的稳定性。

三、捷米特 JM - EIP - CCLKIE 解决方案

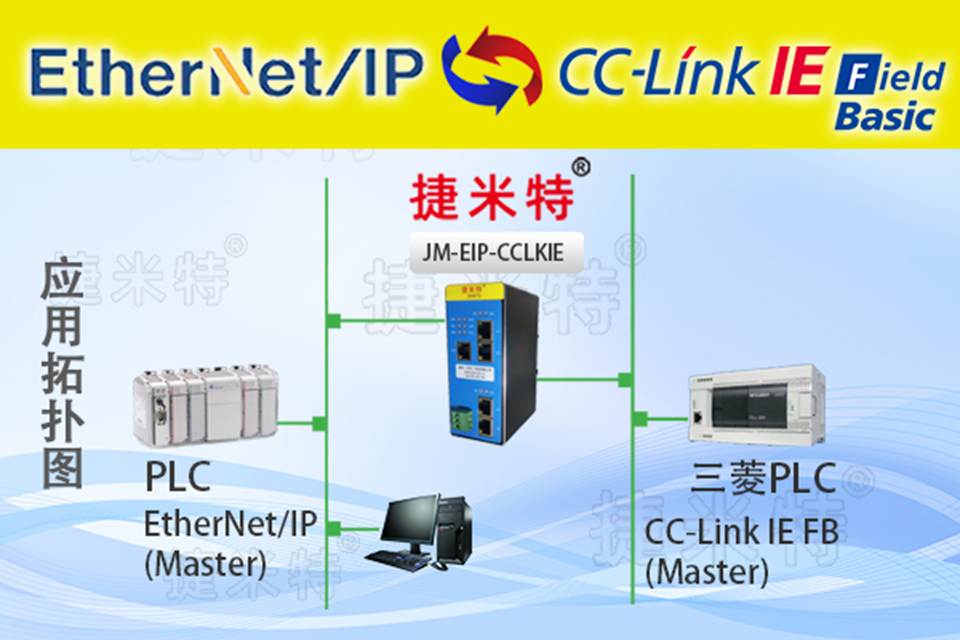

JM-EIP-CCLKIE-1

（一）产品特性

捷米特 JM - EIP - CCLKIE 作为专业的工业通信网关，为解决这一问题提供了有效途径。

1. 协议转换专长 专门针对 EtherNet/IP 和 CCLINK IEFB 协议设计，能够准确识别和处理两种协议的数据。无论是 EtherNet/IP 中的显式消息用于参数配置，还是隐式消息用于实时数据传输，以及 CCLINK IEFB 中的各种控制和状态数据，都能在网关中实现精确转换。
2. 高性能硬件 采用工业级芯片和先进电路设计，数据处理能力强，传输速度快。在硬件上具备出色的抗电磁干扰能力，多层电路板和屏蔽技术有效减少外界干扰。可在 - 20℃ - 70℃的温度范围和一定湿度条件下稳定工作，适应工业现场环境。
3. 便捷配置方式 提供本地可视化配置界面和远程网络配置两种方式。本地界面操作简单，工程师可轻松设置参数，如 IP 地址、数据映射关系等。远程配置则方便在大型工厂网络中对网关进行集中管理和调整。

（二）硬件连接与安装

1. 接口设计与连接 拥有与罗克韦尔 PLC 和三菱 PLC 相匹配的接口。EtherNet/IP 接口符合罗克韦尔 PLC 的以太网通信标准，确保稳定的物理连接和数据传输。CCLINK IEFB 接口与三菱 PLC 适配良好，保障数据交互可靠。连接过程简单，按接口标识和设备手册操作即可，接口防误插设计避免设备损坏。
2. 安装便利性 可轻松安装在标准工业控制柜导轨上，外形紧凑，节省空间。安装位置可根据现场布线和设备布局灵活调整，方便控制系统布线和后续维护。

（三）协议转换原理与实现

1. 数据解析与重构 网关核心功能是对两种协议数据进行解析和重构。当从罗克韦尔 PLC 接收 EtherNet/IP 协议数据时，先解析出其中的控制指令、参数值和设备状态等信息，再依据预设映射关系将其重构为 CCLINK IEFB 协议格式。反之，从三菱 PLC 到罗克韦尔 PLC 的通信亦然。
2. 映射关系建立 建立详细的映射关系是准确转换的关键。针对 PLC 中的输入输出点状态、寄存器值、定时器和计数器值等数据元素，在两种协议间建立一一对应映射。对于启动、停止、复位等控制指令也有明确映射规则，保证数据准确转换，实现 PLC 间无缝通信。
3. 实时性和准确性保障 采用高效算法和实时操作系统，确保数据快速转换和传输。转换前后对数据严格校验，检查完整性和有效性，发现错误立即纠错，如请求重发数据，保障通信稳定可靠。

（四）性能优化与可靠性增强

1. 数据传输速度优化 优化数据传输速度以满足生产线需求。充分利用两种协议带宽优势，通过优化内部数据处理流程和通信接口驱动程序，确保大量 I/O 数据、控制指令和设备状态信息快速传输，避免数据拥塞。
2. 抗干扰能力提升 在硬件上，采用多层电路板、屏蔽罩、滤波电路和隔离变压器等措施。滤波电路滤除电源高频干扰，隔离变压器电气隔离通信线路。软件方面，采用纠错编码、数据重传等技术增强抗干扰能力，确保通信不受电磁干扰影响。
3. 故障诊断与冗余设计 具备完善故障诊断功能，实时监测电源、通信接口和数据处理状态，异常时报警并记录故障信息，方便维修人员定位和排除故障。采用冗余设计，如双电源输入，关键通信模块冗余，降低网关故障导致生产线停机的风险。

四、实施效果

全协议

（一）生产效率提升

1. 减少停机时间 安装 JM - EIP - CCLKIE 后，通信故障导致的设备停机次数大幅减少。此前每周因通信问题停机 2 - 3 次，每次 10 - 20 分钟，现在每月停机仅 1 - 2 次，每次不超过 5 分钟，有效增加了设备运行时间。
2. 提高生产速度 稳定的通信使两种 PLC 协同更好，控制更精准，生产节拍加快。某汽车零部件加工生产线生产速度提高约 15%，从每小时 80 件提升到 92 件，满足了企业生产订单增长需求。

（二）产品质量提高

1. 稳定加工参数 两种 PLC 精确通信和协同控制使生产设备运行参数更稳定。汽车零部件加工中，关键尺寸公差范围从 ±0.08mm 缩小到 ±0.05mm，产品合格率提高约 20%，质量显著提升。
2. 质量一致性增强 稳定通信和控制保证了产品质量一致性，提升了企业产品在市场上的竞争力。

五、结论

捷米特 JM-EIP-CCLKIE 网关以 “协议转换 + 硬件加速 + 可靠性设计” 的三位一体方案，打破了 EtherNet/IP 与 CCLINK IE FB 的协议壁垒，其工业级性能已在汽车、电子、新能源等行业验证。对于面临多品牌设备集成的智能制造场景，该网关不仅是通信枢纽，更是实现产线柔性化升级的关键支点，为工业自动化的跨协议通信提供了可落地的 “中国方案”。
