CC-Link和CC-Link IEFB区别 CC-Link转PROFINET

CC-Link转PROFINE通讯拓扑方式：

• 三菱 CCLink 网络采用总线型拓扑结构，所有的三菱伺服驱动器依次连接在 CCLink 总线上，CCLink 主站设置在其中一台具有较高性能的伺服驱动器中，负责对整个 CCLink 网络进行管理和数据交换。
• 西门子 S7-1200 PLC 所在的 Profinet 网络采用星型拓扑结构，以工业以太网交换机为中心节点，S7-1200 PLC、触摸屏以及其他 Profinet 设备分别通过以太网线连接到交换机上。CCLink 转 PN 网关通过其 Profinet 接口连接到交换机，实现与 Profinet 网络的接入。

CC-LiJM-PN-CCLINKIE网关模块设备，它主要用于在 CC-Link IE 网络与 Profinet 网络之间建立连接和实现协议转换。

这款网关在工业自动化场景中有着重要的应用。它能够使原本运行在 CC-Link IE 协议下的设备，如三菱的部分 PLC、远程 I/O 模块、伺服驱动器等，与基于 Profinet 协议的西门子 PLC、其他 Profinet 设备（如工业以太网交换机、智能传感器、执行器等）进行数据交互。在自动化生产线集成时，它解决了不同品牌设备因采用不同网络协议而无法直接通信的难题，促进了设备之间的协同工作。例如，通过该网关，三菱控制系统可以与西门子的人机界面、监控系统等实现信息共享，操作人员能在统一的平台上对整个生产过程进行监控和管理，提升了生产效率和系统的智能化水平。其在配置上通常需要涉及到网络参数设置、数据映射关系的确定等步骤，以确保两个网络之间数据传输的准确、高效和稳定。

两个协议之间的区别

CC-Link简介

现场总线总线控制系统是目前自动化技术发热点，是自动化系统网络化的发展趋势，并将

导致自动化系统结构的深刻变革。CC-Link是一种开放式现场总线，其数据容量大，通信速度多级可选择，而且它是一个复合的、开放的、适应性强的网络系统，能够适应于较高的管理层网络到较低的传感器层网络的不同范围。

CC-Link是Control&Communication Link(控制与通信链路系统)的简称。作为开放式总线系统，CC-Link起源于亚洲地区的现场总线，具有性能卓越、应用广泛、使用简单作节省成本等突出特点。

在1996年11月，以三菱电机为主导的多家公司以“多厂家设备环境、高性能、省配线”理念开发、公布和开放了现场总线CC-Link，第一次正式向市场推出了CC-Link这一全新的多厂商、高性能、省配线的现场网络并于1997年获得日本电机工业会(JEMA)颁发的杰出技术。1998年，汽车行业的马自达、五十铃、雅马哈、通用、铃木等也成为了CC-Link的用户而且CC-Link迅速进入中国市场。1999年，销售的实绩已超过17万个节点，2001年达到了72万个节点，到2001年累计量达到了150万，其增长势头迅猛，在亚洲市场占有份额超过15%(据美国工控专业调查机构ARC调查)，受到亚、欧、美、日等客户的高度评价。2000年11月，CC-Link协会(CC-Link Partner Association简称CLPA)在日本成立。主要负责CC-Link在全球的普及和推进工作。

CC-Link 通讯方式

CC-Link提供循环传输和瞬时传输两种通信方式。一般情况下，CCLink主要采用广播一轮询(循环传输)的方式进行通讯。

具体的方式:主站将刷新数据发送到所有从站，与此同时轮询从站1;从站1对主站的轮询作出响应，同时将该响应告知其它从站:主站轮询从站2(此时并不发送刷新数据)，从站2给出响应，并将该响应告知其它从站;

依此类推，循环往复。

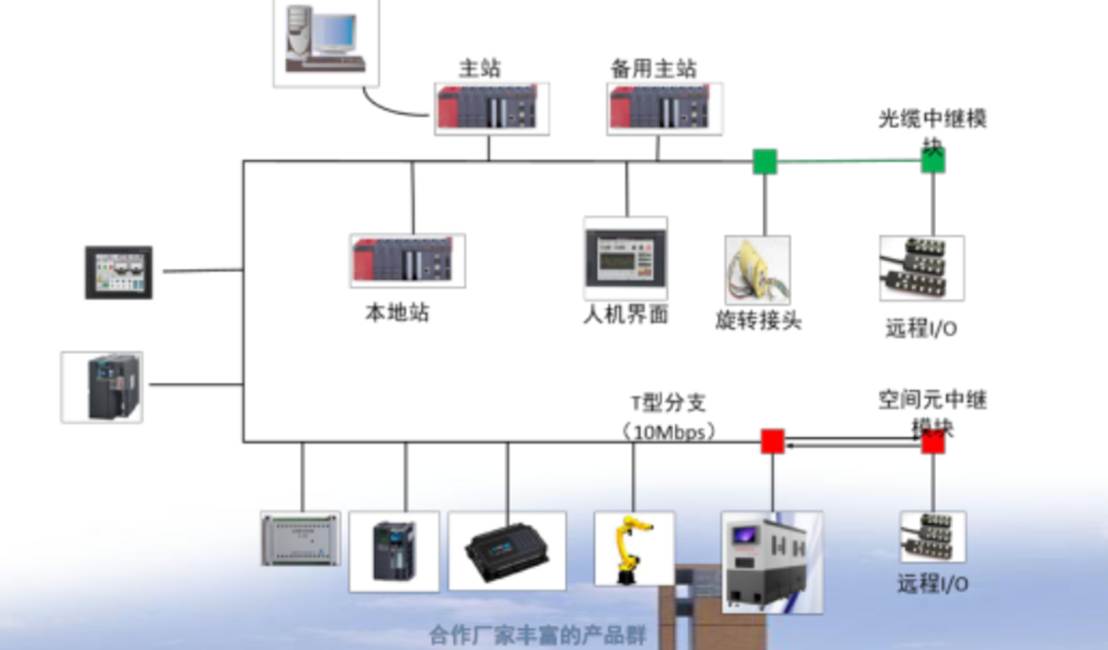

CC-link的网络结构

CCLink整个一层网络可由1个主站和64个子站组成，它采用总线方式通过屏蔽双绞线进行连接。网络中的主站由三菱电机Fx系列以上的PLC或计算机担当。子站可以是远程1/O块、特殊功能模块、带有CPU的PLC本地站、人机界面、变频器、伺服系统、机器人以及各种测量仪表、阀门、数控系统等现场仪表设备。

CC-Link 是基于485的，通信速度有156K 625K 2.5M 5M 10M，通信线是CC-Link电缆4芯（DA、DB、DG 、SLD） CC-Link IE是基于以太网的，通信速度1G，通信线是千兆以太网线，

CC-LinkIE

CC-LinkIE 网络的分布如图CC-LinklE Field网络能够同时处理离散控制、I/O控制以及运动控制。用户可以自由选择总线、星形、总线--星形混合、环形的网络拓扑结构。

C-LinklE是一种先进的千兆级以太网技术以实现高速、大容量的数据通信。

CC-Link lE Control .-单一网络系统

CC-ink lE Control的传送形态仅限于光纤环路系统。管理站可以设置为任意站号但是一个网络中只能有1个管理站。

CC-Link IE 网络包括 CC-Link IE Field 设备层网络（千兆网线） CC-Link IE Control 控层层网络(支持光纤和千兆网线)。
