某汽车零部件工厂需升级生产线，实现不同型号零部件的自动分拣与搬运。系统核心设备包括发那科M-20iB搬运机器人、西门子S7-1500 PLC，以及兼容Profinet与EtherNet/IP协议的稳联技术网关设备，需实现跨协议通信与协同控制。

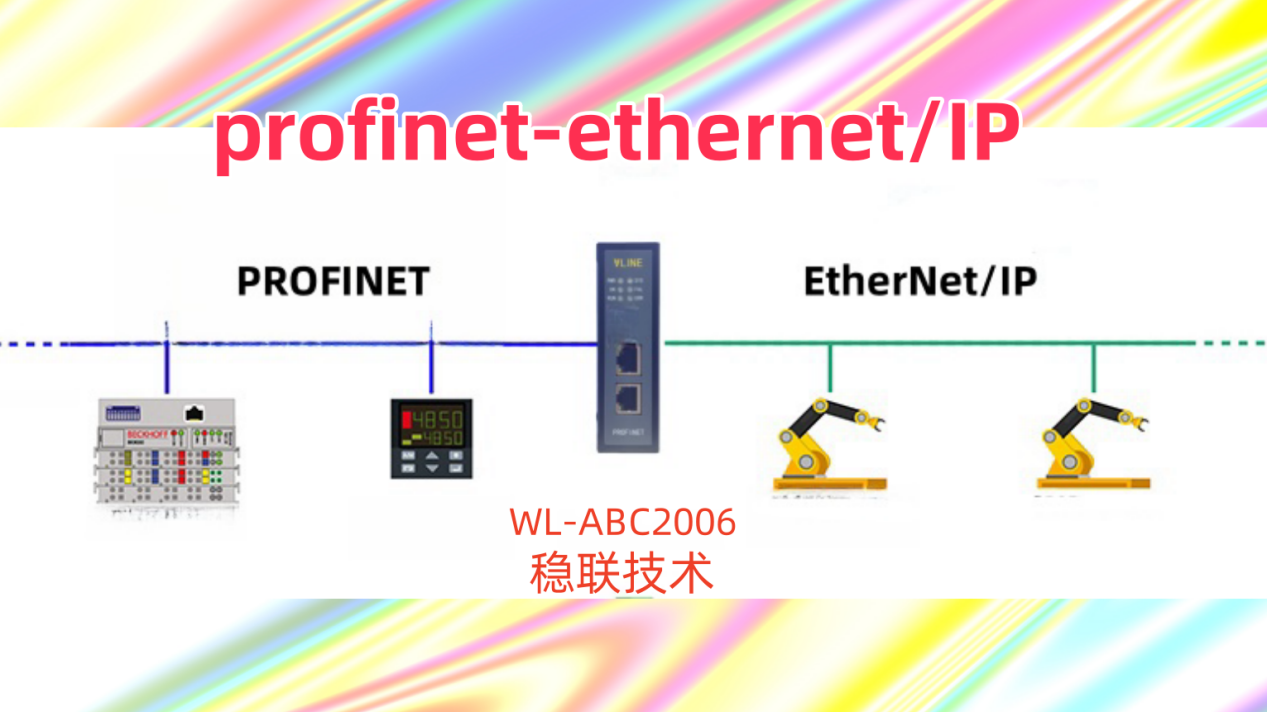

EtherCAT_PROFINET (1)_副本

**解决方案**

1. **硬件配置**：发那科机器人通过EtherNet/IP协议与网关连接，西门子PLC通过Profinet协议接入网关，实现数据互通。

2. **通信设置**：网关将PLC的Profinet信号转换为EtherNet/IP协议，实时传输机器人的位置、状态及控制指令，确保响应速度≤2ms。

3. **程序设计**：PLC负责调度逻辑（如物料位置判断），机器人执行抓取、搬运动作，双方通过网关交换I/O信号与数据块，实现无缝协作。

**成效**

系统投产后，搬运效率提升35%，兼容不同型号零部件生产，且故障率降低60%。通过标准化协议转换，降低了改造成本，为后续数字化扩展奠定基础。

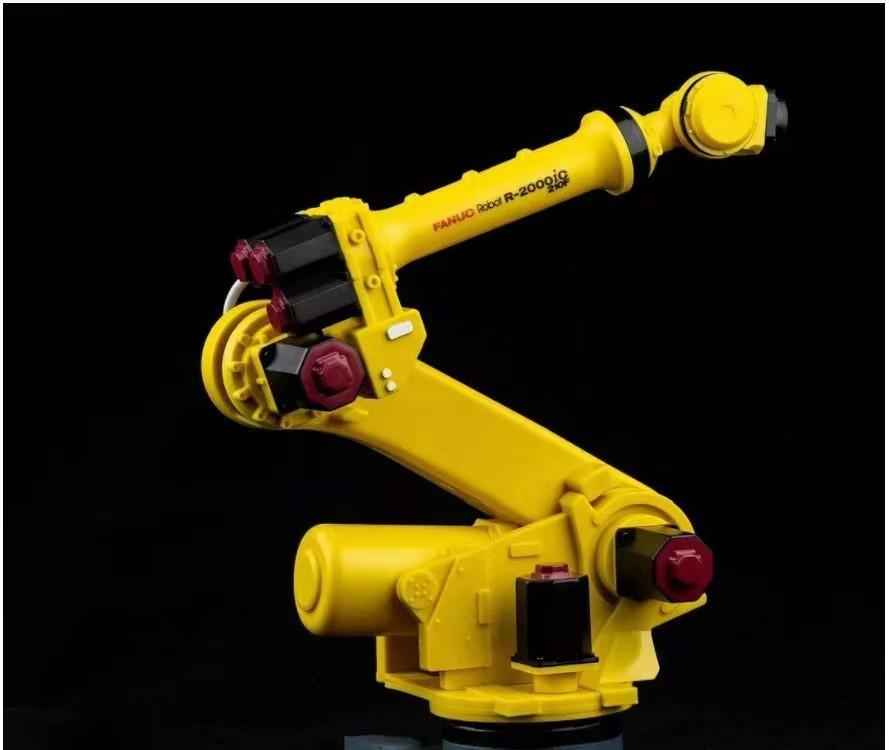

IMG_256

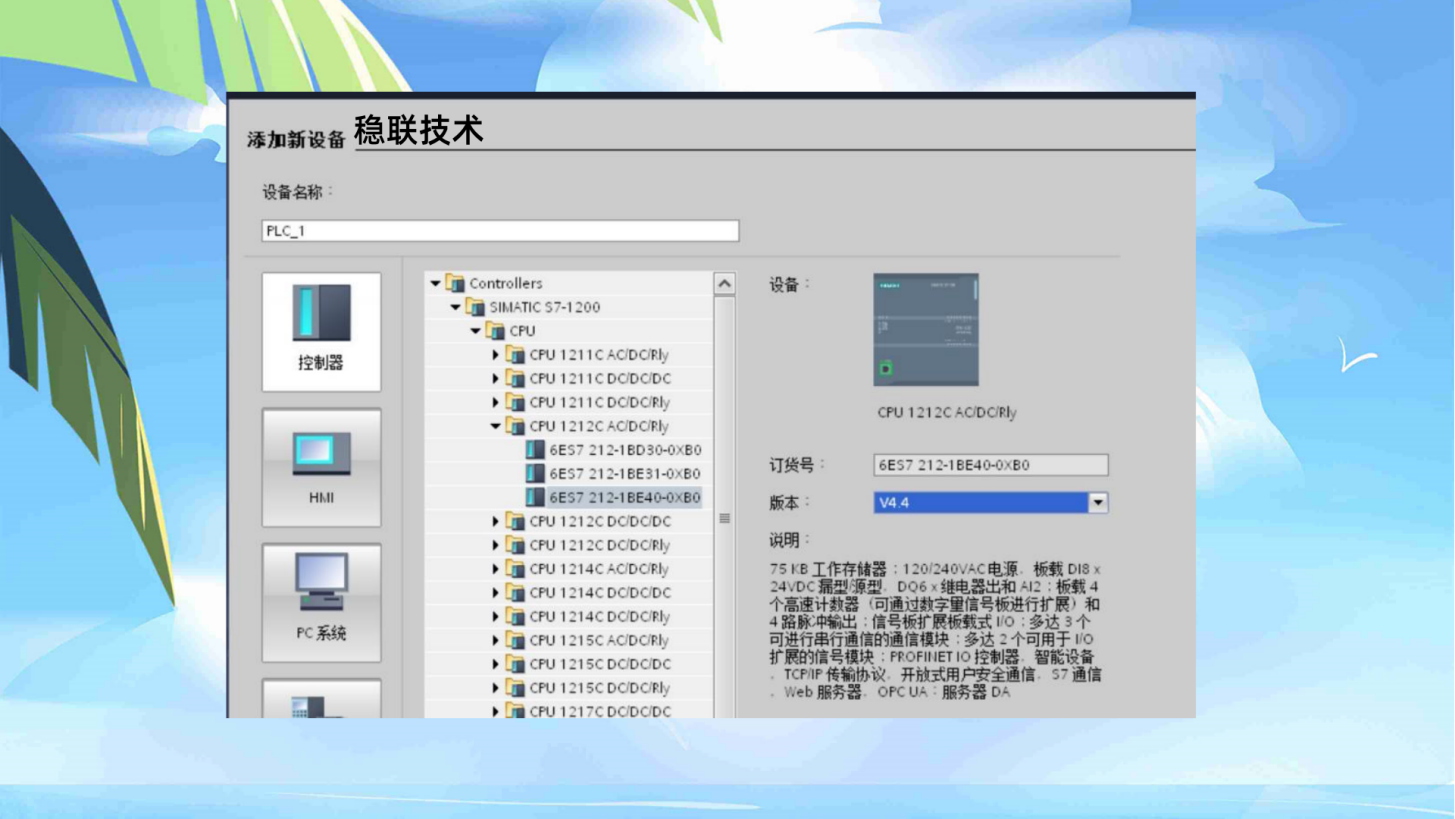

1、使用方法打开西门子博图配置软件，添加PLC；

C:/Users/pc/Desktop/6-14/profinet转ethernet网关连接发那科机器人配置案例/1.png1

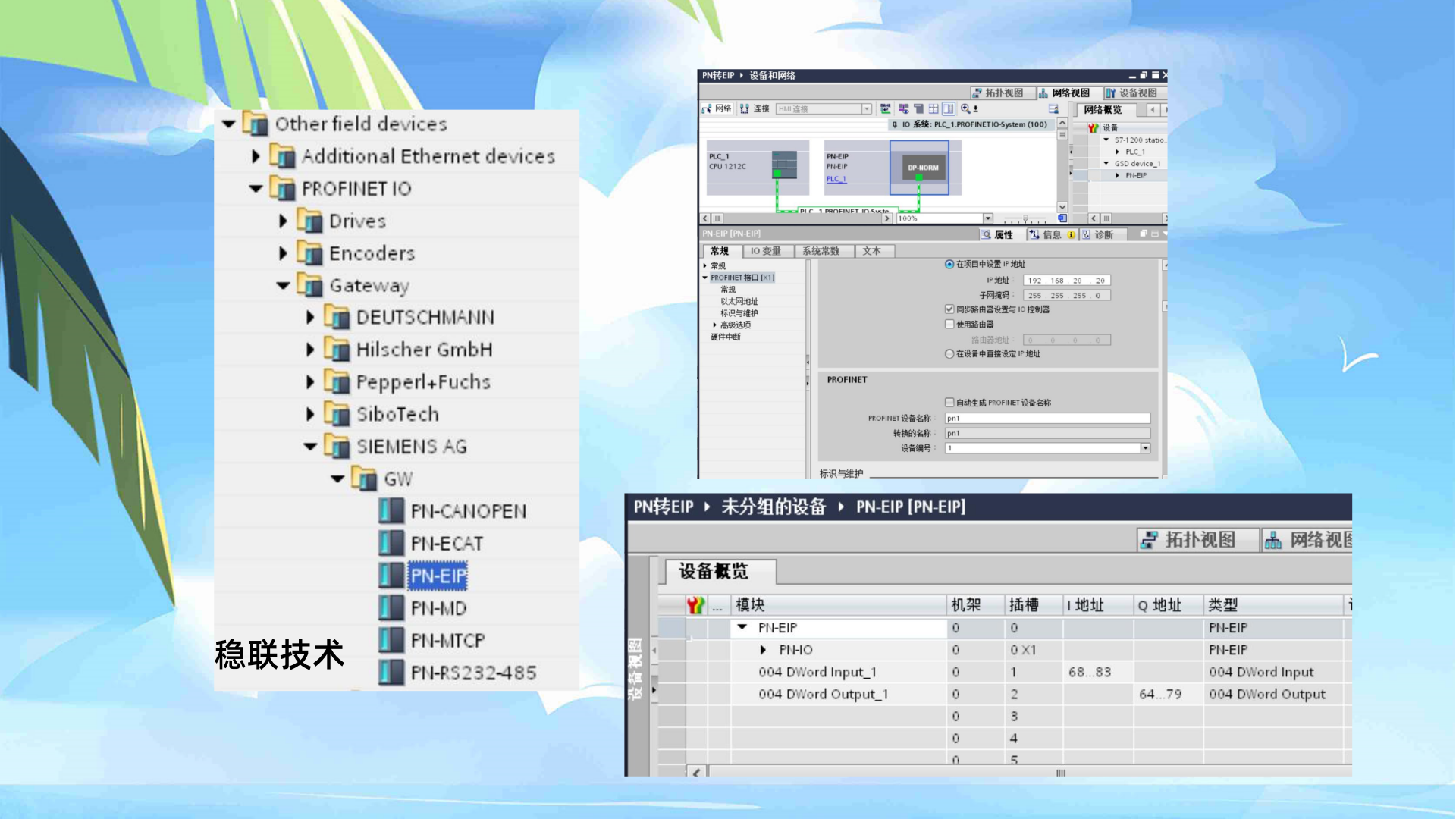

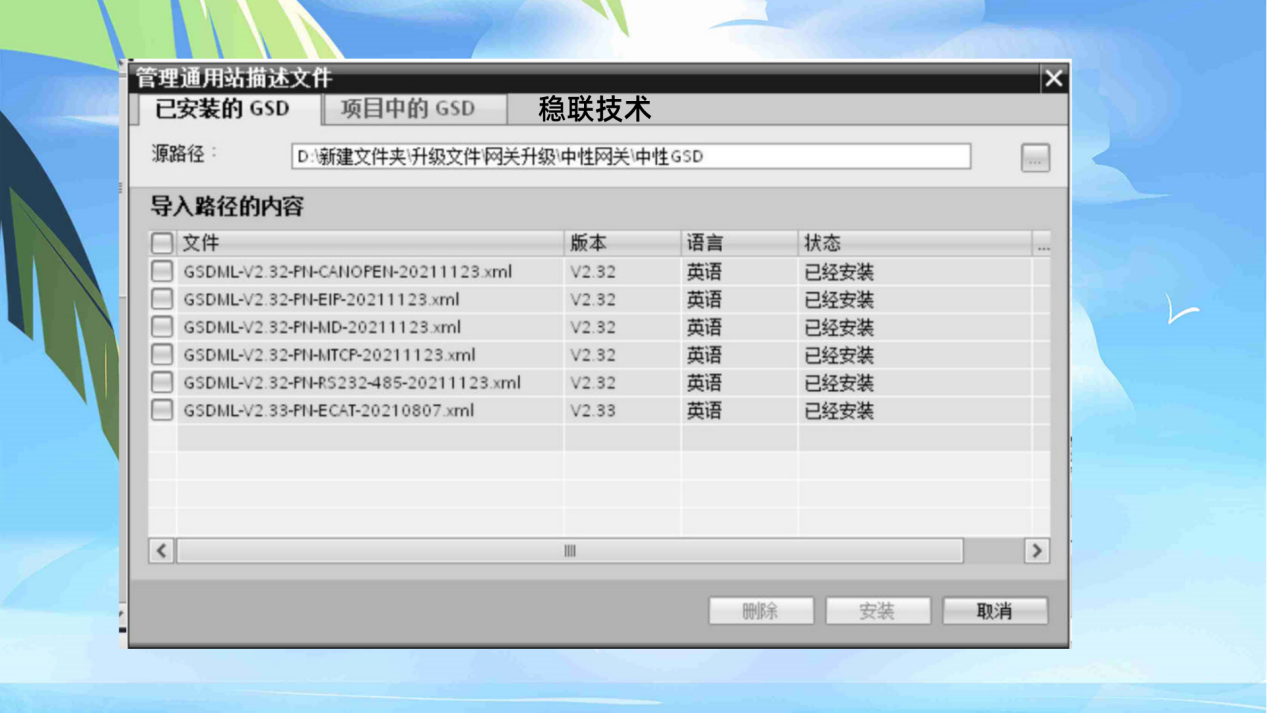

2、导入PROFINET转EtherNet网关GSD文件；

2

3、安装PROFINET转EtherNet网关GSD后选择对应模块；

4、设置PROFINET转EtherNet网关IP及设备名称（本例名称为PN1设备IP为166.160.10.15）；

5、设置发送接收数据长度（可添加更大长度）；

4

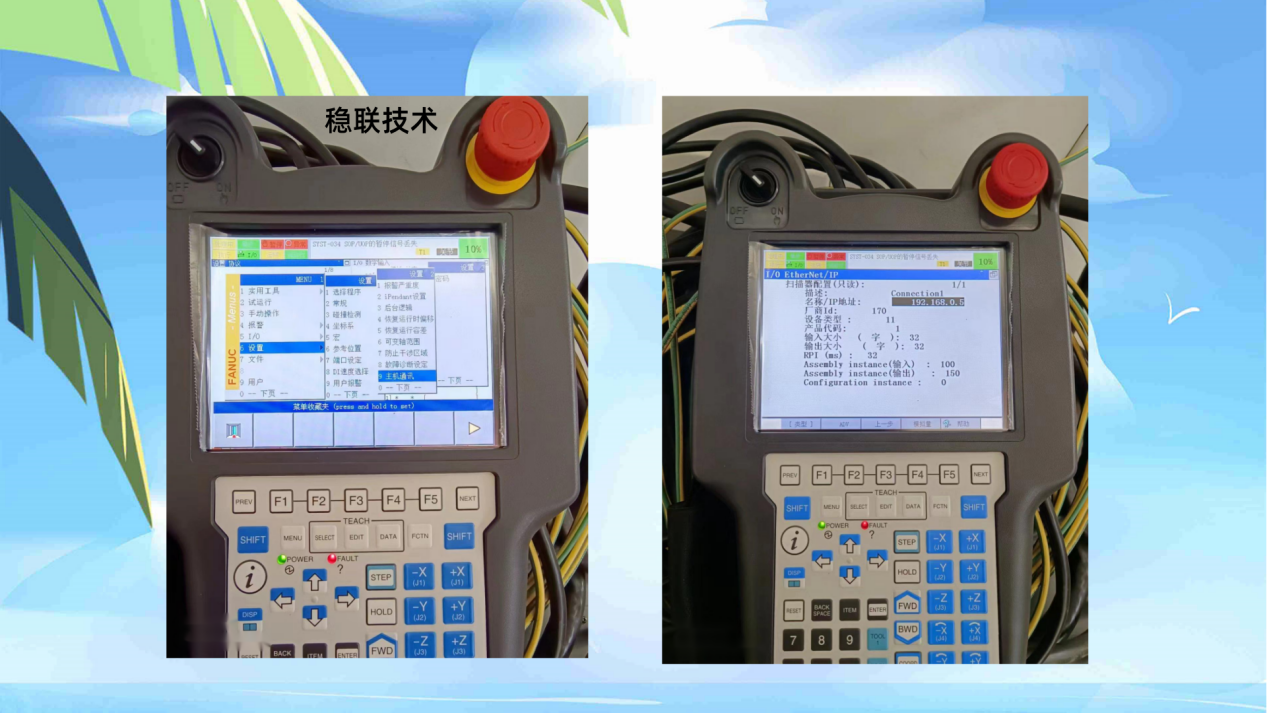

6、下载组态到PLC，设置好机器人的IP地址，打开机器人设置菜单找到主机通讯选项；

7、找到搬运机器人控制端的TCP/IP选项；

8、设置机器人的IP地址（本例为192.168.0.10）；

9、设置机器人连接的远程I/O的IP地址即PROFINET转EtherNet网关ethernet端的IP

地址；

10、添加一个链接；

11、设置好从站IP（本例为192.168.0.5）厂商ID为170，设备类型11，产品代码1输入

输出大小32个字（64字节），Assembly instance的输入输出为100/150，如果设备

不能导入eds文件，参数可从网关的eds文件中查找；

5

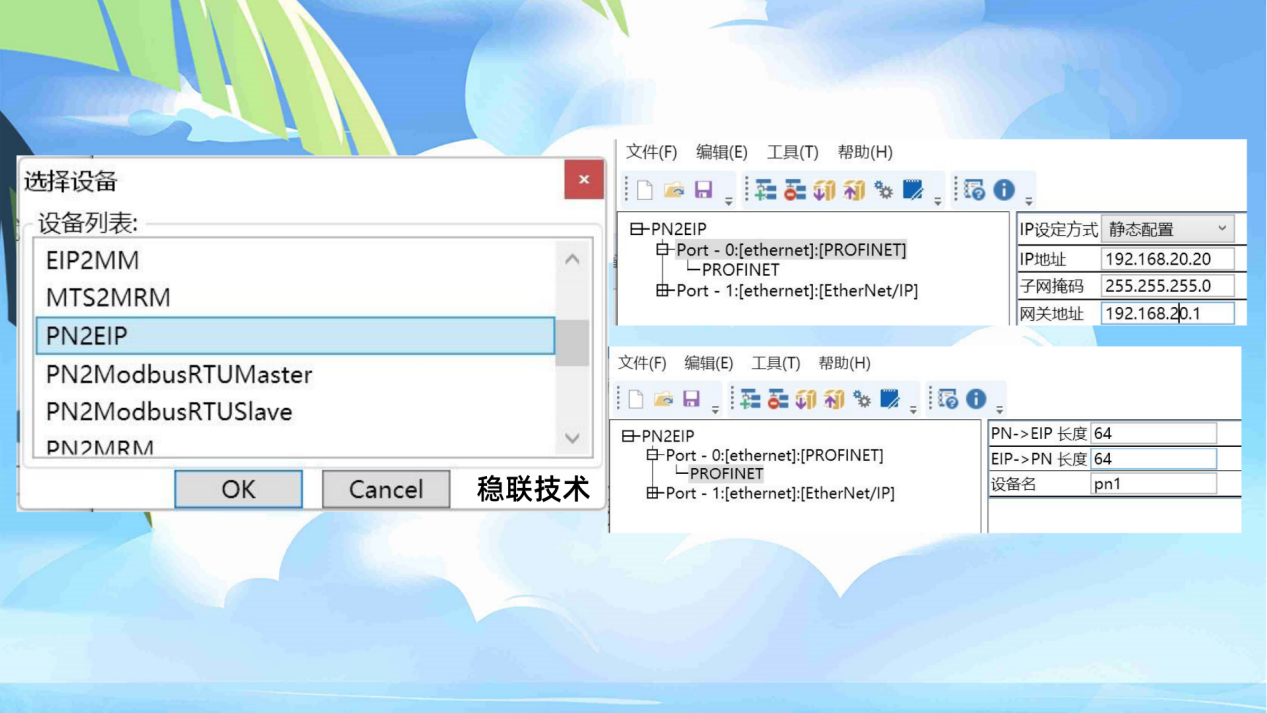

12、打开PROFINET转EtherNet网关配置软件，因为PROFINET转EtherNet网关作为

EtherNet从站，所以选择PN2EIP；

13、设置PROFINET转EtherNet网关Profinet端的IP地址及设备名称（和博图组态保持

一致）；

7

14、数据长度为64字节（机器人设置为32个字所以要换算为64字节保持一致）；

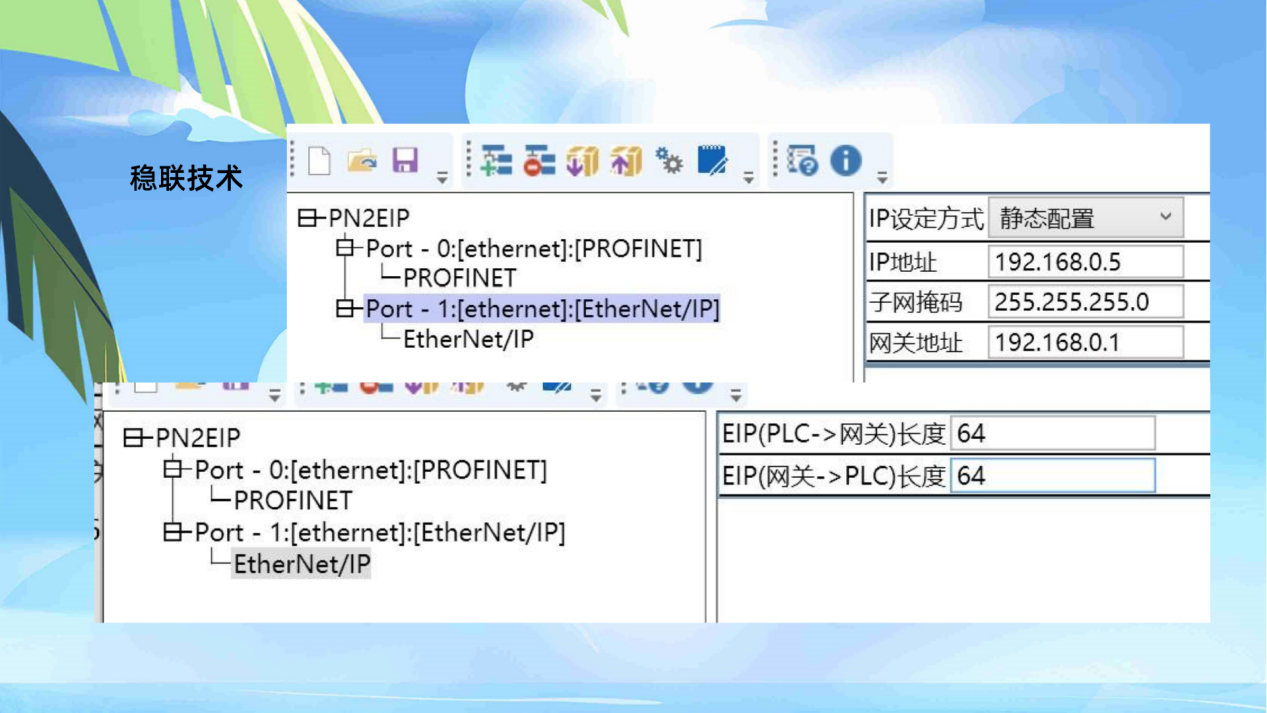

15、设置PROFINET转EtherNet网关在EtherNet端的IP地址；

16、设置PROFINET转EtherNet网关在EtherNet IP中的数据长度；

8

17、下载配置到PROFINET转EtherNet网关后重新上电即可使用。
