1 产品概述

IDO-EVB3562-V2采用 Rockchip RK3562（Quad-core ARM Cortex-A53，主频最高2.0GHz）设计的评估板，最大支持 8GB 内存；内置独立的 NPU，可用于轻量级人工智能应用；RK3562 拥有 PCIE2.1 / USB3.0 OTG / 双以太网等各类型接口，支持多种视频输入输出接口，可应用于物联网网关、平板电脑、智能家居、教育电子、工业显示、工业控制等行业定制市场。丰富的外部接口支持，RK3562 SoC 内部组成。RK3562 SoC框图，如下图所示：

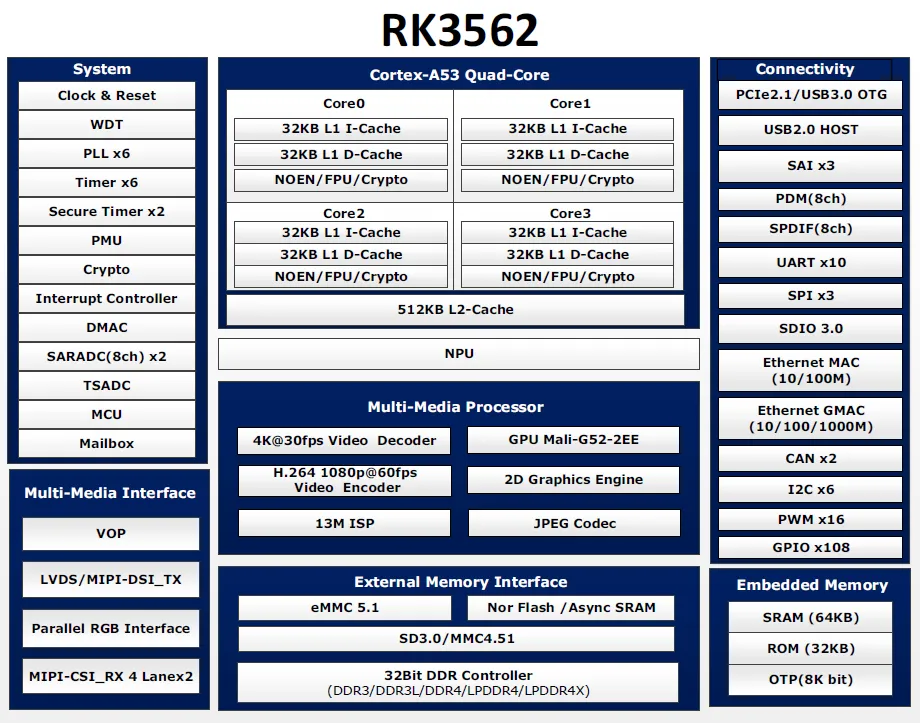

1.1 产品特点

  1. 搭载瑞芯微新一代SOC RK3562/RK3562J（Quad-core ARM Cortex-A53，主频最高 2.0GHz）；
  2. 1TOPS的神经网络加速引擎，支持integer 8, integer 16, oat point 16, bfloat point 16 and tf32神经网络运算；
  3. 支持 4K 30fps H.265/H.264/VP9 视频解码；
  4. 支持 13M ISP，支持HDR；
  5. 支持多路摄像头视频采集；
  6. 单路MIPI-DSI，支持到2048*1080@60fps ；
  7. 单通道LVDS，支持到1366*768@60fps ；
  8. 两路独立的千兆以太网口；
  9. 支持5G/4G/WIFI/蓝牙无线通信；
  10. 丰富的系统支持， Android，Linux;

1.2 产品外观及尺寸

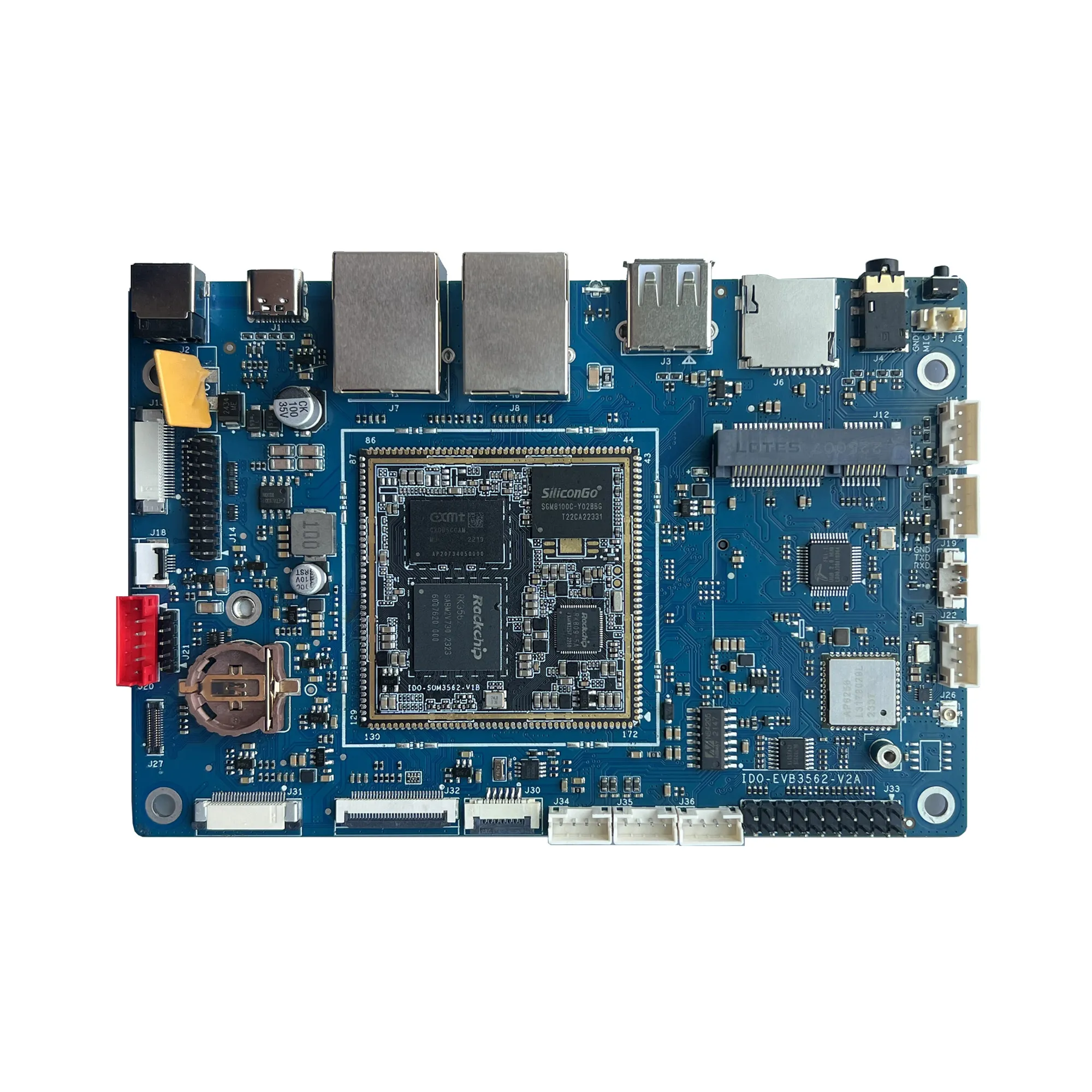

IDO-EVB3562-V2正面图，如下图所示：

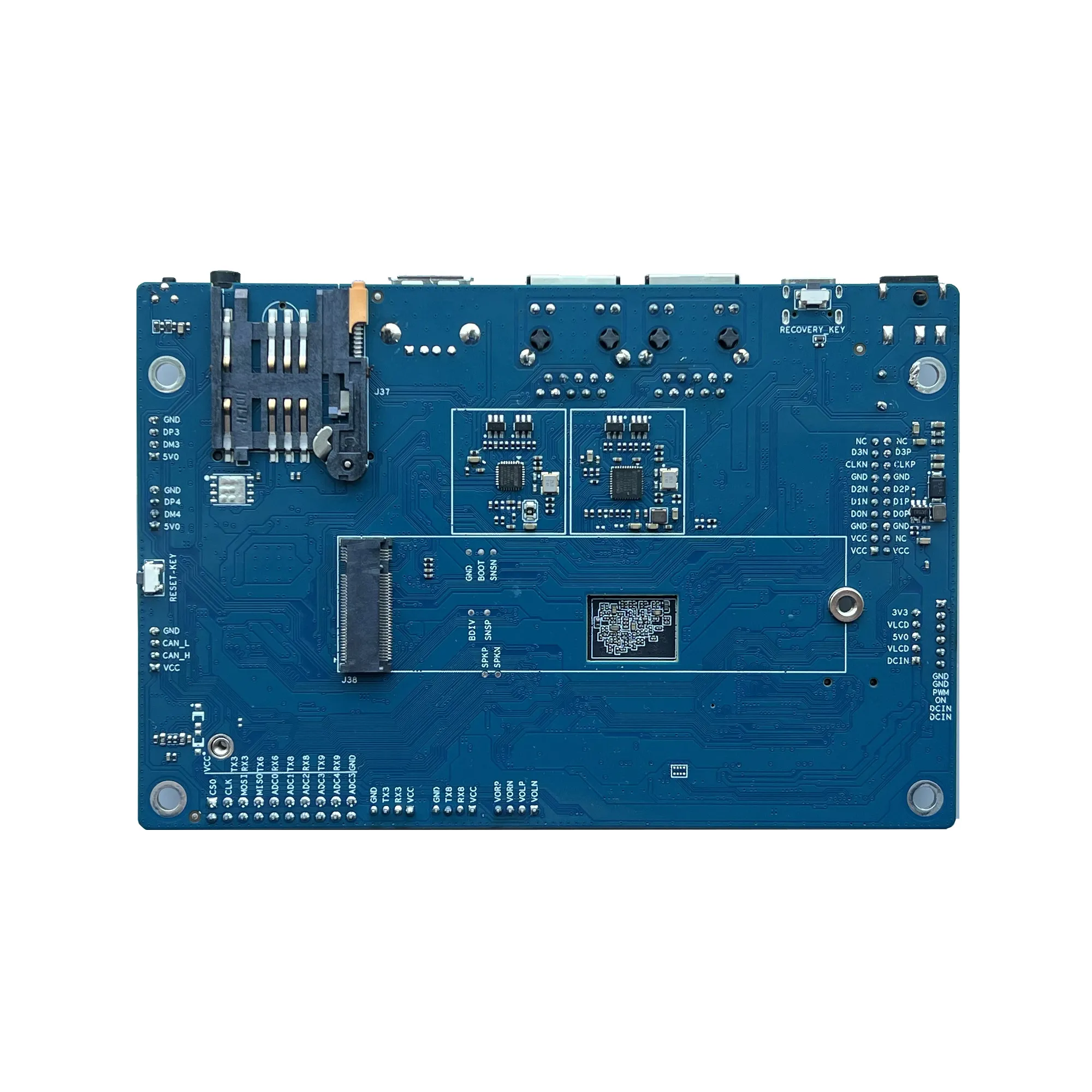

IDO-EVB3562-V2背面图，如下图所示：

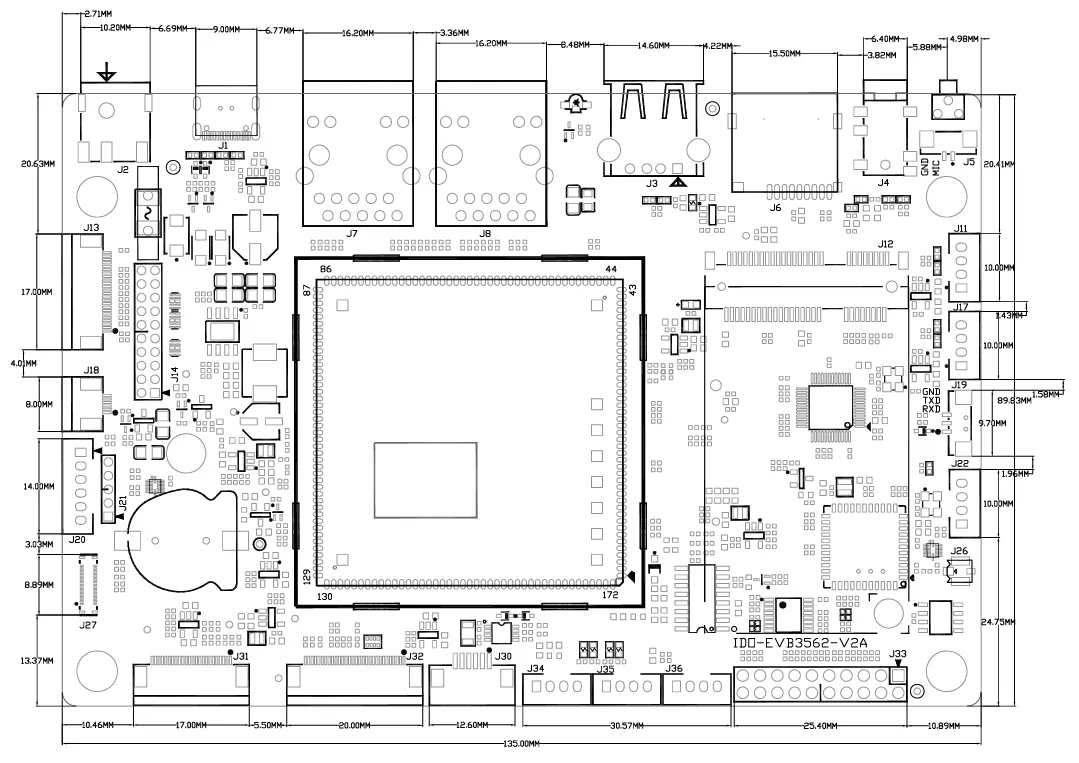

IDO-EVB3562-V2正面尺寸图，如下图所示：

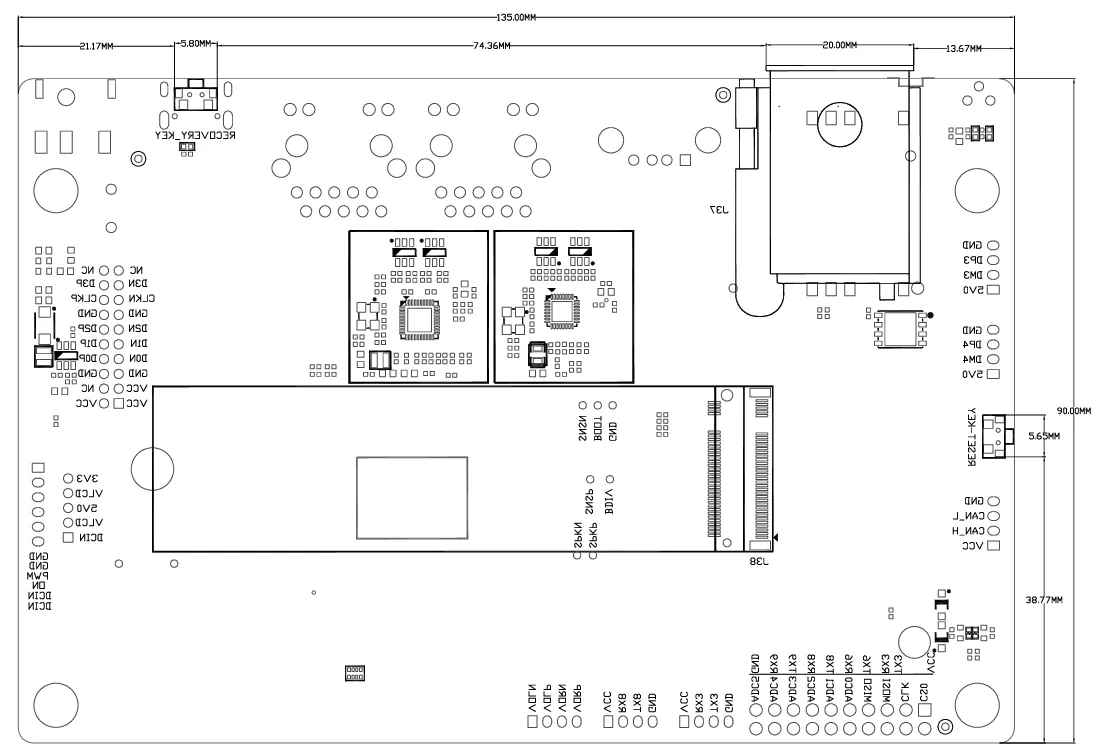

IDO-EVB3562-V2背面尺寸图，如下图所示：

2.1 硬件参数

硬件参数，如下表所示：

基本参数

SOC系统芯片

RockChip RK3562/RK3562J

CPU中央处理器

四核 Cortex-A53 处理器，主频最高2.0GHz

GPU图形处理器

ARM G52 2EE支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1内嵌高性能2D 加速硬件

NPU嵌入式神经网络处理器

1TOPS的神经网络加速引擎支持integer 8, integer 16, oat point 16, bfloat point 16 and tf32神经网络运算支持深度学习框架：TensorFlow、TF-lite、Pytorch、Caffe、ONNX、MXNet、Keras、Darknet

VPU视频处理单元

支持 4K 30fps H.265/H.264/VP9 视频解码支持 1080P 60fps H.264 视频编码支持 13M ISP，支持HDR

内存

LPDDR4/LPDDR4x，默认2GB/4GB（最高支持8GB）

存储

eMMC 默认16GB/32GB（可选16GB/32GB/64GB）1 × PCIE2.0 （M.2接口NVME固态硬盘）（M.2接口/USB3.0/PCIE网口复用）1 × TF-Card Slot（可支持TF 卡扩展）

硬件参数

以太网络

支持1路RGMII千兆以太网（1000 M bps） 支持1路PCIE千兆以太网（1000 M bps） （M.2接口/USB3.0/PCIE网口复用）

无线网络

Mini PCIE 扩展 4G/5G LTE支持双频2.4G/5.8G Wifi支持BT5.0及以上

显示

视频输出： 1 x MIPI DSI接口，支持2048*1080@60fps输出1 x LVDS接口，支持1280*800@60fps输出 视频输入： 3 x MIPI CSI（默认2个4Lane, 可改1个4Lane+2个2Lane）。

音频接口

1 × Speaker，左右双声道喇叭输出（4Ω3W）1 × 3.5mm的4节耳机座1 × Mic1 × 阵列硅麦接口

USB

1 × Type-C（USB2.0 OTG）1 × USB 2.0 HOST（标准TYPE-A）2 × USB 2.0 HOST（PH-4A）

扩展接口

1 × Debug UART TTL（UART0）2 × RS232（2路可改为TTL）6 × ADC4 × PWM 1 × SPI1 × I2C1 × TP 座（I2C）1 × CAN

其他

主板尺寸

135mm x 90mm

  • 1 x MIPI DSI接口，支持2048*1080@60fps输出
  • 1 x LVDS接口，支持1280*800@60fps输出

视频输入：

  • 3 x MIPI CSI（默认2个4Lane, 可改1个4Lane+2个2Lane）。

音频接口1 × Speaker，左右双声道喇叭输出（4Ω3W） 1 × 3.5mm的4节耳机座 1 × Mic 1 × 阵列硅麦接口USB1 × Type-C（USB2.0 OTG） 1 × USB 2.0 HOST（标准TYPE-A） 2 × USB 2.0 HOST（PH-4A）扩展接口1 × Debug UART TTL（UART0） 2 × RS232（2路可改为TTL） 6 × ADC 4 × PWM 1 × SPI 1 × I2C 1 × TP 座（I2C） 1 × CAN其他主板尺寸135mm x 90mm

2.2 工作环境

工作环境，如下表所示：

工作环境

工作温度

0～+70℃【RK3562】-40～+85℃【RK3562J】

工作湿度

0~90% RH 非冷凝

存储温度

-40～+85℃

2.3 系统支持

系统支持，如下表所示：

序号

操作系统

支持

说明

1

Android

/

2

Debian

/

3

Ubuntu

/

4

Buildroot

/

3 接口定义

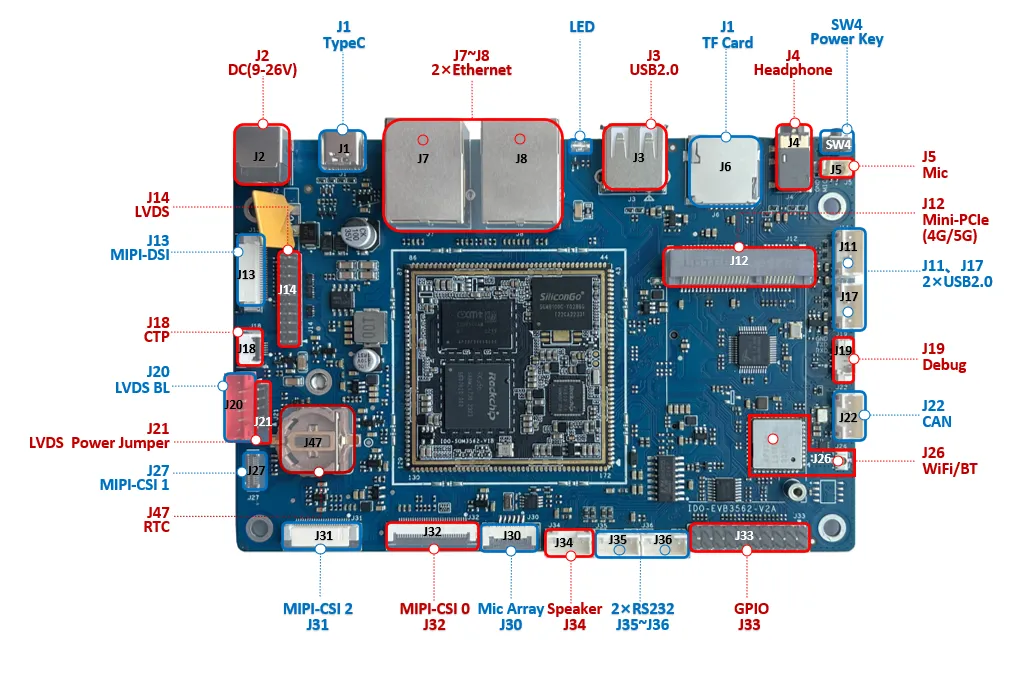

IDO-EVB3562-V2正面接口位号图，如下图所示：

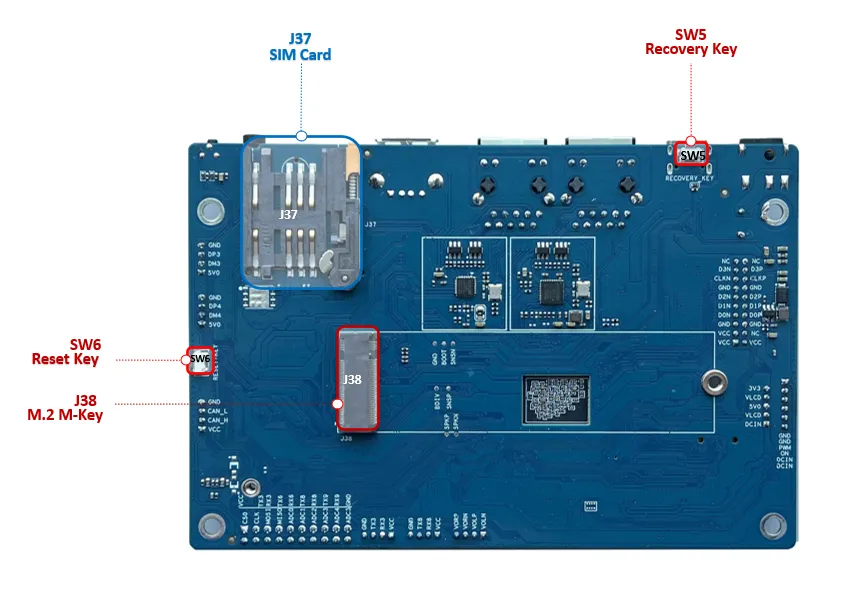

IDO-EVB3562-V2背面接口位号图，如下图所示：

3.1 电源接口

主板额定电压： 12V。

电流要求：不小于2A 。

注意：主板可适应的供电电压范围：9V-26V。当接LVDS大屏/EDP屏幕时，根据屏幕背光电压供电，一般为12V供电。

3.1.1 主板供电方法

  1. 通过J2 DC-042座 （内径2mm，外径6mm) 连接电源适配器，电源插头
  2. 通过J20 LVDS背光座 PH2.0-6P座 。参考LVDS接口部分。

3.2 LVDS接口

  1. 支持1路单通道LVDS屏幕接口,最大支持1280*800@60fps分辨率屏幕 ；
  2. 可选屏幕驱动电压，支持3.3V/5V/12V跳线选择的；
  3. 1路LVDS背光座PH2.0-6P（红色）。

3.2.1 LVDS

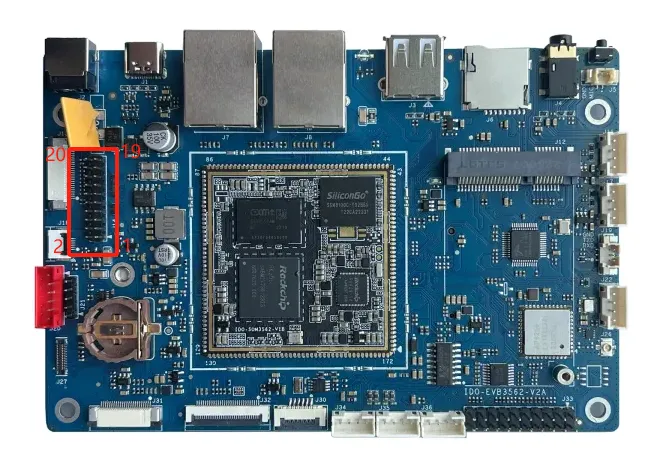

(J14) 2X10P 2mm间距 双排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

LVDS_VIO

3.3V/5V/12V

LVDS屏幕供电3.3V/5V/12V可通过J21用2mm跳线帽选择主板默认通过跳线帽配置成3.3V

2

LVDS_VIO

3.3V/5V/12V

3

LVDS_VIO

3.3V/5V/12V

4

NC

/

悬空

5

GND

GND

电源地

6

GND

GND

电源地

7

LVDS_D0N

/

LVDS0_D0信号对

8

LVDS_D0P

/

9

LVDS_D1N

/

LVDS0_D1信号对

10

LVDS_D1P

/

11

LVDS_D2N

/

LVDS0_D2信号对

12

LVDS_D2P

/

13

GND

GND

电源地

14

GND

GND

电源地

15

LVDS_CLKN

/

LVDS0_CLK信号对

16

LVDS_CLKP

/

17

LVDS_D3N

/

LVDS0_D3信号对

18

LVDS_D3P

/

19

NC

/

悬空

20

NC

/

悬空

  1. LVDS屏幕供电
  2. 3.3V/5V/12V可通过J21用2mm跳线帽选择
  3. 主板默认通过跳线帽配置成3.3V

2LVDS_VIO3.3V/5V/12V3LVDS_VIO3.3V/5V/12V4NC/悬空5GNDGND电源地6GNDGND电源地7LVDS_D0N/LVDS0_D0信号对8LVDS_D0P/9LVDS_D1N/LVDS0_D1信号对10LVDS_D1P/11LVDS_D2N/LVDS0_D2信号对12LVDS_D2P/13GNDGND电源地14GNDGND电源地15LVDS_CLKN/LVDS0_CLK信号对16LVDS_CLKP/17LVDS_D3N/LVDS0_D3信号对18LVDS_D3P/19NC/悬空20NC/悬空

3.2.2 LVDS Power Jumper

(J21) 5P 2mm间距 单排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

12V

12V

1-2 短接选择 12V

2

LVDS_VIO

/

/

3

5V

5V

2-3 / 3-4 短接选择 5V

4

LVDS_VIO

/

/

5

3.3V

3.3V

4-5 短接选择 3.3V

3.2.3 LVDS BL

(J20) PH2.0-6P 红色 直针，如下图所示：

序号

定义

电平/V

说明

1

GND

GND

电源地

2

GND

GND

3

LVDS_PWM

3.3V

LVDS背光调节控制信号

4

LVDS_ON

3.3V

LVDS背光使能输出信号

5

12V

12V

电源12V，直连DC座电源输入

6

12V

12V

3.3 MIPI_DSI_TX接口

主板默认1路MIPI-DSI输出，支持2048*1080@60fps；

(J13) 24Pin FPC 0.5mm 上接 MIPI_DSI_TX接口，如下图所示：

序号

定义

电平/V

说明

1

GND

GND

电源地

2

MIPI_DSI_TX_D0N

/

MIPI_DSI_TX_D0信号对

3

MIPI_DSI_TX_D0P

/

4

GND

GND

电源地

5

MIPI_DSI_TX_D1N

/

MIPI_DSI_TX_D1信号对

6

MIPI_DSI_TX_D1P

/

7

GND

GND

电源地

8

MIPI_DSI_TX_CLKN

/

MIPI_DSI_TX_CLK信号对

9

MIPI_DSI_TX_CLKP

/

10

GND

GND

电源地

11

MIPI_DSI_TX_D2N

/

MIPI_DSI_TX_D2信号对

12

MIPI_DSI_TX_D2P

/

13

GND

GND

电源地

14

MIPI_DSI_TX_D3N

/

MIPI_DSI_TX_D3信号对

15

MIPI_DSI_TX_D3P

/

16

MIPI_DSI_TX_RST

1.8V

MIPI_DSI_TX复位信号

17

VCC_1.8V

1.8V

VCC_1.8V供电

18

VCC_1.8V

1.8V

19

VCC_3.3V

3.3V

VCC_3.3V供电

20

VCC_3.3V

3.3V

21

VCC_LEDK_TX

0.2V

MIPI-DSI背光源负极

22

VCC_LEDK_TX

0.2V

23

VCC_LEDA_TX

30V

MIPI-DSI背光源正极

24

VCC_LEDA_TX

30V

注意：MIPI-DSI背光电流可通过更改物料调节，默认80mA。

3.4 TP接口

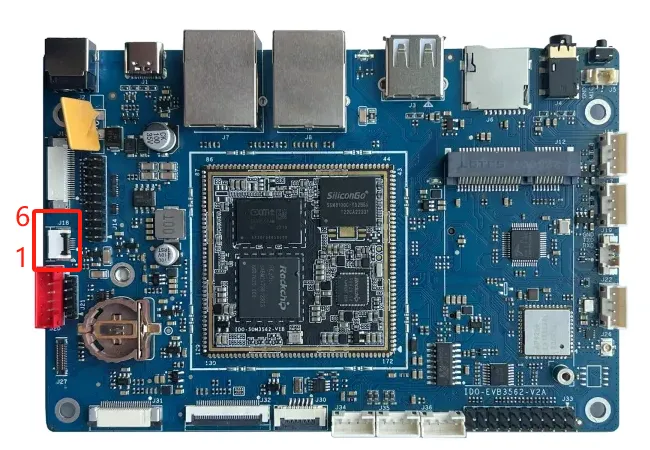

(J18) 6Pin FPC 0.5mm 前插后压，如下图所示：

序号

定义

电平/V

说明

1

3.3V

3.3V

3.3V电源

2

TP_RST

3.3V

TP复位信号

3

TP_INT

3.3V

TP中断信号

4

TP_SCL

3.3V

I2C总线信号

5

TP_SDA

3.3V

6

GND

GND

GND

3.5 MIPI-CSI接口

IDO-EVB3562-V2支持2路MIPI-CSI（2lan）+1路MIPI-CSI（4lan）或者 2路MIPI-CSI（4lan）

3.5.1 MIPI-CSI0

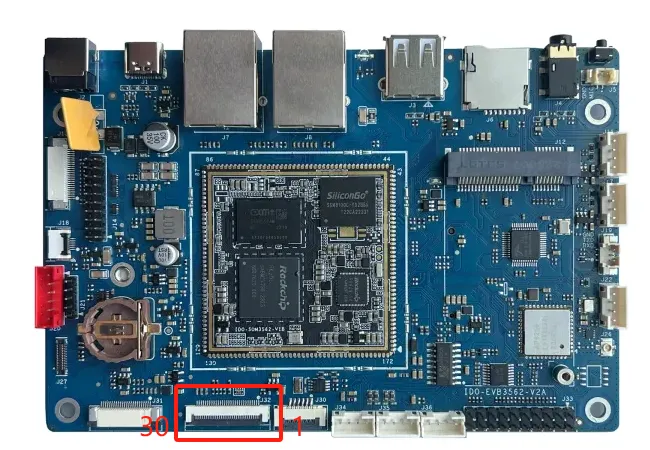

(J32) 30Pin FPC 0.5mm 翻盖下接，如下图所示：

序号

定义

电平/V

说明

1

GND

GND

电源地

2

MIPI_CSI_RX0_D0N

/

MIPI_CSI_D0信号对

3

MIPI_CSI_RX0_D0P

/

4

GND

GND

电源地

5

MIPI_CSI_RX0_CLK0N

/

MIPI_CSI_CLK信号对

6

MIPI_CSI_RX0_CLK0P

/

7

GND

GND

电源地

8

MIPI_CSI_RX0_D1N

/

MIPI_CSI_D1信号对

9

MIPI_CSI_RX0_D1P

/

10

GND

GND

电源地

11

MIPI_CSI_RX0_D2N

/

MIPI_CSI_D2信号对

12

MIPI_CSI_RX0_D2P

/

13

GND

GND

电源地

14

MIPI_CSI_RX0_D3N

/

MIPI_CSI_D3信号对

15

MIPI_CSI_RX0_D3P

/

16

GND

GND

电源地

17

MIPI_CLKOUT

1.8V

CIF时钟信号

18

GND

GND

电源地

19

MIPI_PDN_L

1.8V

CIF使能信号，低有效

20

MIPI_RESET_L

1.8V

CIF复位信号，低有效

21

I2C_SCL

1.8V

I2C总线信号

22

I2C_SDA

1.8V

23

GND

GND

电源地

24

VCC2V8_DVP

2.8V

电源2.8V输出

25

GND

GND

电源地

26

NC

/

悬空

27

VCC1V8_DVP

1.8V

电源1.8V输出

28

VCC1V2_DVP

1.2V

电源1.2V输出

29

VCC2V8_DVP

2.8V

电源2.8V输出

30

NC

/

悬空

3.5.2 MIPI-CSI1

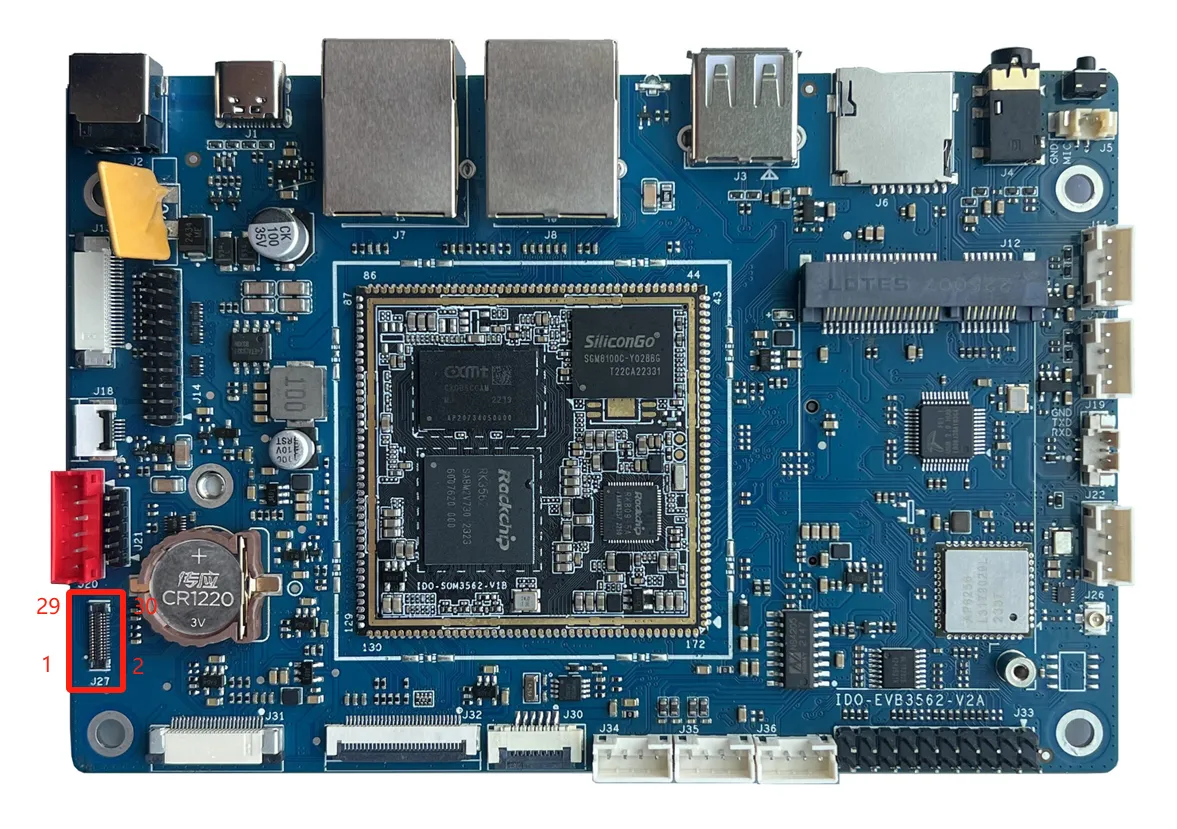

(J61) BTB连接器（OK-14F030-04） 30Pin 0.4mm间距，如下图所示：

序号

定义

电平/V

说明

1

MIPI_CSI_RX1_D2P

/

MIPI_CSI_D2P信号对

2

MIPI_CSI_RX1_D3P

/

MIPI_CSI_D3P信号对

3

MIPI_CSI_RX1_D2N

/

MIPI_CSI_D2N信号对

4

MIPI_CSI_RX1_D3N

/

MIPI_CSI_D3N信号对

5

CIF2_RST

1.8V

CIF复位信号，低有效

6

GND

GND

电源地

7

MIPI_CSI_RX1_D1P

/

MIPI_CSI_D1P信号对

8

VCC2V8_DVP

2.8V

电源2.8V输出

9

MIPI_CSI_RX1_D1N

/

MIPI_CSI_D1N信号对

10

NC

/

悬空

11

MIPI_CSI_RX1_D0P

/

MIPI_CSI_D0P信号对

12

GND

GND

电源地

13

MIPI_CSI_RX1_D0N

/

MIPI_CSI_D0N信号对

14

MIPI_CLKOUT

1.8V

CIF时钟信号

15

MIPI_CSI_RX1_CLK0P

/

MIPI_CSI_CLK信号对

16

GND

GND

电源地

17

MIPI_CSI_RX1_CLK0N

/

MIPI_CSI_CLK信号对

18

NC

/

悬空

19

GND

GND

电源地

20

MIPI_PDN_L

1.8V

CIF使能信号，低有效

21

I2C_SCL

1.8V

I2C总线信号

22

VCC1V2_DVP

1.2V

电源1.2V输出

23

I2C_SDA

1.8V

I2C总线信号

24

VCC1V8_DVP

1.8V

电源1.8V输出

25

VCC2V8_DVP

2.8V

电源2.8V输出

26

MIPI_PDN_L

1.8V

CIF使能信号，低有效

27

GND

GND

电源地

28

NC

/

悬空

29

GND

GND

电源地

30

GND

GND

电源地

3.5.3 MIPI-CSI2

(J31) 24Pin FPC 0.5mm 抽屉上接，如下图所示：

序号

定义

电平/V

说明

1

VCC2V8_DVP

2.8V

电源2.8V输出

2

VCC2V8_DVP

2.8V

电源2.8V输出

3

VCC1V5_DVP

1.5V

电源1.5V输出

4

VCC1V8_DVP

1.8V

电源1.8V输出

5

MIPI_RESET_L

1.8V

CIF复位信号，低有效

6

MIPI_PDN_L

1.8V

CIF使能信号，低有效

7

I2C_SCL

1.8V

I2C总线信号

8

I2C_SDA

1.8V

9

MIPI_CLKOUT

1.8V

CIF时钟信号

10

GND

GND

电源地

11

MIPI_CSI_RX0_D2N

/

MIPI_CSI_D2信号对

12

MIPI_CSI_RX0_D2P

/

13

GND

GND

电源地

14

MIPI_CSI_RX0_D3N

/

MIPI_CSI_D3信号对

15

MIPI_CSI_RX0_D3P

/

16

GND

GND

电源地

17

MIPI_CSI_RX0_CLK1N

/

MIPI_CSI_CLK信号对

18

MIPI_CSI_RX0_CLK1P

/

19

GND

GND

电源地

20

NC

/

悬空

21

NC

/

悬空

22

GND

GND

电源地

23

NC

/

悬空

24

NC

/

悬空

3.6 Speaker接口

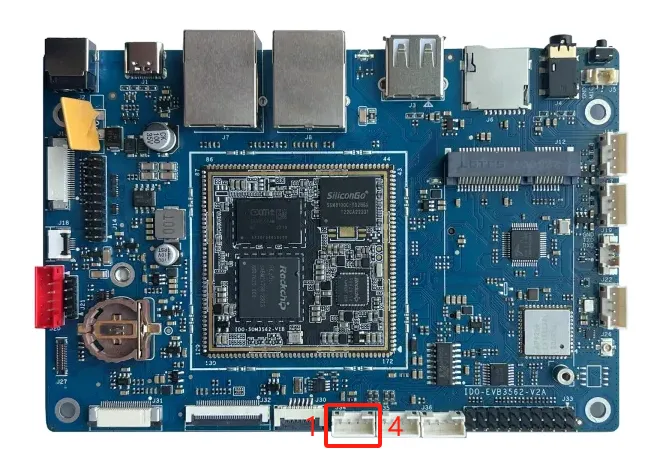

(J34) PH2.0-4P 直插 白色 双声道扬声器接口，每个声道支持4ohm 3W输出，如下图所示：

序号

定义

电平/V

说明

1

VOLN

/

左声道喇叭驱动输出

2

VOLP

/

3

VORN

/

右声道喇叭驱动输出

4

VORP

/

3.7 Headphone接口

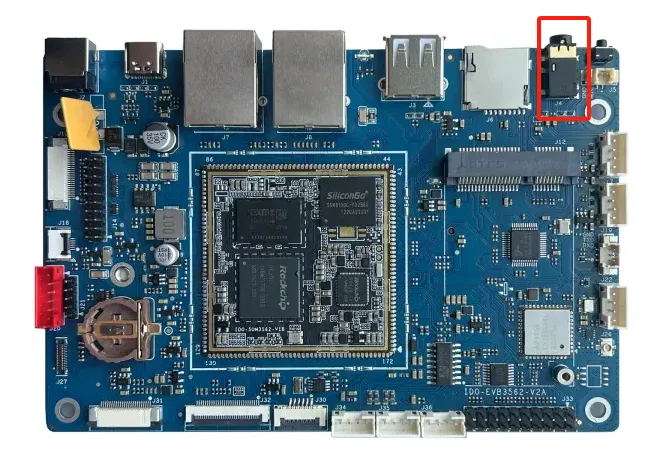

(J4) 支持1路3.5mm四节耳机座（CTIA），如下图所示：

3.8 Mic接口

(J5) MX1.25-2P 立贴 米白色 单麦克风录音接口，支持驻极体麦克风输入，如下图所示：

序号

定义

电平/V

说明

1

MIC1_IN

3.3V

麦克风音频输入

2

GND

GND

电源地

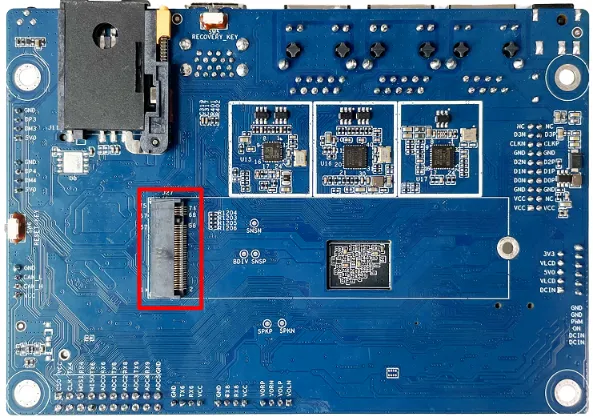

3.9 PCIe2.1(M2_NGFF-M-KEY)接口

(J38) M.2接口座

注意：USB3.0 OTG / PCIe2.1接口复用，默认为PCIe2.1功能（通过YT6801扩展千兆以太网）

IDO-EVB3562-V2预留了标准M2_NGFF-M-KEY座（J38)，支持PCIe2.1通信，适用2280尺寸固态硬盘。可通过修改主板上的配置电阻可支持外扩2280尺寸固态硬盘，如下图所示：

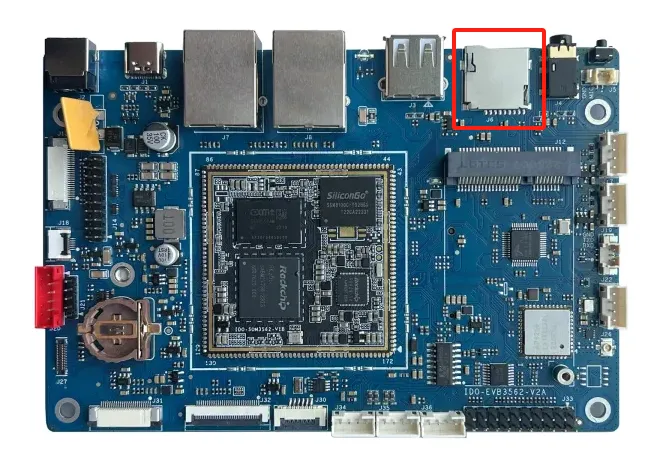

3.10 TF卡接口

(J6) TF卡座支持SDIO3.0, 支持高速SD卡，如下图所示：

3.11 USB接口

3.11.1 TypeC接口

(J1) 主板支持1个Type-C接口（USB2.0 OTG），可用来下载固件，如下图所示：

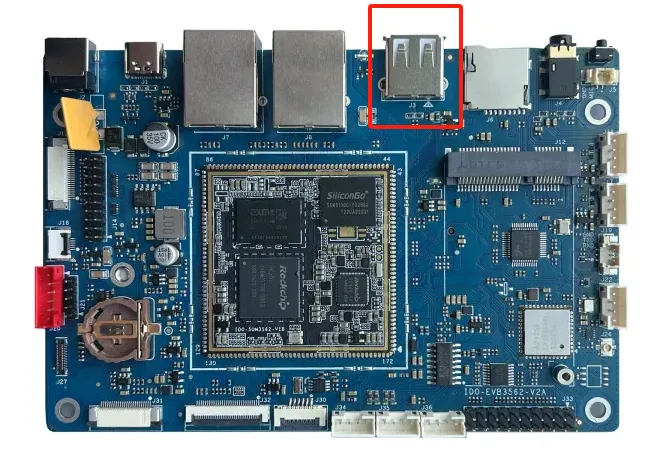

3.11.2 USB-A接口

IDO-EVB3562-V2主板默认支持3个USB2.0接口，其中1路用TYPE-A母座引出，2路用PH-4连接器引出。USB接口默认提供5V@1A的驱动能力。

3.11.3 PH2.0-4P接口

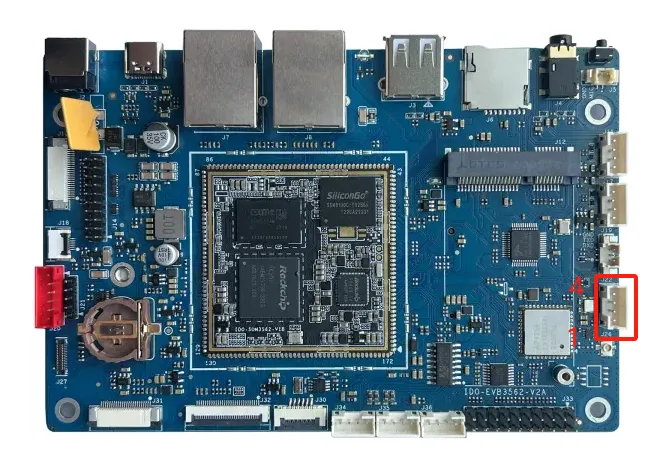

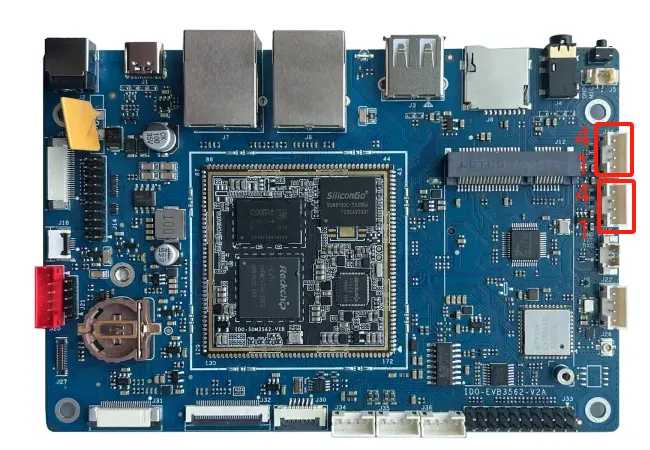

(J11、J17) 主板支持两个USB2.0 接口 PH2.0-4P 直插 米白色 ，如下图所示：

序号

定义

电平/V

说明

1

5V

5V

5V电源输出

2

DM

/

USB2.0信号

3

DP

/

4

GND

GND

电源地

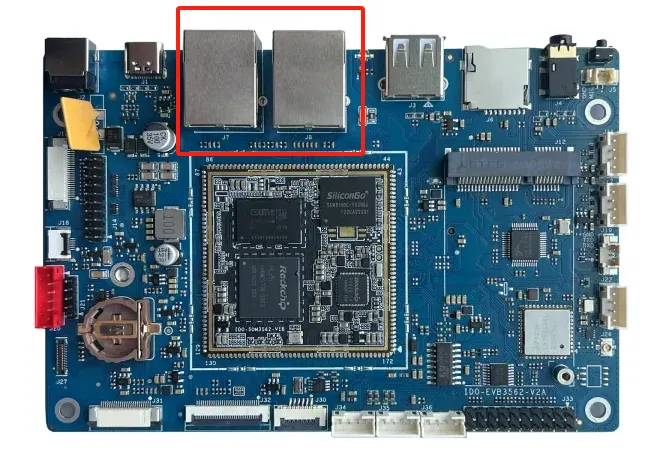

3.12 Ethernet接口

注意：USB3.0 OTG / PCIe2.1接口复用，默认为PCIe2.1功能（通过YT6801扩展千兆以太网）

IDO-EVB3562-V2主板支持2路独立千兆以太网接口J7、J8，如下图所示：

3.13 RS232接口

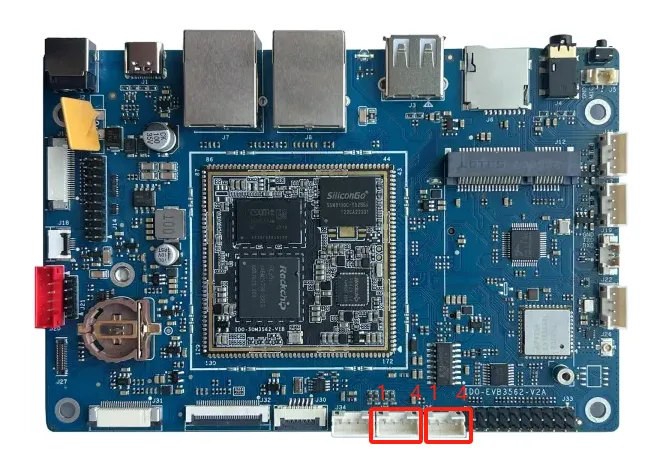

主板一共扩展2路RS232接口，通过2个PH2.0-4P 米白色 直针座子接出，如下表所示：

连接器（设备节点）

UART TTL

RS232

J35（/dev/ttyS8）

（默认功能）

J36（/dev/ttyS3）

（默认功能）

  • （默认功能）

J36（/dev/ttyS3）

  • （默认功能）

序号

定义

电平/V

说明

1

VCC

5V/3.3V

默认5V电源输出，可配置为3.3V

2

RX

/

RS232-接收

3

TX

/

RS232-发送

4

GND

GND

电源地

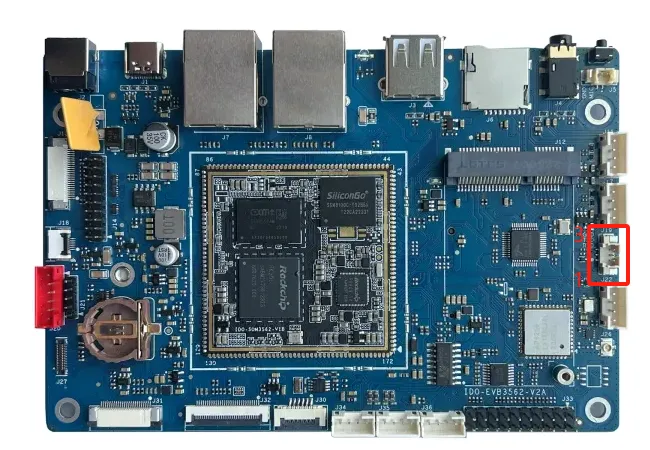

3.14 Debug接口

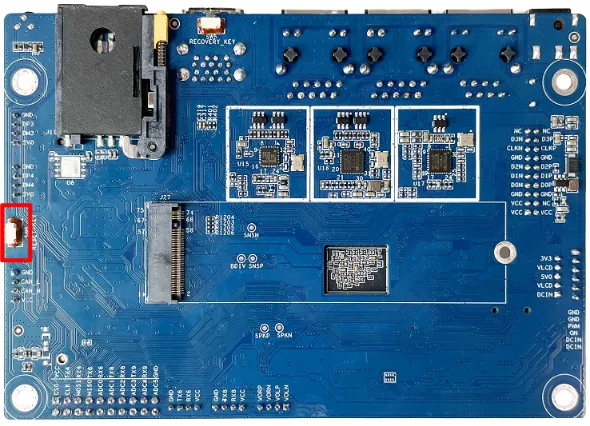

(J19) 1.25T 3P 立贴 米白色，如下图所示：

序号

定义

电平/V

说明

1

UART0_RX_M0_DEBUG

3.3V TTL

默认1.5Mbps波特率

2

UART0TX_M0_DEBUG

3.3V TTL

3

GND

GND

电源地

3.15 LED指示灯

LED指示灯如下图所示：

序号

定义

电平/V

说明

黄灯（LED1）

System_LED

3.3V

上电常亮，系统运行状态指示灯，频率表示当前CPU负荷

蓝灯（LED2）

4G/5G_LED

3.3V

无线模块工作指示灯

3.16 GPIO接口

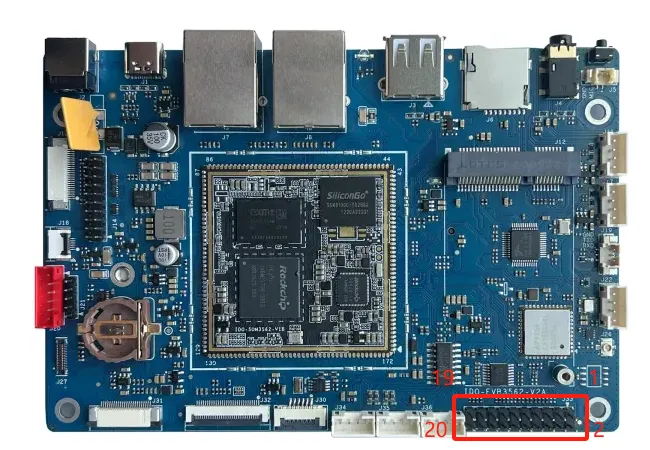

(J33) 2.0mm双排针 20Pin 直插 黑色，如下图所示：

序号

定义

电平/V

说明

1

VCC

5V/3.3V

默认5V供电输出，可配置为3.3V

2

SPI0_CSN0_M0/PWM5_M0/UART2_CTSN_M0/GPIO0_C2_d

3.3V

SPI0_CSN0_M0信号

3

UART3_TX_M1/GPIO3_B7_d

1.8V

UART3_TX_M1信号，TTL

4

SPI0_CLK_M0/PWM0_M0/UART2_RTSN_M0/GPIO0_C3_d

3.3V

默认SPI0_CLK_M0信号

5

UART3_RX_M1/GPIO3_C0_d

1.8V

UART3_RX_M1信号，TTL

6

SPI0_MOSI_M0/PWM1_M0/UART6_CTSN_M0/GPIO0_C4_d

3.3V

默认SPI0_MOSI_M0信号

7

UART6_TX_M0/CAN0_TX_M2/GPIO0_C6_d

3.3V

GPIO0_C6_d信号，默认悬空

8

SPI0_MISO_M0/PWM2_M0/UART6_RTSN_M0/GPIO0_C5_d

3.3V

默认SPI0_MISO_M0信号

9

UART6_RX_M0/CAN0_RX_M2/GPIO0_C7_d

3.3V

GPIO0_C7_d信号，默认悬空

10

ADC0

1.8V

ADC信号

11

UART8_TX_M0/GPIO3_B2_d

3.3V

UART8_TX_M0信号，TTL

12

ADC1

1.8V

ADC信号

13

UART8_RX_M0/GPIO3_B3_d

3.3V

UART8_TX_M0信号，TTL

14

ADC2

1.8V

ADC信号

15

I2C5_SCL_M0/UART9_TX_M1/GPIO3_C2_d

3.3V

默认I2C5_SCL_M0

16

ADC3

1.8V

ADC信号

17

I2C5_SDA_M0/UART9_RX_M1/GPIO3_C3_d

3.3V

默认I2C5_SDA_M0

18

ADC4

1.8V

ADC信号

19

GND

GND

电源地

20

ADC5

1.8V

ADC信号

3.17 4G/5G接口

主板默认通过Mini PCIE 扩展 4G LTE/5G，适配移远EC20/EC200T/EC25/RG200U等通用模组，使用M2的螺丝固定，如下图所示：

3.18 SIM卡座

(J37) SIM卡座位于主板背面，将标准尺寸SIM卡（大卡）放入卡槽

3.19 WiFi/BT

板载WiFi/BT模组，支持WiFi5（802.11 a/b/g/n/ac）+BT5.2功能；WIFI天线采用IPEX 1代座，如下图所示

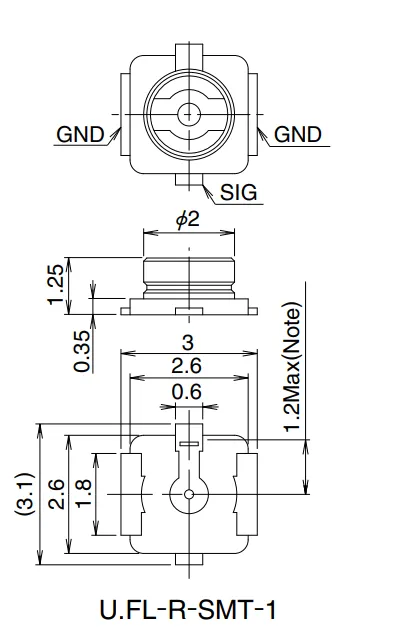

IPEX天线座一代示意图，如下图所示：

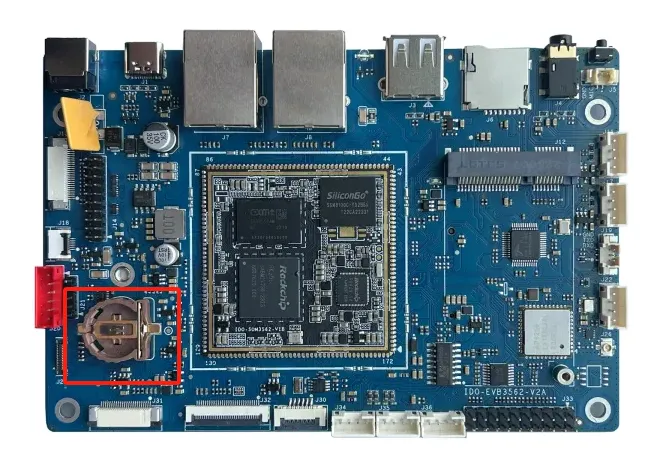

3.20 RTC电池

(J25) 使用CR1220纽扣电池，如下图所示：

3.21 CAN

(J22) PH2.0-4P 直插 米白色，如下图所示：

序号

定义

电平/V

说明

1

VCC

5V/3.3V

默认5V供电输出，可配置为3.3V

2

CAN0_H

/

CAN信号

3

CAN0_L

/

4

GND

GND

电源地

3.22 按键

主板提供了3种按键（Recovery按键、Power-on按键、Reset按键），方便开发调试使用。

3.22.1 Recovery按键

(SW2) Recovery按键默认为高电平（1.8V）。

关机状态下：在没有按键动作且系统已经烧录固件的前提下，上电直接进入系统；若系统启动时 Recovery 按键处于按下状态，且电脑通过USB线连接主板TypeC接口，则RK3506进入 Loader 烧写模式，当PC 识别到USB 设备时，松开按键恢复为高电平（1.8V），即可进行固件烧写，系统开机后此按键为音量+键。

3.22.2 Power-on按键

(SW1) Power-on按键：

  1. 开机状态下，长按Power-on键6s，系统强制断电；
  2. 开机状态下短按Power-on键，系统进入待机状态；再次短按Power-on按键退出待机模式，如下图所示：

3.22.3 Reset按键

(SW3) 开机状态下，按下Reset按键，系统复位。如下图所示：

4 电气性能

4.1 标准电源

标准电源，如下表所示：

属性

最小

典型

最大

标准电源

电压

9V

12V

26V

纹波

/

/

80mV

电流

1A

/

/

4.2 裸板工作电流

裸板工作电流：不接任何外设下的工作电流，如下表所示：

属性

最小

典型

最大

标准电源（12V适配器）

静态桌面工作电流

/

130mA

160mA

安兔兔跑分峰值电流

280mA

310mA

待机电流

/

19mA

/

关机电流

/

/

<1mA

4.3 GPIO DC特性

Parameters

Symbol

Min

Typ

Max

Unit

Digital GPIO @3.3V

Input Low Voitage

Vil

-0.3

NA

0.8

V

Input High Voitage

Vih

2.0

NA

VDDO+0.3

V

Output Low Voitage

Vol

-0.3

NA

0.4

V

/

Output High Voitage

Voh

2.4

NA

VDDO+0.3

V

Pullup Resistor

Rpu

16

NA

43

kohm

Pulldown Resister

Rpd

16

NA

43

kohm

Digital GPIO @1.8V

Input Low Voitage

Vil

-0.3

NA

0.35*VDDO

V

Input High Voitage

Vih

0.65*VDDO

NA

VDDO+0.3

V

Output Low Voitage

Vol

-0.3

NA

0.4

V

Output High Voitage

Voh

1.4

NA

VDDO+0.3

V

Pullup Resistor

Rpu

16

NA

43

kohm

Pulldown Resister

Rpd

16

NA

43

kohm

4.4 USB供电

USB供电，如下表所示：

属性

电压

典型电流

最大电流

标准电源

USB3.0

5V

1A

1000mA

USB2.0

5V

0.5A

1000mA

注意：USB 外设总电流建议不超过 2000mA ，否则会导致机器无法正常运转。

4.5 LVDS屏工作电流

LVDS屏幕工作电流，如下表所示：

属性

最小

典型

最大

LVDS屏工作电流

3.3V工作电流

/

400mA

800mA

5V工作电流

/

550mA

1000mA

12V工作电流

/

580mA

1500mA

4.6 MIPI屏工作电流

MIPI屏工作电流，如下表所示：

属性

最小

典型

最大

MIPI屏工作电流

3.3V工作电流

/

400mA

800mA

5V工作电流

/

/

/

12V工作电流

/

/

/

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

嵌入式

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

嵌入式
#RK3562
#RK3562J
#瑞芯微
#开发板
#核心板
评论
登录后参与评论
0 条评论
热度
最新
登录 后参与评论
推荐阅读
目录
  • 1 产品概述
    • 1.1 产品特点
    • 1.2 产品外观及尺寸
    • 2.1 硬件参数
    • 2.2 工作环境
    • 2.3 系统支持
  • 3 接口定义
    • 3.1 电源接口
      • 3.1.1 主板供电方法
    • 3.2 LVDS接口
      • 3.2.1 LVDS
      • 3.2.2 LVDS Power Jumper
      • 3.2.3 LVDS BL
    • 3.3 MIPI_DSI_TX接口
    • 3.4 TP接口
    • 3.5 MIPI-CSI接口
      • 3.5.1 MIPI-CSI0
      • 3.5.2 MIPI-CSI1
      • 3.5.3 MIPI-CSI2
    • 3.6 Speaker接口
    • 3.7 Headphone接口
    • 3.8 Mic接口
    • 3.9 PCIe2.1(M2_NGFF-M-KEY)接口
    • 3.10 TF卡接口
    • 3.11 USB接口
      • 3.11.1 TypeC接口
      • 3.11.2 USB-A接口
    • 3.12 Ethernet接口
    • 3.13 RS232接口
    • 3.14 Debug接口
    • 3.15 LED指示灯
    • 3.16 GPIO接口
    • 3.17 4G/5G接口
    • 3.18 SIM卡座
    • 3.19 WiFi/BT
    • 3.20 RTC电池
    • 3.21 CAN
    • 3.22 按键
      • 3.22.1 Recovery按键
      • 3.22.2 Power-on按键
      • 3.22.3 Reset按键
  • 4 电气性能
    • 4.1 标准电源
    • 4.2 裸板工作电流
    • 4.3 GPIO DC特性
    • 4.4 USB供电
    • 4.5 LVDS屏工作电流
    • 4.6 MIPI屏工作电流
领券

腾讯云开发者

扫码关注腾讯云开发者

扫码关注腾讯云开发者

领取腾讯云代金券

热门产品

热门推荐

更多推荐

Copyright © 2013 - 2026 Tencent Cloud. All Rights Reserved. 腾讯云 版权所有

深圳市腾讯计算机系统有限公司 ICP备案/许可证号：粤B2-20090059 粤公网安备44030502008569号

腾讯云计算（北京）有限责任公司 京ICP证150476号 |  京ICP备11018762号

问题归档专栏文章快讯文章归档关键词归档开发者手册归档开发者手册 Section 归档

Copyright © 2013 - 2026 Tencent Cloud.

All Rights Reserved. 腾讯云 版权所有

登录 后参与评论
