深孔光学检测技术及研究现状-激光频率梳3D轮廓测量

摘要

本文聚焦深孔光学检测技术，详细阐述激光频率梳 3D 轮廓测量技术。先介绍深孔在多领域的关键地位及传统检测方法局限，进而深入剖析激光频率梳 3D 轮廓测量技术原理，展现其高精度、非接触等优势，并结合实际应用案例凸显其价值，为深孔检测技术发展提供参考。

关键词

深孔光学检测；激光频率梳；3D 轮廓测量

一、引言

深孔作为现代兵器、能源装备、汽车制造等领域的关键结构，如枪管、炮管、液压缸、发动机喷油孔及动车空心主轴等，其加工质量对产品性能与寿命影响重大。然而，深孔加工因刀具长径比大易振动、加工环境封闭、排屑空间狭小、高速切削易致刀具热变形与走偏等问题，致使加工精度控制困难。并且，传统深孔检测工具如内径百分表、塞规等，主要依靠人工操作，存在人为误差且测量效率低，难以满足大长径比深孔及高精度测量需求。在此背景下，光学检测技术尤其是激光频率梳 3D 轮廓测量技术应运而生，为深孔检测提供了新途径。

二、传统深孔检测方法及其局限性

2.1 内径千分尺

内径千分尺利用三点定圆原理测量深孔内径，理论精度可达 1μm ，属接触式测量工具。但由于接触点位置选取具偶然性，测量结果常无法准确反映深孔实际情况，且测量效率低、可测量深孔长度范围有限，不适用于大批量深孔零件检测。

2.2 塞规

塞规精度最高可达 1μm ，可用于测量直径、评估深孔圆度，通过观察能否顺利穿过深孔还可判断直线度。不过，塞规检测属定性测量，对大长径比深孔无法给出孔内某位置被测几何量具体数值，仅能得大概范围，且不适用于盲孔检测。

2.3 三坐标测量机

三坐标测量机可实现孔的尺寸、圆度、圆柱度、直线度等多几何参数测量，在工件高精度检测方面优势显著。对于一定长度和直径范围的深孔零件，加装加长测针可实现内部测量。然而，其使用受检测环境温度、湿度、振动等因素严格制约，对操作者技能要求高，检测效率及可检测深孔尺寸范围也限制了其在企业批量化深孔检测中的应用。

三、激光频率梳 3D 轮廓测量技术原理

激光频率梳宛如测量频率和时间的精准 “尺子”，其频谱呈现为一系列分立且严格等间隔的梳状频谱线 。激光频率梳 3D 轮廓测量技术基于光的干涉原理运作。超短激光脉冲发射后，经分光棱镜分为测量光路与参考光路。测量光路的激光脉冲射向深孔底部，反射光与参考光路光在分束器合束产生干涉信号。该干涉信号被光栅光谱仪接收，借助法布里－珀罗标准具模式滤波原理对光频梳稀疏化 。通过对干涉测距数据处理，由光谱解算出待测距离即孔深。同时，依据光频梳各梳齿干涉强度信息进行傅里叶变换，推算梳齿相位延迟，从而获取深孔不同位置深度信息，实现 3D 轮廓测量。

四、激光频率梳 3D 轮廓测量技术在深孔检测中的优势

4.1 高精度测量

激光频率梳提供高度相干光源，使测量精度可达微米甚至纳米级，远超传统测量方法，能满足航空航天等对深孔加工精度要求极高领域的需求，如发动机零部件深孔加工的高精度孔深控制。

4.2 非接触式测量

此技术无需与深孔内壁接触，可避免对孔壁造成损伤，极大降低测量对深孔质量的影响。对于光学仪器深孔加工等对表面质量要求严苛的场景，非接触测量优势突出。

4.3 快速测量与实时监测

能快速发射激光脉冲并采集数据，实现快速测量。在工业生产中，可实时监测深孔加工过程中孔深变化，助力及时调整加工参数，提高生产效率，保障加工质量。

4.4 复杂环境适应性强

受光线、温度、湿度等环境因素影响小，可在恶劣工业环境如石油开采现场高温、高湿且有粉尘环境下稳定工作，准确测量钻井孔深。

五、激光频率梳 3D 轮廓测量技术的实际应用案例

在某航空发动机制造企业，涡轮叶片冷却孔加工曾因传统测量方法难以满足高精度要求，废品率高达 15% 。引入激光频率梳 3D 轮廓测量技术后，孔深测量精度达 ±10μm ，废品率大幅降至 3% ，显著提升了产品质量与生产效率 。在石油钻井行业，面对复杂地质条件，利用该技术可快速准确测量钻井孔深，为钻井作业安全与高效开展提供有力数据支持，有效减少钻井事故发生率。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

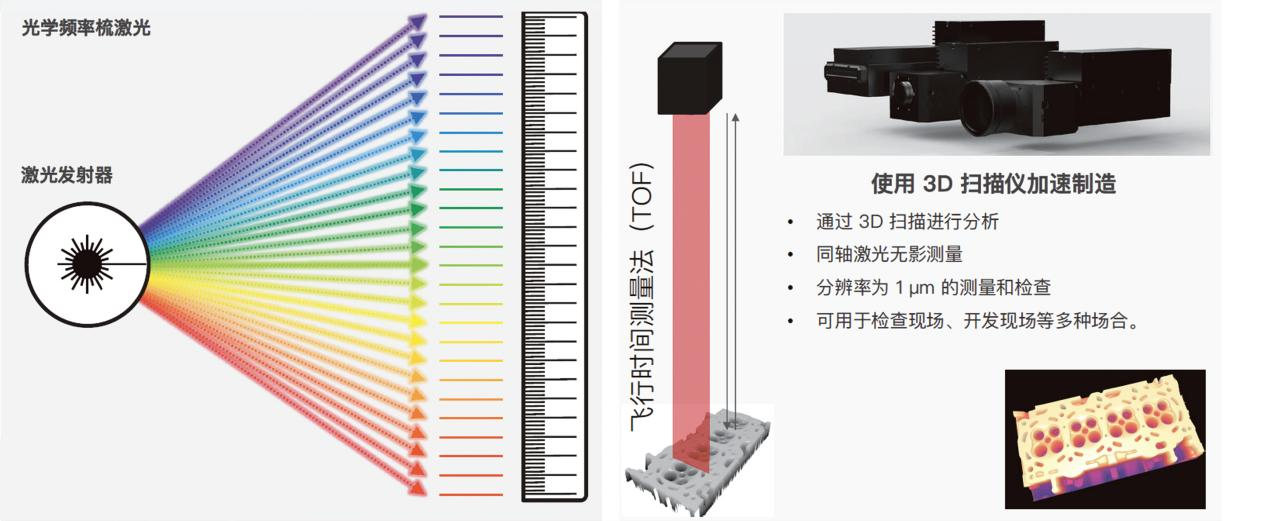

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

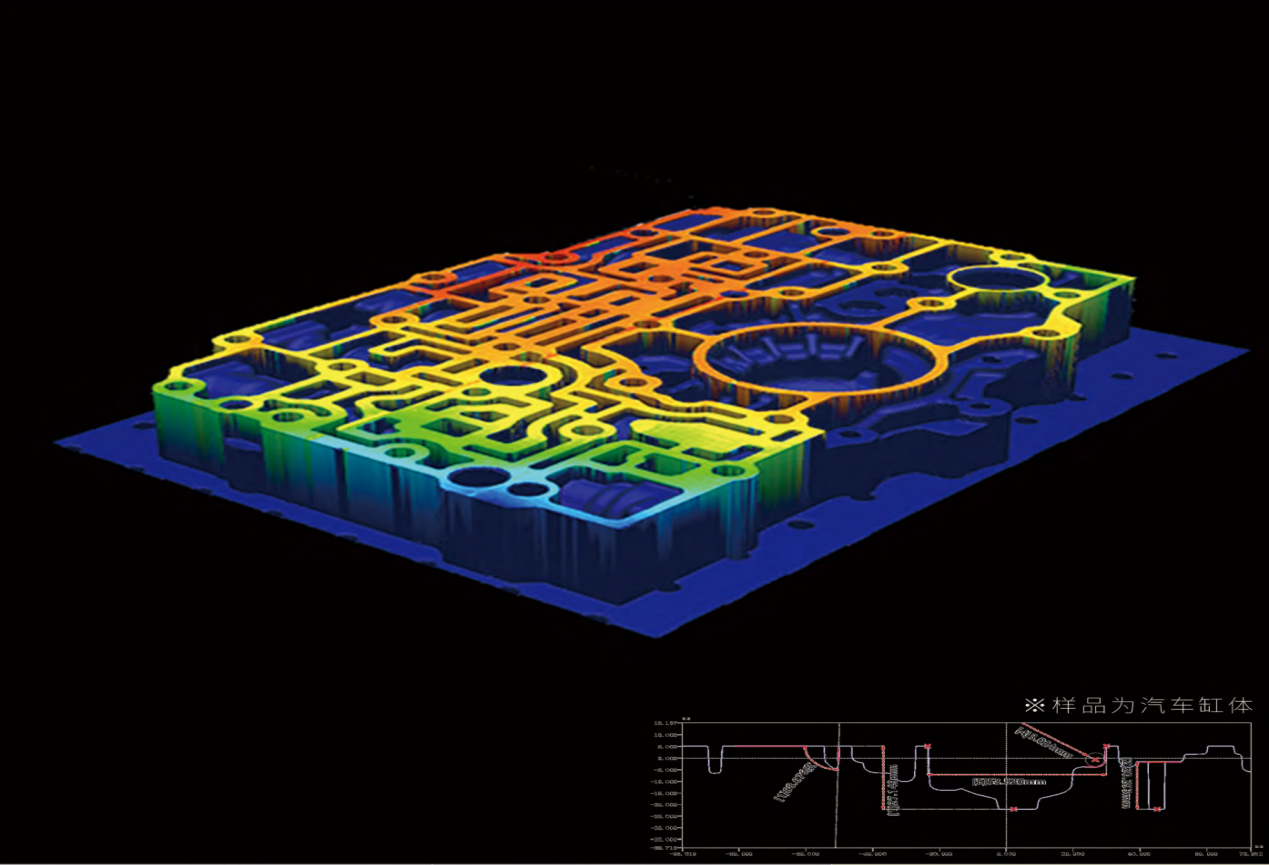

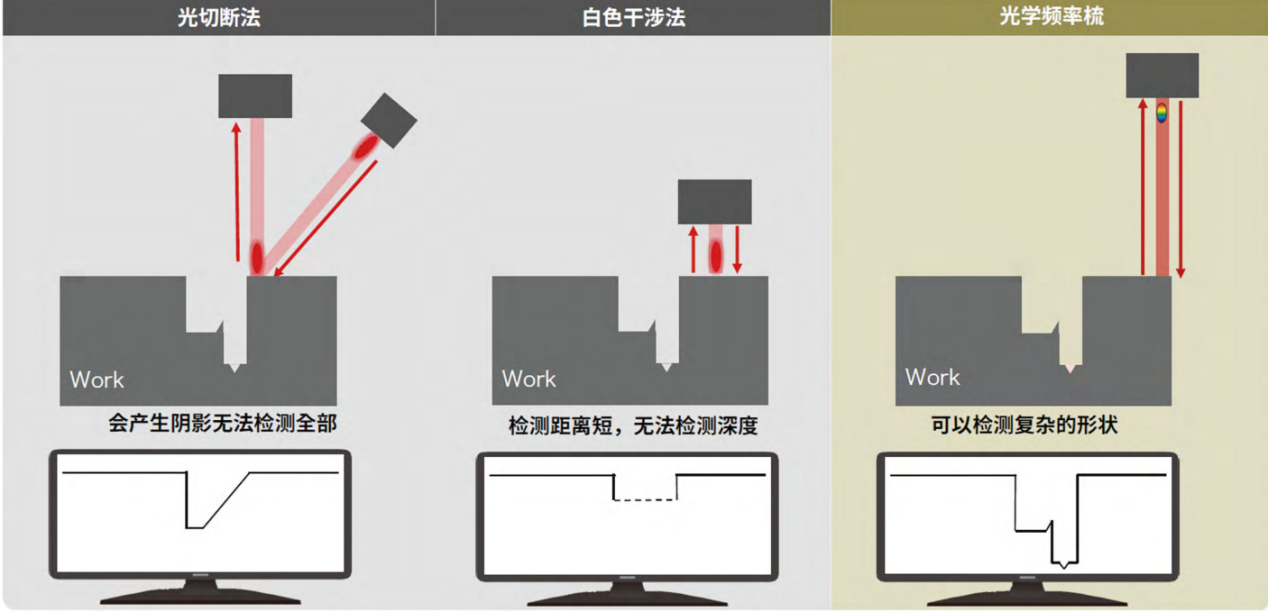

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

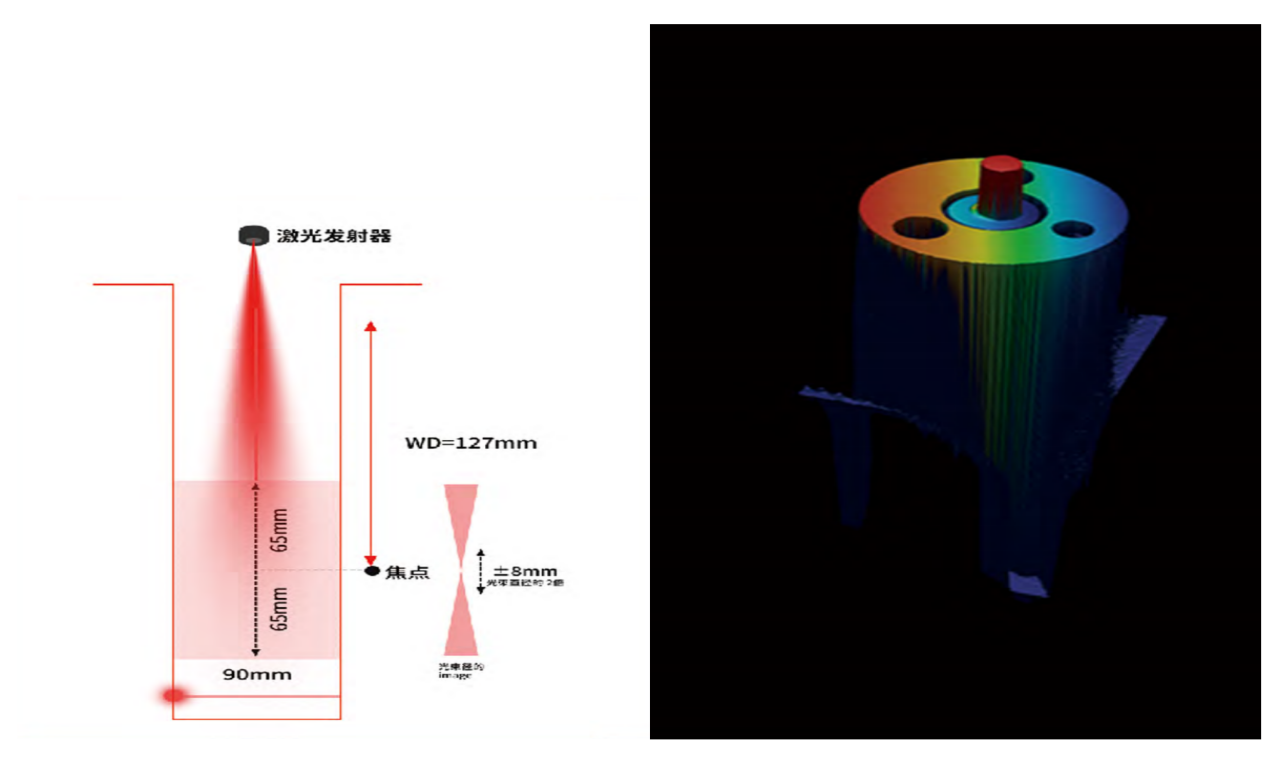

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

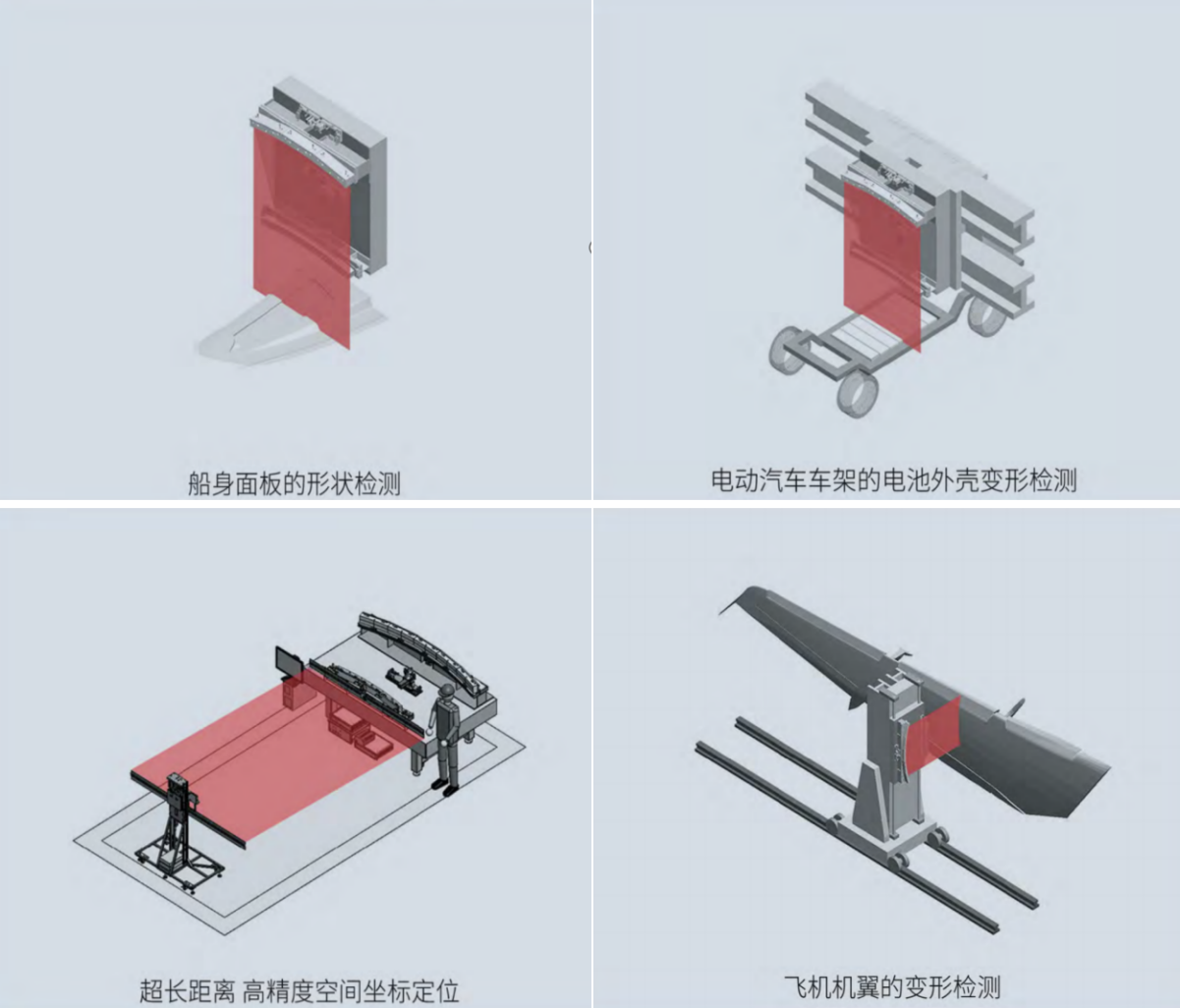

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
