SPE连接器 单对以太网技术：从传感器到云端的高效通信革命

一、行业痛点与SPE的诞生

传统以太网虽已广泛应用于自动化架构的上层系统，但在连接最基础的现场设备层时仍面临挑战，主要表现为安装复杂度高和有效传输距离受限。（SPE）技术通过突破物理层设计，显著提升了以太网在工业场景中的适应性。

相较于传统快速以太网（100Mbps）和千兆以太网分别需要两对或四对双绞线进行数据传输，SPE仅需单对双绞线即可完成信号传输。这种技术革新为现场层的微型传感器、执行器等设备带来了革命性连接方案：不仅消除了传统布线所需的冗余线路，更通过直接以太网连接省去了中间转换网关和子系统。其线缆结构的轻量化设计在降低材料消耗的同时，也为智能制造、物联网等新兴领域提供了兼具高效能与成本优势的底层连接支持。


在工业4.0和工业物联网（IIoT）的浪潮中，工厂智能化面临两大挑战：

1.复杂布线困境

传统以太网需2-4对双绞线（如千兆以太网用4对线），导致线缆直径粗、重量大，智能设备小型化需求难以满足。

工业现场传感器激增，M12连接器+多线缆管理成本飙升，故障排查效率低下。

2.协议割裂与供电限制

现场层设备常依赖非IP协议（如RS-485），需网关转换，导致数据延迟与集成复杂度高。

传感器供电依赖独立电源线，难以实现“一线走天下”的简洁设计。

SPE单对以太网（Single Pair Ethernet）的突破：仅用 1对双绞线 即可实现以太网数据传输+最高 50W电力传输（PoDL），同时支持 千米级传输 与 IP化端到端通信，彻底重构工业网络架构。


二、SPE核心技术解析

1. 物理层革新：一线多能

线缆与连接器

     线缆规格：最小 26 AWG（IP20） 至 22 AWG（M12接口，IP67），重量降低40%，弯曲半径≤5倍线径。

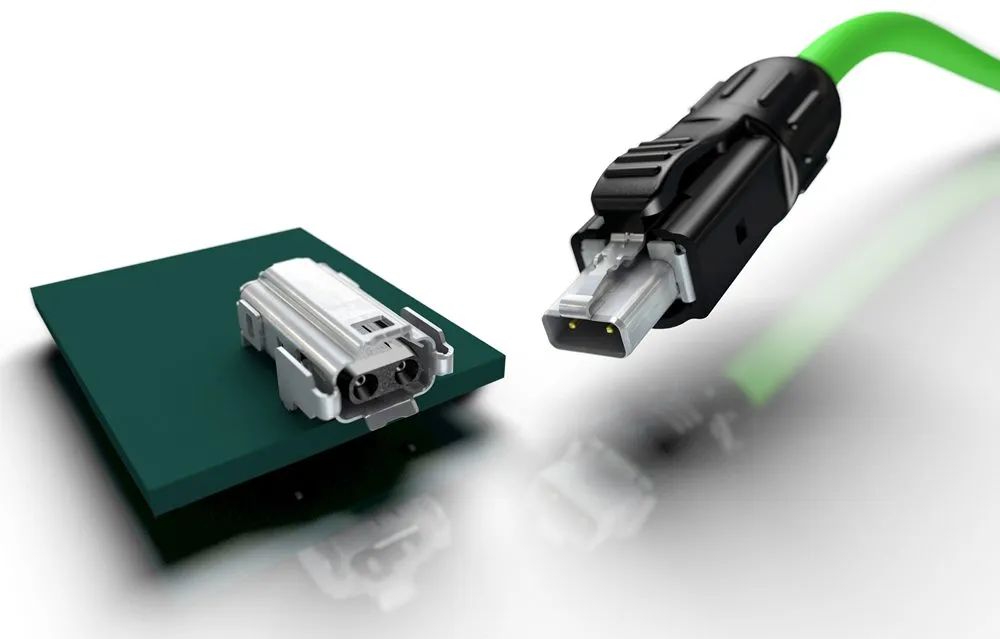

连接器标准：

     IP20级：符合IEC 63171-2，适用于控制柜内部。

     M8/M12级：符合IEC 63171-5/7，IP67防护，耐受油污、震动（20g振动测试）。

     混合型接口：集成SPE+电源/信号触点，减少设备端口密度。

传输性能

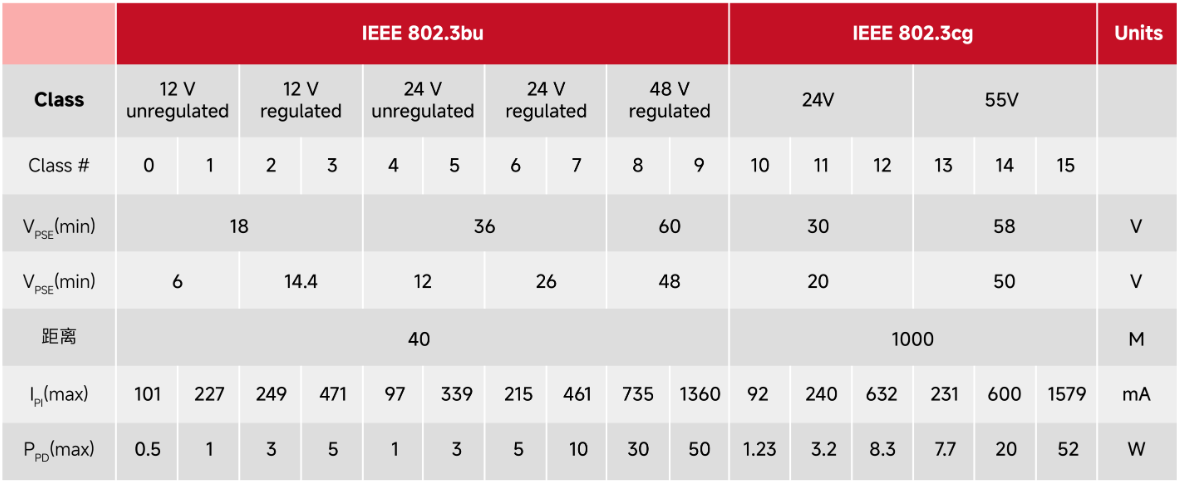

2. 数据线供电（PoDL）：电力与数据深度融合

 技术原理：通过 频分复用（FDM） 在同一对线上分离数据与电力信号。

核心优势：

功率密度：支持最高50W供电（24V/2.08A），覆盖90%工业传感器需求。

安全保护：过流/短路检测响应时间<1μs，兼容IEC 62368-1安全标准。

3. 全IP化通信：打破协议孤岛

• 端到端TCP/IP：传感器直接支持HTTP/MQTT协议，无需协议转换网关。

TSN（时间敏感网络）：

• 确定性延迟<10μs，支持多轴机器人同步控制。
• 通过IEEE 802.1Qbv标准实现流量调度，满足实时控制需求。

三、SPE的六大核心优势

• 布线革命
•          线缆数量减少75%，重量降低50%，安装效率提升60%（对比传统4线以太网）。
• 极致小型化
•          M12 SPE连接器直径仅16mm，适配微型传感器（如光电开关尺寸≤10mm³）。
• 抗恶劣环境
•          屏蔽层覆盖率≥85%，通过 IEC 61000-4-5 4kV浪涌 及 EN 61373 振动测试。
•          成品电缆组件支持耐油（ISO 1817）、阻燃（UL94 V-0）、无卤素（IEC 60754）。
• 千兆级带宽
•          1Gbps速率支持4K工业相机毫秒级图像传输，缺陷检测效率提高30%。
• 长距覆盖
•          10BASE-T1L标准下，1000米传输支持矿区远程监控，减少中继器部署。
• 即插即用
•          预组装电缆组件（如Molex T1 SPE系列）减少90%现场压接工序，支持热插拔。

四、SPE工业应用全景

1.智能工厂

无线替代场景：高温炉区等射频干扰区域，SPE替代Wi-Fi传输温度数据。

2. 移动机器人

• 动态布线优化：
•          AGV采用M12 SPE接口，耐受10万次插拔，支持运动抖动环境。
•          供电与导航数据一体化，电池续航延长

3. 过程自动化

本质安全场景：化工防爆区通过SPE+隔离栅实现Ex ia认证，替代传统4-20mA。

4. 能源物联网

 千米级传输：油田井场传感器通过10BASE-T1L回传压力数据，中继器减少80%。

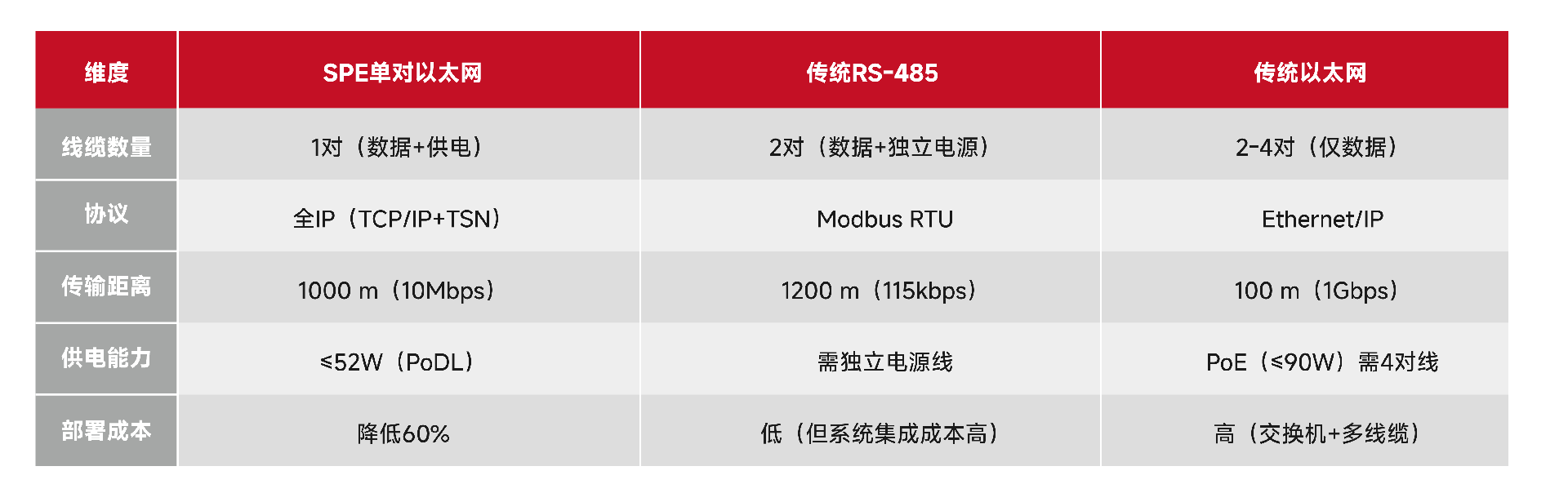

五、SPE vs. 传统工业通信方案


六、SPE技术生态与标准化进程


七、实施指南与成本分析

1.改造升级路径

旧系统兼容性：利用现有双芯线缆（如CAN总线线材）升级SPE，节省60%物料。

混合网络架构：上层仍用千兆以太网，边缘侧SPE接入TSN交换机。

2. ROI测算

• 初始投资：SPE传感器（约$35/个）对比传统以太网IO模块（$120/个）。
• TCO（5年期）：工厂1,000节点部署，总成本降低42%（数据来源：ABI Research）。
