前言

在用 ESP32 写项目的时候，很多人一开始都只会用 gpio_set_level 去控制 LED，或者用 gpio_get_level 轮询输入电平。但说实话，这种方式在真正项目里几乎是不够用的。你不可能一直在死循环里等一个按钮按下吧？不仅浪费资源，响应还慢。那怎么破？答案就是——GPIO 中断。

这篇文章就围绕官方例程，讲讲怎么用 ESP-IDF 来搞定 GPIO 的中断配置，以及怎么通过任务和队列去处理这些中断事件。

痛点在哪？

在做项目的过程中，我们经常会遇到这些问题：

想实时响应一个按钮按下的动作，但又不想用轮询
多个 GPIO 同时做输入，状态复杂，代码写得很乱
想让 GPIO 和任务逻辑解耦，但不知道怎么做

这些问题的本质其实就是对“中断机制”掌握不够。所以今天就来通过一段实际代码，带你完整过一遍中断的配置 + 触发 + 响应 + 处理流程。

实际场景：按钮触发、传感器唤醒、外部信号感知

这段代码，其实模拟的就是一个“硬件触发 + 软件响应”的完整流程。

你可以想象成：

有两个 GPIO 输出口，比如接了个 PWM 驱动器或者继电器
有两个 GPIO 输入口，比如接了个按钮或者红外传感器
当某个输入引脚电平变化（高变低、低变高），触发中断，系统马上处理这个信号，比如点亮一个灯、发个消息、启动一段业务逻辑

是不是很像一个物联网设备在处理各种外设数据的过程？比如家里的智能门锁：按下开锁键 -> 中断触发 -> MCU 判断身份 -> 开锁并反馈。

常规处理逻辑

使用 while(1) 一直轮询一个按键，如下面代码：

void app_main(void)
{
    //zero-initialize the config structure.
    gpio_config_t io_conf = {};
    //disable interrupt
    io_conf.intr_type = GPIO_INTR_DISABLE;
    //set as output mode
    io_conf.mode = GPIO_MODE_OUTPUT;
    //bit mask of the pins that you want to set,e.g.GPIO18/19
    io_conf.pin_bit_mask = GPIO_OUTPUT_PIN_SEL;
    //disable pull-down mode
    io_conf.pull_down_en = 0;
    //disable pull-up mode
    io_conf.pull_up_en = 0;
    //configure GPIO with the given settings
    gpio_config(&io_conf);

    //interrupt of rising edge
    io_conf.intr_type = GPIO_INTR_POSEDGE;
    //bit mask of the pins, use GPIO4/5 here
    io_conf.pin_bit_mask = GPIO_INPUT_PIN_SEL;
    //set as input mode
    io_conf.mode = GPIO_MODE_INPUT;
    //enable pull-up mode
    io_conf.pull_up_en = 1;
    gpio_config(&io_conf);

    //change gpio interrupt type for one pin
    gpio_set_intr_type(GPIO_INPUT_IO_0, GPIO_INTR_ANYEDGE);

    //create a queue to handle gpio event from isr
    gpio_evt_queue = xQueueCreate(10, sizeof(uint32_t));
    //start gpio task
    xTaskCreate(gpio_task_example, "gpio_task_example", 2048, NULL, 10, NULL);

    //install gpio isr service
    gpio_install_isr_service(ESP_INTR_FLAG_DEFAULT);
    //hook isr handler for specific gpio pin
    gpio_isr_handler_add(GPIO_INPUT_IO_0, gpio_isr_handler, (void*) GPIO_INPUT_IO_0);
    //hook isr handler for specific gpio pin
    gpio_isr_handler_add(GPIO_INPUT_IO_1, gpio_isr_handler, (void*) GPIO_INPUT_IO_1);

    //remove isr handler for gpio number.
    gpio_isr_handler_remove(GPIO_INPUT_IO_0);
    //hook isr handler for specific gpio pin again
    gpio_isr_handler_add(GPIO_INPUT_IO_0, gpio_isr_handler, (void*) GPIO_INPUT_IO_0);

    printf("Minimum free heap size: %"PRIu32" bytes\n", esp_get_minimum_free_heap_size());

    int cnt = 0;
    while (1) {
        printf("cnt: %d\n", cnt++);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
        gpio_set_level(GPIO_OUTPUT_IO_0, cnt % 2);
        gpio_set_level(GPIO_OUTPUT_IO_1, cnt % 2);
    }
}

终端执行指令

idf.py -p PORT flash monitor

按照注释连好线（GPIO18 → GPIO4、GPIO19 → GPIO5），运行这段代码:

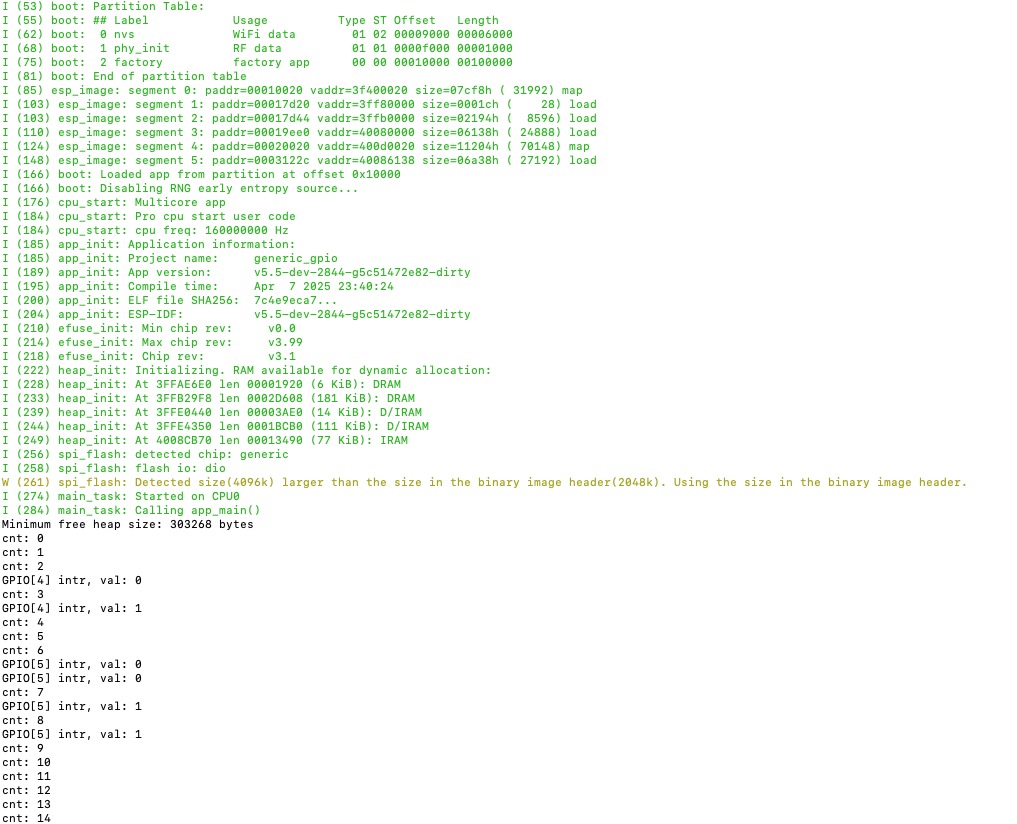

执行结果如下：

我们可以试试下面这个例程。让硬件响应更“聪明”，让你的代码更“省力”。

代码结构讲解（不啰嗦，重点来了）

1. 宏定义部分

#define GPIO_OUTPUT_IO_0    CONFIG_GPIO_OUTPUT_0
#define GPIO_OUTPUT_IO_1    CONFIG_GPIO_OUTPUT_1
#define GPIO_INPUT_IO_0     CONFIG_GPIO_INPUT_0
#define GPIO_INPUT_IO_1     CONFIG_GPIO_INPUT_1

这些是从配置里取出定义好的 GPIO 编号（你也可以在 menuconfig 里改）。

然后用位运算凑出 “输出引脚掩码” 和 “输入引脚掩码”，方便一口气配置多个引脚。

2. 配置 GPIO

gpio_config_t io_conf = {};
io_conf.intr_type = GPIO_INTR_DISABLE;
io_conf.mode = GPIO_MODE_OUTPUT;
io_conf.pin_bit_mask = GPIO_OUTPUT_PIN_SEL;
gpio_config(&io_conf);

先配置输出引脚，不启用中断，然后再配置输入引脚，并开启上拉电阻 + 设置中断类型。

注意：这里 GPIO_INPUT_IO_0 是双边沿触发（即升沿、降沿都响应），而 GPIO_INPUT_IO_1 是只在上升沿触发。

3. 设置中断回调函数

static void IRAM_ATTR gpio_isr_handler(void* arg) {
    uint32_t gpio_num = (uint32_t) arg;
    xQueueSendFromISR(gpio_evt_queue, &gpio_num, NULL);
}

这个函数非常关键。它会在中断触发时执行（注意是 ISR 环境，要快），然后把中断的引脚号送进一个队列，留给主任务慢慢处理。

4. 主任务处理逻辑

static void gpio_task_example(void* arg) {
    uint32_t io_num;
    for (;;) {
        if (xQueueReceive(gpio_evt_queue, &io_num, portMAX_DELAY)) {
            printf("GPIO[%d] intr, val: %d\n", io_num, gpio_get_level(io_num));
        }
    }
}

这就是一个后台任务，负责从队列里拿到中断事件，然后做处理。实际项目里你可以替换成业务逻辑，比如控制其他外设、发 MQTT 消息、存日志等等。

5. 在主函数里串起来

gpio_evt_queue = xQueueCreate(10, sizeof(uint32_t));
xTaskCreate(gpio_task_example, "gpio_task_example", 2048, NULL, 10, NULL);
gpio_install_isr_service(ESP_INTR_FLAG_DEFAULT);
gpio_isr_handler_add(GPIO_INPUT_IO_0, gpio_isr_handler, (void*) GPIO_INPUT_IO_0);
gpio_isr_handler_add(GPIO_INPUT_IO_1, gpio_isr_handler, (void*) GPIO_INPUT_IO_1);

这部分代码就是把中断服务、队列、任务全都注册起来，形成一个完整的响应链路。

可视化图示（中断响应流程）

+-----------+       触发        +----------------+      事件送队列       +-------------------+
| 外部信号  | ----------------> | ISR 中断处理函数 | ------------------> | 后台任务逻辑处理  |
+-----------+                  +----------------+                        +-------------------+
