在当今快速变化的商业环境中，高效管理流程、灵活处理案例以及精准制定决策是企业成功的关键。为了应对这些需求，对象管理组织（OMG）推出了三种强大的建模标准：**BPMN**（业务流程模型和符号）、**CMMN**（案例管理模型和符号）和 **DMN**（决策模型和符号）。这三个标准各有侧重，分别适用于结构化的流程管理、动态的案例处理和规则驱动的决策制定，同时还能相互协作，覆盖更广泛的业务场景。

作为一名对业务流程管理（BPM）感兴趣的读者，你可能会好奇：这些标准到底是什么？它们之间有何区别？在实际工作中该如何选择和应用？在这篇博客中，我将以通俗易懂的方式，结合具体案例和细节，带你从定义到应用全面了解 BPMN、CMMN 和 DMN。无论你是业务分析师、流程设计师还是技术开发人员，这篇文章都将为你提供实用的洞察和灵感。

BPMN：流程管理的"施工蓝图"

BPMN 的定义与背景

BPMN（Business Process Model and Notation，业务流程模型和符号） 是一种标准化的图形建模语言，旨在为业务流程提供清晰的、可执行的表示。它最早由 BPMI（业务流程管理倡议组织）开发，2004 年发布 1.0 版，后来移交 OMG 管理。2011 年推出的 BPMN 2.0 是目前的主流版本，2014 年更新为 2.0.2，增加了更强的执行能力和互操作性。

BPMN 的核心目标是弥合业务人员和技术团队之间的沟通鸿沟。它通过直观的符号（如圆圈表示事件、矩形表示任务、菱形表示网关）绘制流程图，让非技术人员也能轻松理解，同时支持将其转化为可执行的流程引擎代码。

BPMN 的核心元素与特性

https://flowable.me/assets/bpmn/getting.started.bpmn.process.png

BPMN 的图形化表示由以下核心元素组成：

• **事件（Events）**：表示流程的开始、中间触发或结束，如"订单收到"或"发货完成"。
• **任务（Tasks）**：流程中的具体活动，如"检查库存"或"发送邮件"。
• **网关（Gateways）**：决策点，控制流程的分支，如"库存是否足够？"。
• **序列流（Sequence Flows）**：连接元素，定义执行顺序。

特性包括：

• **结构化**：适合有明确顺序的流程。
• **支持并行与循环**：可以建模复杂的并行任务或重复操作。
• **可执行性**：支持工具（如 Flowable、Camunda）直接运行。

BPMN 的应用场景

BPMN 特别适合那些重复性强、步骤固定的业务流程。以下是几个具体场景：

电商订单处理

从客户下单到商品送达，涉及订单验证、库存检查、支付处理、物流安排等步骤。BPMN 可以清晰地绘制整个流程，确保每个环节按顺序执行。

员工入职管理

新员工入职需要完成登记、账户创建、设备分配、培训等任务。BPMN 能展示这些步骤的依赖关系和条件分支。

生产制造流程

在工厂中，原材料采购、加工、质检、包装等环节需要严格按序执行，BPMN 是理想选择。

BPMN 示例：员工入职流程

让我们来看一个简单的员工入职流程：

1. **开始事件**：HR 收到新员工入职申请。
2. **任务 1**：员工填写个人信息表单。
3. **任务 2**：IT 部门创建账户并分配设备。
4. **并行网关**：同时进行"HR 准备合同"和"培训部门安排课程"。
5. **条件网关**：是否需要额外培训？（是：进入培训环节；否：跳过）。
6. **结束事件**：员工正式入职，流程结束。

在这个例子中，BPMN 的流程图不仅直观，还能通过引擎（如 Flowable）自动化执行。例如，IT 系统可以在员工提交表单后自动触发账户创建任务。

CMMN：动态案例的"灵活指挥家"

CMMN 的定义与背景

CMMN（Case Management Model and Notation，案例管理模型和符号） 是为案例型流程设计的建模标准。与 BPMN 的结构化不同，CMMN 专注于动态性、不确定性和灵活性。它在 2014 年发布 1.0 版，2016 年更新为 1.1 版，主要服务于知识密集型和事件驱动的业务场景。

CMMN 的设计初衷是解决传统流程模型在面对非结构化工作时的局限性。例如，在法律案件或医疗诊断中，步骤可能因具体情况而变化，CMMN 提供了一种更灵活的建模方式。

CMMN 的核心元素与特性

CMMN 使用以下元素组织案例：

• **案例（Case）**：整个流程的容器，如"保险索赔案例"。
• **阶段（Stages）**：案例中的大块活动，如"调查阶段"。
• **任务（Tasks）**：具体工作，如"收集证据"。
• **里程碑（Milestones）**：关键节点，如"调查完成"。
• **哨兵（Sentries）**：触发条件，如"文件提交后启动审批"。

特性包括：

• **动态性**：步骤可以根据案例进展随时添加或跳过。
• **事件驱动**：任务和阶段的激活依赖事件（如用户操作或外部信号）。
• **灵活性**：支持临时性（ad-hoc）操作。

CMMN 的应用场景

CMMN 适用于那些步骤不固定、需要根据情况调整的场景。以下是几个例子：

保险索赔处理

索赔流程可能涉及调查、专家评估、审批等，但具体步骤因案件类型（如车险或健康险）而异。CMMN 能动态管理这些变化。

客户支持服务

客户投诉可能是简单的退货，也可能是需要调查和升级的复杂问题。CMMN 允许根据投诉性质调整流程。

项目管理

在研发项目中，任务可能因需求变更而调整，CMMN 能跟踪阶段性进展并灵活应对。

CMMN 示例：客户投诉处理

假设一位客户投诉产品质量，CMMN 的案例模型可能如下：

• **案例**：产品质量投诉。
• **阶段 1**：初步处理
• **任务 1**：记录投诉详情。
• **任务 2**：联系客户确认（可选，由客服决定）。
• **里程碑**：初步信息收集完成。
• **阶段 2**：调查与解决
• **任务 3**：技术团队调查问题（触发条件：初步信息齐全）。
• **任务 4**：决定解决方案（退款/换货/升级）。
• **结束**：投诉解决。

在这个案例中，CMMN 允许客服跳过不必要的任务（比如直接退款而无需调查），或者根据情况增加新任务（如请教专家），灵活性极强。

DMN：决策规则的"精准裁判"

DMN 的定义与背景

DMN（Decision Model and Notation，决策模型和符号） 是一种用于建模和执行业务决策的标准。它通过表格和图形化的方式，把复杂的决策逻辑转化为清晰的规则，方便业务人员和技术团队协作。DMN 1.1 于 2015 年发布，是当前的主流版本。

DMN 的目标是标准化决策过程，确保规则一致且可复用。它特别适合需要明确条件和结果的场景，比如信用评估或折扣计算。

DMN 的核心元素与特性

https://flowable.me/assets/dmn/decision_tables_8.png

DMN 的主要元素包括：

• **决策（Decision）**：需要做出的判断，如"是否批准贷款"。
• **决策表（Decision Table）**：列出输入条件和输出结果。
• **输入（Inputs）**：决策的依据，如"信用评分"。
• **输出（Outputs）**：决策结果，如"通过/拒绝"。

特性包括：

• **规则驱动**：通过表格定义条件和结果。
• **FEEL 语言**：支持简洁的表达式语言（如 creditScore > 600）。
• **独立性与集成性**：可单独使用，也可嵌入 BPMN 或 CMMN。

DMN 的应用场景

DMN 适用于需要清晰决策规则的场景。以下是几个例子：

信用评分

根据申请人的信用历史、收入等条件，决定贷款是否通过。

折扣计算

根据客户等级和购买金额，确定折扣百分比。

风险评估

在保险业务中，根据客户年龄、健康状况等评估保费。

DMN 示例：折扣计算

假设一家电商需要为客户计算折扣，DMN 的决策表如下：

| 客户等级 | 购买金额（元） | 折扣率 |

|---------|--------------|--------|

| 金牌 | > 1000 | 20% |

| 银牌 | > 500 | 10% |

| 铜牌 | > 200 | 5% |

| - | - | 0% |

在这个表中：

• **输入**：客户等级（金牌/银牌/铜牌）、购买金额。
• **条件**：如"金牌且金额 > 1000"。
• **输出**：折扣率（20%/10%/5%/0%）。

DMN 确保折扣计算一致且透明，业务人员可以直接修改规则，无需依赖开发团队。

BPMN、CMMN 和 DMN 的详细对比

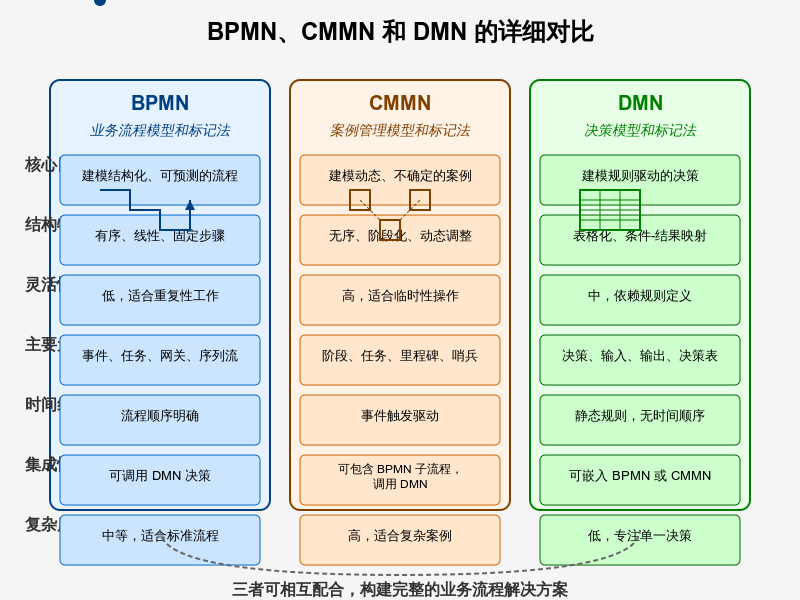

为了更清晰地理解三者的差异，我们从多个维度进行对比：

| 维度 | BPMN | CMMN | DMN |

|------|------|------|-----|

| 核心目标 | 建模结构化、可预测的流程 | 建模动态、不确定的案例 | 建模规则驱动的决策 |

| 结构特点 | 有序、线性、固定步骤 | 无序、阶段化、动态调整 | 表格化、条件-结果映射 |

| 灵活性 | 低，适合重复性工作 | 高，适合临时性操作 | 中，依赖规则定义 |

| 主要元素 | 事件、任务、网关、序列流 | 阶段、任务、里程碑、哨兵 | 决策、输入、输出、决策表 |

| 时间维度 | 流程顺序明确 | 事件触发驱动 | 静态规则，无时间顺序 |

| 集成性 | 可调用 DMN 决策 | 可包含 BPMN 子流程，调用 DMN | 可嵌入 BPMN 或 CMMN |

| 复杂度 | 中等，适合标准流程 | 高，适合复杂案例 | 低，专注单一决策 |

BPMN vs. CMMN

• **结构化 vs. 动态**：BPMN 像一条流水线，步骤固定；CMMN 像一个工具箱，可随时调整工具组合。
• **适用性**：BPMN 适合订单处理，CMMN 适合法律案件管理。

BPMN vs. DMN

• **流程 vs. 决策**：BPMN 关注"如何做"，DMN 关注"做什么决定"。
• **协作**：BPMN 流程中可以用 DMN 定义网关条件。

CMMN vs. DMN

• **案例 vs. 规则**：CMMN 管理整体案例，DMN 定义案例中的决策点。
• **结合**：CMMN 任务可以调用 DMN 判断下一步行动。

三者协同应用：贷款审批案例

BPMN、CMMN 和 DMN 的真正威力在于它们的协同作用。以下是一个贷款审批的综合案例：

场景描述

银行收到一笔贷款申请，需要评估申请人资格、处理相关文件并生成合同。流程涉及灵活性、决策和标准化步骤。

CMMN：管理整体案例

• **案例**：贷款申请。
• **阶段 1**：信息收集
• **任务 1**：收集申请人身份证、收入证明（可根据情况增加其他文件）。
• **里程碑**：材料齐全。
• **阶段 2**：审批
• **任务 2**：调用 DMN 评估资格。
• **任务 3**：若需额外审查，触发人工审批。
• **结束**：贷款发放或拒绝。

CMMN 负责协调动态步骤，比如根据申请人情况决定是否需要更多证明。

DMN：制定决策规则

决策表如下：

| 信用评分 | 月收入（元） | 贷款金额（元） | 结果 |

|---------|------------|--------------|------|

| > 700 | > 5000 | < 50000 | 通过 |

| 600-700 | > 3000 | < 30000 | 待审 |

| < 600 | - | - | 拒绝 |

DMN 确保审批规则一致，减少人为偏差。

BPMN：执行标准化子流程

贷款通过后，BPMN 接管：

1. **开始事件**：审批通过。
2. **任务 1**：生成贷款合同。
3. **任务 2**：发送合同给申请人。
4. **任务 3**：确认签约。
5. **结束事件**：合同生效。

BPMN 自动化这些固定步骤，提高效率。

协同效果

• CMMN 提供灵活性，处理不确定性。
• DMN 保证决策透明、一致。
• BPMN 推动后续自动化。

结果是一个高效、可靠的贷款审批流程。

如何选择与应用？

选择适合的建模标准需要根据业务需求来判断：

• **用 BPMN**：当你的流程有明确的起点、终点和固定步骤，比如订单履行或员工入职。
• **用 CMMN**：当你的工作涉及动态变化和临时操作，比如客户支持或项目管理。
• **用 DMN**：当你需要定义清晰的决策规则，比如折扣计算或风险评估。

在复杂场景中，三者结合是最佳实践。例如：

• **客户服务**：CMMN 管理投诉，DMN 决定补偿金额，BPMN 处理日志记录。
• **医疗诊断**：CMMN 协调检查和治疗，DMN 判断病情严重性，BPMN 执行标准手术流程。

用对工具，事半功倍

BPMN、CMMN 和 DMN 是业务管理的三大支柱，分别解决流程、案例和决策的建模需求。通过这篇博客，我们深入探讨了它们的定义、核心特性、差异和应用场景。BPMN 是结构化流程的"蓝图"，CMMN 是动态案例的"指挥家"，DMN 是决策规则的"裁判"，三者协作能为企业带来更高的效率和灵活性。

希望这篇文章能帮助你在实际工作中选择合适的工具，优化流程、提升决策质量。如果你有更多问题或想分享自己的案例，欢迎在评论区交流！
