第十届全国大学生GIS应用技能大赛 下午题 讲解 【Arcmap 10.8】

DTM 和 DSM 的核心区别在于是否包含了地面上的非地形元素。DTM 关注于裸地地形，而 DSM 则包含了所有地表上的特征，无论是自然形成的还是人为建造的。选择哪种模型取决于具体的应用需求。

1、根据建筑物修正 DTM

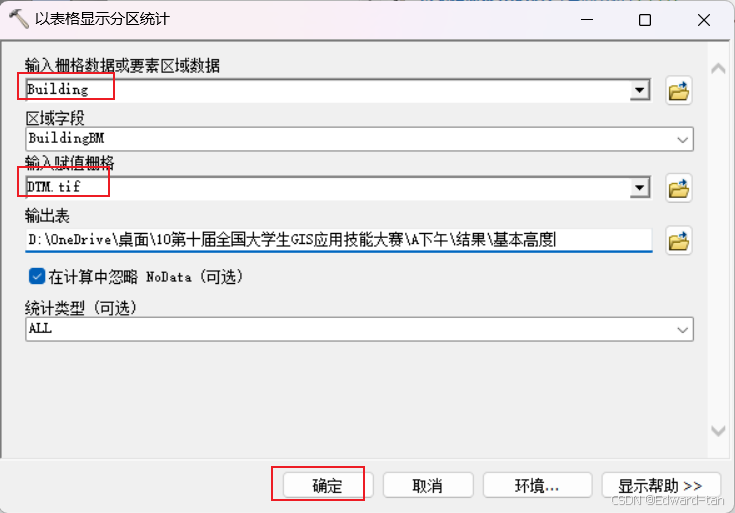

Ctrl + F 搜索【以表格显示分区统计】，设置如下：

再将计算出来的分区统计表连接到原来的 Building 上，设置如图：

题目说 “ 基本高度指建筑物底部高程值，本题请计算每栋建筑物范围内 DTM 的平均值，保

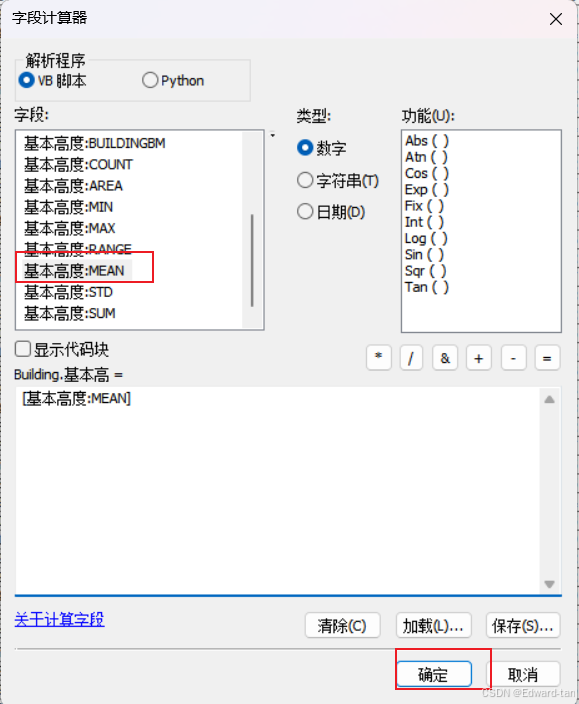

留 2 位小数位数 ” ，由此来计算基本高度字段，点击字段计算器选择平均值，并点击确定：

题目说 “ 本项目中的 DTM 和 DSM 数据都是通过雷达数据生成，固有一定的误差。正确的 DTM

应该在建筑物处是平整的，而不是倾斜或者高低起伏。” 所有可以考虑将所计算出的 Bulding 中的 BuildingBM 数据镶嵌至 DTM 中，首先将 BuildingEM 导出为栅格数据：

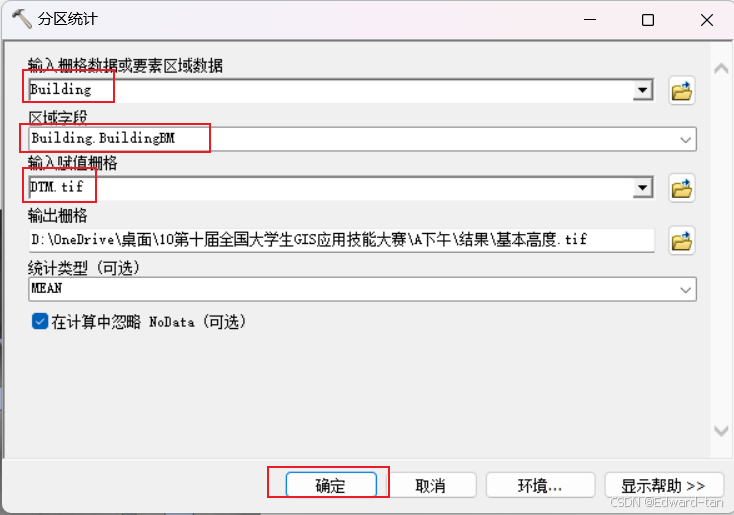

Ctrl + F 搜索分区统计，设置如图：

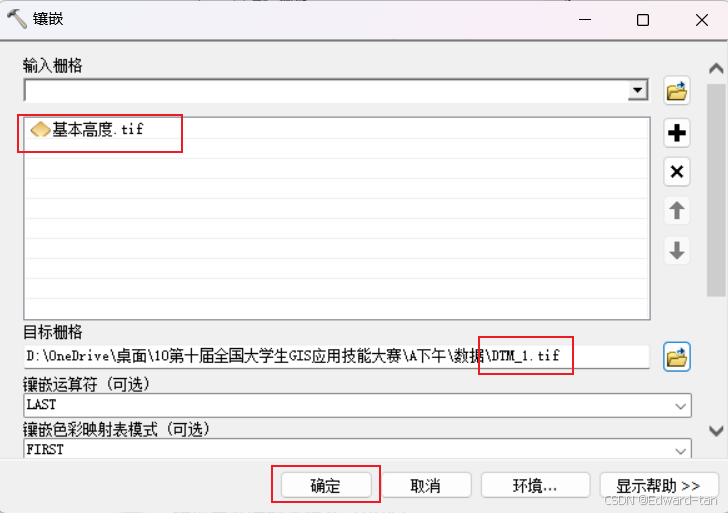

复制一遍 DTM 数据，在工具箱中点击【数据管理工具】--【栅格】--【栅格数据集】--【栅格】，将基本高度 数据镶嵌到 DTM 中，具体设置如下：

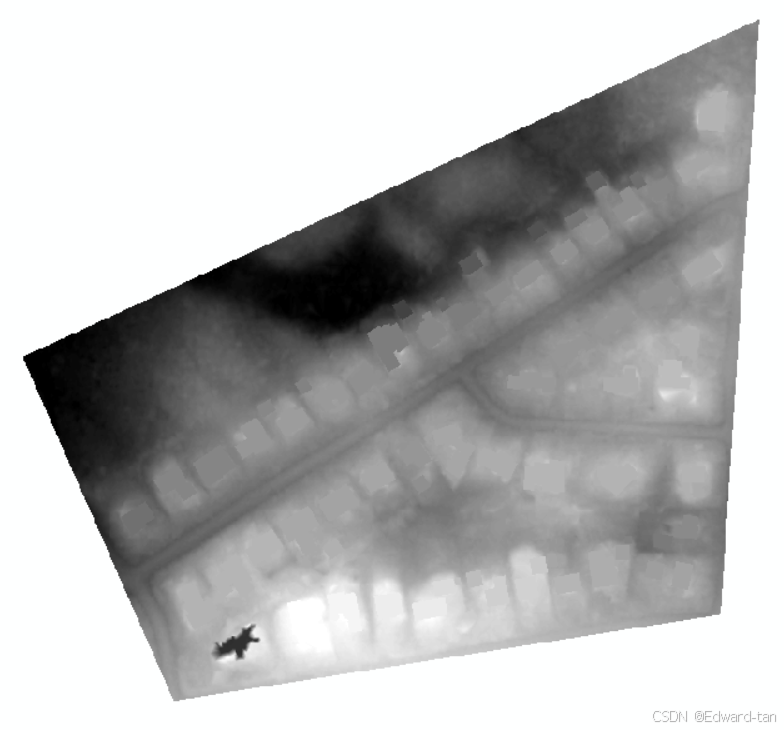

结果如下：

2、计算每栋房屋的其它基础信息

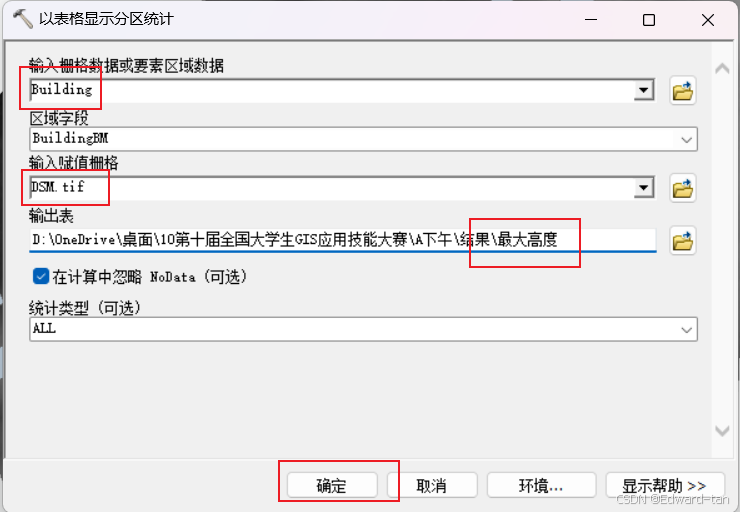

Ctrl + F 搜索以表格显示分区统计，设置如下：

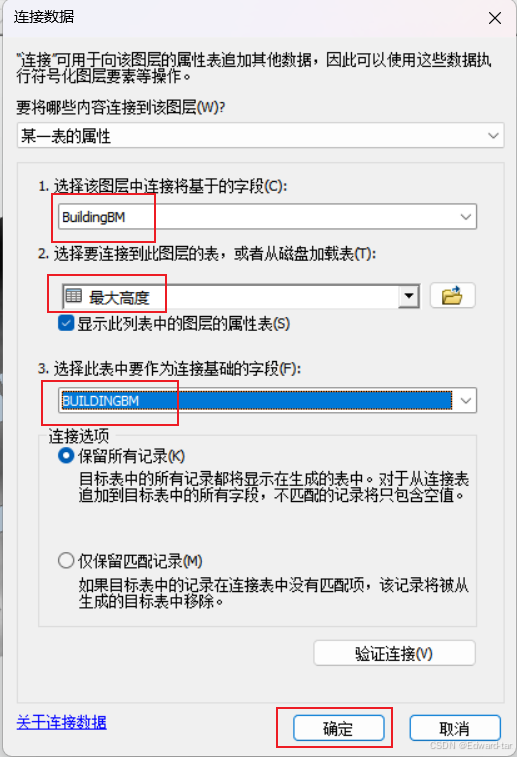

再将最大高度表格连接到 Building 中，连接设置如下：

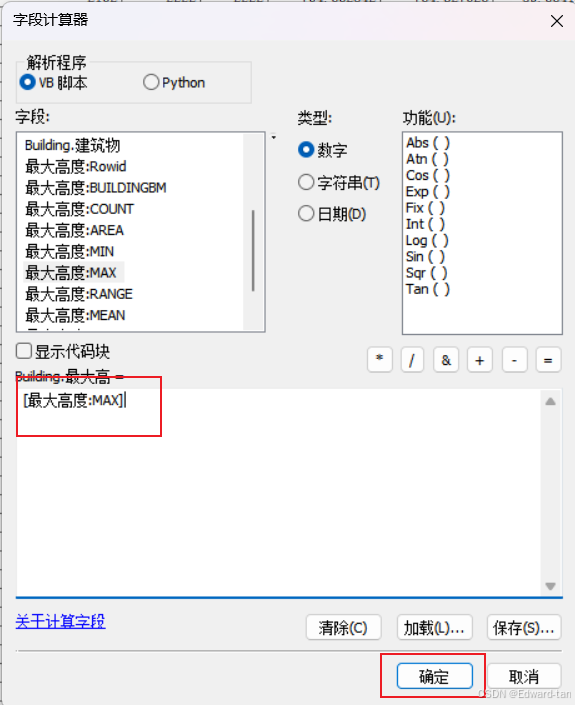

字段计算器计算最大高度：

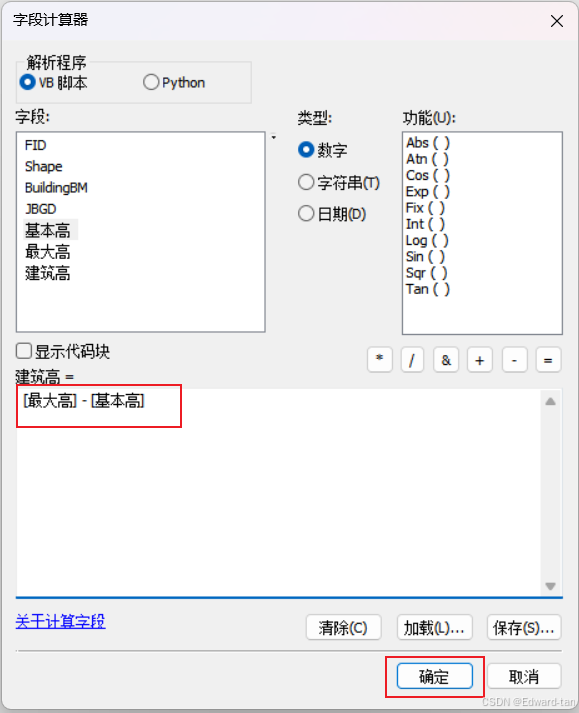

建筑物高度指建筑物本身高度，即最大高度 - 基本高度，所以可以在属性表中计算建筑物高度：

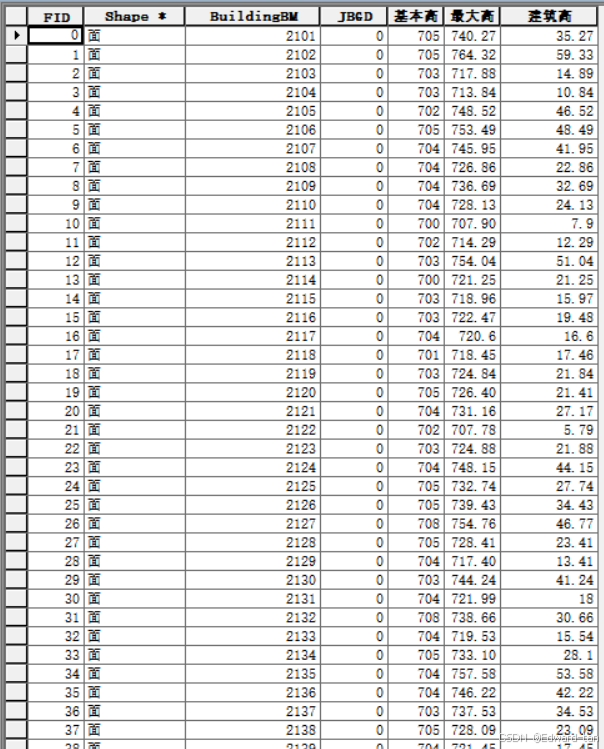

结果：

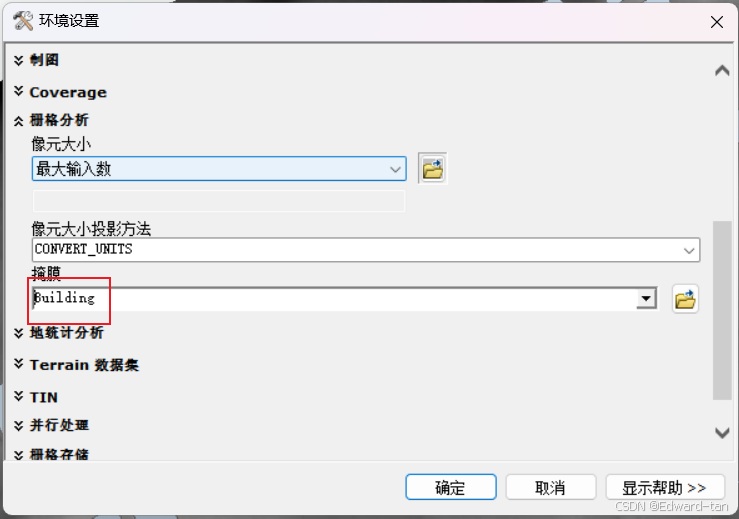

由于考虑的是建筑物的朝向，所以在环境设置中，将 Building 设置为掩膜：

设置掩膜（Masking）主要用于控制图层的显示或分析范围，帮助用户专注于特定区域的数据处理和可视化。掩膜可以视为一个“遮罩”，它允许你指定哪些部分的数据应该被显示、分析或编辑，而将其他部分隐藏或忽略。

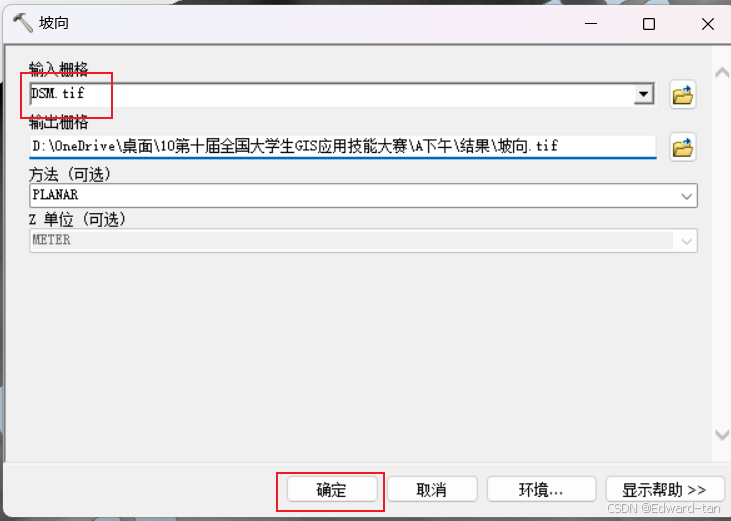

Ctrl + F 搜索坡向，设置如下：

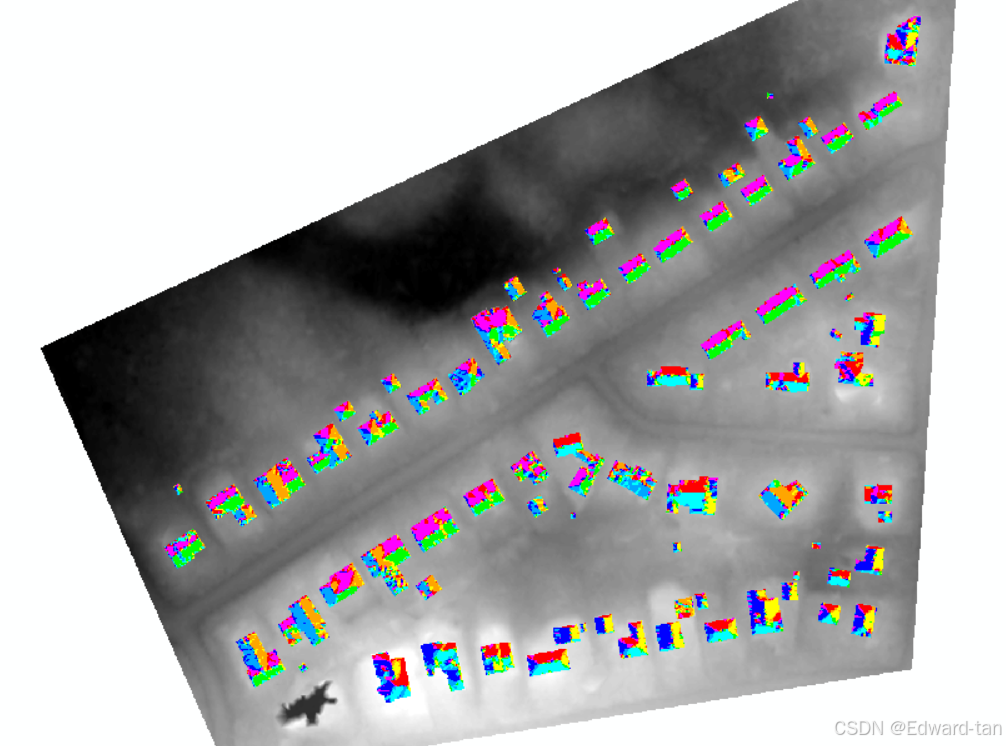

结果如下：

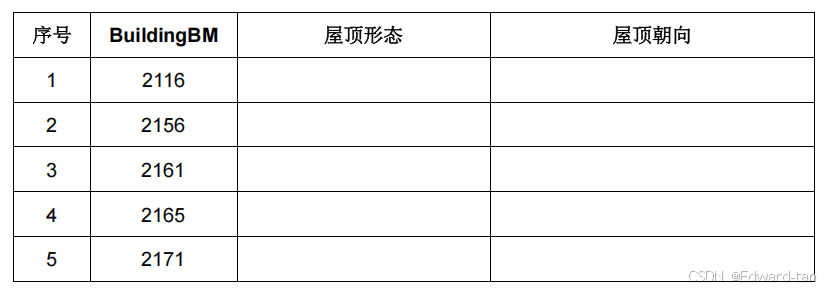

题目要求以下几个建筑物的屋顶形态和朝向：

只需要定位到该建筑物，然后分析坡度即可，最后结果：

3、创建房屋屋顶区域 2021 年每月预计获得太阳辐射量栅格数据，在环境设置中，将 Building 作为掩膜

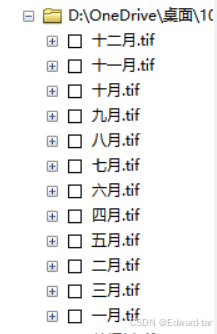

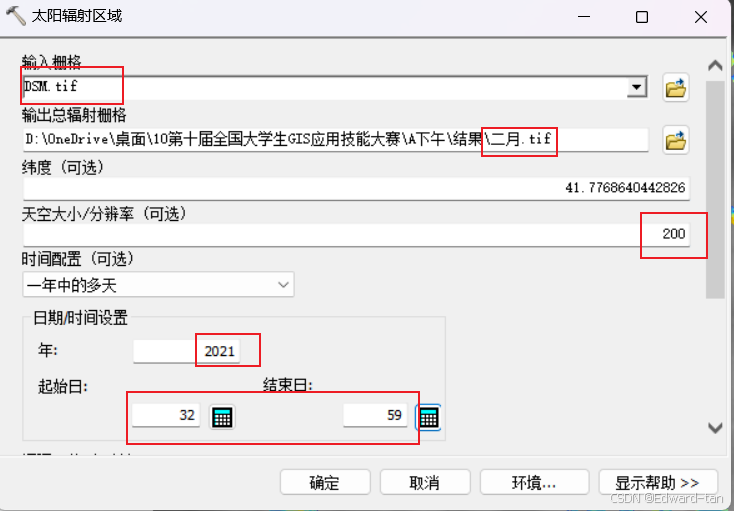

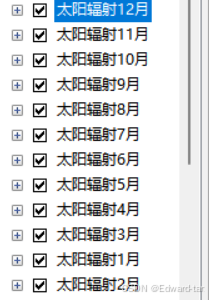

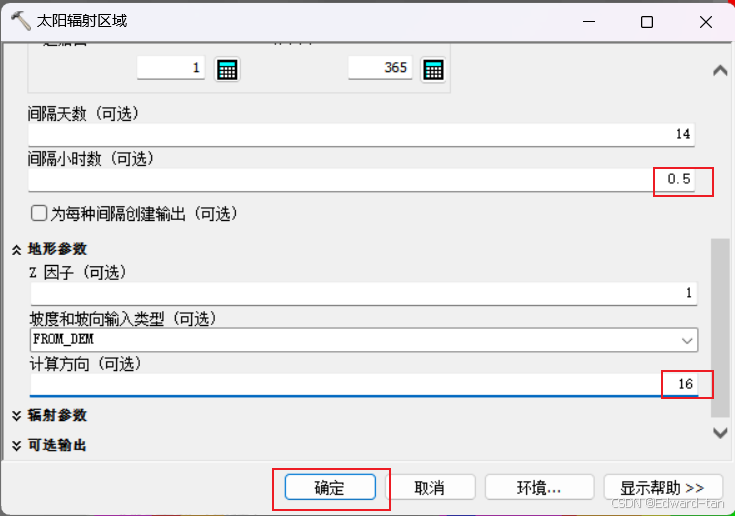

Ctrl + F 搜索太阳辐射区域，具体设置如下（重复12遍，计算每个月的辐射总数）：

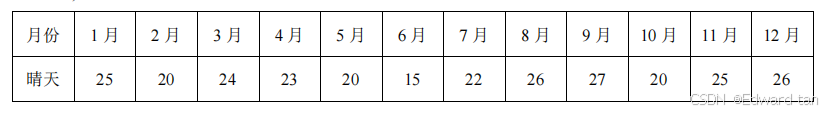

再根据十二个月的晴天天数表，算出每个月的

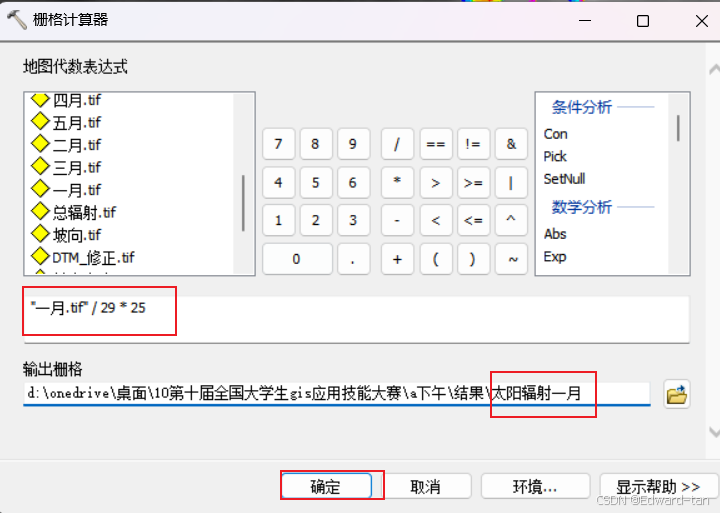

打开【栅格计算器】，计算每个月份的辐射量：

将每个月的最高最低辐射量填入表中：

4、计算 8 月份可用房屋屋顶范围内的太阳辐射量，在环境设置中，将 Building 作为掩膜

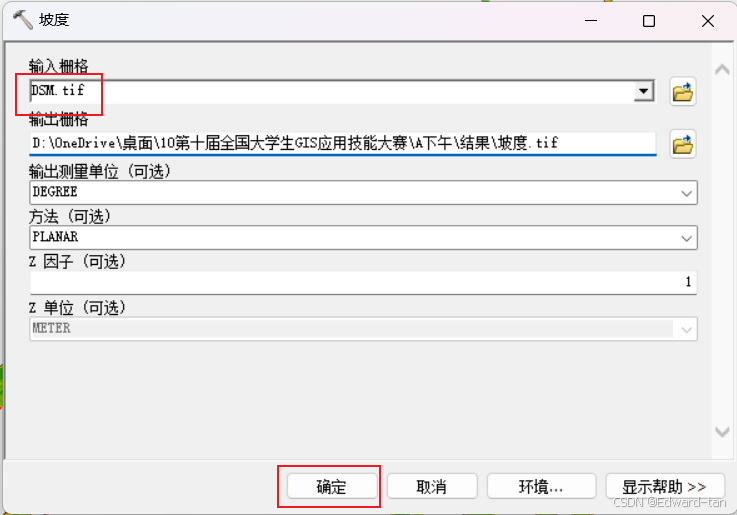

先计算出建筑物的坡度，打开【坡度】工具，设置如下：

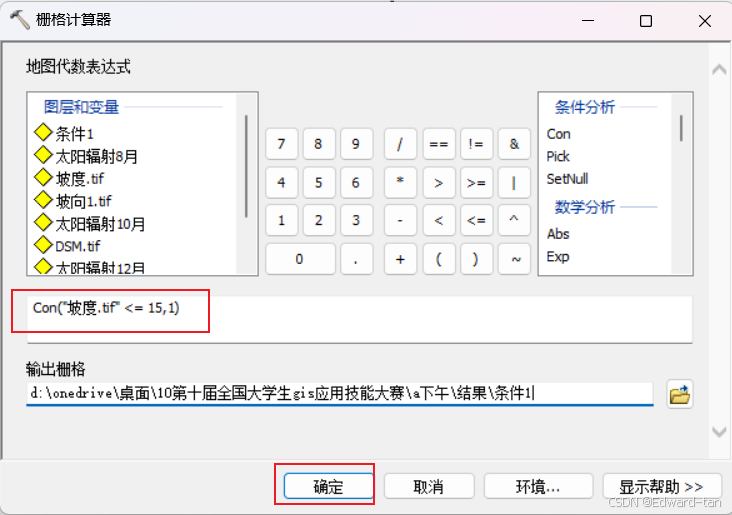

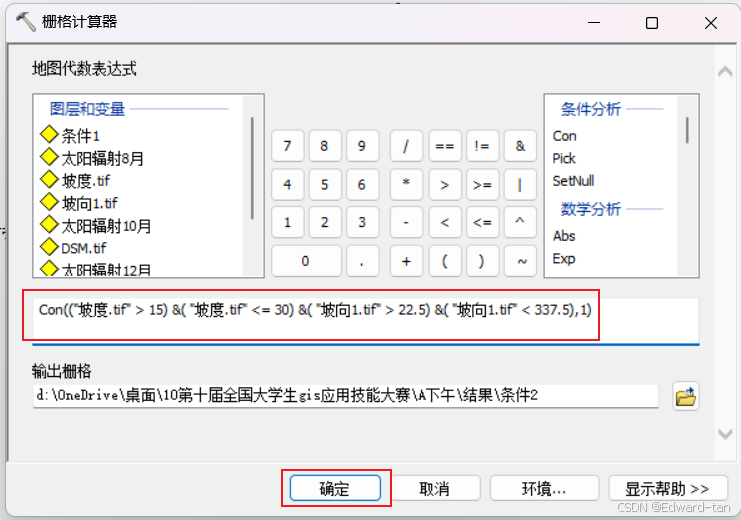

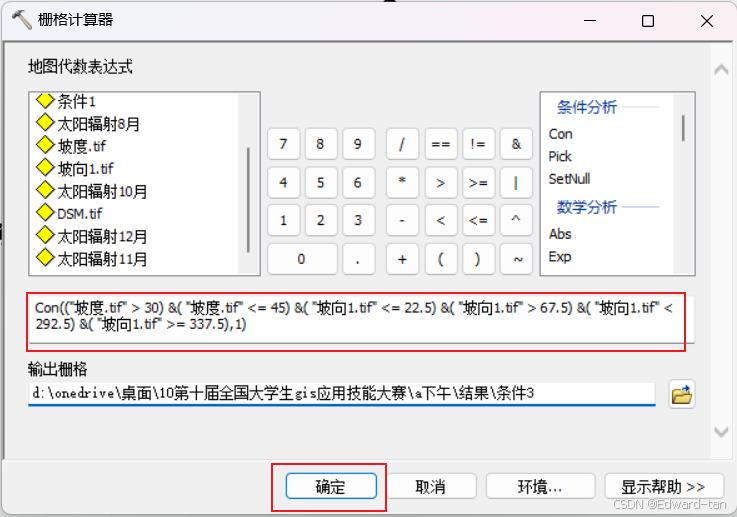

通过栅格计算器，将三个条件计算出来：

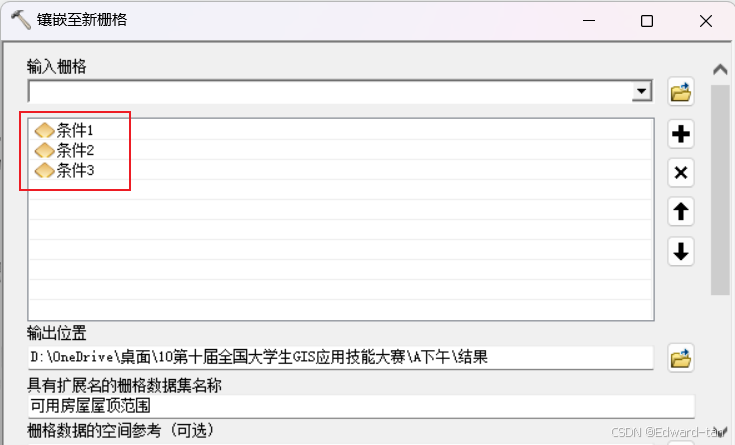

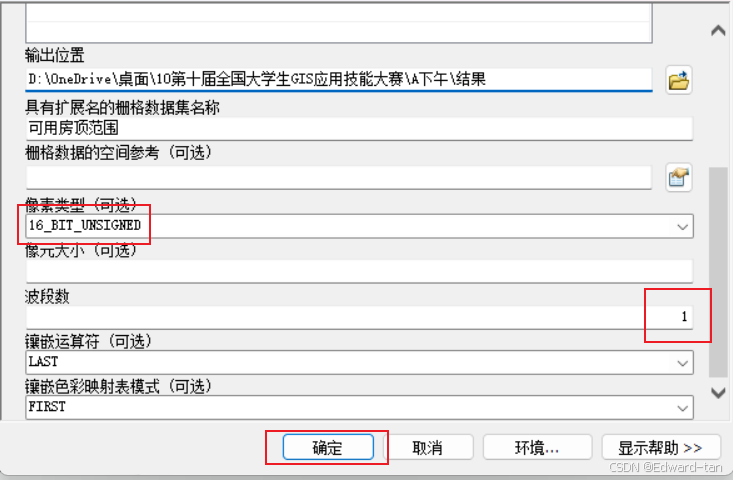

打开【镶嵌至新栅格】，将三个条件镶嵌至栅格中，以提取可用房屋范围，设置如下：

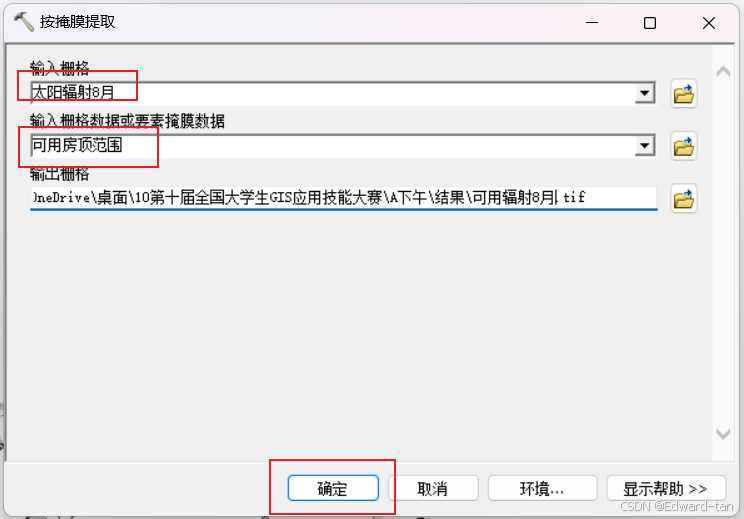

打开【按掩膜提取工具】，通过前面提取到的可用屋顶范围，提取可用屋顶范围内的太阳辐射，设置如下：

5、计算 8 月份每栋房屋可接收的太阳辐射量，在环境设置中，将 Building 作为掩膜

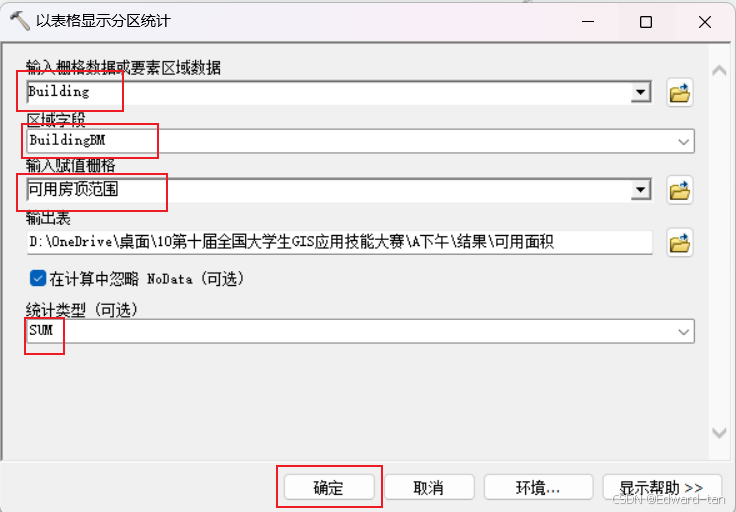

为 Building 添加属性字段【可用面积】，使用【以表格显示分区统计】工具，提取出可用房顶面积总和，设置如下：

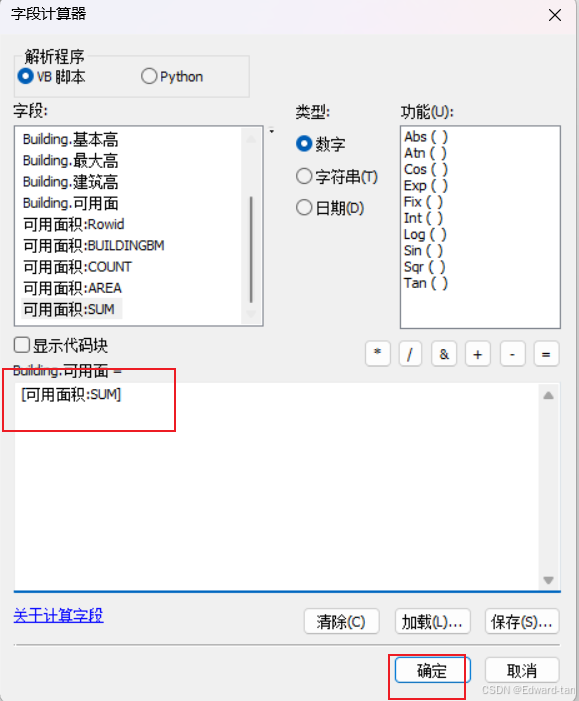

将数据连接到 Building 中，然后计算可用面积字段，设置如下：

为 Building 添加属性字段【可用辐射量 8 月】，打开【以表格显示分区统计】工具，提取可用屋顶范围辐射量，设置如下：

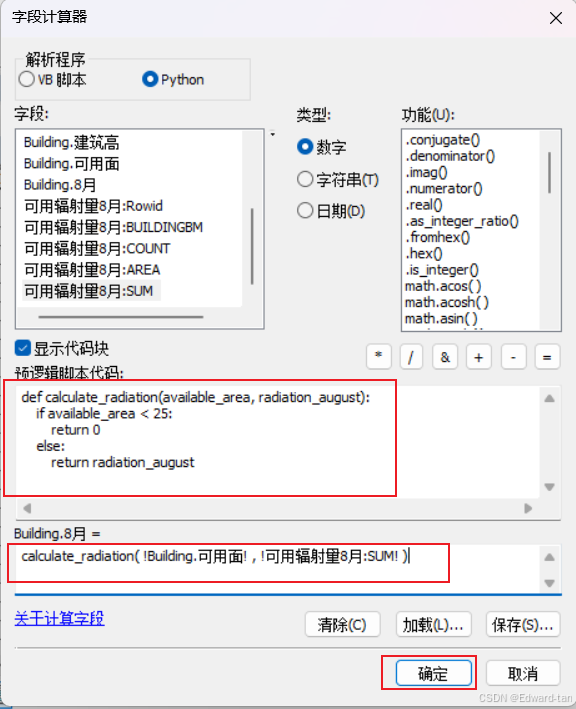

连接该表，计算可用辐射量 8 月字段，添加python代码，将可用面积小于25的辐射量设置为0，大于25的设置成8月辐射量，设置如下：

def calculate_radiation(available_area, radiation_august):
    if available_area < 25:
        return 0
    else:
        return radiation_august

calculate_radiation(![Building.可用面]!, ![可用辐射量8月:SUM]!)

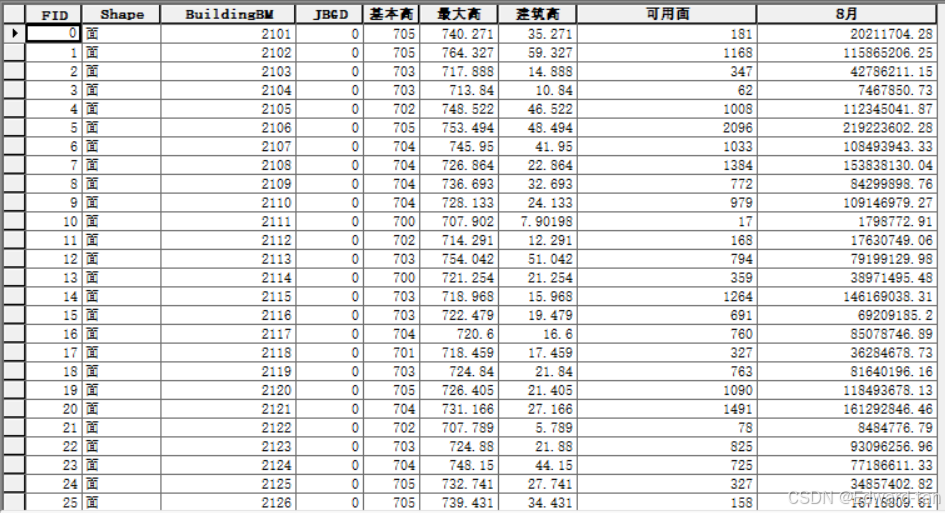

最后结果：
