KIOXIA：RAID 卸载优化数据冗余

要点速览

• 强化SSD侧的计算能力，构建计算型存储并不是新话题，本文从存储RAID计算切入，讨论在SSD上实现RAID卸载的xPUs 设计（Fig-2/3）；
• NVMe 在计算卸载中发挥重要作用（Fig-4）；
• 通过PoC测试比较了卸载前后的CPU/内存资源使用情况（Fig-6）。

KIOXIA：RAID 计算卸载优化数据迁移-Fig-1

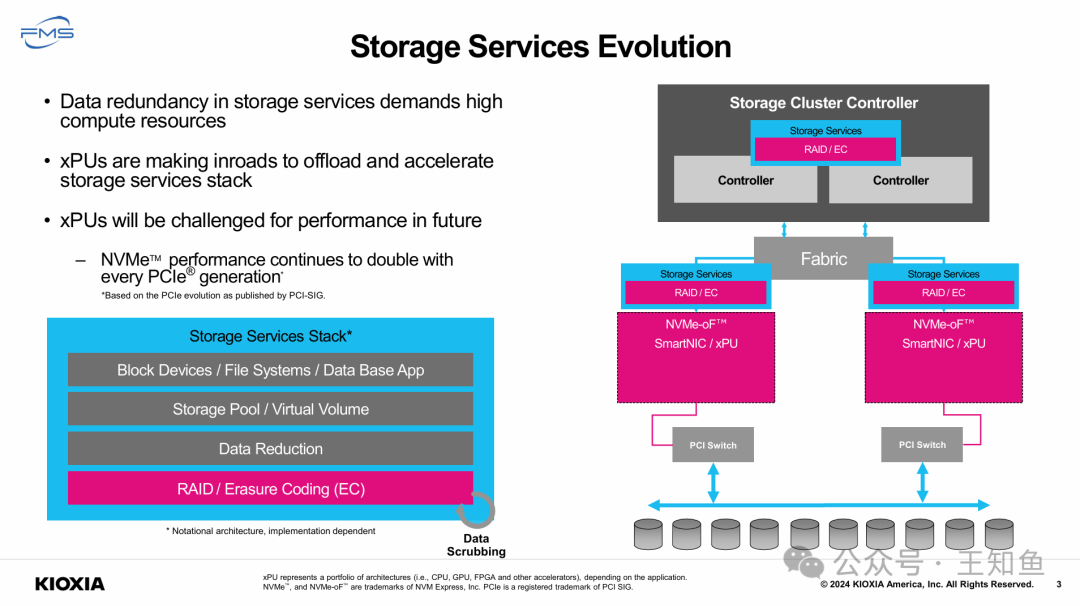

存储服务的演化进程

• 存储服务中的数据冗余需要大量计算资源。
• xPUs 正在用于加速存储服务栈的输入和输出。
• xPUs 在未来的性能方面将面临挑战 —— 随着每一代 PCIe 的出现，NVMe™性能持续翻倍。

Note：SSD的生命周期按4-5年估算，这个周期内PCIe可能有1-2次更新，每次更新都是带宽2倍提升，如何规划SSD中xPU的计算能力，需要产业界达成一致。

左侧下图是存储系统服务抽象层，从上往下；

• 面向业务/文件系统的 块设备、文件系统和数据库；
• 存储池/虚拟卷；
• 数据冗余计算层；
• RAID、EC（纠删码）数据放置层。

右侧是整个数据堆栈的示意图，较左侧的软件层抽象，右侧主要关注硬件的网络架构。

• 最下面是磁盘整列，通过PCIe交换机（扩展卡）接入主板上的NVMe协议层；
• 在此之上是RAID/EC等数据放置层算法；
• 核心是存储系统的控制器，负责调度存储阵列。

KIOXIA：RAID 计算卸载优化数据迁移-Fig-2

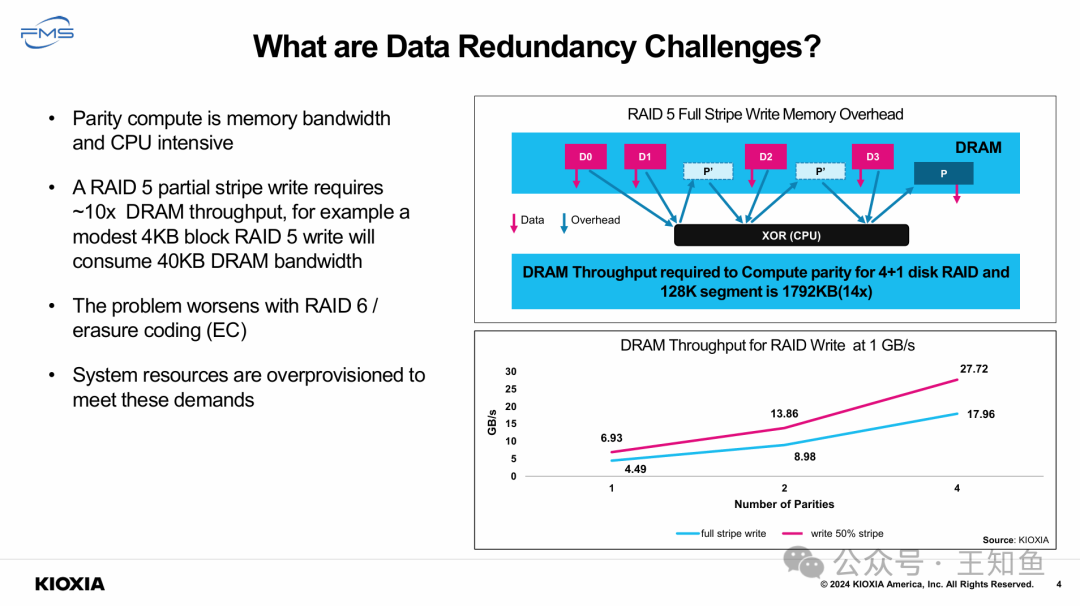

数据冗余存在哪些挑战？

• 奇偶校验计算需要大量内存带宽和 CPU 资源（后面有PoC数据）。
• 例如，RAID 5 的部分条带写入需要大约 10 倍的 DRAM 吞吐量，一个 4KB 块的 RAID 5 写入将消耗 40KB 的 DRAM 带宽。
• RAID 6 / 纠删码（EC）使问题更加严重。
• 为了满足这些需求，系统资源被过度配置。

KIOXIA：RAID 计算卸载优化数据迁移-Fig-3

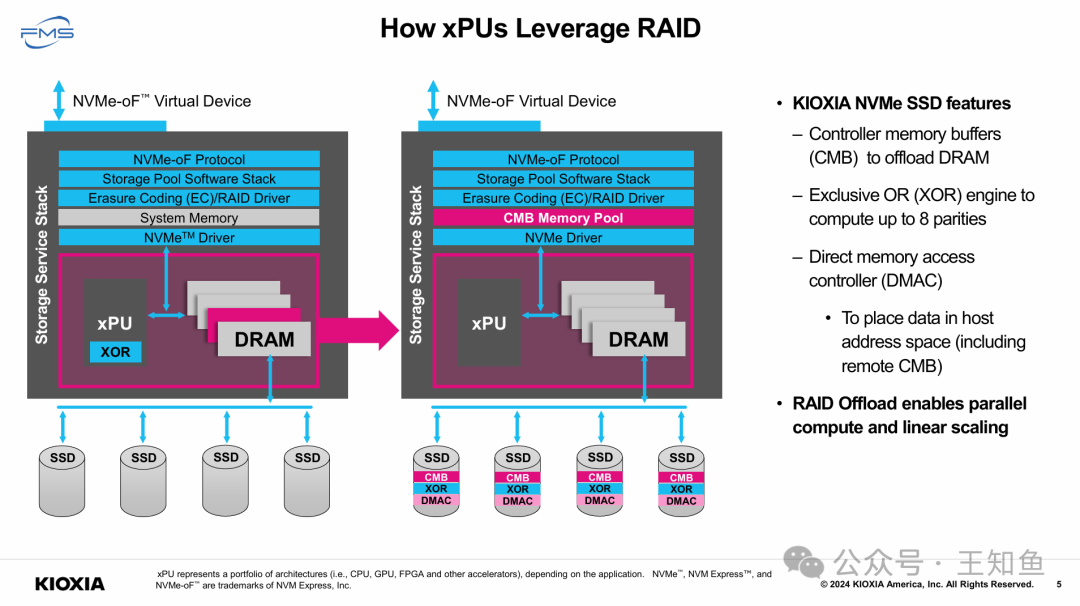

左侧示意：存储系统的RAID/EC计算过程调用DRAM资源；

右侧示意：RAID/EC过程使用SSD阵列中自带的CMB（控制器内缓存）。

• 铠侠（KIOXIA）NVMe SSD 特性：
  • 控制器内存缓冲（CMB）用于卸载 DRAM。
  • 专用或（XOR）引擎可计算多达 8 个奇偶校验。
  • 直接内存访问控制器（DMAC）。
  • 将数据放置在主机地址空间（包括远程 CMB）。
• RAID 卸载能够实现并行计算和线性扩展。

Note：该技术实现依靠NVMe直接访存技术，与使用直连DRAM内存池相比，CMB除扩展DRAM容量之外还靠近SSD，具备落盘写入时延优势；存在的问题也很明显：是将每块SSD上的CMB单独使用，还是整合成大CMB缓存池？如何克服后者引入的分布式缓存一致性问题？

KIOXIA：RAID 计算卸载优化数据迁移-Fig-4

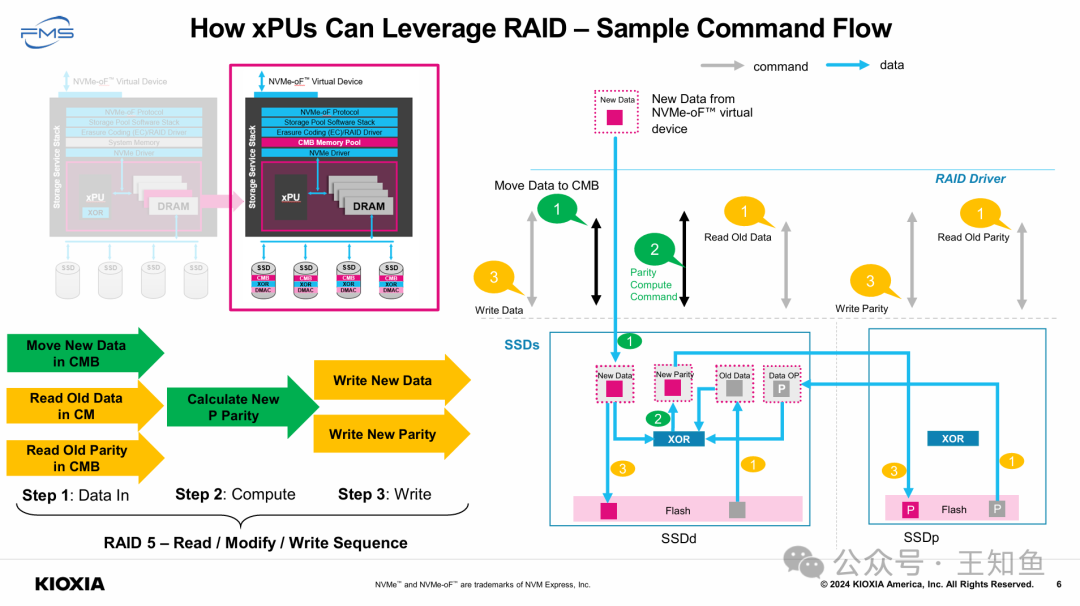

xPUs 如何利用 RAID - 示例命令流程

图上半部分展示了从 NVMe - oF™虚拟设备，接收新数据，然后将数据移动到 CMB，并涉及 xPU、DRAM 等组件。

• 图的中间部分详细列出了三步流程：
  • 步骤 1：数据输入
    • 将新数据移动到 CMB
    • 从 CMB 读取旧数据
  • 步骤 2：计算
    • 计算新的奇偶校验
    • 从 CMB 读取旧的奇偶校验
  • 步骤 3：写入
    • 写入新数据
    • 写入新的奇偶校验

Note：从右下角SSDd和SSDp在执行RAID计算的过程来看，对CMB的利用似乎是限制在单块SSD上的，因为需要将旧数据从p读到d上执行，XOR计算主要是在d盘上发生的。

KIOXIA：RAID 计算卸载优化数据迁移-Fig-5

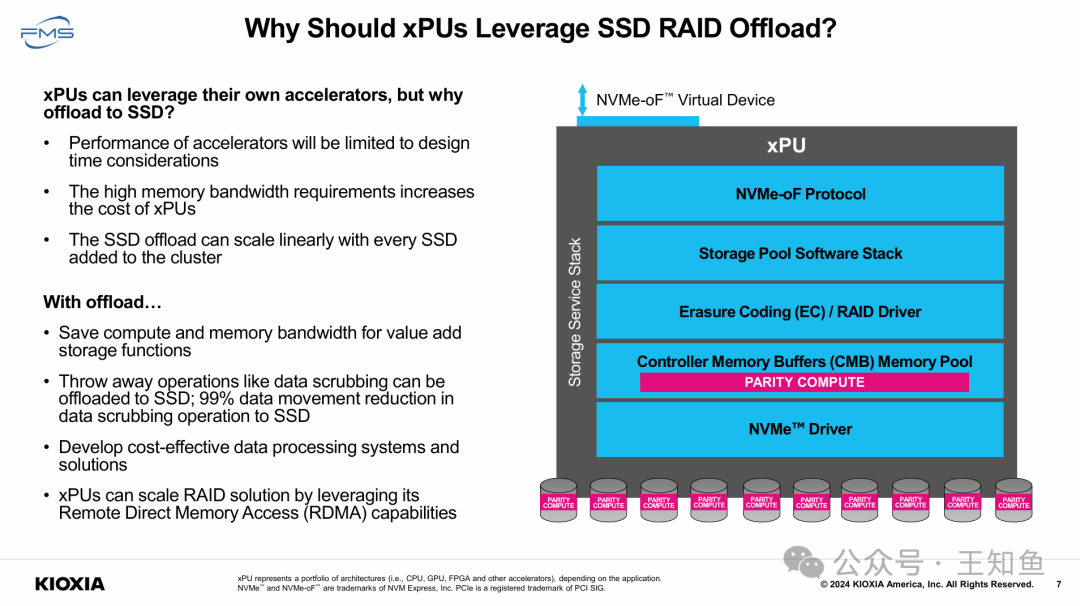

为什么 xPU 应该用于 SSD RAID 卸载？

左侧内容：

xPU 可以利用其自身加速器，但为什么要卸载到 SSD？

• 加速器的性能会受到设计时间的限制。
• 高内存带宽需求会增加 xPU 的成本。
• SSD 卸载可以随着每个 SSD 添加到集群中线性扩展。

通过卸载……

• 节省用于增值存储功能的计算和内存带宽。
• 像数据清理这样的操作可以卸载到 SSD 上；数据清理操作的数据移动减少 99%。
• 开发具有成本效益的数据处理系统和解决方案。
• xPU 可以通过利用其远程直接内存访问（RDMA）功能扩展 RAID 解决方案。

KIOXIA：RAID 计算卸载优化数据迁移-Fig-6

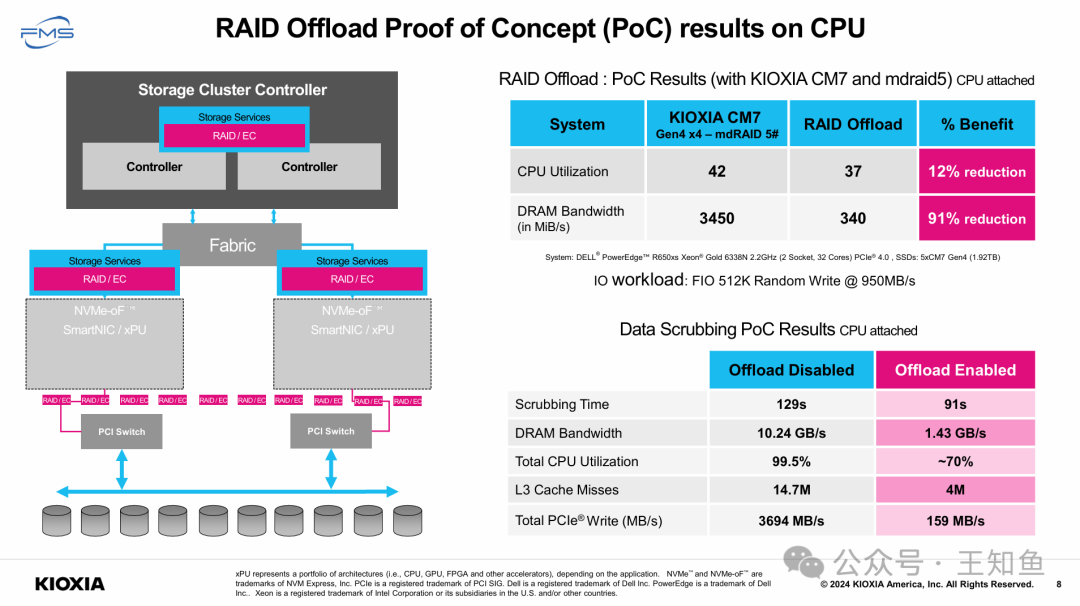

RAID 卸载前后的基准测试数据

左侧是整个NVMe-oF网络拓扑结构，右侧是基准测试数据。

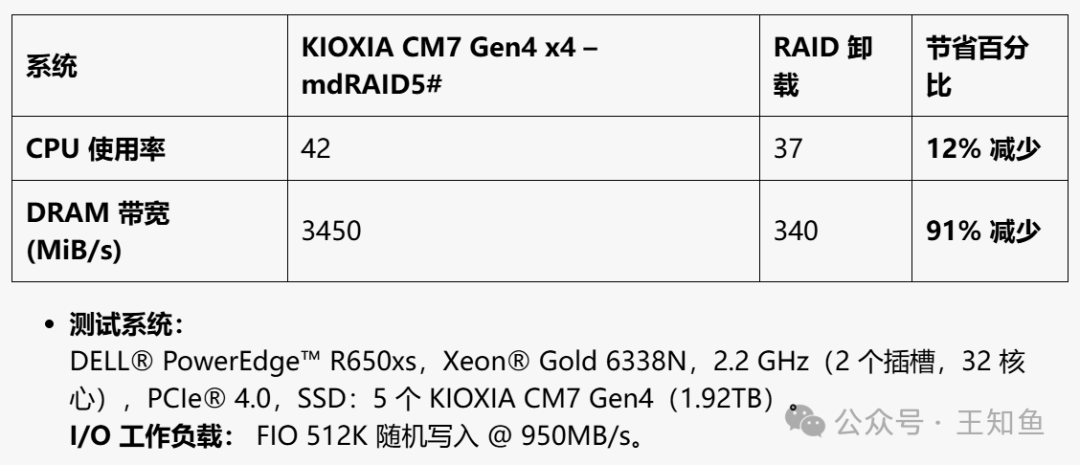

RAID 卸载性能提升：

• CPU 使用率降低 12%，释放了更多计算资源。
• DRAM 带宽减少 91%，显著降低内存带宽占用。

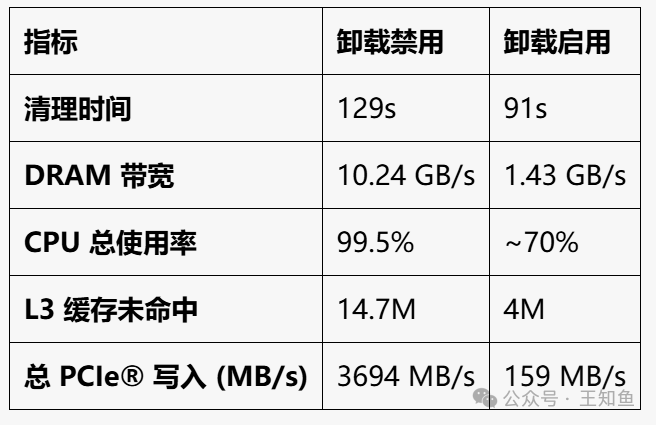

数据清理性能提升：

• 数据清理时间减少 29%。
• DRAM 带宽需求降低 86%。
• CPU 使用率减少 ~30%。
• L3 缓存未命中次数显著减少（从 14.7M 降至 4M）。
• PCIe 写入带宽减少超过 95%，从 3694 MB/s 降至 159 MB/s。
