NAT转发功能实现实时云渲染私有化部署公网访问

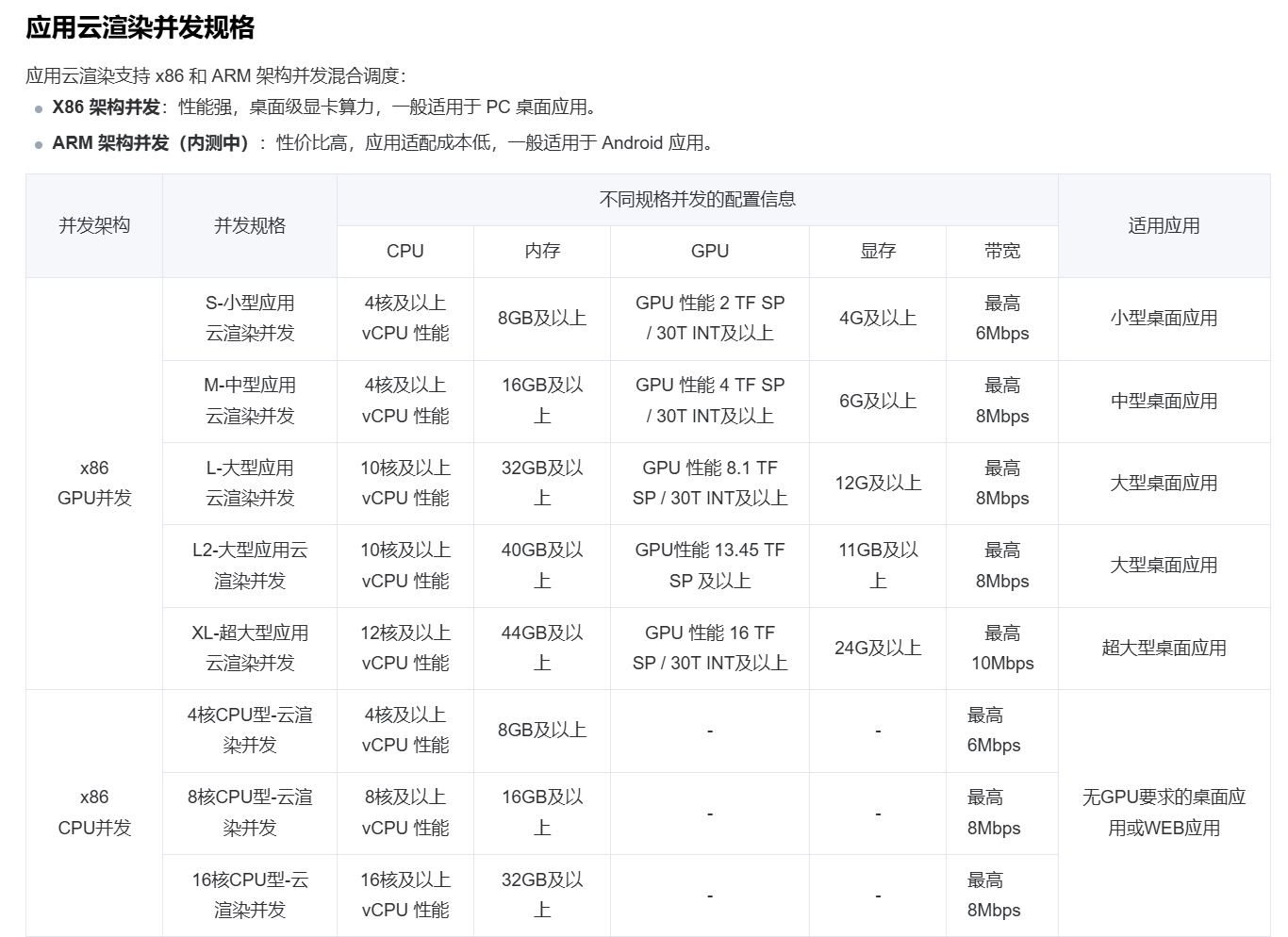

使用实时云渲染技术进行推流分发时，很多开发者由于没有固定外网IP，上云后的程序无法分享给互联网上其他人使用。解决这一问题建议优先选择公有云资源，如腾讯云上应用云渲染的公有云服务。对于模型和程序较大的3D/XR应用，可选用XL级以上规格的服务器使用。

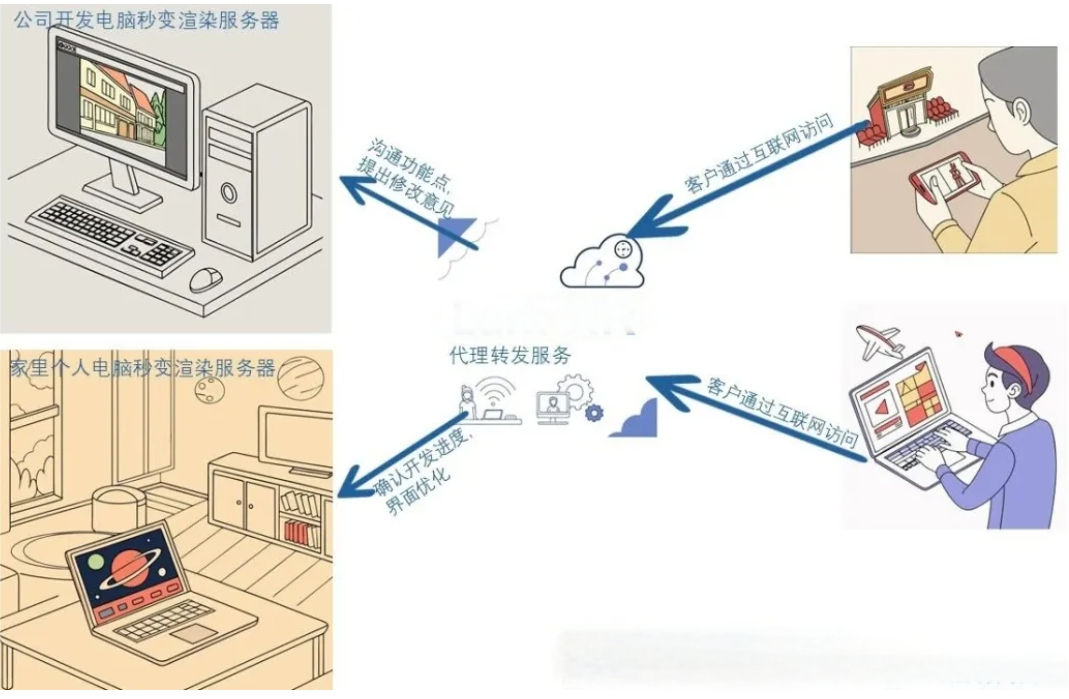

另外还有一些个人开发者，受限于成本、项目初期等诸多条件限制，使用本地服务器作为渲染节点，对外提供单台或者少并发的云渲染演示服务，这种情况下若要让互联网用户访问，需解决固定IP问题，国内家庭网络多为动态IP 。LarkXR提供的NAT代理转发服务，采用面向实时云渲染的转发服务，能快速解决无固定IP难题，把个人电脑变为实时云渲染服务器。该服务按客户端实际使用分钟数计费，无用户访问不收费。

1. 使用方法

1. 创建转发代理服务

访问开发者平台创建转发代理服务。

首先，您需要添加一个转发代理的Key，这需要您设定一个Key名称，通常以项目名称作为标识。完成设置后，系统将生成内网穿透所需的clientId和clientKey信息。

2. 创建转发端口

在转发代理服务条目中，点击“添加端口”来创建转发端口，您需要指定内网地址。例如，如果您在内网中通过 http://192.168.0.28:8181访问服务，那么在配置中只需填写 192.168.0.28:8181。并提供相应的备注信息。

配置完成后，系统将分配一个外网访问地址，例如https://turn.pingxingyun.com:20005 后续将LarkXR配置好之后，互联网用户就可以使用该网址来访问您的内网服务。

3. 配置LarkXR 代理转发Server

请将获得的clientKey信息配置到您内网部署的LarkXR管理节点 larkxr-center/application.properties中，注意LarkXR的版本需要升级到3.3.2.0及以上版本。配置如下：

#内网穿透，需要配合代理服务器组件或开发者平台使用
pxy.nat-proxy.server.host=turn.pingxingyun.com #此处信息无需修改
pxy.nat-proxy.server.port=20001 #此处信息无需修改
pxy.nat-proxy.client.key={{上述申请转发代理信息返回的clientKey}}

4. 配置LarkXR 渲染服务器 ICE Server

在 larkxr-render/application.properties 文件中增加以下配置：

pxy.ice.server.uri=turn:turn.pingxingyun.com:3478    // TURN 服务器地址:端口 此处无需修改
pxy.ice.server.username={{上述申请转发代理信息返回的clientId}}
pxy.ice.server.password={{上述申请转发代理信息返回的clientKey}}

5. 互联网访问LarkXR

使用第二步骤中，生成出的外网访问地址，例如 https://turn.pingxingyun.com:20006 ，并可以正确访问应用。

2. 代理转发服务详情

1. 转发代理一览

• 支持筛选：支持通过名称进行筛选。
• 添加、编辑与删除：支持在一览页面添加代理转发配置，并允许对已生成的代理转发配置进行编辑和删除操作。 （1）单端口映射限制：每个代理转发配置仅支持配置一个端口映射。配置后，添加端口映射的按钮将被隐藏。 （2）删除限制：存在端口映射数据时，代理转发配置禁止删除。端口映射删除后，删除按钮才会显示。

转发代理信息展示：

• 唯一标识（clientId）：转发代理的唯一标识符。
• 密钥（clientKey）：转发代理的密钥，用于后续配置到LarkXR中。 注意事项：cliengId和cliengKey不要在多个LarkXR集群同时使用，否则会造成无法上线的问题。另外，因为会产生费用，安全保管，cliengId和cliengKey不要泄漏给他人。切勿泄漏产生额外费用。
• 名称：用于区分不同转发代理的用途。
• 代理客户端状态：显示被代理节点状态是否连接上线，否则会引起代理的异常。
• 状态：clientKey是否有效，当欠费的时候，会变成无效状态，内穿穿透将失效。

端口映射详情：

当添加了端口映射信息后，展开代理转发的配置会显示出端口映射数据

• 订单Id-Basic：表示基础设施的订单号，端口转发服务一旦生成，将按分钟计费。
• 订单Id-流量：表示按量使用的订单号，访问页面时，将根据实际使用时长进行计费。
• 内网地址：表示内网访问的域名和端口号。
• 公网地址：公网用户可通过访问 https://turn.pingxingyun.com:{{公网端口号}} 来访问您的内网服务。

2. 创建代理转发

输入名称，名称为必填项，字符控制在30个以内，通常用项目名描述。点击保存按钮后，系统将验证输入信息。验证无误后，信息将被正确保存。保存成功后，界面将自动跳转至配置一览页面。

3. 编辑代理转发

在编辑一览画面中，选择您需要编辑的特定数据条目。系统将正确显示所选代理转发的名称信息。您可以对显示的名称进行修改，以更新代理转发的标识。

4. 删除代理转发

仅在未设置端口映射数据的情况下，允许删除代理转发数据。

在满足删除条件后，点击界面上的删除按钮。删除操作完成后，系统将显示“删除成功”的提示信息，以确认操作已成功执行。

5. 创建端口映射

在创建代理转发数据后，您可以在编辑栏点击“添加端口”按钮，以弹出添加端口映射的界面。

• 指定内网地址：在添加端口映射时，您需要指定内网地址。例如，如果您在内网通过 http://192.168.0.28:8181 访问服务，您只需在配置中填写 192.168.0.28:8181 。
• 并发连接设置：默认只允许一个并发，若想调整并发数，请联系我们。例如，如果设置为1个并发，当尝试第2个并发连接时，将提示“应用运行数量已达到购买的最大NAT并发数量，请稍后再试”。
• 备注信息：请提供相应的备注信息，以便记录配置详情。6. 编辑端口映射创建端口映射数据后，您可以通过点击端口映射数据后的“编辑”按钮来修改内网地址。完成编辑后，点击保存按钮，系统将保存您的更改，并提示“数据成功保存”。保存后，内网穿透的内网地址将根据您提供的新的配置进行变更。

6. 删除端口映射

创建端口映射数据后，您有权选择删除此数据。一旦删除端口映射数据，相关的内网穿透服务将立即停止。与该端口映射关联的两个订单将被更新为关闭状态。删除操作完成后，系统将生成一个端口映射的基础服务账单，和一个当日的流量账单，并停止计费。
