快速入门香橙派（镜像烧录与机器启动）

本文的香橙派机器为orange pi one

1. 什么是香橙派

香橙派（Orange Pi）是一种开源的单板计算机（Single Board Computer, SBC），类似于树莓派。它体积小、价格低，适合用来学习嵌入式开发、搭建服务器、开发物联网项目等。

香橙派是深圳市迅龙软件有限公司旗下开源产品品牌，迅龙软件成立于2005年。

1.1 视图

以orange pi one为例

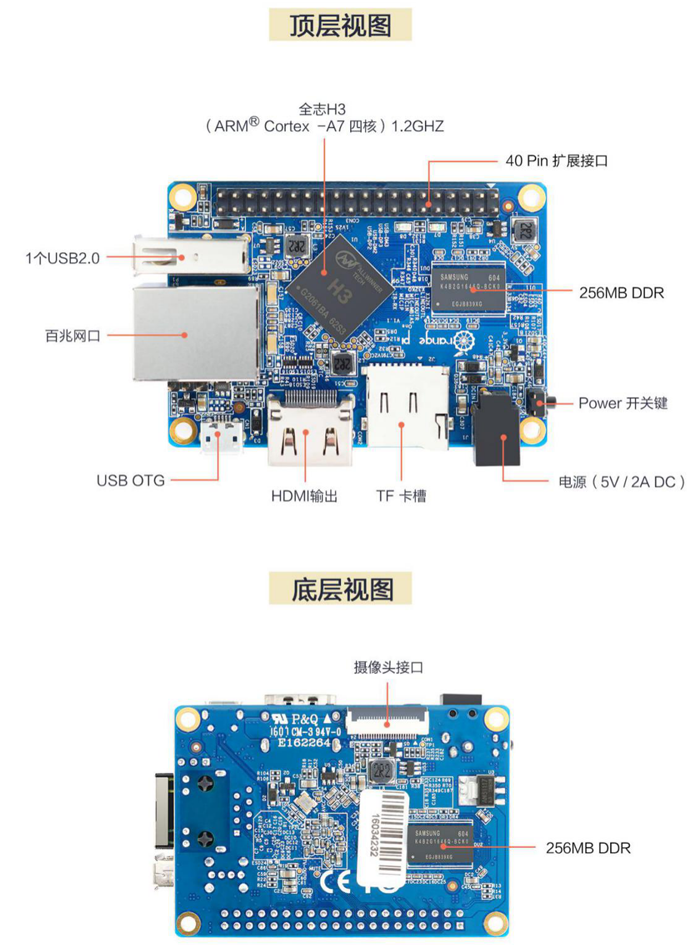

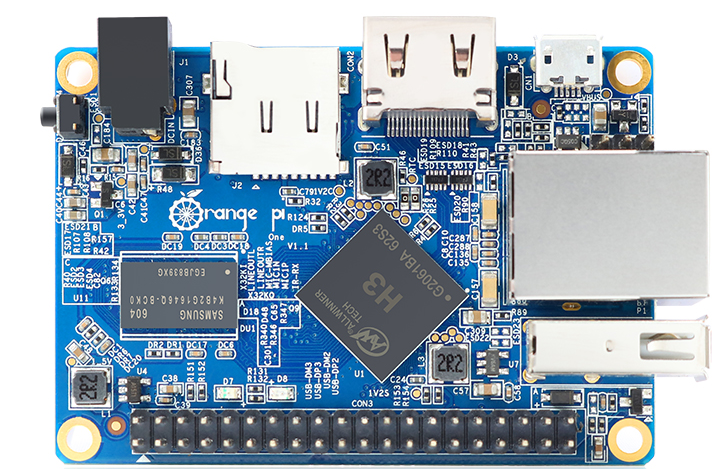

顶层视图：

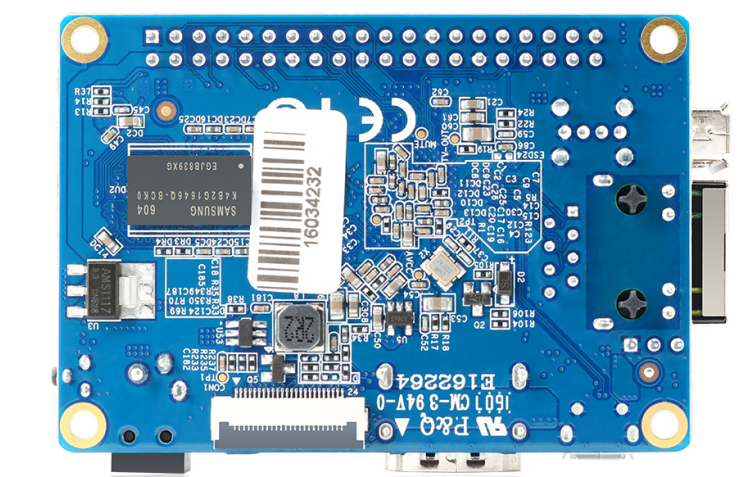

底层视图：

接口情况：

2.硬件准备

仅有开发板是无法开机的，因为以上仅仅是硬件而已，里面是没有软件的也就是没有操作系统，为了能够让它开机，我们还需要烧录镜像。

为了烧录镜像，我们还需要其他的工具。

请准备以下工具：

1. TF卡，最小8GB的class级以上的高速卡（最好32GB太大也不好），官方推荐的是闪迪的TF卡，理由是orange pi的测试用的都是这个品牌。

1. TF读卡器，为了从电脑上下载镜像


   TF读卡器

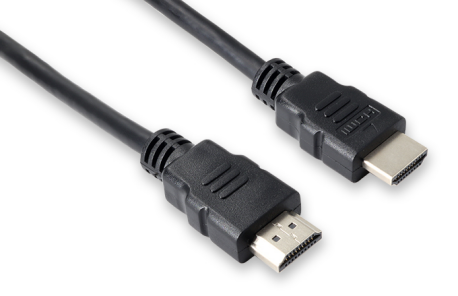

2. 标准HDMI转HDMI连接线，为了连接显示屏。

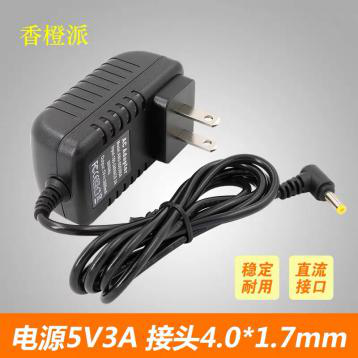

1. 电源适配器，至少5V/2A的高品质电源适配器。注意开发板的OTG接口不能作为电源输入

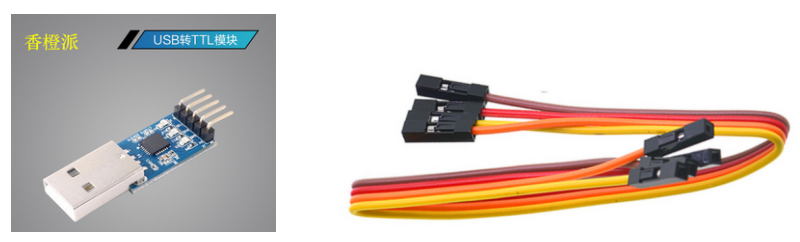

1. USB转TTL模块和杜邦线，使用串口调试功能时，需要USB转TTL模块和杜邦线来连接开发板和电脑

3. 在windows下将Linux镜像写到TF卡

前提你要有8G或更大的TF卡，和TF卡读卡器

将TF卡读卡器插入电脑后

只要两步就可以了

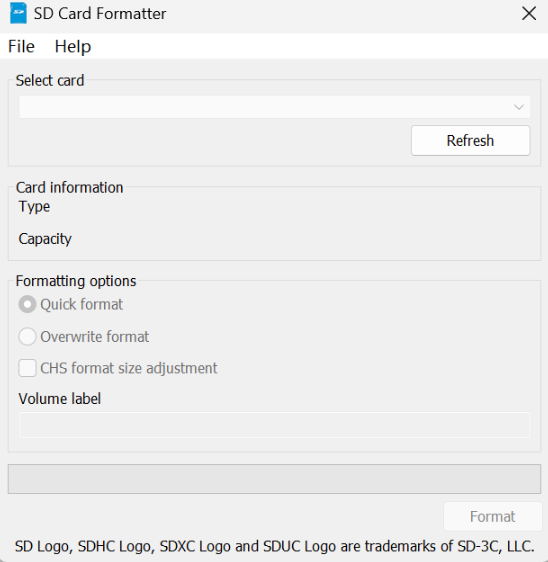

1. 将TF卡格式化。 你要用到的软件SD Card Formatter。 下载地址：下载地址 下载完解压安装即可，然后打开软件 软件界面：

当你插入读卡器时，软件会自动检测到的。点击Format格式化即可。

后续弹出的窗口都点确定。

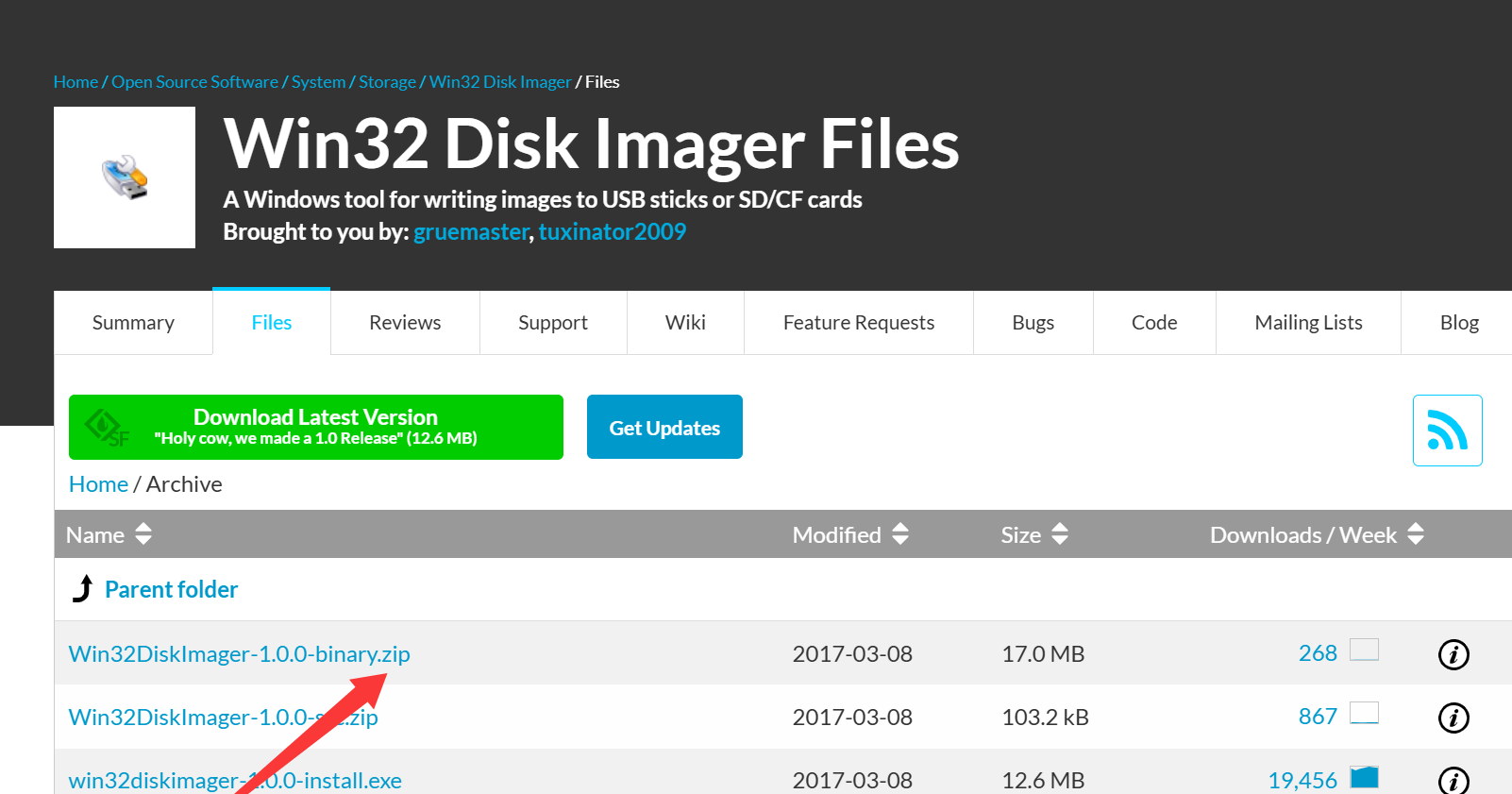

1. 导入镜像 我下载的是Orangepione_2.0.8_ubuntu_focal_desktop_linux5.4.65的安装包。可以到这个网站： 百度网盘 提取码：bk1z 为了把镜像烧录到TF卡中，我们还需要一个软件 映像工具 下载这个二进制文件即可

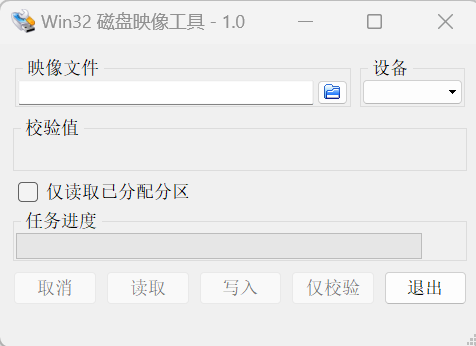

软件界面如下：

将下载好的镜像导入点击写入即可

这样就完成了。

4.启动香橙派的3种方式

4.1 连接屏幕显示

这是最简单的一种方式了，不需要额外安装软件，只要有HDMI显示器，和一根HDMI先将3b的HDMI接口于屏幕的HDMI连接即可。

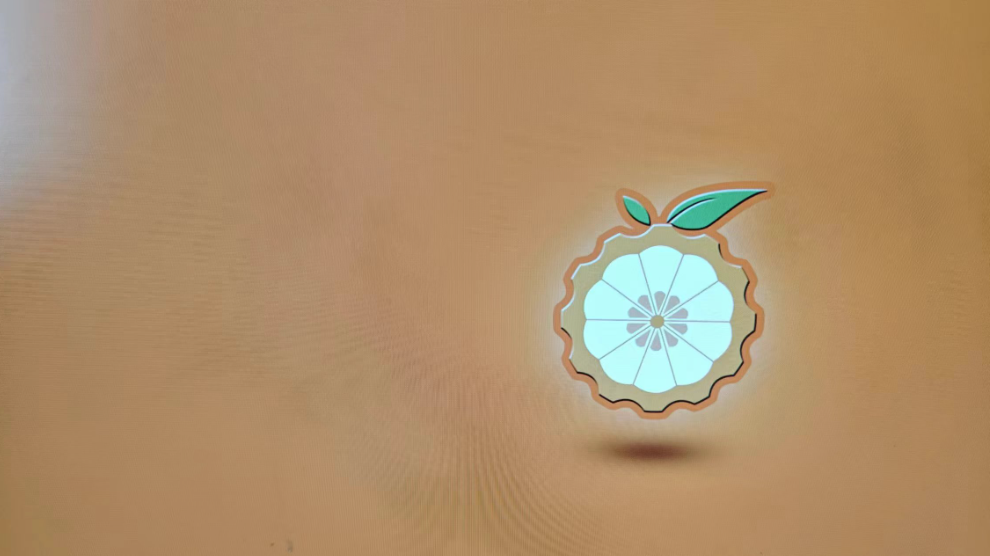

如果你安装的是桌面版，桌面就是一个橙子。你可以右键打开终端。

如果你想要直接连接你的笔记本，大概率是不行的，因为大多数笔记本的HDMI接口只支持输出功能不支持输入功能。

如果非要连接到笔记本上，你还需要购买一个视频采集器，以及安装一个软件OBS，将画面显示到笔记本上。

4.2 串口登录

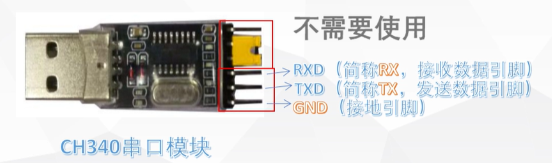

香橙派和电脑间还可以通过CH340串口模块实现相互发送和接受消息。

需要的硬件有，CH340串口模块和一些杜邦线。

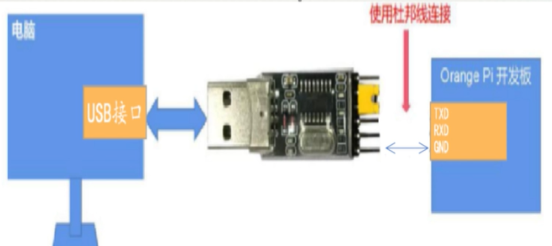

串口模块的引脚需要通过杜邦线连接到香橙派的串口上，串口模块的GND接到香橙派的GND上，串口模块的RXD接到香橙派的TX上，串口模块的TXD接到香橙派的RX上。如此就形成了交叉连接，也就是“我发数据，你接受”和“你发数据我接受”的模式。

连接好后，还需要使用一款名叫MobaXterm的软件进行登录

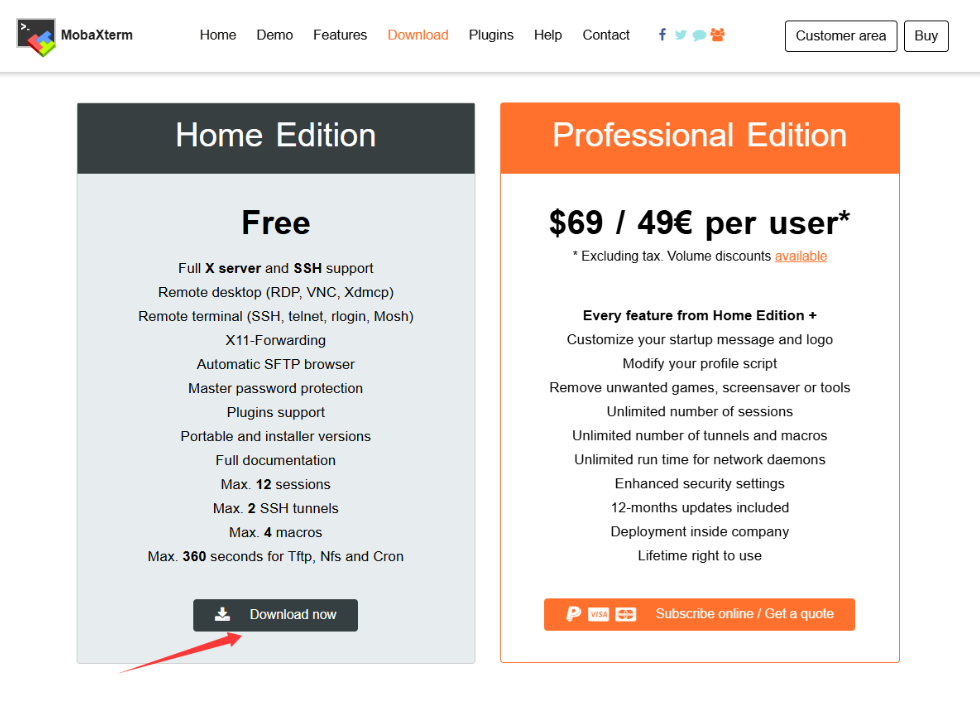

MobaXterm

进入该网页进行下载即可

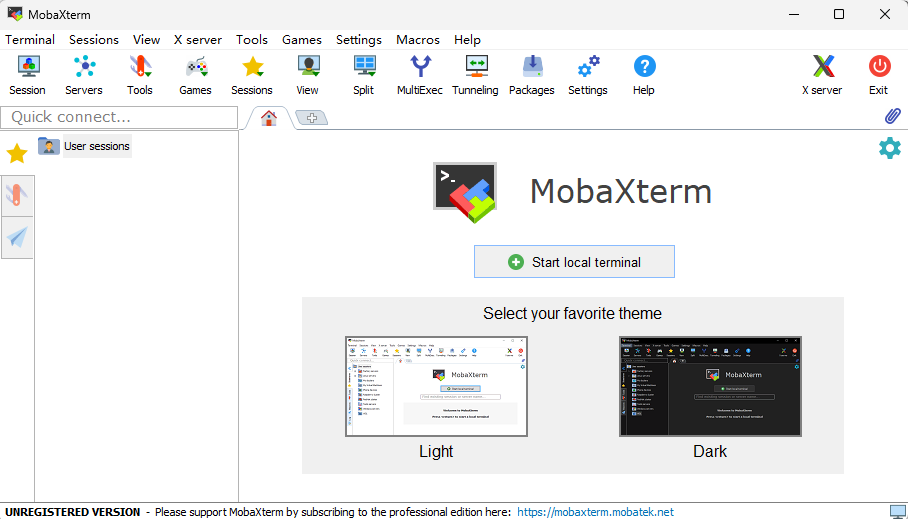

以下是主界面：

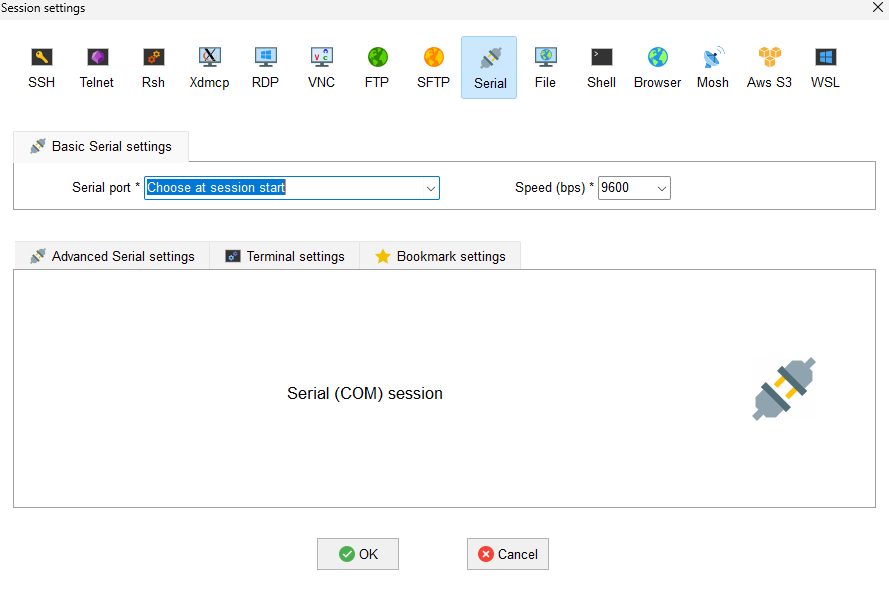

然后点击Sessions再点击Serial

在port那里选择COM4(USB-...)，speed修改为：1500000

就可以显示终端了。

4.3 SSH远程登录

首先需要得知机器的ip地址，再连接网线后，用上面的2种方法之1，输入指令ifconfig eth0来查看ip地址。

记录完ip地址后可以在MobaXterm登入，在上一张图片点击ssh登入即可。

我用的xshell登入。

输入ssh orangepi@IP地址

后会弹出输入密码的界面，香橙派的默认密码是：orangepi

显示这个界面就表示登录成功。

5.总结

CSDN上关于香橙派的文章还是比较少的，香橙派目前的社区并不活跃。最近有人送了我一个香橙派的机器，也是借着这个机会了解了一下开发版这个东西，还是很有趣的，于是我总结了下官方的文档和一些视频讲解便有了这篇文章。

更多的内容可以去官方的文档中查看。

官方文档：官方文档
