Linux bridge 初认识

原创

Librant

修改于 2025-01-11 14:08:24

5920

文章被收录于专栏：跟我一起学 K8s跟我一起学 K8s

Linux bridge 作为虚拟交换机，功能与物理交换机类似。

两个 network namespace 可以通过 veth pair 进行连接，两个以上的 network namespace 相互连接可以通过 bridge 连接；

1 初识 Linux bridge

Linux bridge 是 linux 系统中的网桥，有多个端口，数据可以从任何端口进口，然后根据 mac 地址从对应端口出去；

1）创建 bridge

# ip link add name br-test type bridge

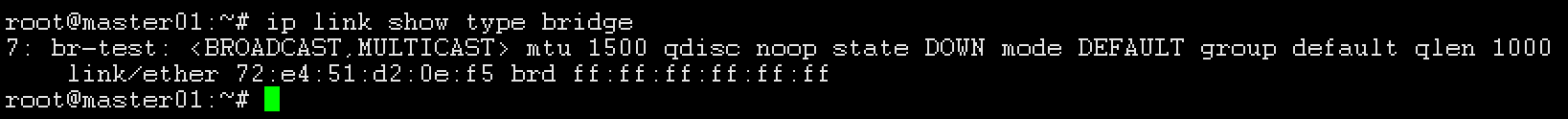

查看创建的网桥：

# ip link show type bridge

将 bridge 的状态设置为 UP：

# ip link set br-test up

2 配置 Linux bridge

创建网络命名空间和 veth-test 设备，并将 veth-test 的一端连接到网络命名空间，另一端连接到刚创建的 br-test 桥接设备。

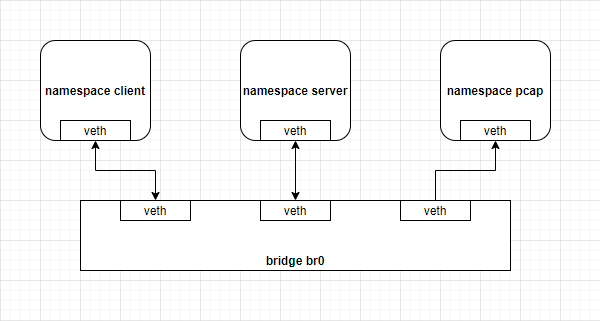

1）bridge 网络结构

2）创建 ns

# ip netns add ns-test1
# ip netns add ns-test2

4）创建 veth

# ip link add veth0 type veth peer name veth1
# ip link add veth2 type veth peer name veth3

5）将 veth 连接到 net ns

# ip link set veth0 netns ns-test1
# ip netns exec ns-test1 ip link set veth0 up
# ip link set veth2 netns ns-test2
# ip netns exec ns-test2 ip link set veth2 up

6）将 veth 另一段连接到 bridge

# ip link set dev veth1 master br-test
# ip link set dev veth3 master br-test

7）绑定 IP

# ip netns exec ns-test1 ip addr add 172.16.0.1/24 dev veth0
# ip netns exec ns-test2 ip addr add 172.16.0.2/24 dev veth2

设置 bridge IP

# ip addr add 172.16.0.3/24 dev br-test

8）测试连通性

# ip netns exec ns-test1 ping 172.16.0.2 -c 3

【参考文档】

1）虚拟交换机 Linux bridge

2）Linux Bridge 详解
