深度剖析一个弧形进度条的实现

极炫小钢炮

发布于 2024-12-13 17:06:01

1K0

文章被收录于专栏：WPF自定义控件与特效WPF自定义控件与特效

1、使用 Path 结合 ArcSegment 绘制圆弧

1、属性解读

Path 是 WPF 中的一个标记元素，用于绘制复杂的几何路径形状，而 ArcSegment 用于描述 Path 中两点之间的一条椭圆弧。两者结合可以很轻松的实现圆弧效果。

通常使用以下几个属性控制 ArcSegment：

属性	说明
Size	X 轴和 Y 轴的半径。(相等时表示圆的半径)
IsLargeArc	绘制大圆弧（大于180度）部分，还是小圆（小于180度）弧部分。
SweepDirection	弧线绘制的方向。（Clockwise 顺时针方向）
Point	终点（起点在 Path 或外层 Segment 中描述）。

2、静态圆弧

在 WPF 中，原点坐标始终位于左上角，知道这个概念，那么就可以按照下面代码绘制一个弧形：

                <Path Stroke="SlateBlue" StrokeThickness="8" Width="200" Height="200">
                    <Path.Data>
                        <PathGeometry>
                            <PathFigure IsClosed="False" StartPoint="90,180">
                                <ArcSegment IsLargeArc="True"
                                            Point="180,90"
                                            Size="90,90"
                                            SweepDirection="Clockwise"/>
                            </PathFigure>
                        </PathGeometry>
                    </Path.Data>
                </Path>

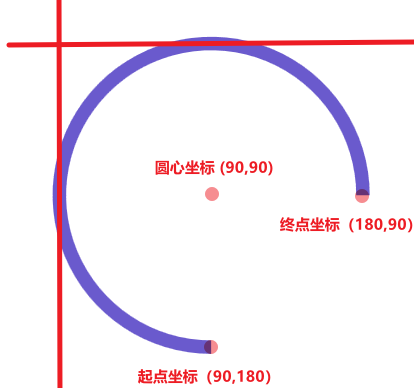

代码说明：绘制一个起点(90,180)到终点(180,90) 的顺时针方向的大圆弧。

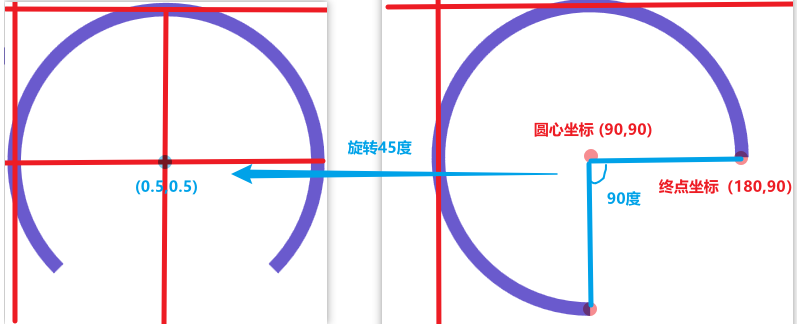

有人看了就要说了，我要的是一个左右对称的圆弧，很简单，我们给他旋转45度就行了，在Path上增加旋转属性，代码如下：

<Path Stroke="SlateBlue" StrokeThickness="8" Width="200" Height="200" RenderTransformOrigin="0.5,0.5">
    <Path.RenderTransform>
        <TransformGroup>
            <RotateTransform Angle="45"/>
        </TransformGroup>
    </Path.RenderTransform>
    <Path.Data>
        <PathGeometry>
            <PathFigure IsClosed="False" StartPoint="90,180">
                <ArcSegment IsLargeArc="True"
                            Point="180,90"
                            Size="90,90"
                            SweepDirection="Clockwise" x:Name="pathArc"/>
            </PathFigure>
        </PathGeometry>
    </Path.Data>
</Path>

RenderTransformOrigin 表示旋转中心，整个Path我们把它看作为0到1的区域大小，中心点位置就是（0.5,0.5)。

<Path Stroke="#6BCD5A" StrokeThickness="5" Width="200" Height="200" RenderTransformOrigin="0.5,0.5">
                    <Path.RenderTransform>
                        <TransformGroup>
                            <RotateTransform Angle="45"/>
                        </TransformGroup>
                    </Path.RenderTransform>
                    <Path.Data>
                        <PathGeometry>
                            <PathFigure IsClosed="False" StartPoint="90,180">
                                <ArcSegment IsLargeArc="True"
                            Point="180,90"
                            Size="90,90"
                            SweepDirection="Clockwise" x:Name="pathArc"/>
                            </PathFigure>
                        </PathGeometry>
                    </Path.Data>
                </Path>

这里我们通过两个圆弧的 StrokeThickness 数字大小来实现圆弧边界，覆盖的圆弧一般小于底色圆弧，保证一种内部镶嵌的感觉。为了凸显对比度，我把窗体背景色改为 Background="#959494" 。效果如下：

3、动态圆弧

那么问题来的,进度条都是动态的，那么怎么实现动态变化效果呢，这里我们需要先学习一下弧形计算的基础知识。首先，我们要知道圆弧线的坐标计算公式如下：

x轴坐标 计算公式为：x = 圆心x + 半径 × cos(弧度)。
y轴坐标 计算公式为：y = 圆心y + 半径 × sin(弧度)。

接下来了解就是根据这个公式动态计算圆弧坐标，再利用定时器动态绘制圆弧即可。注意前面我给覆盖层的圆弧取了一个别名 x:Name="pathArc"，方便后台获取绘制的圆弧对象，我们写一个方法 CalculateEndPoint 来计算弧形的终点坐标，代码如下：

 /// <summary>
 /// 计算弧线终点坐标
 /// </summary>
 /// <param name="Value">弧形当前值</param>
 /// <param name="Min">弧形最小值</param>
 /// <param name="Max">弧形最大值</param>
 /// <param name="totalAngle">整个弧形的角度</param>
 /// <param name="offsetAngle">弧形缺失的角度</param>
 private void CalculateEndPoint(int Value,int Min,int Max,int totalAngle,int offsetAngle)
 {
     //值有效性校验
     int value = Value >= Max ? Max : Value <= Min ? Min : Value;
     int radius = 90;//圆弧半径

     //计算圆弧坐标
     // 1、计算圆弧角度  我们给弧度设定一个最小值和最大值，最小值表示0度，对最大值表示圆弧最大角度 这里我们的圆弧最大角度为270度
     //根据相似性就有以下等式成立  (当前圆弧值-最小值)/(最大值-最小值)=当前圆弧角度/总的圆弧角度
     //得到 当前圆弧角度=总的圆弧角度*(当前圆弧值-最小值)/(最大值-最小值)

     //2、计算角度
     double angle = totalAngle / (Max - Min) * (Value - Min);
     //3、计算弧度
     //计算弧度 加上圆形缺失的角度值(面板有90度是缺失的)
     double rad = (Math.PI / 180) * (angle + offsetAngle);

     //4、计算弧线终点坐标
     //x = 圆心x + 半径 × cos(角度)。
     double x = radius * Math.Cos(rad) + radius;
     //y = 圆心y + 半径 × sin(角度)。
     double y = radius * Math.Sin(rad) + radius;
     Point point = new Point(x, y);
     pathArc.IsLargeArc = angle > 180;
     pathArc.Point = point;
 }

代码注释请详细观看哦，每一步的计算都写了详细说明。

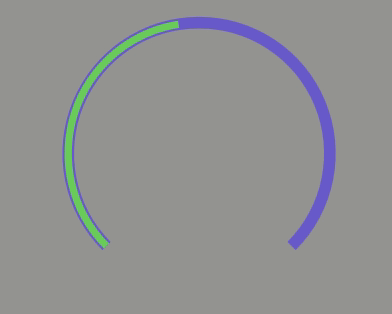

4、运行效果

5、圆弧两端点的形状

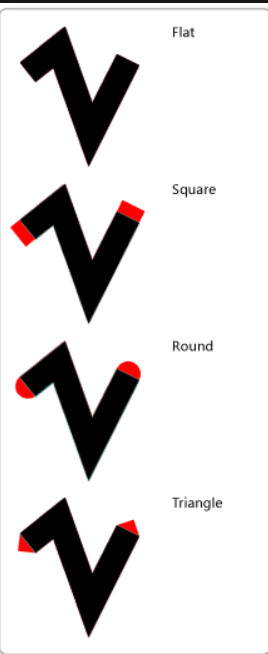

有些同学又想问了，我们的需求是要两端是圆形的，现在弧线两端都是平平的直角，不满足需求。那么我介绍下 Path 的两个属性 StrokeStartLineCap 和 StrokeEndLineCap ，这两个就是用来描述起始和终点端点的样式，样式支持的是 PenLineCap 枚举类型，一共有四种形态，满足各种端点需求，可首位不同组合使用：

所以要实现圆形端点，给 Path 代码修改如下：

   <Path Stroke="SlateBlue" StrokeThickness="8" Width="200" Height="200" RenderTransformOrigin="0.5,0.5" StrokeStartLineCap="Round" StrokeEndLineCap="Round">

2、总结

以上就是今天要讲的内容，本文详解析了一个圆弧的绘制和动态绘制实现，感兴趣的同学可以加WPF群（加资源群 971786928 获取源代码，WPF学习群 733530469）一起学习，下一节，我们讲解如何封装一圆弧绘制的控件。
