hhdb数据库介绍(10-26)

报表

数据节点吞吐量

数据节点吞吐量为计算节点发往存储节点的操作量统计，一般用SELECT、UPDATE、DELETE、INSERT、OTHER五种类型分类计算节点操作。

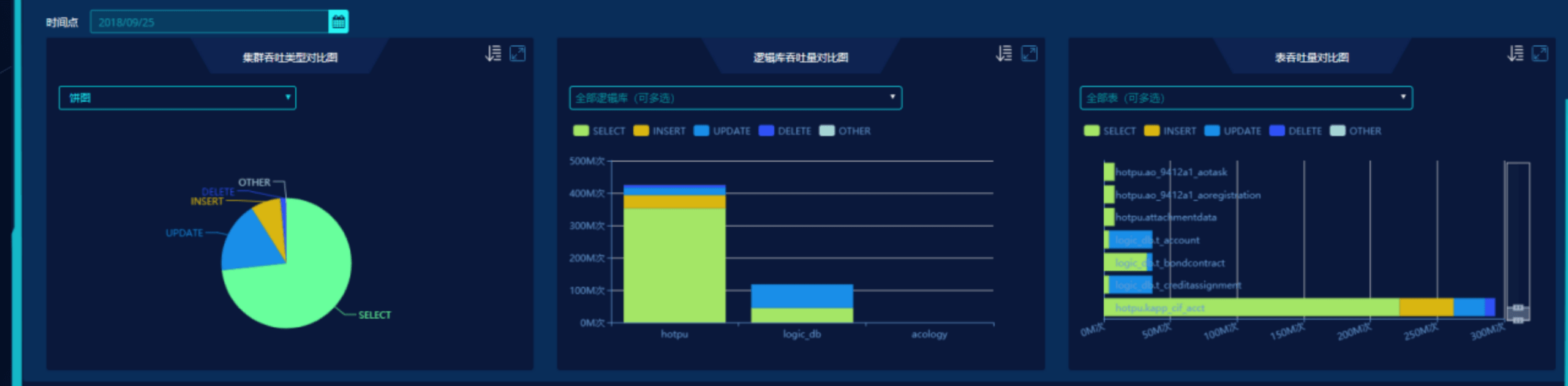

图形模式

数据节点吞吐量图形模式包含数据节点吞吐总量对比图、数据节点吞吐量变化趋势、集群吞吐类型对比图、逻辑库吞吐量对比图、表吞吐量对比图五个维度。

1. 数据节点吞吐总量对比图

• 展示各个节点吞吐总量，只计算当前数据节点下主存储节点的吞吐量
• 操作量从计算节点启动开始累计，数据存储在管理平台配置库内。默认数据保留365天，也可以在管理平台配置文件application.properties中调整hotdb.management.dataExpired.day参数
• 可选择操作类型，查看各个节点不同操作类型的吞吐量
• 支持放大图形到全屏

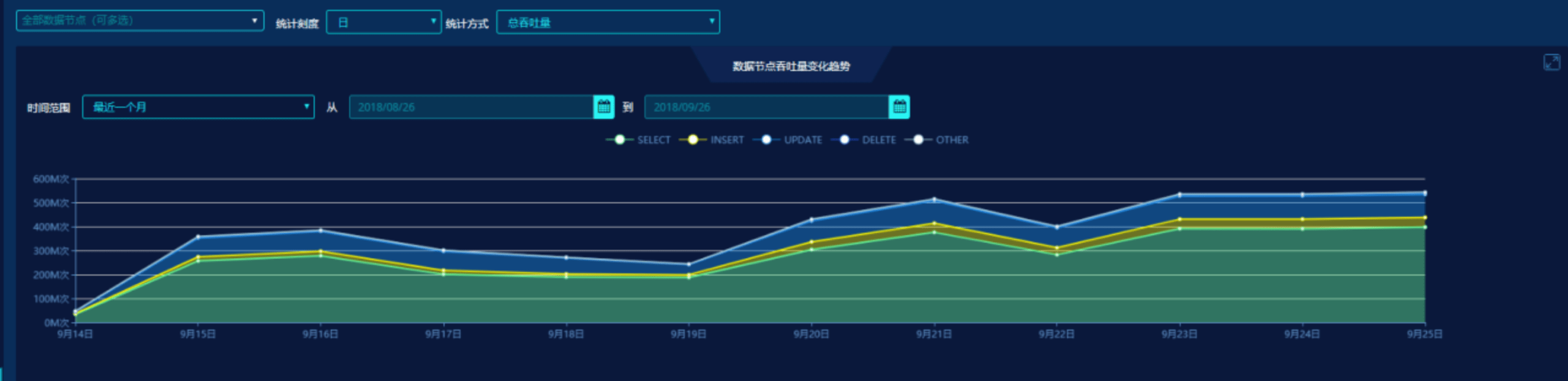

2. 数据节点吞吐量变化趋势

• 展示所有数据节点吞吐量在一定时间内的变化趋势，以及各个操作在总吞吐量中的占比
• 图为堆积图，两个坐标轴分别为时间和吞吐量。面积中不同色条表示不同操作的吞吐量
• 时间范围包含：最近一个月、最近三个月、自定义
• 支持放大图形到全屏

鼠标悬停在某个点时，显示各个操作的吞吐量数据

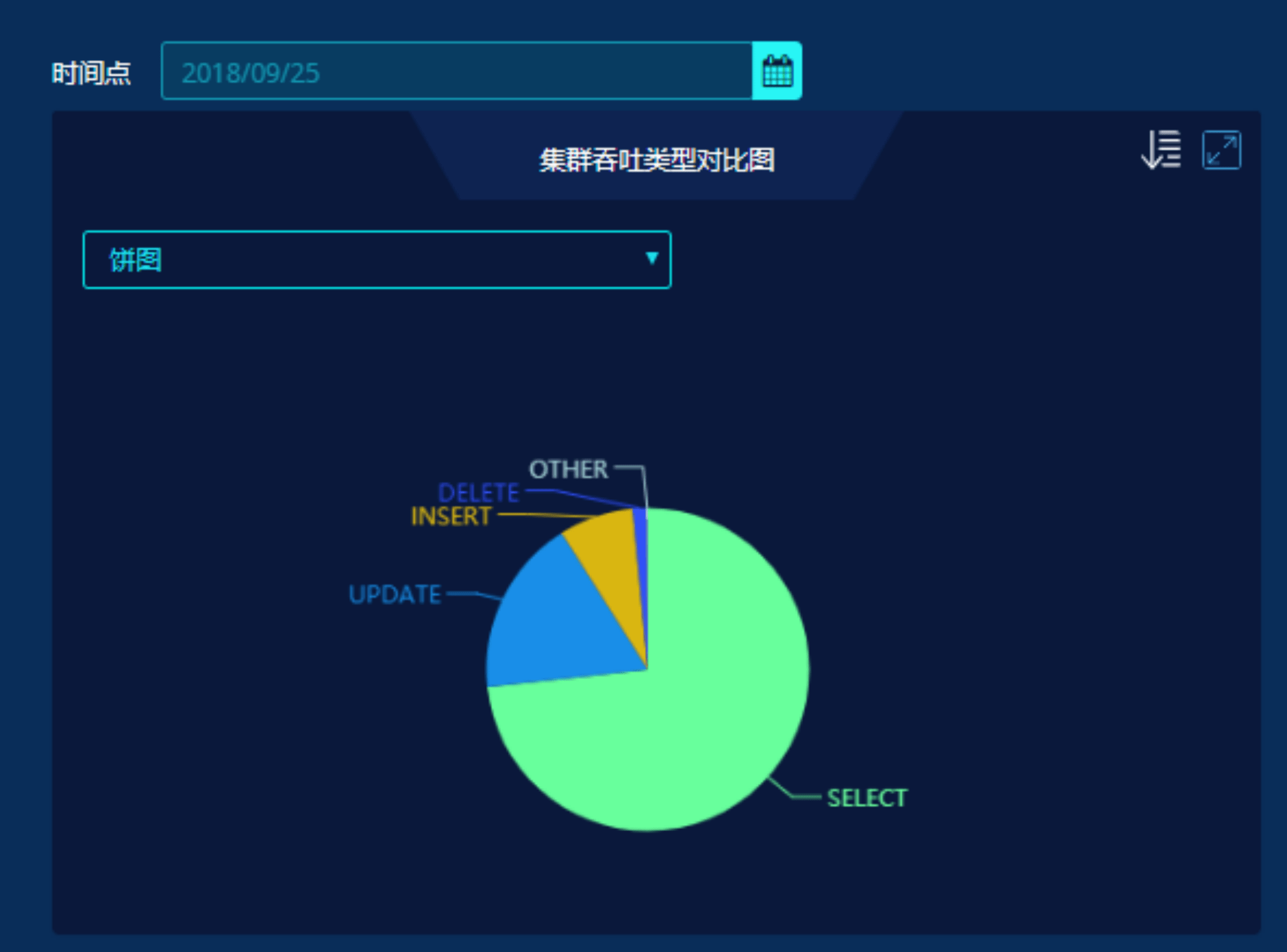

3. 集群吞吐类型对比图

• 展示某个时间段内所有数据节点的吞吐量中各个操作的占比情况
• 支持柱图和饼图，默认为饼图，可以选择切换。坐标轴为操作类型和吞吐量
• 饼图同时显示百分比和具体数字
• 支持放大图形到全屏
• 柱状图支持排序功能，可以选择升序或降序

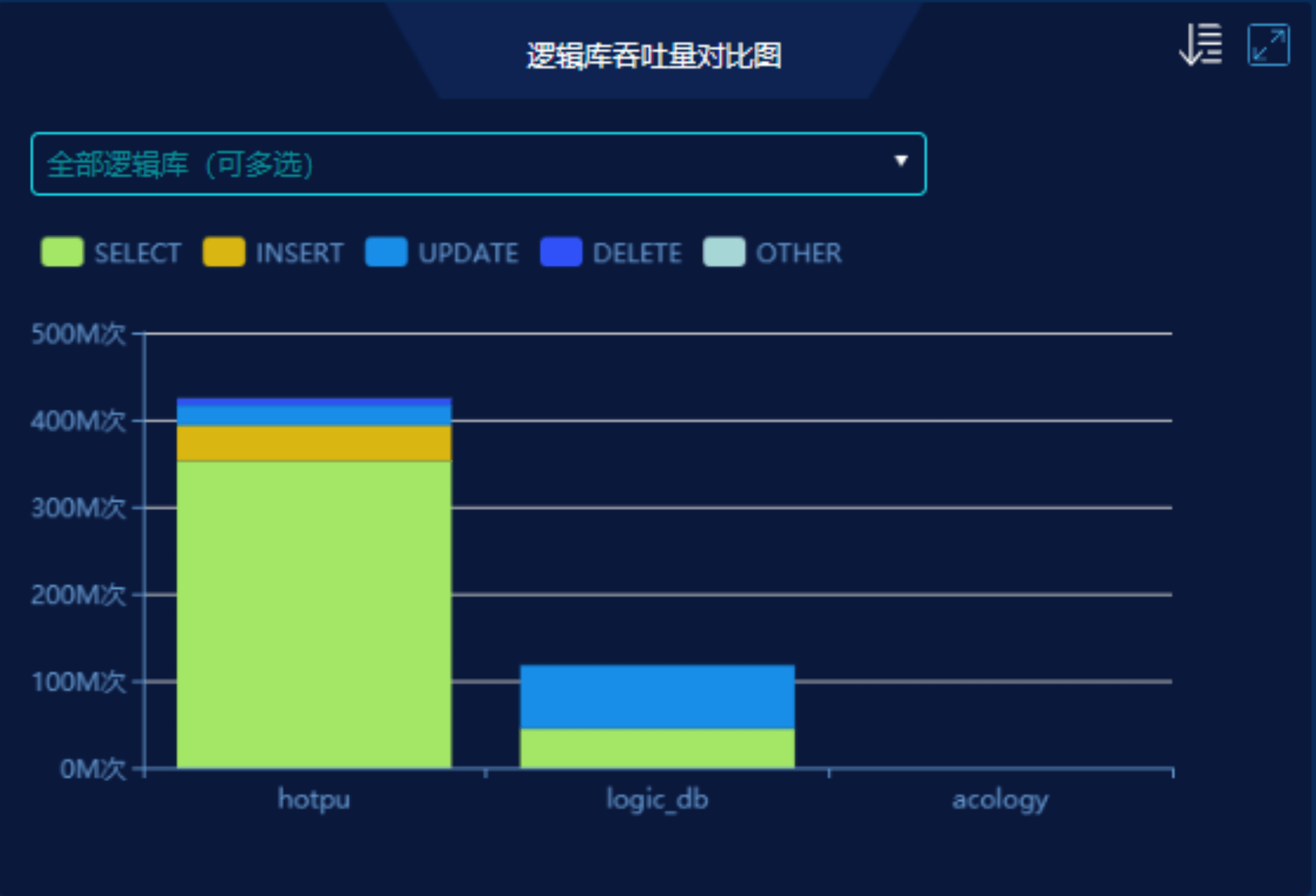

4. 逻辑库吞吐量对比图

• 展示某个时间段内所有数据节点节点的吞吐量在逻辑库维度上的对比情况
• 图为堆积柱图，各个层均显示数值。坐标轴为逻辑库和吞吐量
• 超过8个左右的逻辑库，会显示拖拉框
• 支持放大图形到全屏
• 允许筛选逻辑库
• 柱状图支持排序功能，可以选择升序或降序，可以按照各个操作类型进行排序

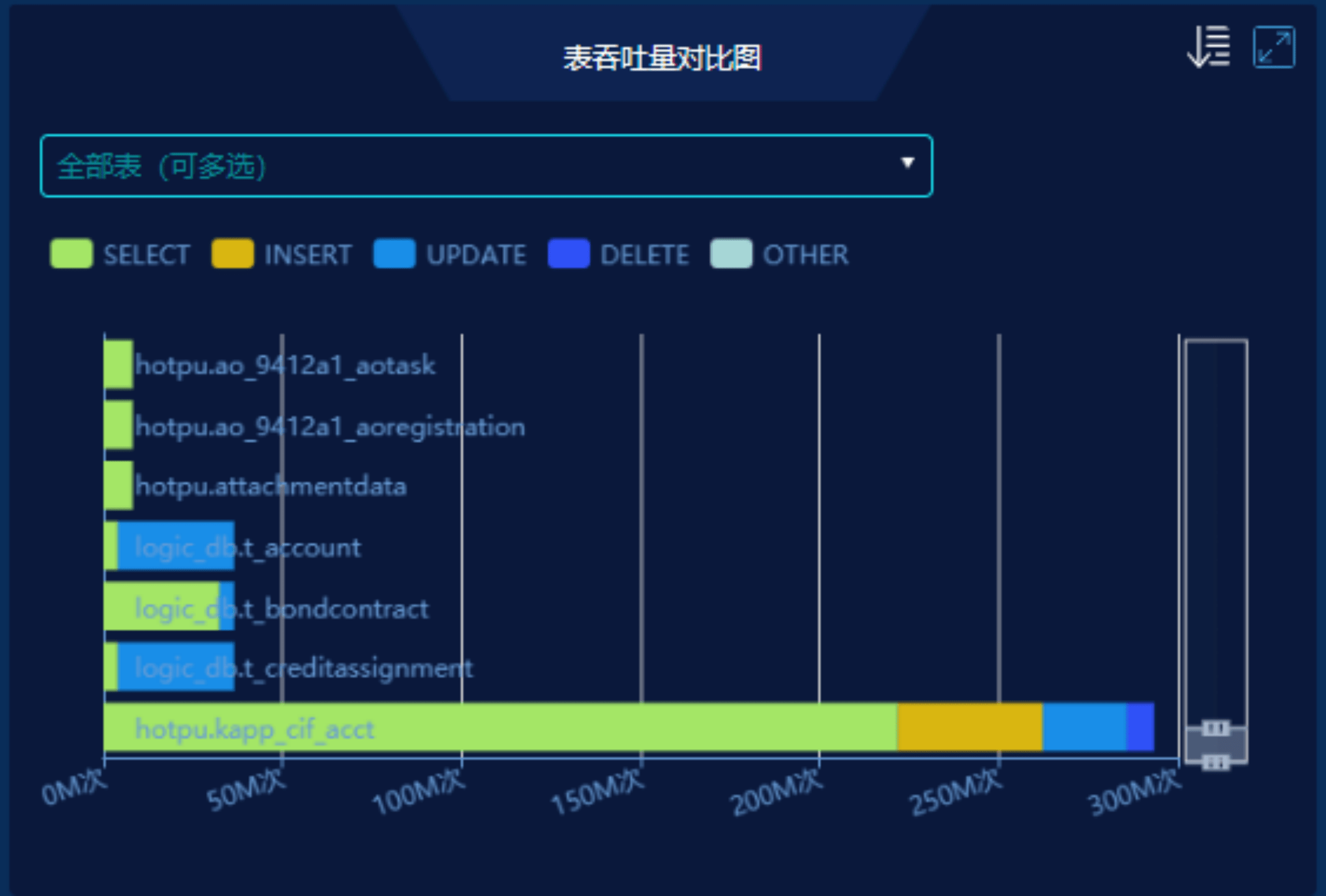

5. 表吞吐量对比图

• 展示某个时间段内所有数据节点的吞吐量在表维度上的对比情况
• 图为堆积柱图，各个层均显示数值。坐标轴为表和吞吐量
• 表名以逻辑库名.表名的方式显示
• 支持放大图形到全屏
• 允许筛选表
• 全局表SELECT吞吐量只统计一个节点，INSERT、UPDATE、DELETE操作统计所有节点
• 柱状图支持排序功能，可以选择升序或降序，可以按照各个操作类型进行排序

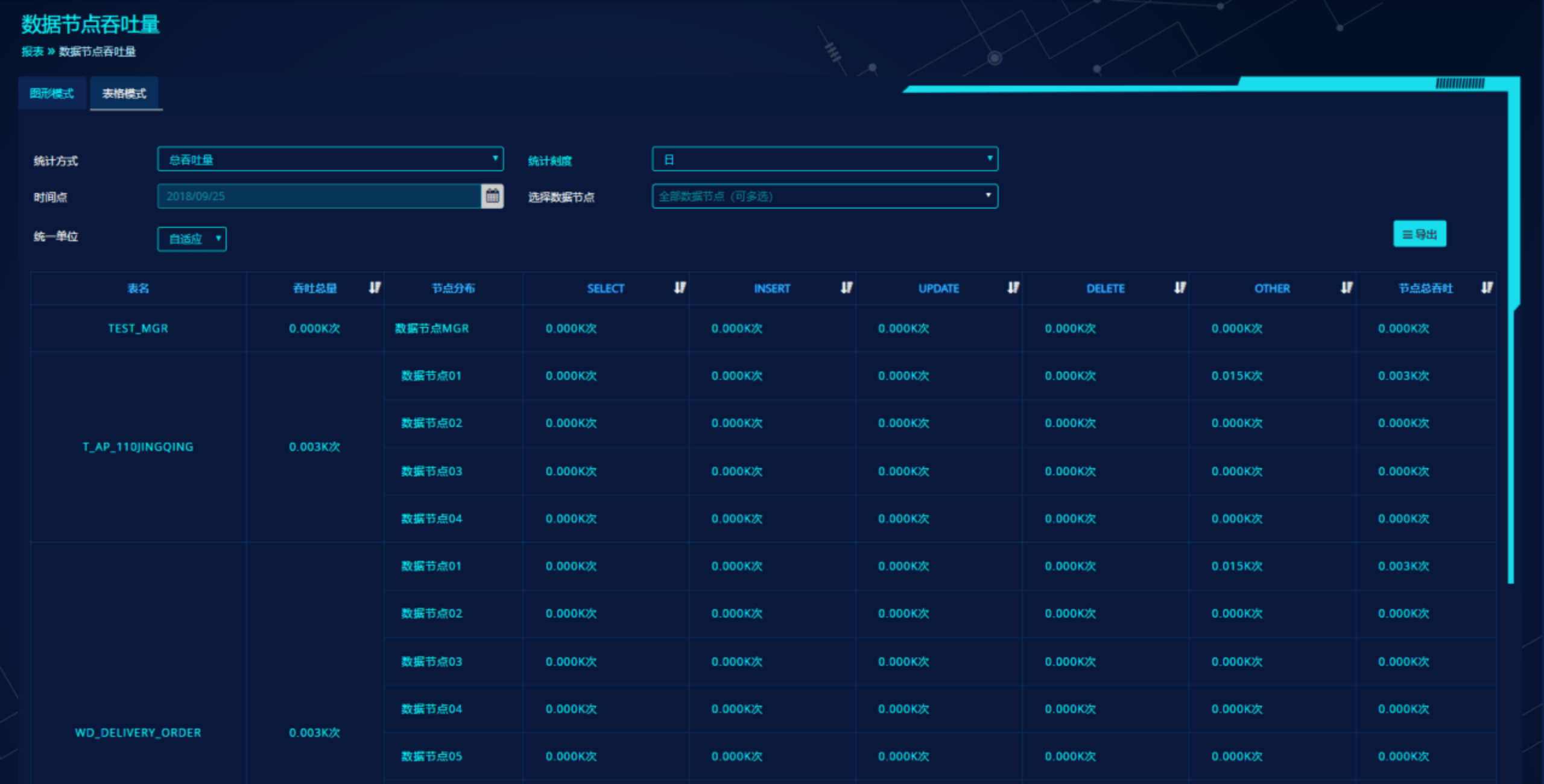

表格模式

数据节点吞吐量除了使用图形模式展示外，还可以通过表格模式查看。包括整个集群每张表在每个节点中的SELECT、UPDATE、DELETE、INSERT、OTHER五种类型的操作次数。

• 统计方式包含：总吞吐量、平均吞吐速率
• 统计刻度：月、日、小时、分
• 统一单位包含：自适应、次、K、M、G
• 导出文件支持CSV、XLS
• 与全局表相关的吞吐量根据吞吐类型分别计数，SELECT仅统计一个节点，INSERT、UPDATE、DELETE吞吐统计所有节点，若一条语句涉及跨节点吞吐，则各个节点吞吐次数都统计
